Форум » Всяко разно » Друзья клуба » "Калючка" (Гудаута, Абхазия)
"Калючка"
kolychkaДата: Пятница, 15.07.2011, 19:43 | Сообщение # 46
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline

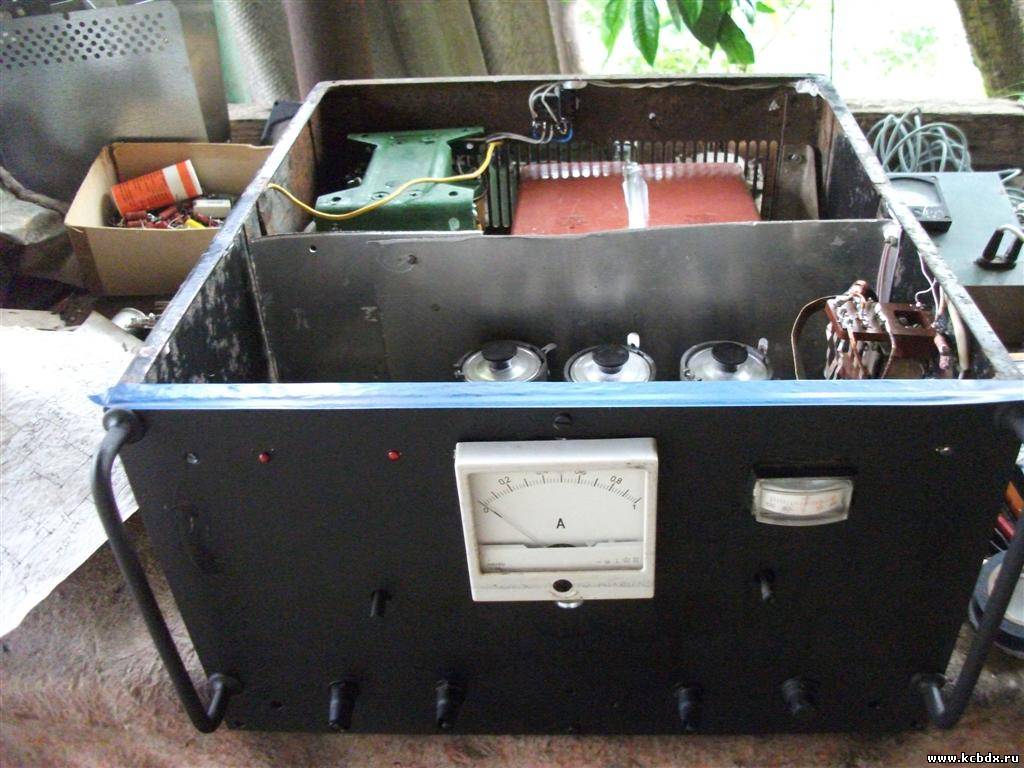

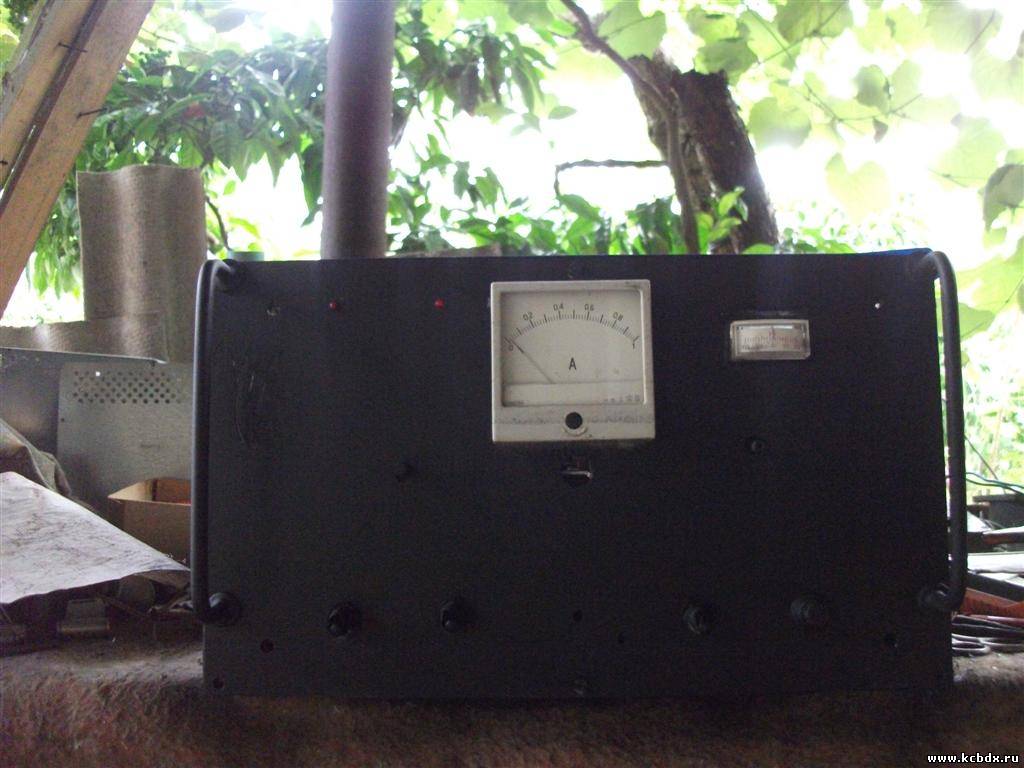

Вот немного обработал переднюю панель, бока будет сам доделывать в смысле шкурить грунтовать и красить.



Прикрепления: 8081662.jpg(94.4 Kb) · 0095002.jpg(113.9 Kb)

kolychkaДата: Пятница, 15.07.2011, 19:51 | Сообщение # 47
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline

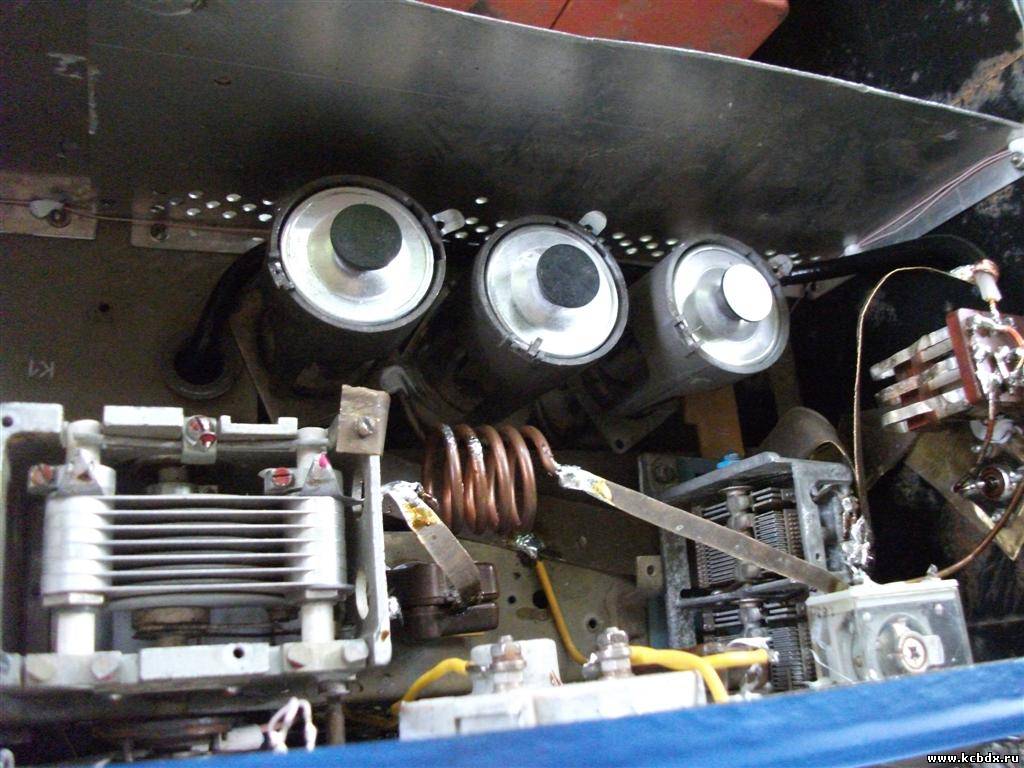

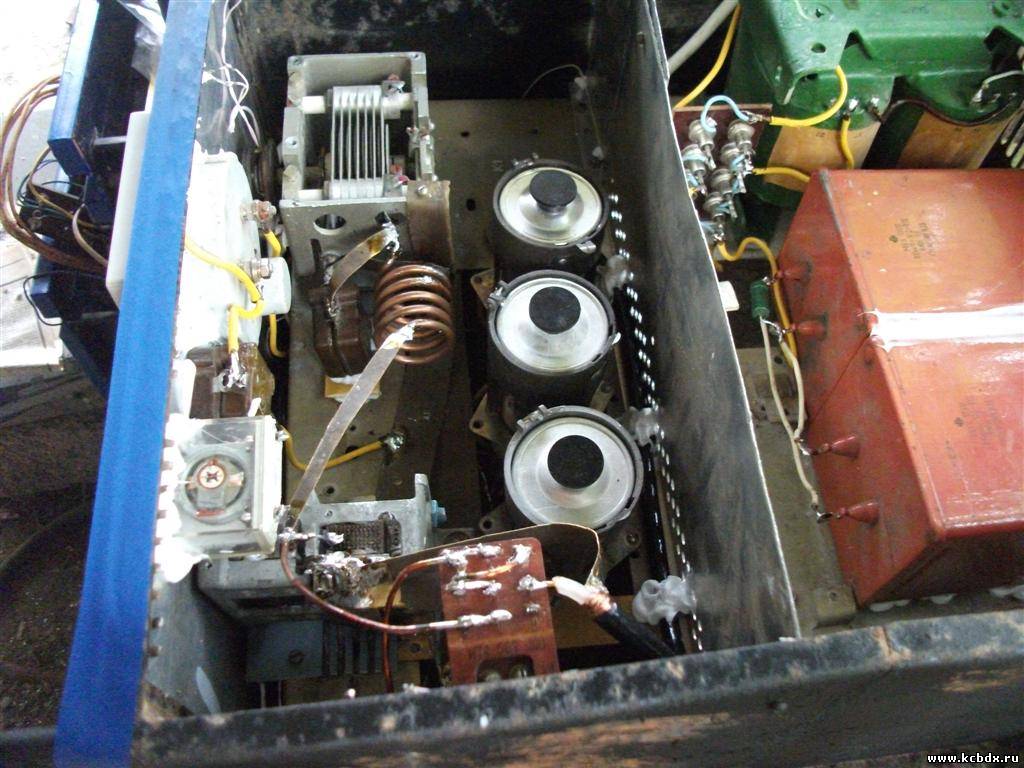

Теперь внутренний монтаж уже почти готов, все напряжения подведены, панельки распаяны, реле коммутации подключены, П-контур тоже почти готов, нужно немного подстроить и посмотреть на что же он способен. Позывной оператора будущего работать на этом усилителе - "81", может кто услышит и потом даст оценку.



Прикрепления: 1003562.jpg(130.0 Kb) · 7587138.jpg(121.4 Kb)

kolychkaДата: Пятница, 15.07.2011, 20:03 | Сообщение # 48
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline

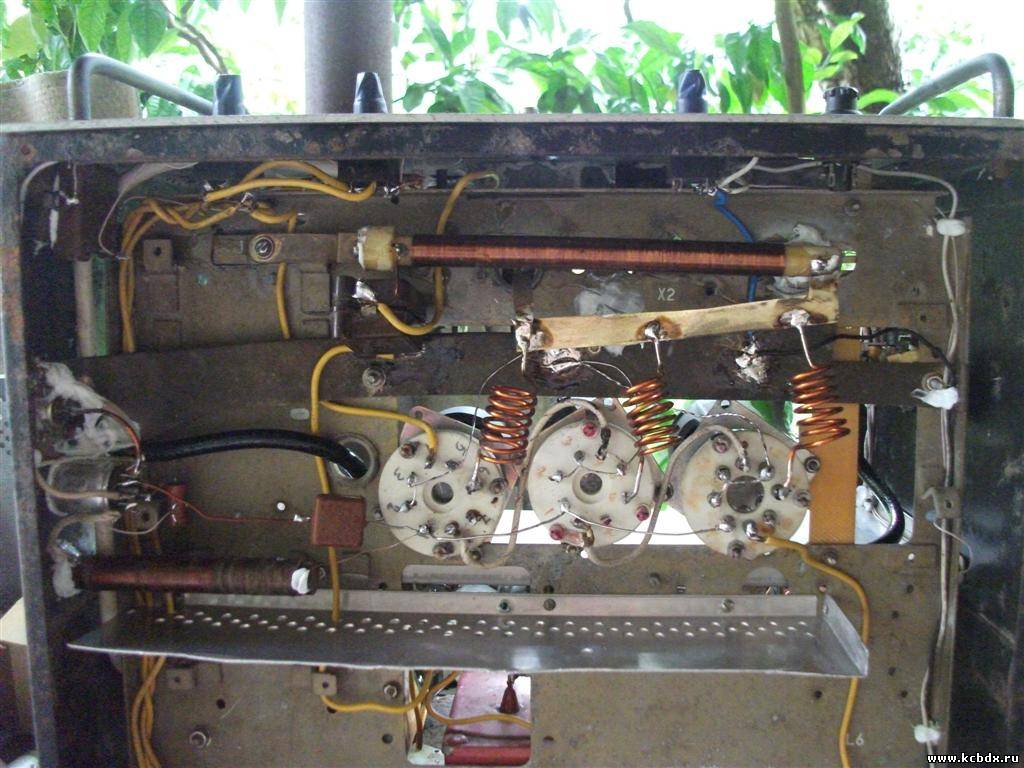

В подвале ничего особенного нет разве, что антипаразитные катушки в анодах ламп, показавшие хорошие результаты в предыдущих конструкциях.На первый взгляд бросается вроде бы хаотичное расположение деталей, провода идущие в разные стороны, эстетический вид это конечно очень хорошо,но работающяя надёжно конструкция ещё лучше, а когда всё вместе то вообще замечательно, но так бывает редко.
Получилось то что получилось, всё таки не выставку везём. Ещё надо добавить шунтирующие конденсаторы по накалу и вроде бы всё, на обкатку. tongue

Прикрепления: 1068495.jpg(128.5 Kb)


Сообщение отредактировал kolychka - Пятница, 15.07.2011, 20:05

kolychkaДата: Пятница, 15.07.2011, 21:36 | Сообщение # 49
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline

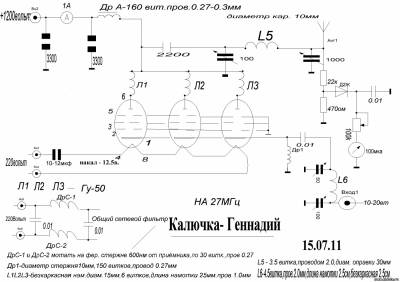

Нацарапал перышком на скамейке схему усилителя, правда у меня пока не стоит... ( П-контур по входу.)
Схема рабочая повторялась несколько раз.
П-контур по входу можно делать, а можно и нет, у кого как...
Если есть на выходе больше 15 ватт то можно и не делать.
Для облегчения не указана схема коммутации.

Прикрепления: 2687435.jpg(141.9 Kb)


Сообщение отредактировал kolychka - Суббота, 16.07.2011, 17:00

kolychkaДата: Суббота, 16.07.2011, 15:30 | Сообщение # 50
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline

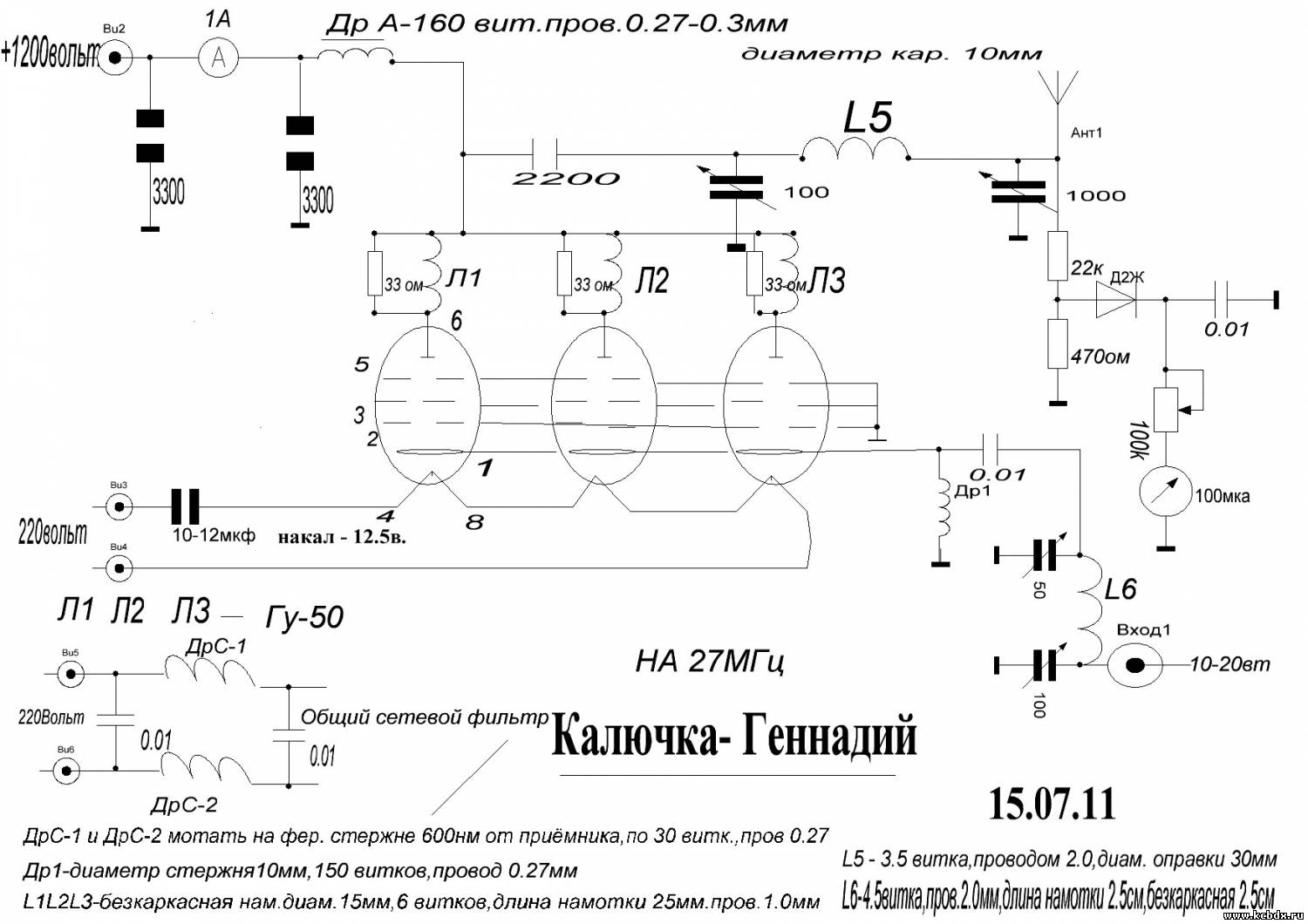

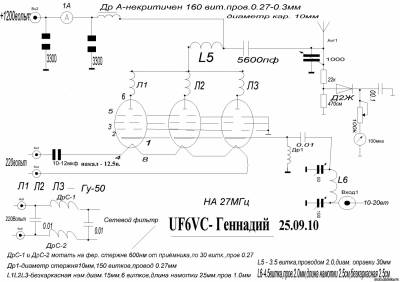

Вот ещё одна схема такого же усилителя, но уже царапал перышком на стене и только с последовательным питанием П-контура.

Прикрепления: 3787404.jpg(142.6 Kb)


Сообщение отредактировал kolychka - Суббота, 16.07.2011, 17:22

kolychkaДата: Среда, 20.07.2011, 18:02 | Сообщение # 51
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline

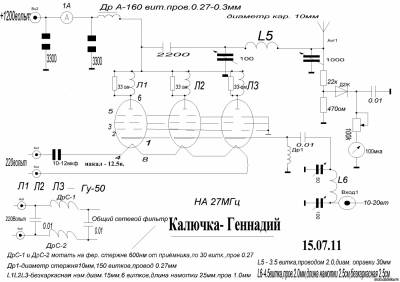

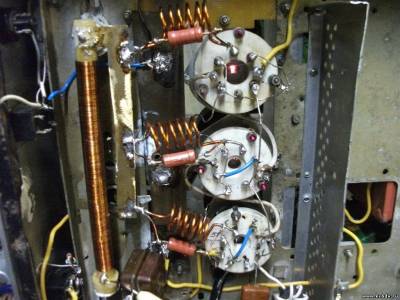

Elfh, на чём он работал, это усилитель,который я делал с последовательным питанием для его брата с позывным 79, но который имеет очень плохую антенну и его плохо слышно.А для 81 (81 это год его рождения) усилитель почти готов, но не хватает времени его настроить и этот экземпляр усилителя у меня начал возбуждаться на ровном месте.Видимо повлиял монтаж и небольшое отклонение от схемы, но эту бяку я устранил путём введения в анодные цепи антипаразитных катушек (чего раньше я не делал), небольших сопротивлений по 33ом.



Если работает неустойчиво , появился возбуд (справедливо только при неподключённом П-контуре), следует к антипаразитным катушкам в анодах ламп, добавить сопротивления 33-100 ом параллельно.

Прикрепления: 0914691.jpg(132.2 Kb) · 2451182.jpg(144.0 Kb)


Сообщение отредактировал kolychka - Среда, 20.07.2011, 18:51

kolychkaДата: Среда, 20.07.2011, 18:27 | Сообщение # 52
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline

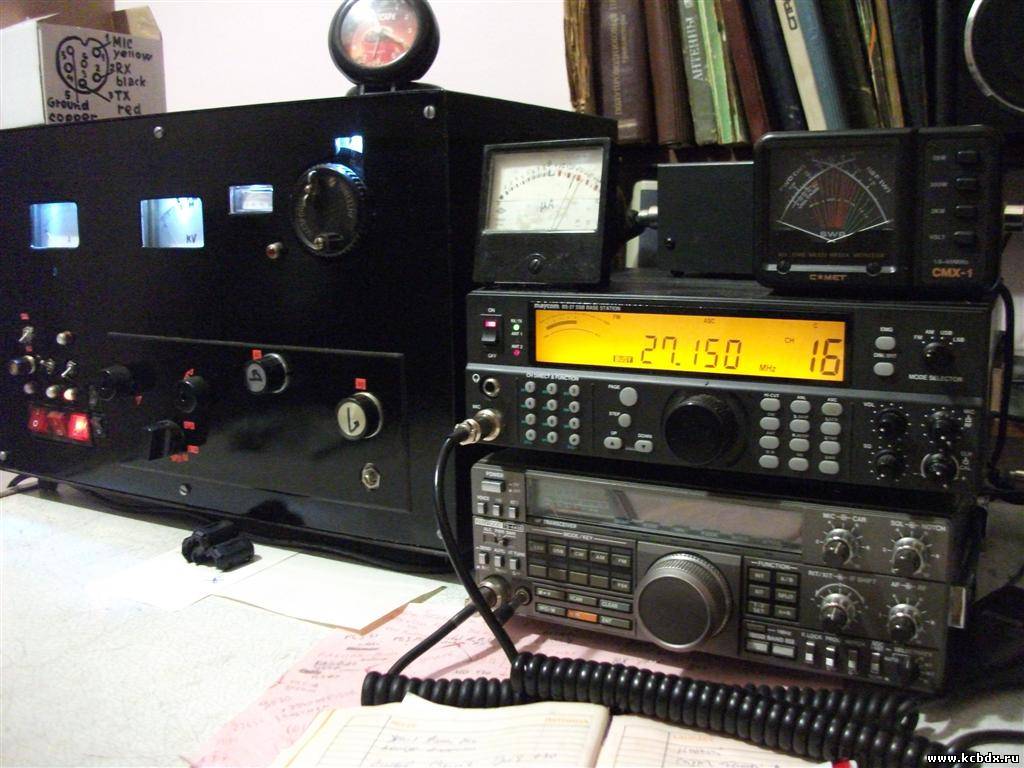

Немного модернизировал свою аппаратуру, поменял на своём усилителе лампы подсветки приборов на миниатюрные светодиоды.

Прикрепления: 2055035.jpg(112.5 Kb)

kolychkaДата: Среда, 20.07.2011, 18:34 | Сообщение # 53
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline

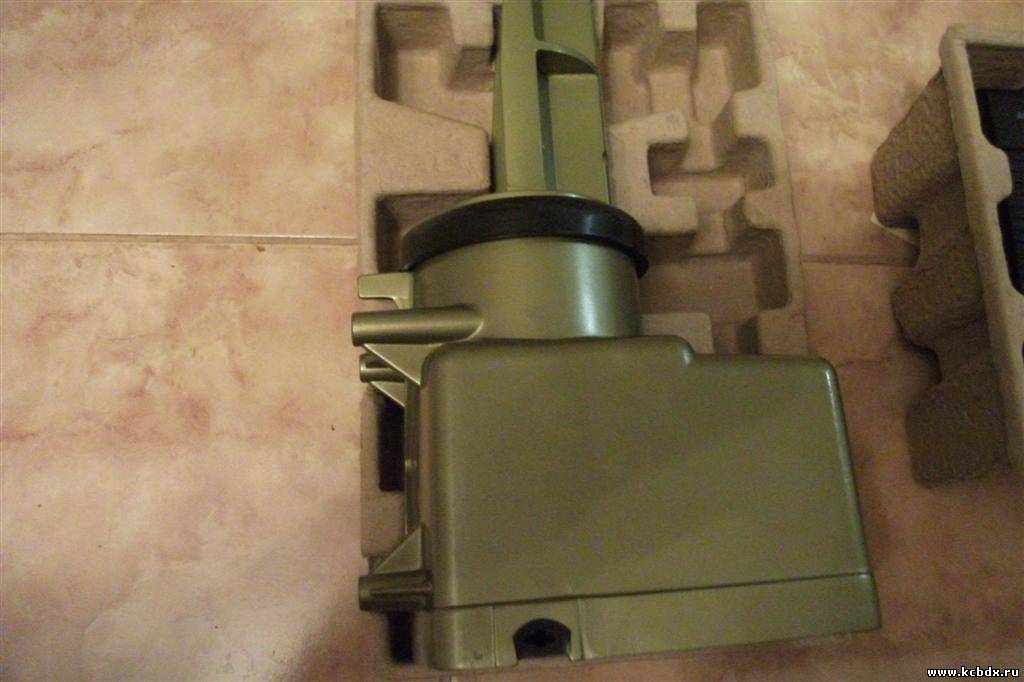

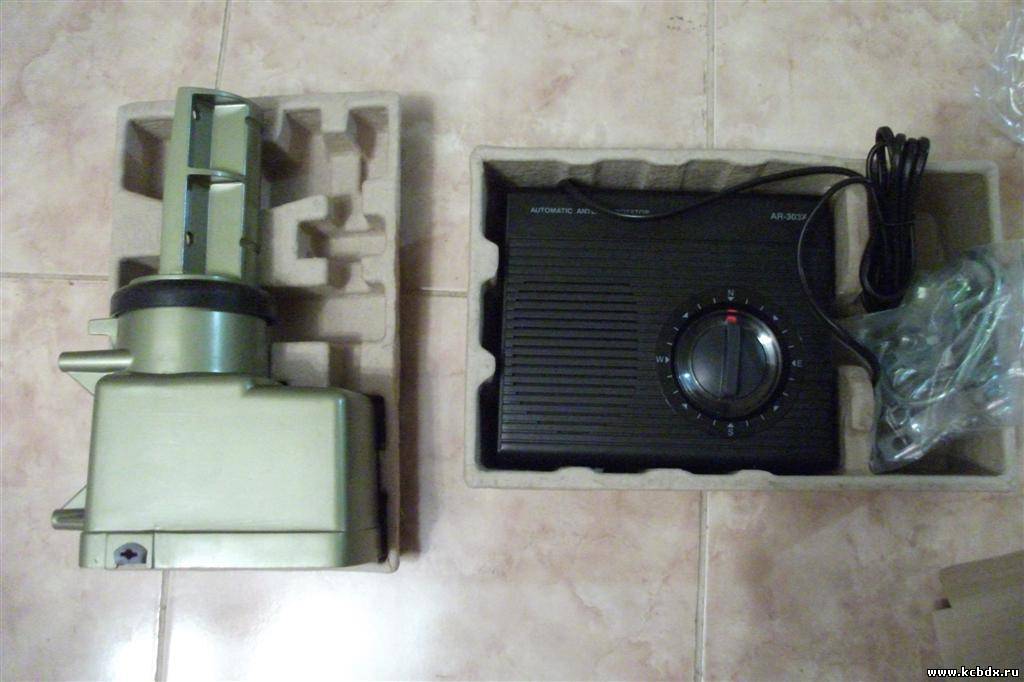

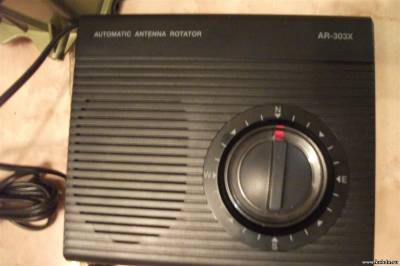

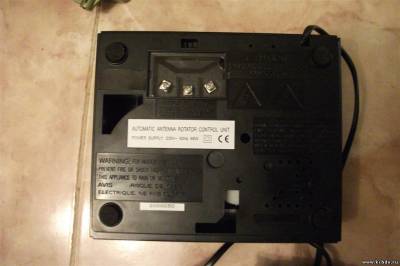

Наконец пришло поворотное устройство, теперь надо думать как его водрузить на мою мачту.







Прикрепления: 4848979.jpg(75.9 Kb) · 0444597.jpg(70.1 Kb) · 7462605.jpg(79.4 Kb) · 5549427.jpg(76.1 Kb)

kolychkaДата: Среда, 03.08.2011, 19:21 | Сообщение # 54
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline

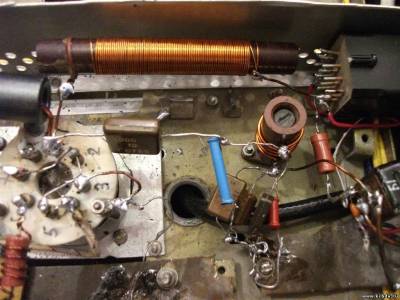

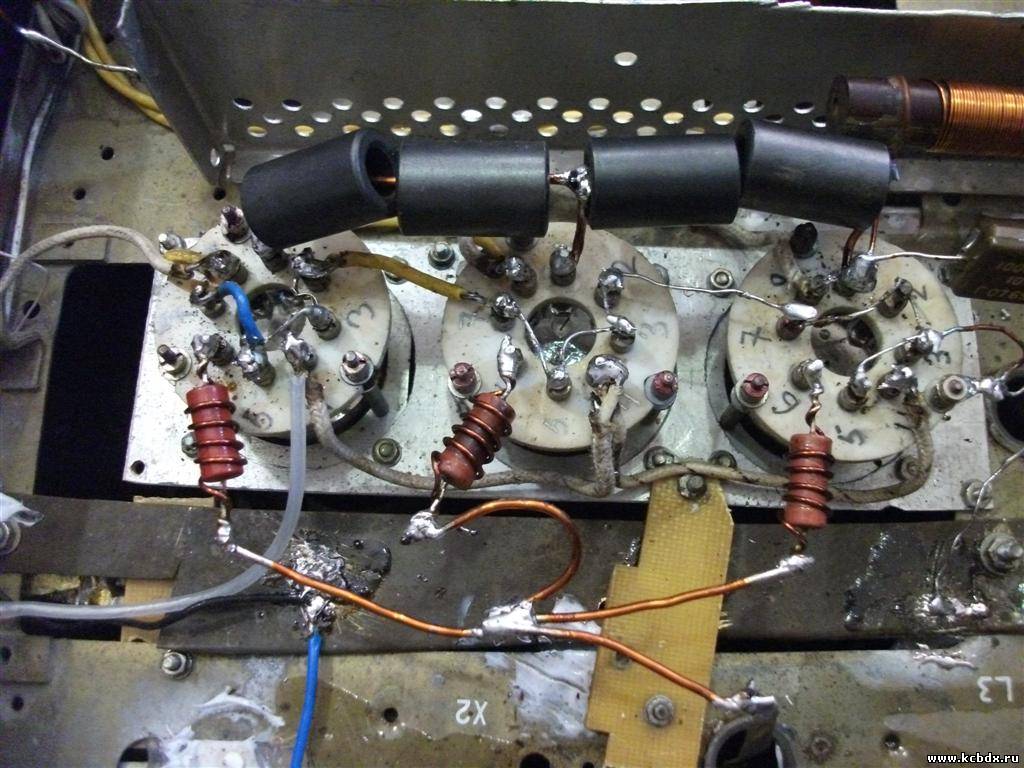

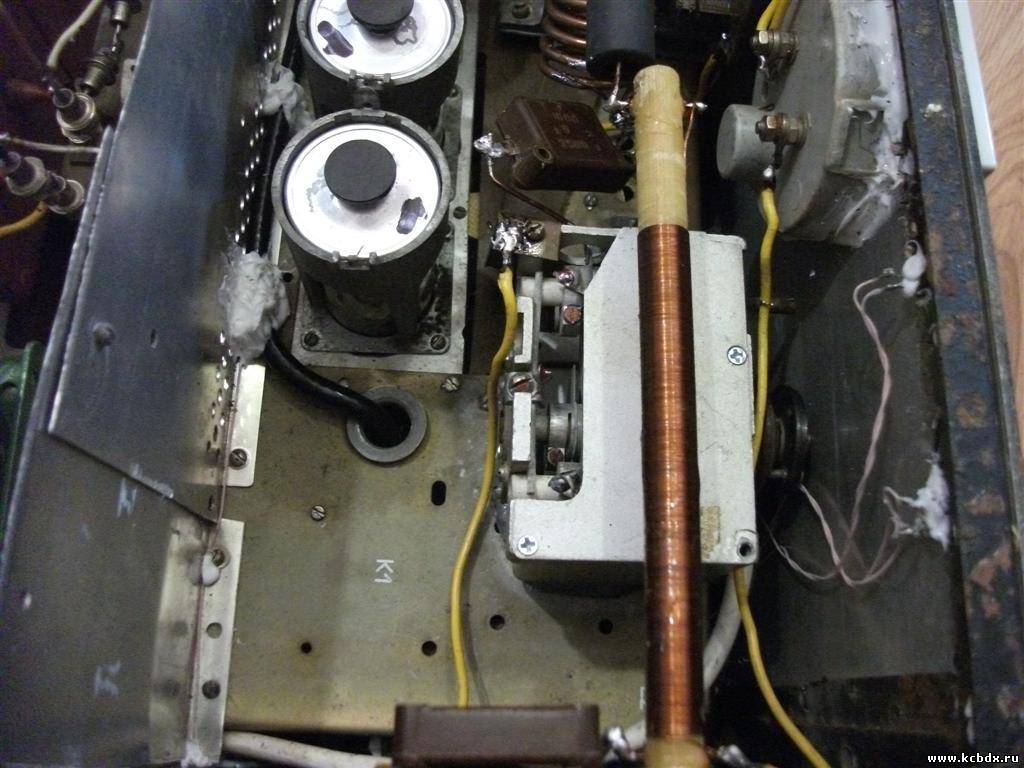

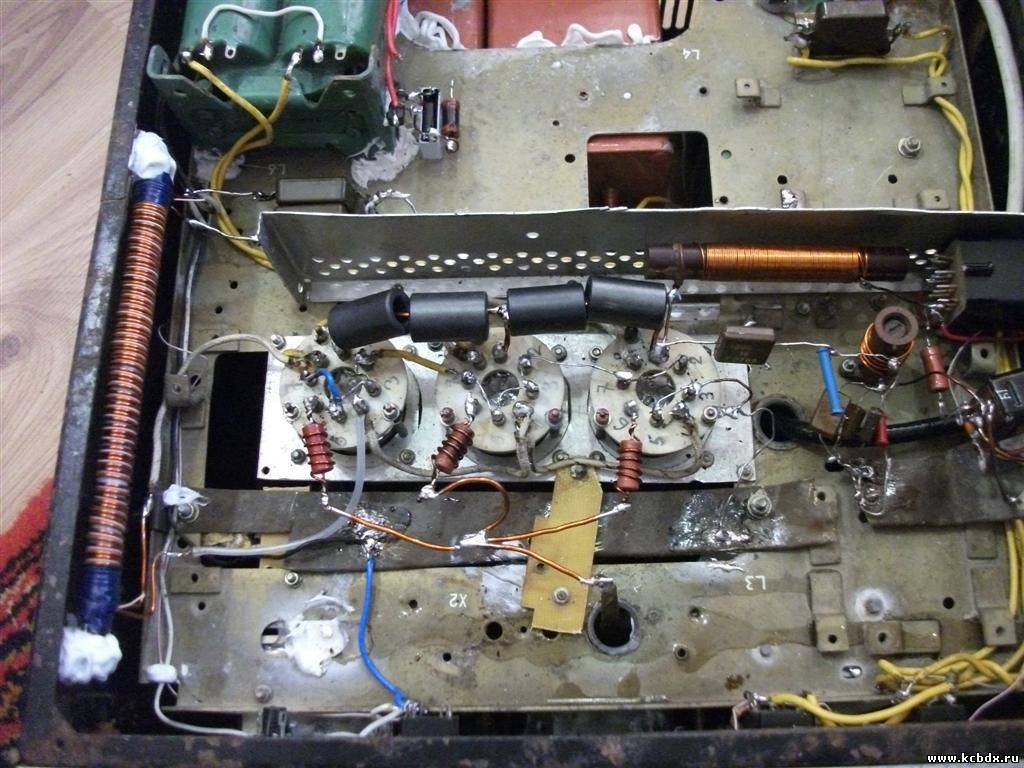

Избавился полностью от возбуда вот таким образом:

Вот только трубки ферритовые от монитора введённые в цепь катода, помогли избавиться от паразитного возбуждения




Катодный дроссель тоже перемотал, до этого был намотан на ферритовом кольце 2000нм


Анодный дроссель, так же по совету Elfha, то же укоротил, правда в схеме с последовательным питанием он не так уж важен, но тем не менее все эти доработки привели к положительному результату.


В качестве антипаразитных сопротивлений были взяты сопротивления по 1 кило ому.Всё таки усилитель работает на одном диапазоне.
Прикрепления: 0152047.jpg(139.7 Kb) · 7808112.jpg(133.4 Kb) · 8225176.jpg(123.4 Kb) · 6545501.jpg(112.7 Kb)


Сообщение отредактировал kolychka - Среда, 03.08.2011, 19:28

ElfhДата: Пятница, 05.08.2011, 14:03 | Сообщение # 55
Рядовой
Группа: Пользователи
Сообщений: 15
Репутация: 0
Статус: Offline

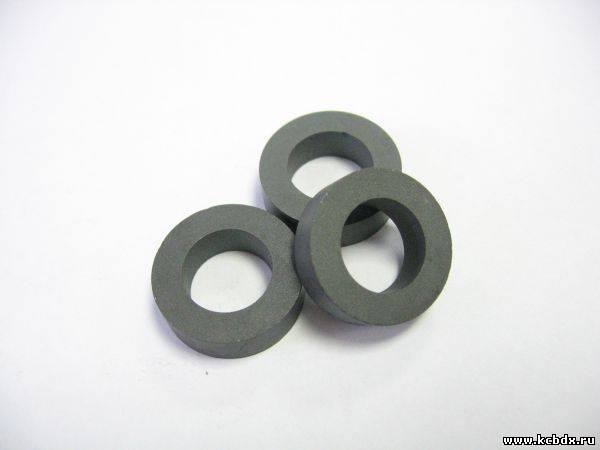

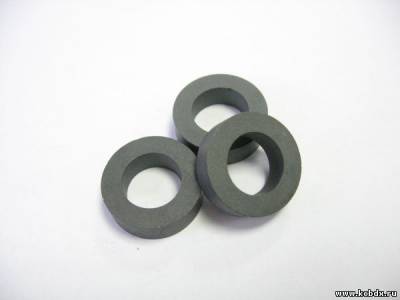

Решение хорошее. В литературе встречал схемы в ферритовыми "бусинками" в цепи управляющей сетки. В цепи катода не встречал, так что здорово придумал!

А не многовато ли в качестве антипаразиток использовать сопротивления по 1 ком? Вроде рекомендуют 50-100 ОМ... wacko

Прикрепления: 3404851.jpeg(15.2 Kb)

kolychkaДата: Четверг, 11.08.2011, 21:14 | Сообщение # 56
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline
Elfh, спасибо за добрые слова.
Quote (Elfh)
А не многовато ли в качестве антипаразиток использовать сопротивления по 1 ком? Вроде рекомендуют 50-100 ОМ... wacko

Всё правильно рекомендуют, но это относится к усилителям работающим на всех любительских частотах, а так как мы работаем на одном диапазоне то можно применять такие величины.Чем меньше сопротивление антипаразитное, тем больше полоса пропускания дросселя и чем больше сопротивление тем более узкополосный получается дроссель. Вот как бы так. tongue

Прикрепления: 8919043.jpg(16.5 Kb)

kolychkaДата: Среда, 24.08.2011, 19:50 | Сообщение # 57
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline

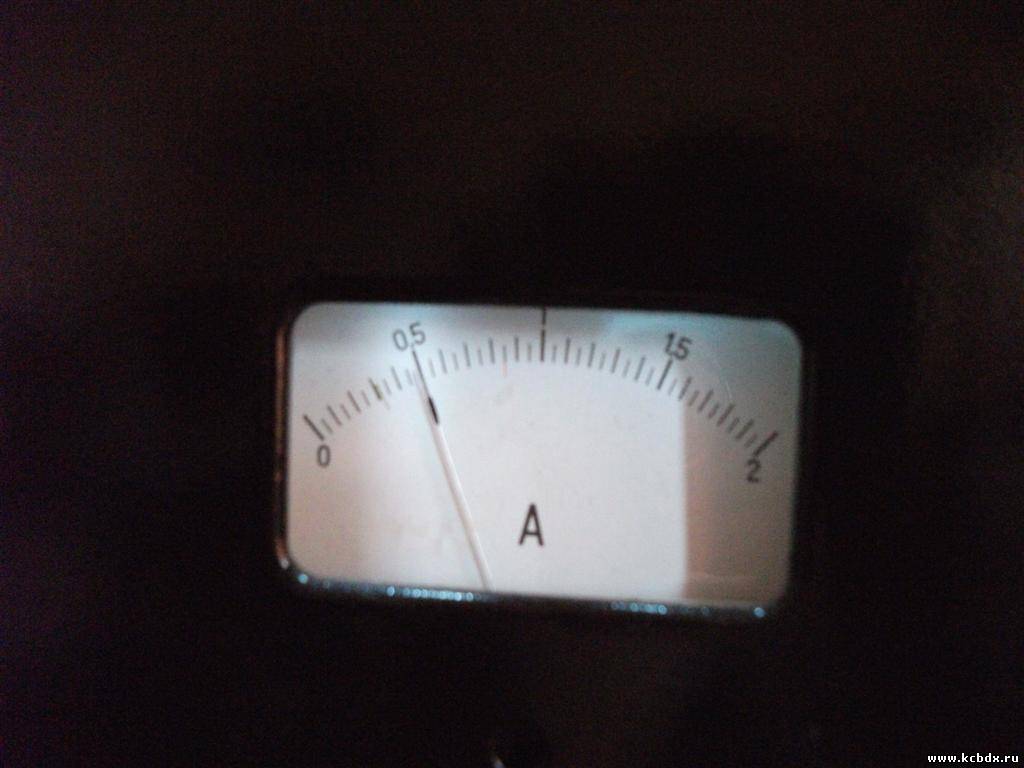

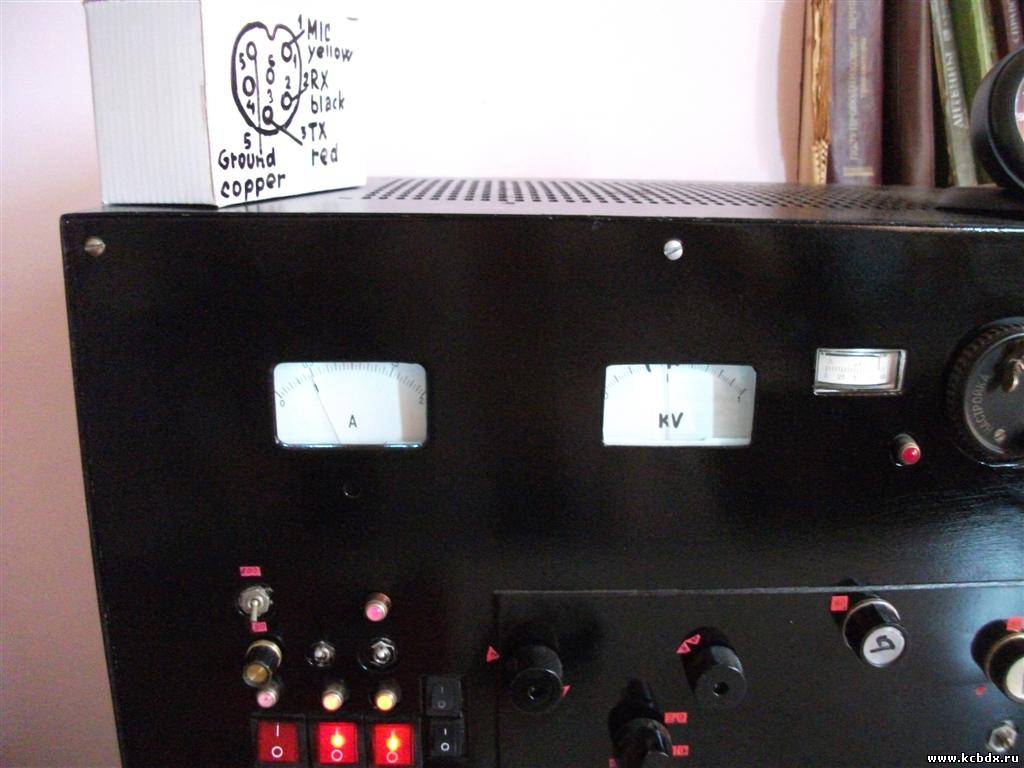

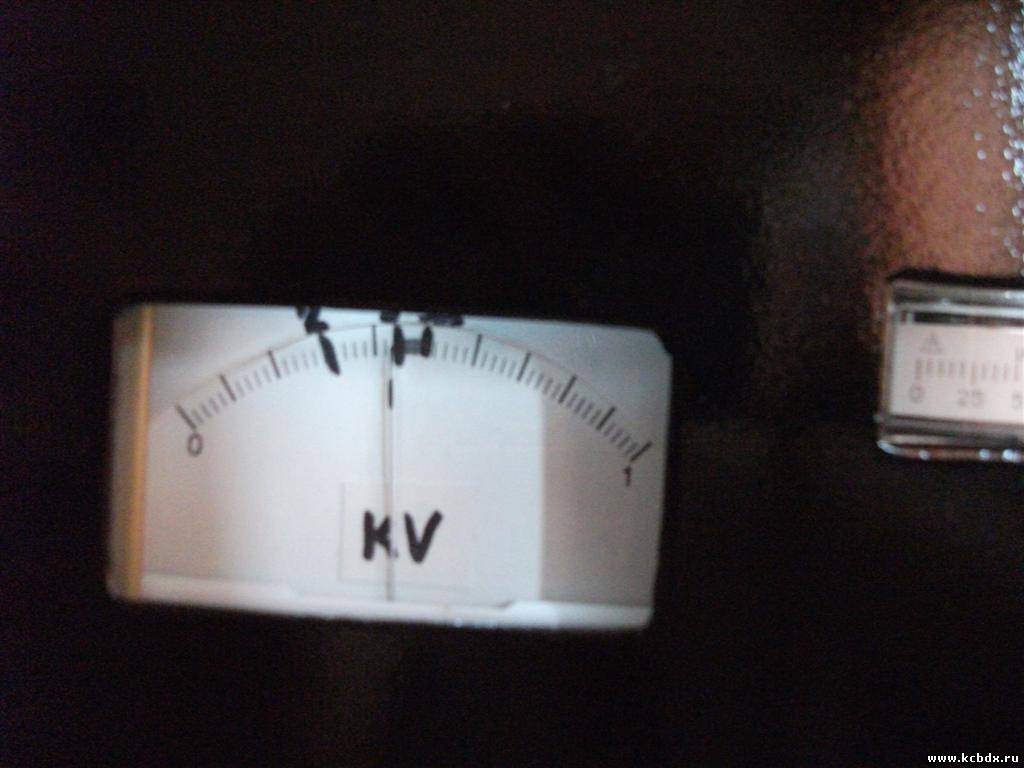

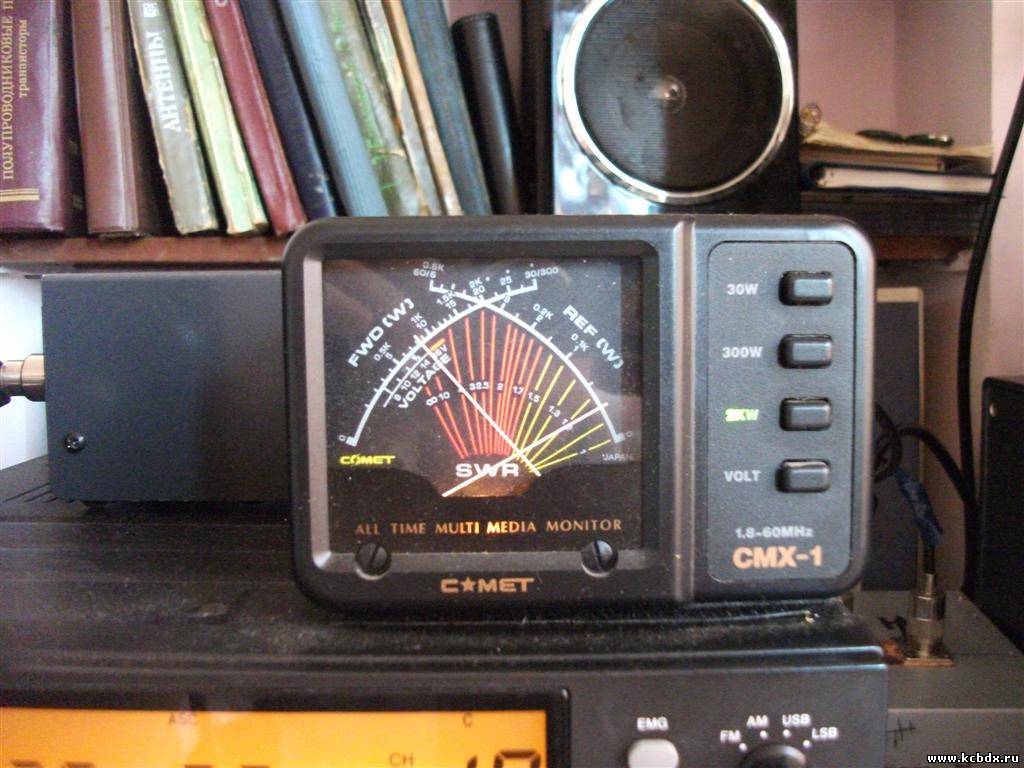

Сегодня померил мощность которая вылетает на 27 МГц из моего усилителя.Больше 500ватт! Но к сожалению уже с сеточными токами.На первом снимке видно, что горит светодиод(индикатор сеточного тока), он самый первый с лева между выключателем и ручкой регулировки оборотов вентилятора.






Прикрепления: 5099446.jpg(113.1 Kb) · 0966812.jpg(85.1 Kb) · 9873897.jpg(60.6 Kb) · 4434907.jpg(66.6 Kb)


Сообщение отредактировал kolychka - Среда, 24.08.2011, 19:51

kolychkaДата: Среда, 31.08.2011, 01:46 | Сообщение # 58
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline
Вот только что приоткрылось прохождение на 27200 и сразу услышал Евгения из Старого Оскола - "50КСВ505" время 19:46 по москве,проходит на +_10дб.

Прикрепления: 7556900.jpg(36.8 Kb)


Сообщение отредактировал kolychka - Среда, 31.08.2011, 01:46

kolychkaДата: Четверг, 01.09.2011, 23:03 | Сообщение # 59
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline

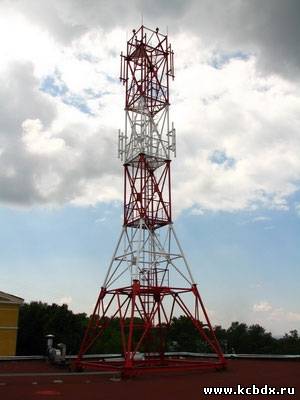

На более длинные метры ,пока нет возможности подходить, по причине поломанной мачты и трансивера. Для того чтобы восстановить мачту, это надо организовать целую команду и соответственно про-финансировать все эти работы. Я ищу альтернативу мачте, но пока ничего не могу придумать, с трансивером легче, имеется в запасе FT-840.

Прикрепления: 3523926.jpg(25.2 Kb)

kolychkaДата: Четверг, 01.09.2011, 23:28 | Сообщение # 60
Генерал-лейтенант
Группа: Пользователи
Сообщений: 590
Репутация: 0
Статус: Offline

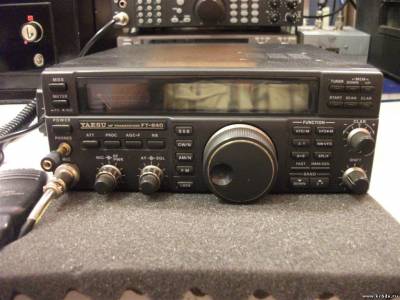

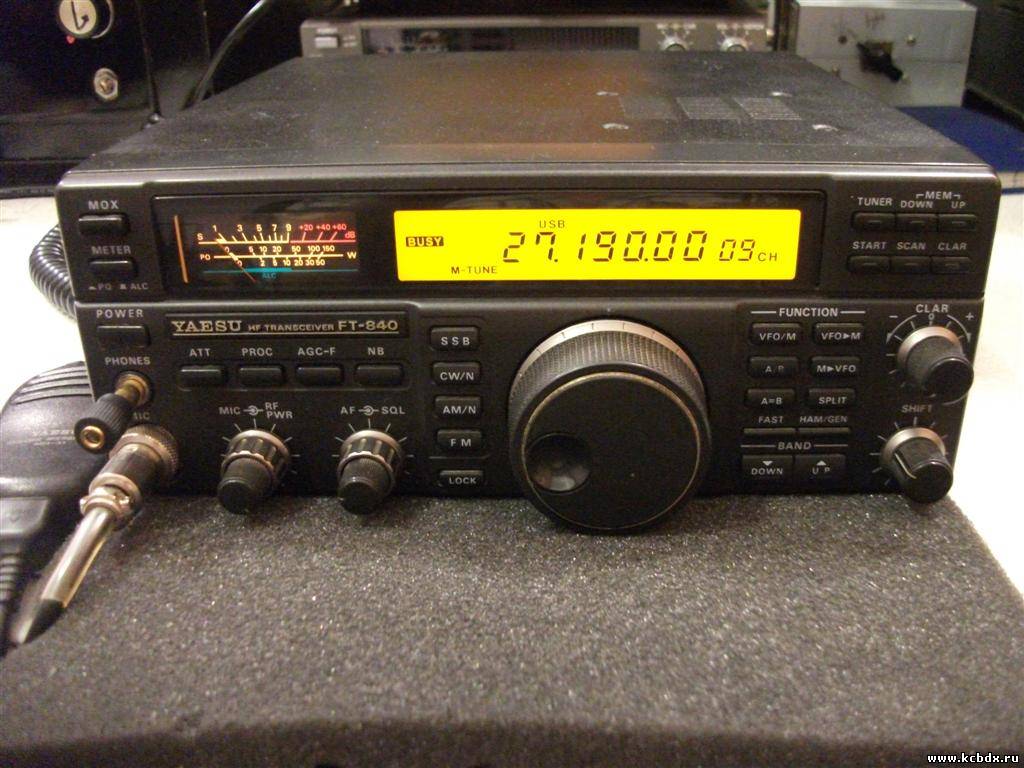

Разговор про мачту и запасной трансивер, заставил меня достать из закромов аппарат и немного обкатать его.



Прикрепления: 3167126.jpg(118.6 Kb) · 5522770.jpg(120.2 Kb)
