"Калючка"
LEBEDOCДата: Суббота, 23.02.2019, 08:58 | Сообщение # 391
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline
С праздником ВАС всех....https://www.ok.ru/govoryatp/topic/69568925368428

50КСВ139

VSMДата: Суббота, 23.02.2019, 16:27 | Сообщение # 392
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
С праздником, спасибо за ответ, я поэксперементировал немного, При закорачиваниии коллектора и эмиттера транзистора TIP36C, моща поднимаеться, в моем случае с 30-35 ватт в чм до 60, и на последней сетке до 80+, в ssb, тоже прилично, с 15, где то до 50ватт, Поставил кулер, реле, и релюшку герконом управляю. приложил магнит, и пошла моща... в ам естевственно не работает, а ssb сигнал не пострадал, корреспонденты по качеству изменений не заметили. Вот найти бы контур, который у меня не настроен, получилось бы побольше.

Добавлено (23.02.2019, 16:31)
---------------------------------------------

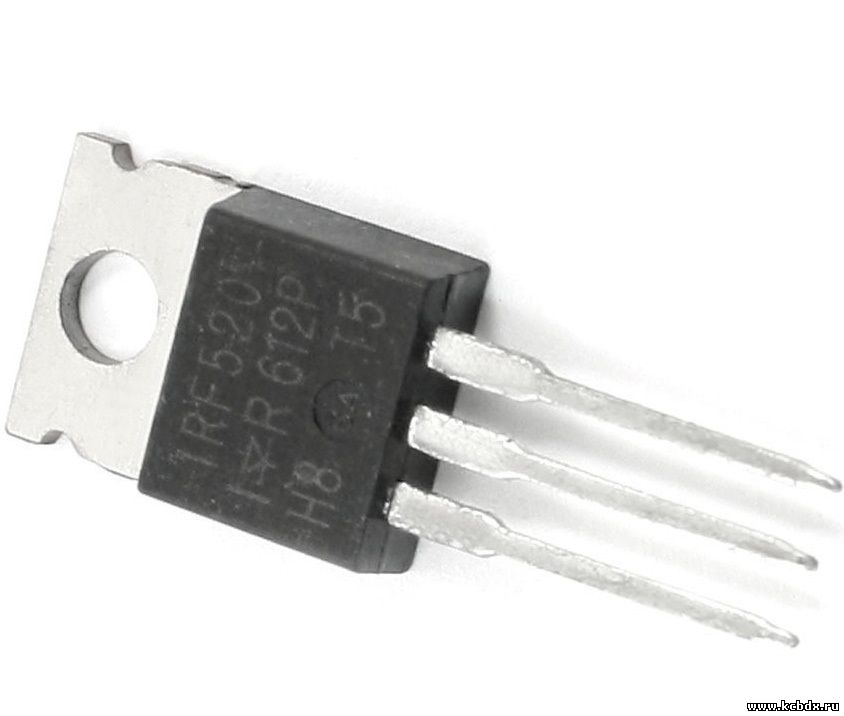

Смотрел схему, там на выходе два IRF520 стоят  параллельно, вот раздумываю, а если к ним в помощь еще прицепить парочку, положительный эффект от этого будет?


50KCB232 (СОКОЛ)

LEBEDOCДата: Суббота, 23.02.2019, 20:12 | Сообщение # 393
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline
Доброе утро Калючка..на схеме под ними написано Управление 2-м паймером....что это не пойму...на схеме они отдельно друг от друга...

Добавлено (23.02.2019, 20:14)
---------------------------------------------
Калючка привет подскажи пожалуйста как подключить УМ-100 от тр-ра Пеленг-Стандарт к СИ-БИ радиостанциям...вот что мне прислал один радиолюбитель.....Здравствуйте, если усилитель исправен, нужно найти с тыльной стороны разъем СР-50,подключить к нему рацию на 27мгц управлением на передачу должна с помощью ВЧ несущей от радиостанции с помощью ключа,нужно его установить или изготовить самому управляющему реле которое в свою очередь будет коммутировать на вход усилителя сигнала от рации и выход усилителя на антенный разъем.
Если это так не делали, то лучше обратится к специалисту в вашем регионе чтобы он приехал и помог вам переделать или местному радиолюбителю!


50КСВ139

kolychkaДата: Воскресенье, 24.02.2019, 00:16 | Сообщение # 394
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline
Цитата LEBEDOC ()
Здравствуйте, если усилитель исправен, нужно найти с тыльной стороны разъем СР-50,подключить к нему рацию на 27мгц управлением на передачу должна с помощью ВЧ несущей от радиостанции с помощью ключа,нужно его установить или изготовить самому управляющему реле которое в свою очередь будет коммутировать на вход усилителя сигнала от рации и выход усилителя на антенный разъем.


Если Владимир ты не можешь разобраться с этим электронным переключением, то лучше его заменить на обычное реле которое не требует такого количества компонентов, так как делает большинство радиолюбителей и я в том числе, схем таких навалом.Владимир, а так очень трудно объяснять, схема перед тобой, усилитель перед тобой , всё это прямо скажем для радиолюбителя средней квалификации не составит большого труда разобраться. Может лучше попытаться по месту решить эту проблему и ничего в этом зазорного нет.


Сообщение отредактировал kolychka - Воскресенье, 24.02.2019, 00:18

LEBEDOCДата: Воскресенье, 24.02.2019, 13:29 | Сообщение # 395
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline
Спасибо Калючка..а схемку можно....

50КСВ139

kolychkaДата: Воскресенье, 24.02.2019, 15:31 | Сообщение # 396
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline

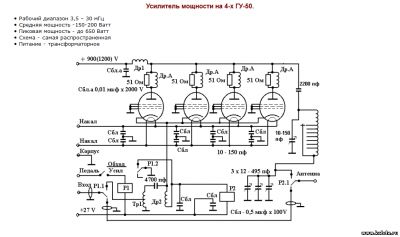

Володя привет вот самая простая и наглядная схема и даю ссылку на разные схемы их там вагон и тележка
http://www.cqham.ru/cons_pa.htm

Прикрепления: 1943805.png(88.5 Kb)

kolychkaДата: Воскресенье, 24.02.2019, 15:49 | Сообщение # 397
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline

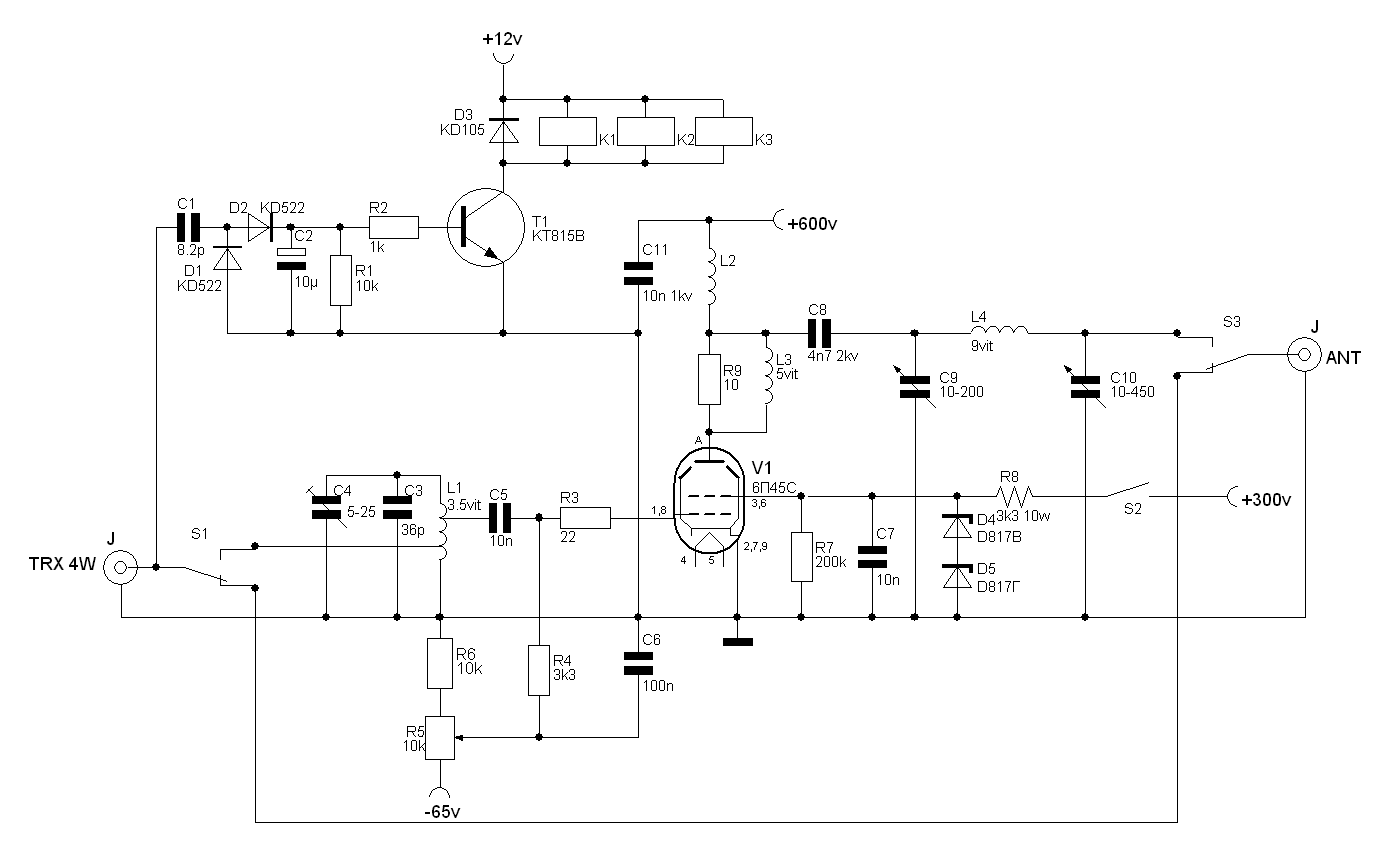

Вот ещё наглядная схема передачи и приёма, всё чётко видно.

Прикрепления: 6536913.gif(17.6 Kb)

LEBEDOCДата: Понедельник, 25.02.2019, 11:26 | Сообщение # 398
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline
Спасибо Калючка..будем разбиратся..

50КСВ139

LEBEDOCДата: Понедельник, 25.02.2019, 15:19 | Сообщение # 399
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline

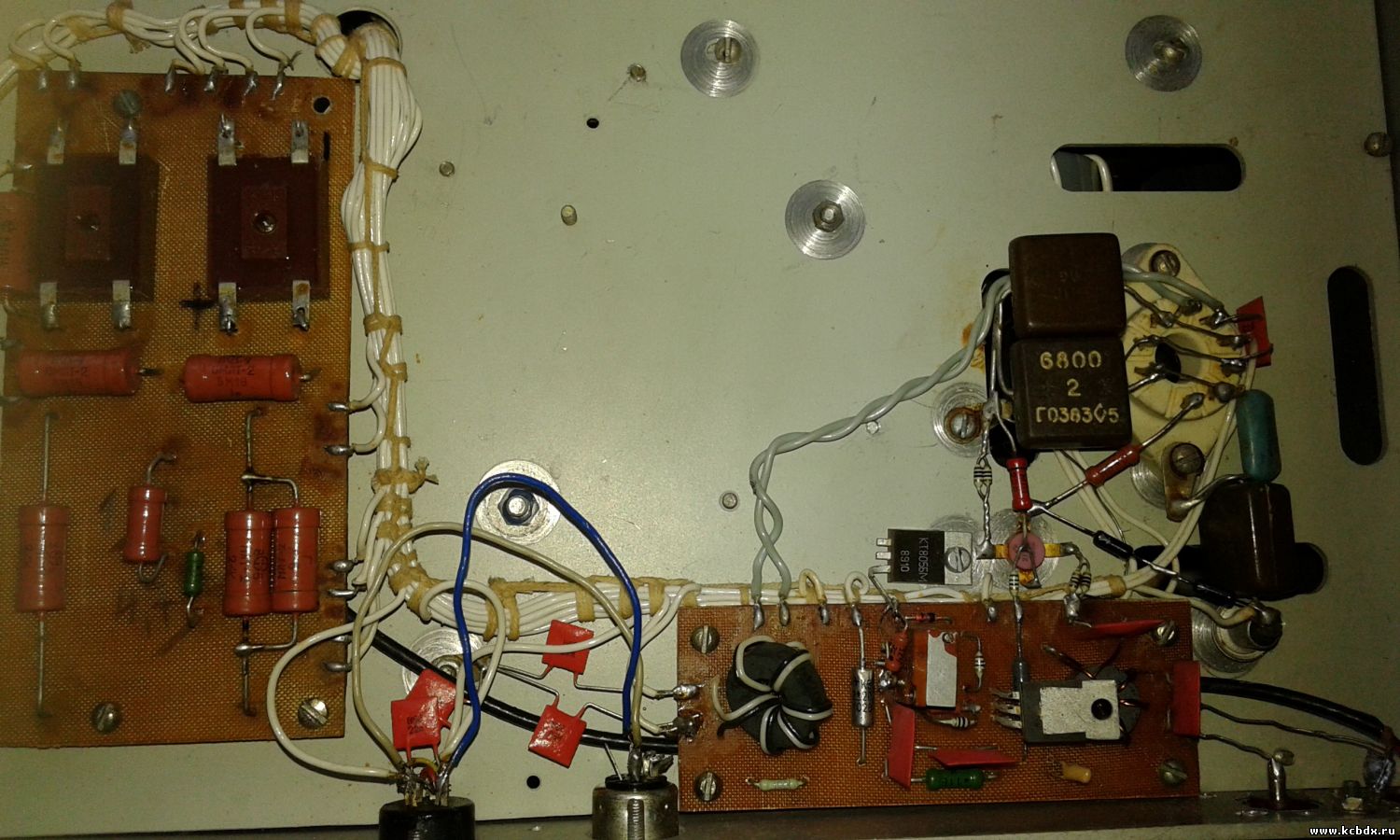

Привет калючка облазил всю схему и УМ свой..а на другом такомже УМ в нижнем подвале на входе антены стоит реле РЭС-54 а у меня в уселителе этого нету...может это и есть решение вопроса с подключением уселителя к СИ-БИ радиостанциям...посмотри пожалуйста фото высылаю своего и которое нашёл в инете....
Прикрепления: 6587744.jpg(168.8 Kb) · 9529150.jpg(211.8 Kb)


50КСВ139

Сообщение отредактировал LEBEDOC - Понедельник, 25.02.2019, 15:26

kolychkaДата: Вторник, 26.02.2019, 00:27 | Сообщение # 400
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline
Я не пойму, усилитель ты приобрёл неисправный что ли, он что не работает.

kolychkaДата: Вторник, 26.02.2019, 00:31 | Сообщение # 401
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline

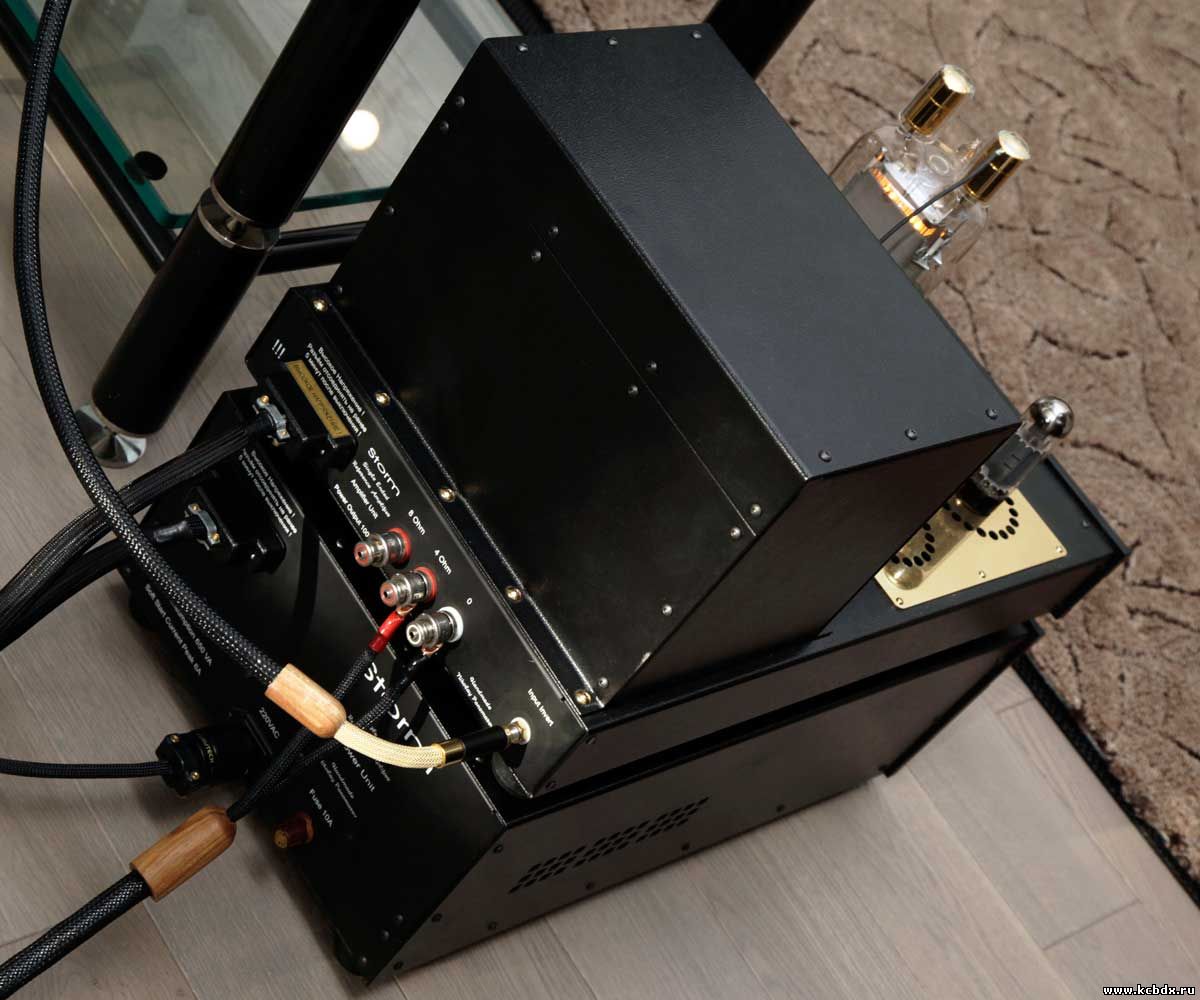

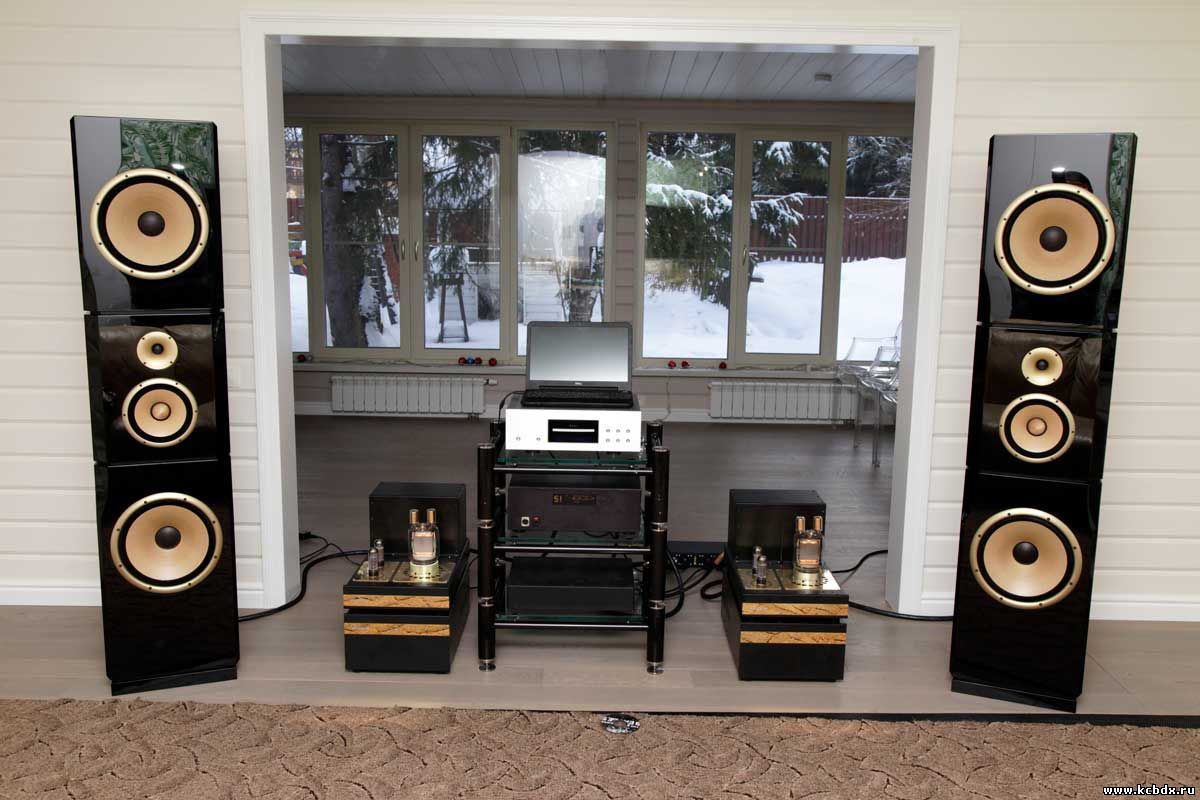

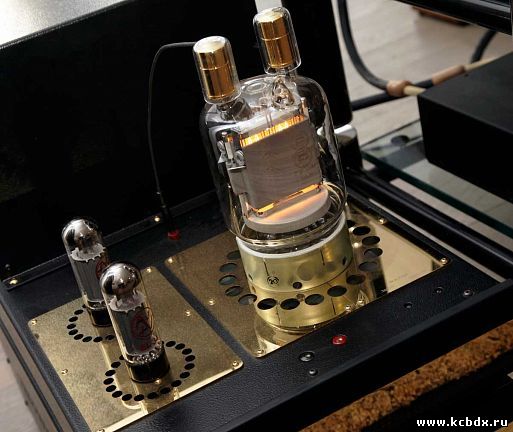

Вот набрёл на вот такую технику, ахренеть можно, во выпускают аппаратуру, честно не знал, что такое у нас делают.







Ссылка : https://u.to/DcLFFA https://triumph.audio/akusticheskie-sistemy-triumph#ul-id-8-24
Прикрепления: 7959420.jpg(43.7 Kb) · 7276952.jpg(125.2 Kb) · 1257073.jpg(134.0 Kb)


Сообщение отредактировал kolychka - Вторник, 26.02.2019, 00:33

LEBEDOCДата: Вторник, 26.02.2019, 10:01 | Сообщение # 402
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline
Привет калючка УМ рабочий только подключение к КВ трансиверам а мне надо что бы подключить к СИ-БИ радиостанциям...ДА апаратура чисто сделана и очень красива...

50КСВ139

Сообщение отредактировал LEBEDOC - Вторник, 26.02.2019, 10:02

kolychkaДата: Среда, 27.02.2019, 18:46 | Сообщение # 403
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline
Володя, какая разница, что кв что сиби, подключение одно и тоже.

LEBEDOCДата: Четверг, 28.02.2019, 09:02 | Сообщение # 404
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline
Доброе утро...значить к АНТЕНЕ А-1 подключаю антену....а к выходу УМ подключаю радиостанцию...ТАК..и готово к работе...

50КСВ139

Сообщение отредактировал LEBEDOC - Четверг, 28.02.2019, 09:03

kolychkaДата: Четверг, 28.02.2019, 09:28 | Сообщение # 405
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline
Радиостанцию подключаем ко входу УМ, а антенну естественно к выходу УМ. Но есть ли этот диапазон 27МГц в этом УМ, если нет то можно использовать десятиметровый то есть 28МГц.

Сообщение отредактировал kolychka - Четверг, 28.02.2019, 09:32
