"Калючка"
kolychkaДата: Суббота, 09.02.2019, 12:27 | Сообщение # 376
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline
Все три разъёма антенные должны переключаться с передней панели. Переключатель выведен на лицевую сторону А1 А2 А3, если не переключает, значит просто антенные разъёмы не подключены к переключателю.





PS. Можно изменить коммутацию и работать и на передачу и на приём, выбирать, но опять же если не нарушена схема.У тебя скорей всего схема изменена.
Прикрепления: 5847080.jpg(311.9 Kb) · 1820506.jpg(332.3 Kb)


Сообщение отредактировал kolychka - Суббота, 09.02.2019, 12:45

LEBEDOCДата: Суббота, 09.02.2019, 20:11 | Сообщение # 377
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline
Калючка в чём просматривается изменение схемы...

50КСВ139

kolychkaДата: Суббота, 09.02.2019, 22:06 | Сообщение # 378
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline
Цитата LEBEDOC ()
к антене только 2я-и 3я...а 1-я нет...и от тумблера переключателя антен они тоже отключены...

Вот и изменения.

kolychkaДата: Суббота, 09.02.2019, 22:10 | Сообщение # 379
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline

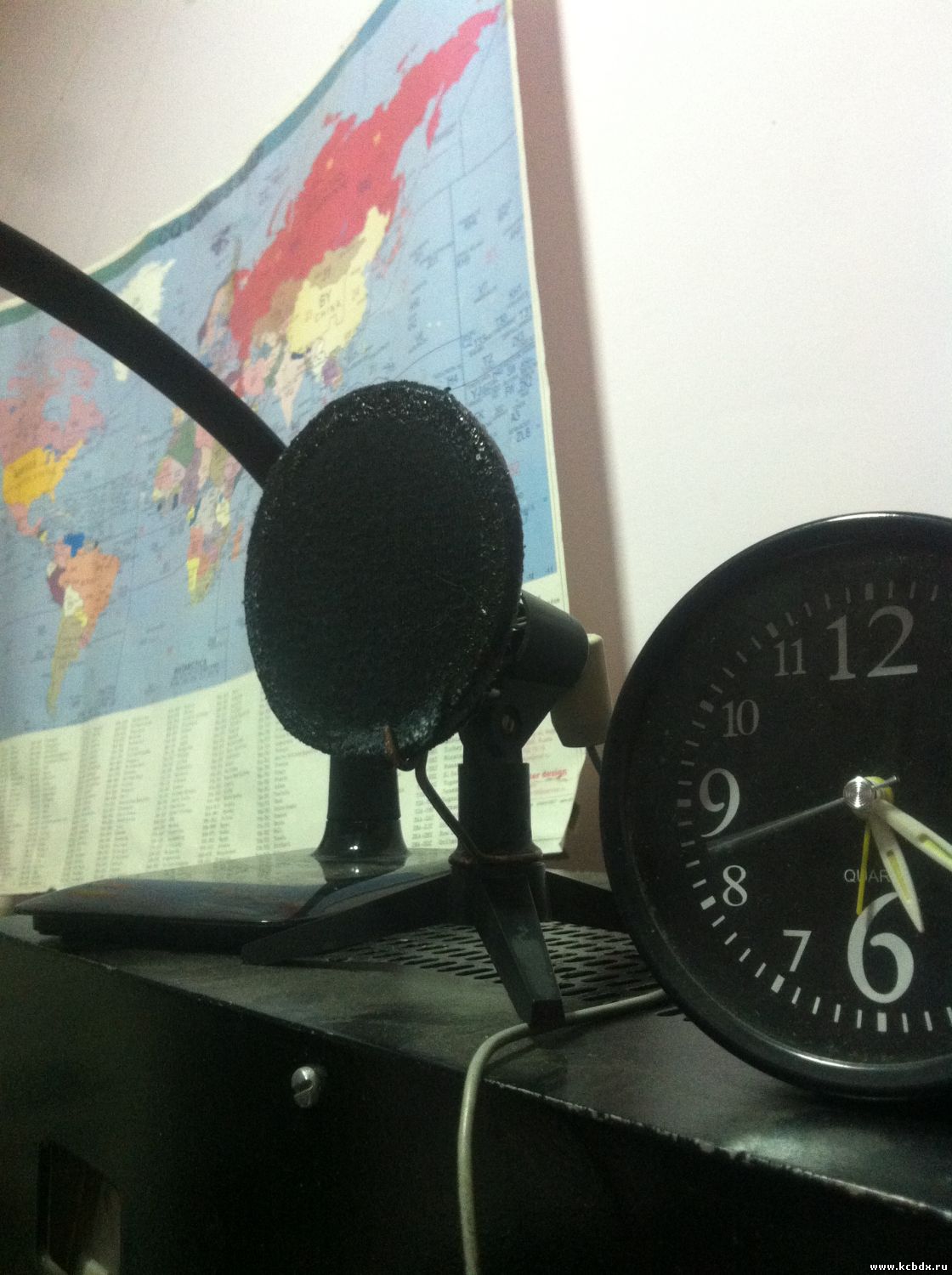

Соорудил себе ПОП-фильтр против задувания в микрофон.



PS. Владимир, по большому счёту это тебе не нужно это бывает нужно когда у оператора несколько антенн и есть возможность выбирать я работаю с двумя антеннами и у меня на согласующем устройстве они переключаются , одна направленная другая штырь, а если ты работаешь на одну антенну то эта коммутация тебе ни к чему.
Прикрепления: 4867779.jpg(194.7 Kb)


Сообщение отредактировал kolychka - Суббота, 09.02.2019, 22:24

LEBEDOCДата: Воскресенье, 10.02.2019, 11:27 | Сообщение # 380
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline
Здравствуй Калючка..я понял тебя...у меня антена штырь..сейчас ни какой но всё равно хочется сделать как было три подключения...а что бы наладить антену надо ждать весны а пока слушаю на магнитную не особо но всётаки ловит что-то....интересно смотреть как ты придумываешь разные примудрости...ДА забыл спросить как схемы я тоже всю пролазил вродебы всё по схеме.....

50КСВ139

Сообщение отредактировал LEBEDOC - Воскресенье, 10.02.2019, 11:29

kolychkaДата: Воскресенье, 10.02.2019, 15:36 | Сообщение # 381
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline
Владимир как по схеме, когда по схеме все три разъёма должны переключаться , а ты сам говоришь, что не все я же с твоих слов это пишу я ведь воочию не вижу твою аппаратуру.

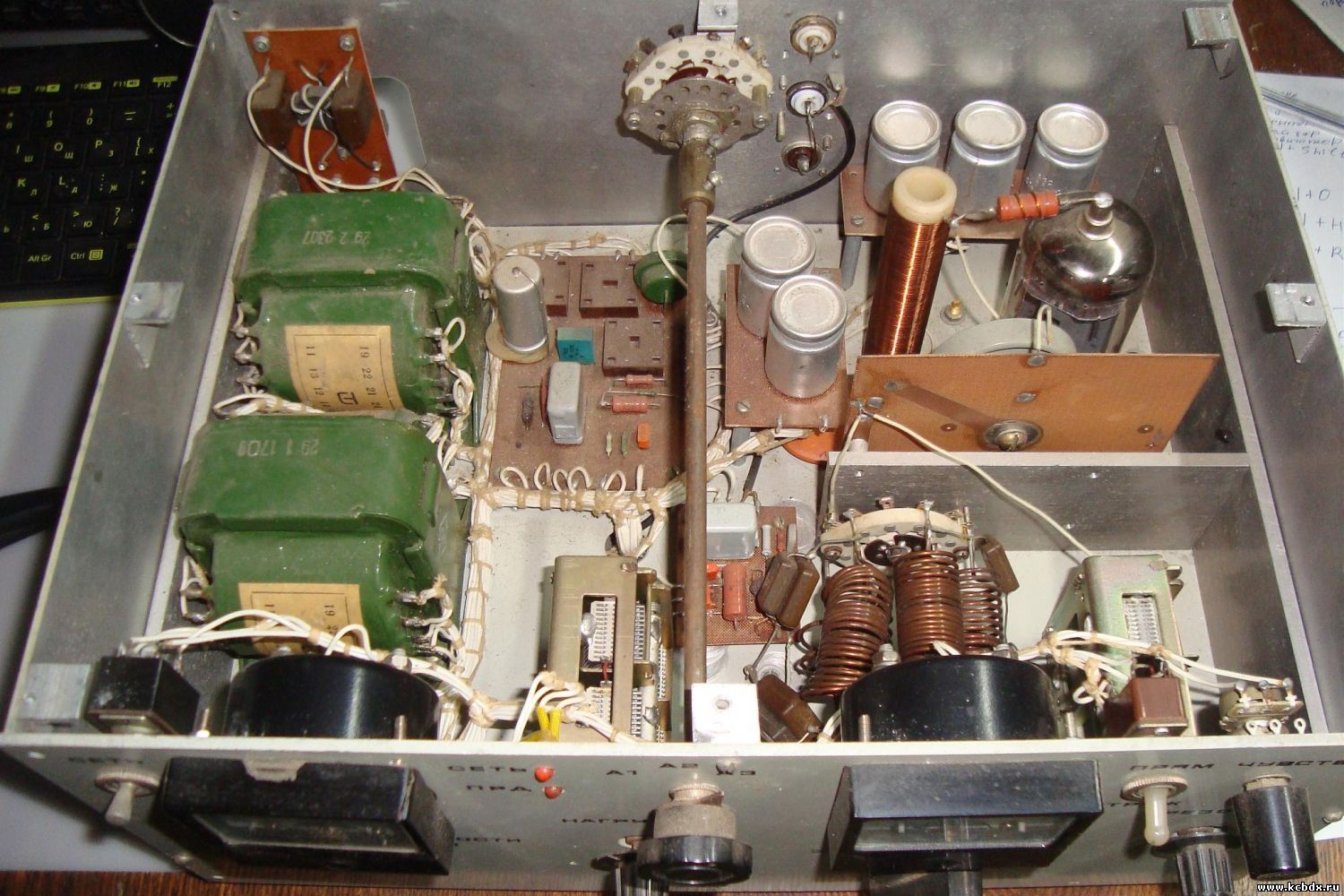

Это твоё фото.Здесь в обще задействована одна антенна, кабель должен идти на переключатель, а потом с галеты уже к разъёму 1, либо 2 , либо 3-ему, то есть с каждого антенного гнезда на лонели галетного переключателя.
Прикрепления: 1044167.jpg(251.9 Kb)


Сообщение отредактировал kolychka - Воскресенье, 10.02.2019, 15:46

LEBEDOCДата: Понедельник, 11.02.2019, 07:39 | Сообщение # 382
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline

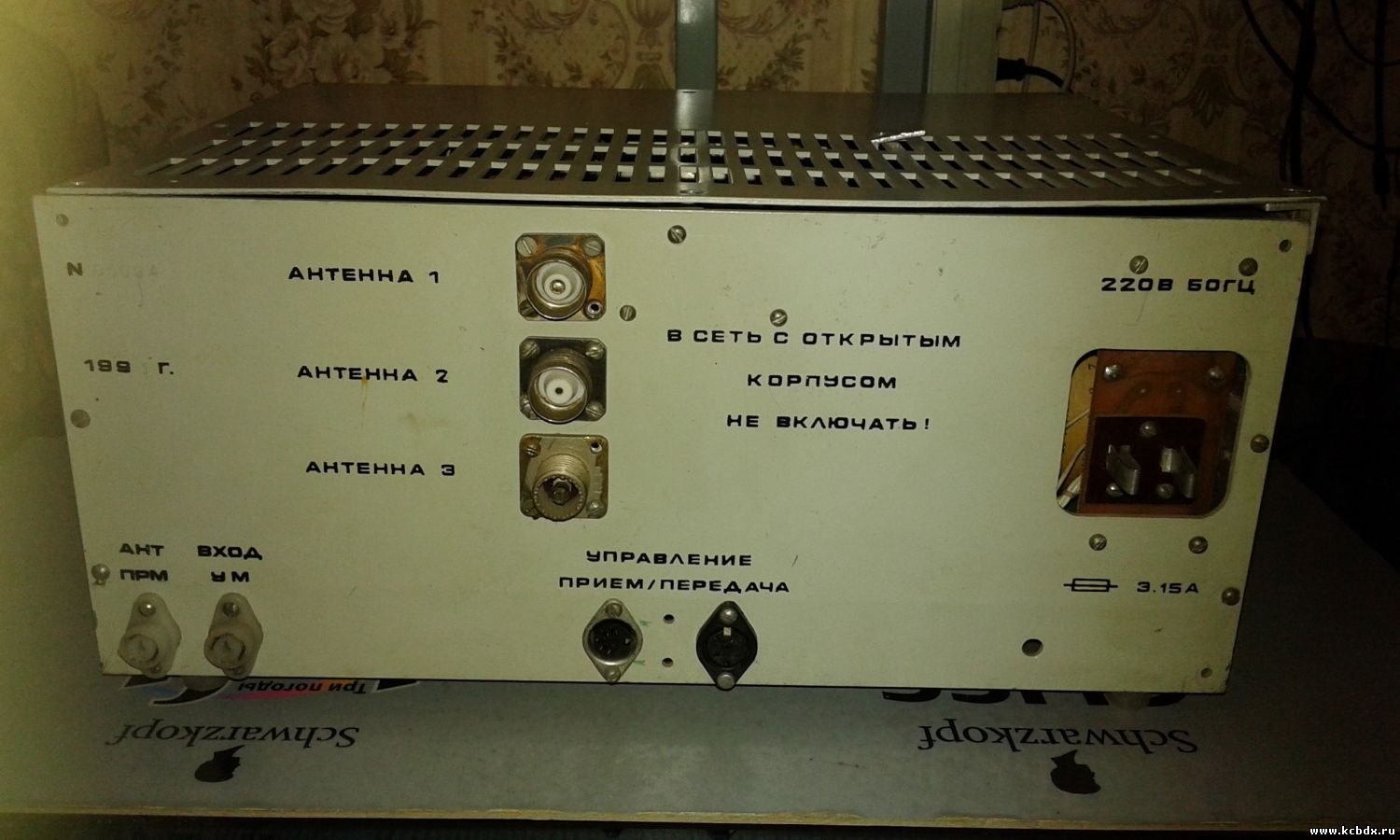

Привет Калючка....всё понял да я видел что должно сначало на галетник идти а потом с него на разьёмы..так и сделаю когда придут новые разьёмы...у меня ещё вопрос а что это на задней стенкн в левом нижнем углу антенный вход общий ПРИЁМА..и вход УМ С ТРАНСИВЕРА Я ПРАВИЛЬНО ПОНИМАЮ...И ЧТО ЭТО ЗА ШТЕКЕРА УПРАВЛЕНИЯ ПРИЁМ.И ПЕРЕДАЧА....ИЗВЕНИ ИНСТРУКЦИИ НЕТУ ВОТ И СПРАШИВАЮ.....С УВАЖЕНИЕМ...
Прикрепления: 5373938.jpg(142.3 Kb)


50КСВ139

Сообщение отредактировал LEBEDOC - Понедельник, 11.02.2019, 07:45

kolychkaДата: Понедельник, 11.02.2019, 19:54 | Сообщение # 383
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline
Цитата LEBEDOC ()
ЧТО ЭТО ЗА ШТЕКЕРА УПРАВЛЕНИЯ ПРИЁМ.И ПЕРЕДАЧА....ИЗВЕНИ ИНСТРУКЦИИ НЕТУ ВОТ И СПРАШИВАЮ.....С УВАЖЕНИЕМ...


Я сам не пойму, почему их два, может они запаралелины посмотри.

LEBEDOCДата: Вторник, 12.02.2019, 09:09 | Сообщение # 384
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline
Доброе утро Калючка..на схеме под ними написано Управление 2-м паймером....что это не пойму...на схеме они отдельно друг от друга...

50КСВ139

Сообщение отредактировал LEBEDOC - Вторник, 12.02.2019, 09:12

LEBEDOCДата: Пятница, 15.02.2019, 18:45 | Сообщение # 385
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline

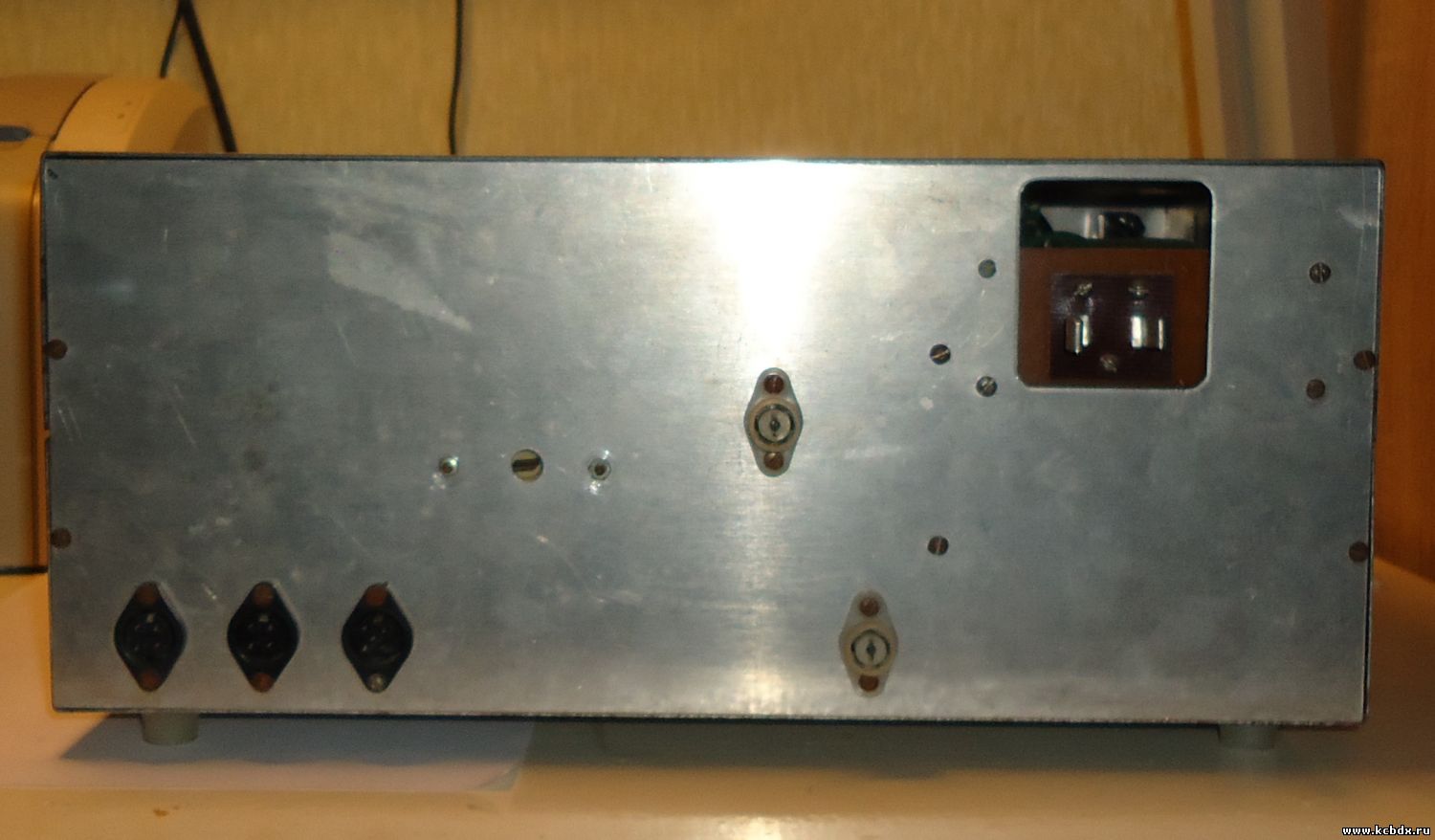

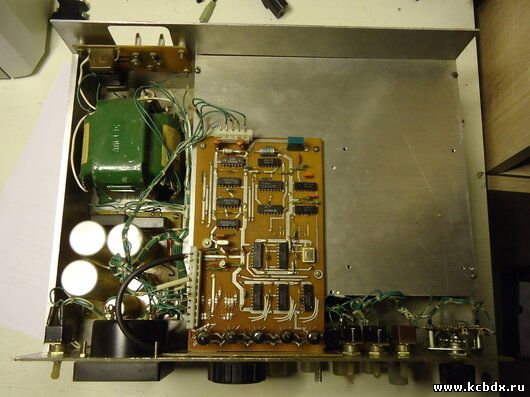

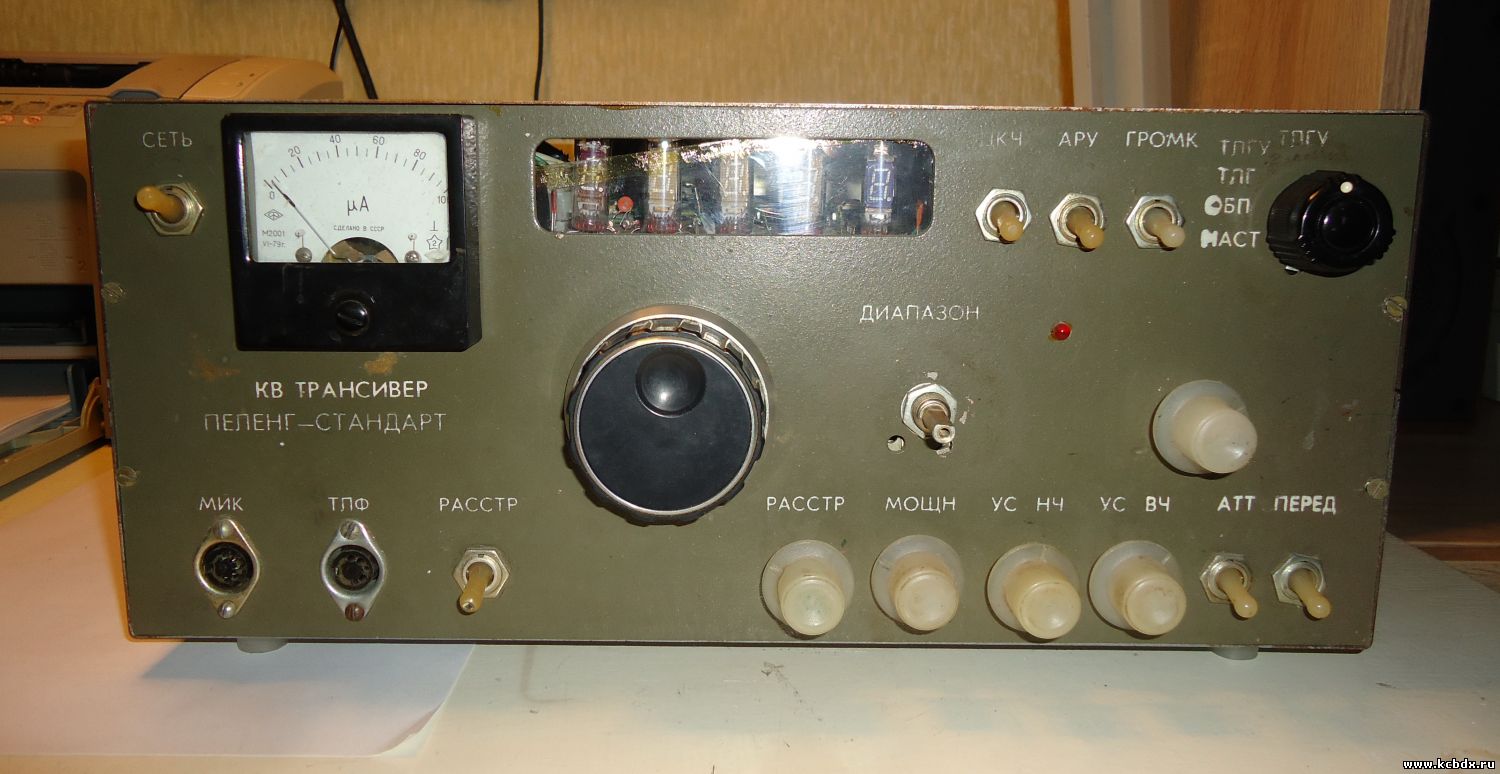

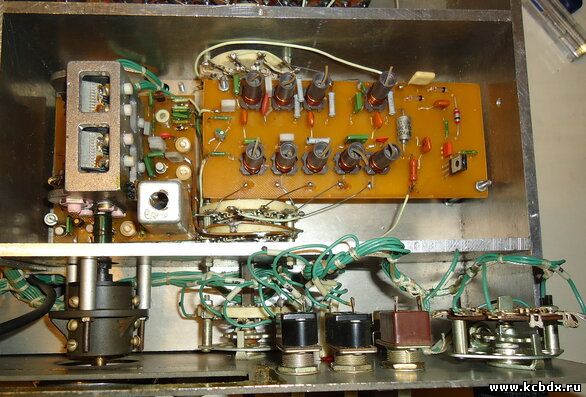

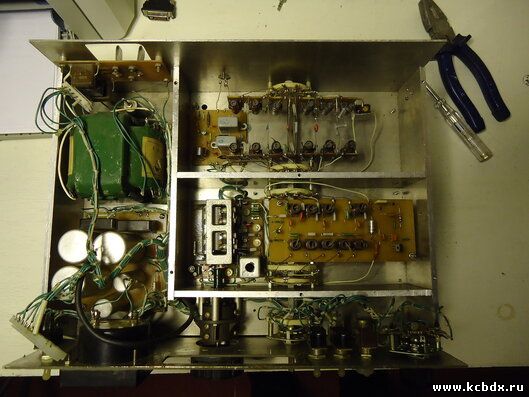

Вот ещё нашёл фото...

Добавлено (18.02.2019, 17:08)
---------------------------------------------
Привет всё прислали шнур переделал на импортную вилку.....подскажи как его можно подключить к СИ-БИ радиостанциям...

Добавлено (20.02.2019, 17:26)
---------------------------------------------
Посмотрел ещё раз да разьёмы управления запаралелены...

Прикрепления: 6694353.jpg(138.7 Kb) · 5491963.jpg(115.5 Kb) · 7561840.jpg(44.9 Kb) · 0888783.jpg(48.1 Kb) · 8285220.jpg(66.2 Kb)


50КСВ139

VSMДата: Среда, 20.02.2019, 19:03 | Сообщение # 386
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
Поприветствую всех, Геннадий, "колючка", я приобрел ат 5555 6 ревизии, вставил в него микрофонный усилитель, электретный микрофон, перенес tip36 на радиатор, прошил частоты, интересуют доработки этого аппарата, и в частности с мощностью ни чего не делали? По идее там стоят полевики irf520, и думаю можно их еще не много раскачать, мой экземпляр на 27200 выдает 35 ватт, и чем выше частота мощность увеличивается, на 29690 уже 45 ватт, походу китайцы так настроили. Не подскажете че там подстроить, чтоб максимум был на 27200? и по SSB, не пробовали увеличить мощность? В SSB что то около 18 ватт выдает.

50KCB232 (СОКОЛ)

50KCB001Дата: Среда, 20.02.2019, 23:02 | Сообщение # 387
Генералиссимус
Группа: Администраторы
Сообщений: 4381
Репутация: 10001
Статус: Offline
Слышал "Калючку" на 40-ке! Покричал... Покричал... Калючка! Калючка! Калючка! А он взял и сразу выключился...

Ну, как-то так...

Может мне не надо было кричать Калючка... Калючка... Калючка... а подойти, как фраер, с КВ позывным???

kolychkaДата: Пятница, 22.02.2019, 10:27 | Сообщение # 388
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline
Цитата 50KCB001 ()
Слышал "Калючку" на 40-ке! Покричал... Покричал... Калючка! Калючка! Калючка! А он взял и сразу выключился...

Ну, как-то так...

Может мне не надо было кричать Калючка... Калючка... Калючка... а подойти, как фраер, с КВ позывным???


Игорь, привет.Игорь, наверное КАлючка тебя не принимал, конечно он если услышал бы то поверь ещё как ответил бы, потому как наш многоуважаемый Илларион бес конца на сороковке меня завёт КАлючка, типа шутки.Я совершенно не парюсь по этому поводу ну совершенно. Скорей всего просто с твоей стороны не было хорошего прохождения, мне ли тебе объяснять, что это такое.Ну как, как то так!!!!!!!!!!!!!
PS. Мы только и ждем, чтобы услышать хороших знакомых и друзей, чтобы по тарахтеть на диапазоне , а не то что пять девять и пошёл дальше по диапазону.


Сообщение отредактировал kolychka - Пятница, 22.02.2019, 10:32

LEBEDOCДата: Пятница, 22.02.2019, 13:22 | Сообщение # 389
Лейтенант
Группа: Пользователи
Сообщений: 71
Репутация: 0
Статус: Offline
Калючка привет подскажи пожалуйста как подключить УМ-100 от тр-ра Пеленг-Стандарт к СИ-БИ радиостанциям...вот что мне прислал один радиолюбитель.....Здравствуйте, если усилитель исправен, нужно найти с тыльной стороны разъем СР-50,подключить к нему рацию на 27мгц управлением на передачу должна с помощью ВЧ несущей от радиостанции с помощью ключа,нужно его установить или изготовить самому управляющему реле которое в свою очередь будет коммутировать на вход усилителя сигнала от рации и выход усилителя на антенный разъем.
Если это так не делали, то лучше обратится к специалисту в вашем регионе чтобы он приехал и помог вам переделать или местному радиолюбителю!


50КСВ139

Сообщение отредактировал LEBEDOC - Пятница, 22.02.2019, 13:58

kolychkaДата: Пятница, 22.02.2019, 21:22 | Сообщение # 390
Генерал-лейтенант
Группа: Пользователи
Сообщений: 539
Репутация: 0
Статус: Offline
Цитата VSM ()
Не подскажете че там подстроить, чтоб максимум был на 27200? и по SSB, не пробовали увеличить мощность? В SSB что то около 18 ватт выдает.


VSM спрашивает-отвечаю, что с мощностью я никогда не играл, за исключением одного раза, просто никак родные транзисторы не мог найти и поставил КТ909Б получил 25вт примерно уже не помню точно.Почему не играл с мощностью, потому что у меня усилитель с общим катодом и для его раскачки вполне даже с головой хватает штатной мощи, а она на последних моделях аж за 25 вт.Все мои эксперименты в основном были связаны с улучшением качества микрофона и они есть здесь на ранних страницах с описанием что и как делал.А мощность не советую, особенно на АТ 5555, поднимать так как всё будет греться и в конце концов ваши irf520 сгорят от перегрева.


Сообщение отредактировал kolychka - Пятница, 22.02.2019, 21:23
