"Калючка"
kolychkaДата: Пятница, 03.06.2011, 19:00 | Сообщение # 16
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Не убиваемые лампы ГУ-81М,каким то образом я их вывел из рабочего состояния.У одной экранная сетка замыкает при подаче на неё напряжения,у другой происходят регулярно прострелы внутри баллона.Лампы раздеты из-за того что не влезали в корпус одетыми,больше никакой причины не было их раздевать.С низу контакты припаивались прямо к выводам.

Прикрепления: 5934197.jpg(81Kb)

kolychkaДата: Четверг, 09.06.2011, 17:12 | Сообщение # 17
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline

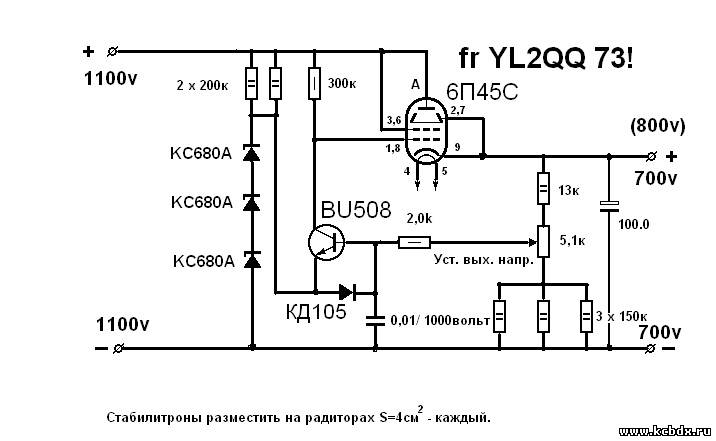

Это блок питания двухфазный (трансформатор стоит от Р-140, только двух-блочный, одну сняли). Сверху стоит отдельный блок питания минусового напряжения -310вольт и экранной сетки +730вольт. Стабилизатор собран по гибридной схеме на 6П45С и BU508. Работает схема по принципу - сделал и забыл.Схему прилагаю. Если необходимо описание и принцип работы, то могу описать или дать ссылку на первоисточник.Только у меня стоят вместо КС680А ламповые СГ15П, за неимением первых.

Добавлено (09.06.2011, 17:12)
---------------------------------------------
Сразу всё-таки напишу,что возможен возбуд и он устраняется очень легко .Самое эффективное средство против возбуждения - применение нескольких ферритовых колечек маленького диаметра, надетых на анодные провода. В некоторых случаях, эффективно применение стандартного дросселя на 100 мГн в цепи управляющей сетки. Можно то и другое сразу.Для тех,кто более подробно хочет прочитать вот ссылка на автора статьи.

http://www.cqham.ru/pa44_38.htm
После этих доработок,работать начинает с пол тыка,как говорят. tongue

Прикрепления: 4725857.jpg(93Kb) · 2281492.jpg(49Kb)

kolychkaДата: Четверг, 09.06.2011, 17:58 | Сообщение # 18
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Хочу всем показать фильтр нижних частот для подавления телевизионных помех MFJ-704.
Девятиполосный фильтр Чебышева, эксклюзивные конденсаторы MFJ с фторопластовым диэлектриком TeflonDielectric TechnologyTM, высокодобротные катушки индуктивности, экранирование заземляющих пластин и непроницаемый для радиочастот корпус обеспечивают прекрасную защиту от телевизионных и радиочастотных помех. Эксклюзивные конденсаторы с фторопластовым диэлектриком TeflonDielectric TechnologyTM обеспечивают чрезвычайно малые потери и исключают электрический пробой и нагрев конденсаторов – даже при максимальной мощности 1500 Вт с величиной КСВ в нагрузке 2:1! Фильтр обеспечивает работу с максимальной допустимой мощностью в частотном диапазоне 1,8 - 30 МГц. КСВ не превышает 1,3 для частоты 30 МГц при полном сопротивлении 50 Ом. Ослабляет сигналы с частотой выше 40 МГц
Я специально привёл эти паспортные данные и всем покажу фото этого фильтра и то, что находится внутри. Посмотрите пожалуйста, где там высокодобротные конденсаторы с фторопластовым диэлектриком TeflonDielectric TechnologyTM и сможет ли он выдержать заявленную мощность 1500ватт. Такой тонкий и кривой текстолит я в жизни ни разу не видел. Я написал на сайте компании которая торгует этим оборудованием, все, что может этот фильтр. Выдать эти паспортные данные, он может только во сне! Мое сообщение о том, что они продают радистам фуфло, торговцы удалили через два дня. Это фильтр - чистый обман, замануха, если бы они хоть раз показали,внутренности этого фильтра, то вряд ли кто его купил и продажа этого барахла резко бы снизилась!!! angry





Прикрепления: 4399951.jpg(53Kb) · 8792085.jpg(72Kb) · 2400139.jpg(62Kb)


Сообщение отредактировал kolychka - Четверг, 09.06.2011, 18:01

kolychkaДата: Воскресенье, 12.06.2011, 17:05 | Сообщение # 19
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Хотел заказать себе трансивер на 10/11 метров в Китае, но мне ответили, что минимальная партия 100 штук, вот и приехали.
А в Европе в интернет-магазинах цена на эти модели трансиверов около 160-250 евро, думал, что в Китае дешевле, а они заразы не продают у себя дома, только когда какая-нибудь фирма закажет минимальную партию только тогда начинают делать. И почему в Россию не завозят эти аппараты,мне кажется они пользовались бы успехом.

Вот такой хотел заказать - Anytone AT-5555. Usb, Lsb, AM, FM, программируется с компа, встроенный эхо-модуль, около 280 мелодий бипера, 21 ватт в однополосном и 15 в ЧМ и куча разных примочек.

Прикрепления: 6382963.jpg(70Kb)


Сообщение отредактировал kolychka - Вторник, 14.06.2011, 00:48

kolychkaДата: Пятница, 17.06.2011, 00:31 | Сообщение # 20
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Сегодня наконец поставил направленную антенну трёх элементную.КСВ почему то очень сильно убежало вверх ,хотя всё отрегулировал строго по инструкции,на 27700,вниз никак не хочет спускаться.Постепенно буду доводить до ума .Пока была в метре от крыши КСВ вогнал 1 на 27170,как только поднял на рабочую высоту,опять КСВ убежало вверх аж на 27650.







Пока без поворотного устройства.
Прикрепления: 2580471.jpg(56Kb) · 2103379.jpg(198Kb) · 2439232.jpg(632Kb)


Сообщение отредактировал kolychka - Пятница, 17.06.2011, 00:32

kolychkaДата: Воскресенье, 19.06.2011, 19:35 | Сообщение # 21
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Прибор ,измеряющий постоянное напряжение 5 киловольт, собран мною около 16 лет назад и служит верой и правдой до сих пор.Общее сопротивление резисторов составляет около 55.5 мегаом,головка на 50 микроампер.

Прикрепления: 2619954.jpg(144Kb) · 2269176.jpg(186Kb)

kolychkaДата: Воскресенье, 19.06.2011, 19:43 | Сообщение # 22
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Уже третий день проверяю свою направленную антенну,переключая на 5/8 и на три элемента,понял окончательно,что без поворотного устройства ,даже временно,не обойтись.В механике я не силён,поэтому присмотрел вот это чудо фирмы Hy-Gain .Эта модель расчитана на вес антенны не превышающий 10кг.

Прикрепления: 2792229.jpg(64Kb)

kolychkaДата: Воскресенье, 19.06.2011, 21:00 | Сообщение # 23
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Схема и описание великолепного согласующего устройства которое у меня работает уже 2 года.Всё зависит от качества деталей используемых в нём.Лично мне пришлось повозиться с катушкой 10-ти метрового диапазона.





Прикрепления: 1452189.jpg(306Kb) · 3680006.jpg(216Kb) · 8752977.jpg(242Kb)

kolychkaДата: Четверг, 23.06.2011, 00:06 | Сообщение # 24
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Искал по просьбе товарища разные доработки на радиостанцию DRAGON-SS485H, а потом подумал,что может кому будет интересно и решил здесь выложить.
Это схема



И ещё 3 документа с доработками станции.
Прикрепления: 9307129.gif(576Kb) · 3230044.xls(223Kb) · _S-___Dragon_SS.doc(34Kb) · __dragon-ss-485.doc(68Kb)


Сообщение отредактировал kolychka - Четверг, 23.06.2011, 00:08

kolychkaДата: Пятница, 24.06.2011, 01:15 | Сообщение # 25
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Кто живёт в квартире и не имеет возможности сделать заземление подойдёт вот эта схема .Полное описание схемы в прикреплении ниже.







Прикрепления: 7693966.jpg(38Kb) · _23.doc(64Kb) · 3377699.jpg(125Kb) · 2817178.jpeg(84Kb) · 0780116.jpg(80Kb)


Сообщение отредактировал kolychka - Пятница, 24.06.2011, 01:16

kolychkaДата: Суббота, 25.06.2011, 00:57 | Сообщение # 26
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Такое реле использую в выходном каскаде на двух ГК-71.Реле великолепное,но естественно хлопает при передаче,но надёжность,высший класс.

Прикрепления: 4723010.jpg(47Kb)

kolychkaДата: Воскресенье, 26.06.2011, 16:22 | Сообщение # 27
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Вот такой аппарат неплохо бы иметь.
Немецкое качество и надёжность. surprised

Прикрепления: 8856703.jpg(162Kb)

kolychkaДата: Воскресенье, 26.06.2011, 20:47 | Сообщение # 28
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Сухумский Ботанический сад и его коллекция cool



Это банановое дерево





Водяные лилии



Куст Китайского чая
Прикрепления: 4069417.jpg(100Kb) · 9779206.jpg(120Kb) · 8312362.jpg(132Kb) · 6109109.jpg(230Kb)

kolychkaДата: Воскресенье, 26.06.2011, 21:03 | Сообщение # 29
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline
Красивые места по дороге на озеро Рица.







Прикрепления: 1721332.jpg(159Kb) · 1654004.jpg(171Kb) · 4730025.jpg(151Kb) · 8783918.jpg(133Kb)

kolychkaДата: Воскресенье, 26.06.2011, 21:07 | Сообщение # 30
Генерал-майор
Группа: Пользователи
Сообщений: 446
Репутация: 0
Статус: Offline






Прикрепления: 3191089.jpg(190Kb) · 0678061.jpg(135Kb) · 2029820.jpg(119Kb) · 0135555.jpg(177Kb)
