| kolychka | Дата: Воскресенье, 26.06.2011, 22:55 | Сообщение # 31 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| г.Сухум, это наш драматический театр, он находится прямо 50 метров от моря.
Добавлено (26.06.2011, 22:55)
---------------------------------------------
Только чёрное, белое не люблю.
|
| |
|
|
| kolychka | Дата: Вторник, 28.06.2011, 01:02 | Сообщение # 32 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Дорога на озеро Рица.
Сообщение отредактировал kolychka - Вторник, 28.06.2011, 01:03 |
| |
|
|
| kolychka | Дата: Вторник, 28.06.2011, 01:07 | Сообщение # 33 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| А это плоды Бананового дерева, правда у нас бананы не созревают,но плоды дают, вот такие незрелые.
Ещё один вид на Озеро Рица.
|
| |
|
|
| kolychka | Дата: Воскресенье, 03.07.2011, 01:14 | Сообщение # 34 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline

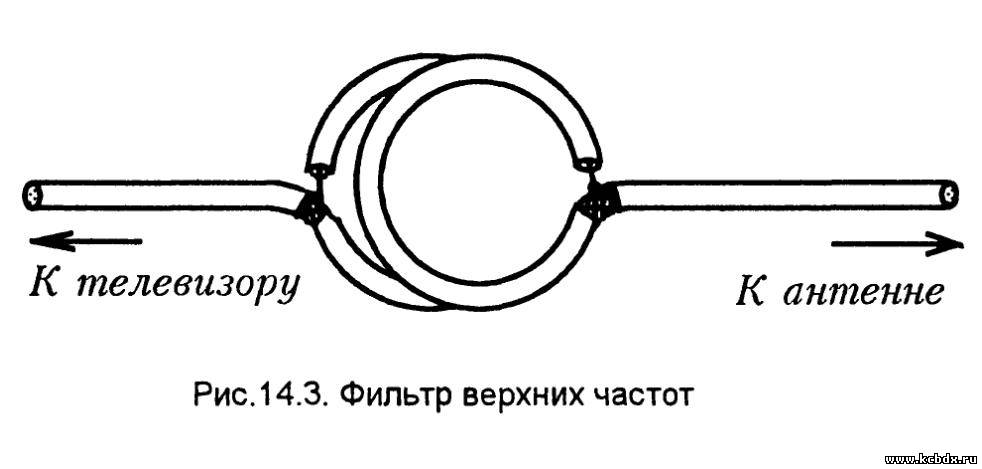

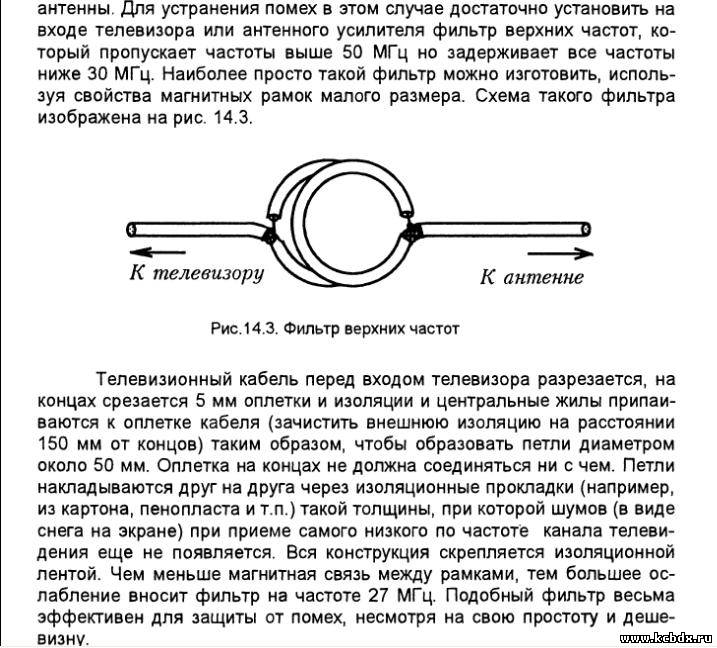

| Предлагаю попробовать ещё один фильтр верхних частот очень простой и эффективный, убедился сам, попробовав на своём телевизоре.
Сообщение отредактировал kolychka - Воскресенье, 03.07.2011, 01:16 |
| |
|
|
| kolychka | Дата: Воскресенье, 03.07.2011, 23:11 | Сообщение # 35 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline

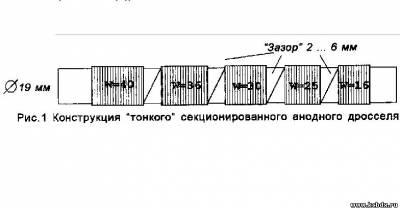

| Для тех кто конструирует усилители средней мощности,хочу предложить конструкцию анодного дросселя предложенную Александром Кузьменко, RV4LK , SK.Работает великолепно,проверенно несколькими конструкциями.Его можно порекомендовать для использования в усилителях мощности с максимальным анодным током до 1 А.Дроссель содержит пять секций, намотанных виток к витку, проводом ПЭВ-2 0,41 мм на фарфоровом каркасе диаметром 19 мм. Вывод секции с максимальным количеством витков подсоединяется к источнику анодного напряжения и блокировочному конденсатору Cбл, а другой вывод (секция с наименьшим числом витков) - к аноду лампы. Зазор между секциями выбирается от 3 до 6 мм (лучше 6) и его длина зависит от имеющегося каркаса.
Дроссель хорошо работает на основных коротковолновых диапазонах- На WARC диапазонах желательно проверить его на отсутствие паразитных резонансов. Простейший способ проверки можно осуществить с помощью неоновой лампочки. В рабочем режиме под нагрузкой (не обязательно на полной мощности) следует поднести неоновую лампочку к "горячему" концу дросселя (у анода лампы). Она должна очень ярко засветиться и по мере
продвижения к концу дросселя яркость свечения должна плавно уменьшаться без ярких вспышек и полностью прекратиться у "холодного" конца дросселя (возле блокировочного конденсатора). Яркие вспышки свидетельствуют о наличии паразитных резонансов. Если это условие выполняется, значит анодный дроссель пригоден для работы в Вашем усилителе.
Сообщение отредактировал kolychka - Воскресенье, 03.07.2011, 23:29 |
| |
|
|
| kolychka | Дата: Воскресенье, 03.07.2011, 23:29 | Сообщение # 36 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline

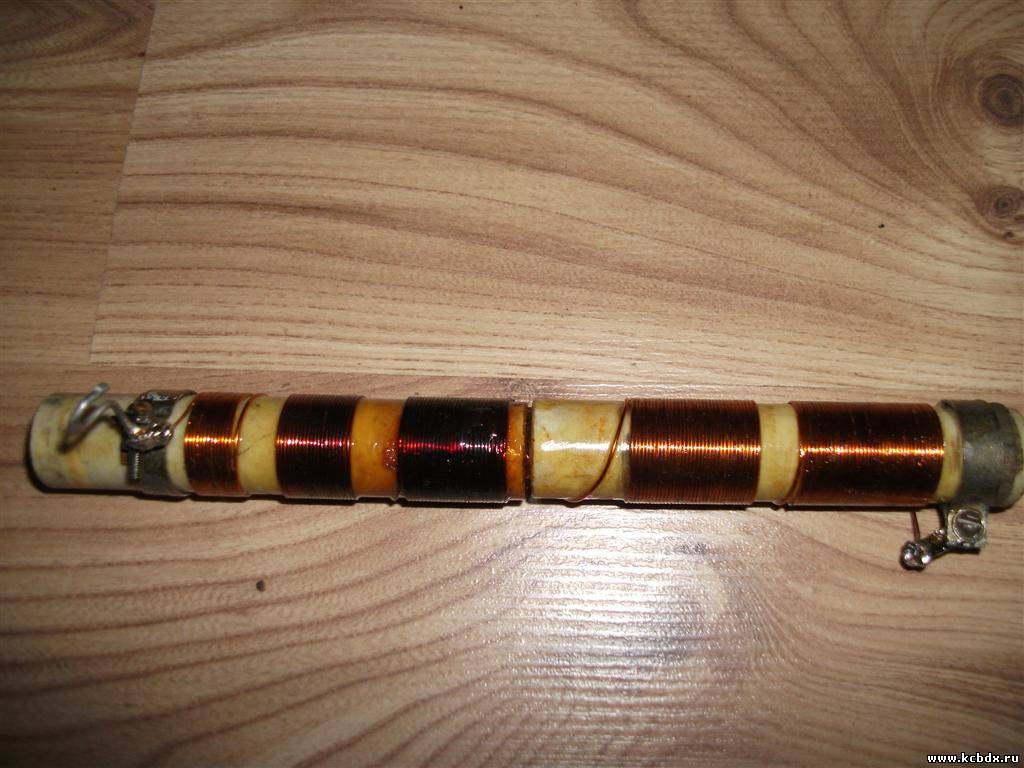

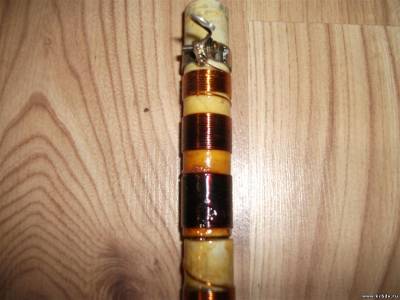

| А вот практическая конструкция этого дросселя, но поставленная автором не туда куда надо было , но во время изъята из конструкции при плановом осмотре (стоял в усилителе на ГУ-81М).Обошлись без жертв.Сказано же для усилителей средней мощности!!!!!!!!!:
Сообщение отредактировал kolychka - Воскресенье, 03.07.2011, 23:30 |
| |
|
|
| kolychka | Дата: Суббота, 09.07.2011, 00:49 | Сообщение # 37 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Саша, почему ты так зашифровался???, но Elfh, лично мне нравится.

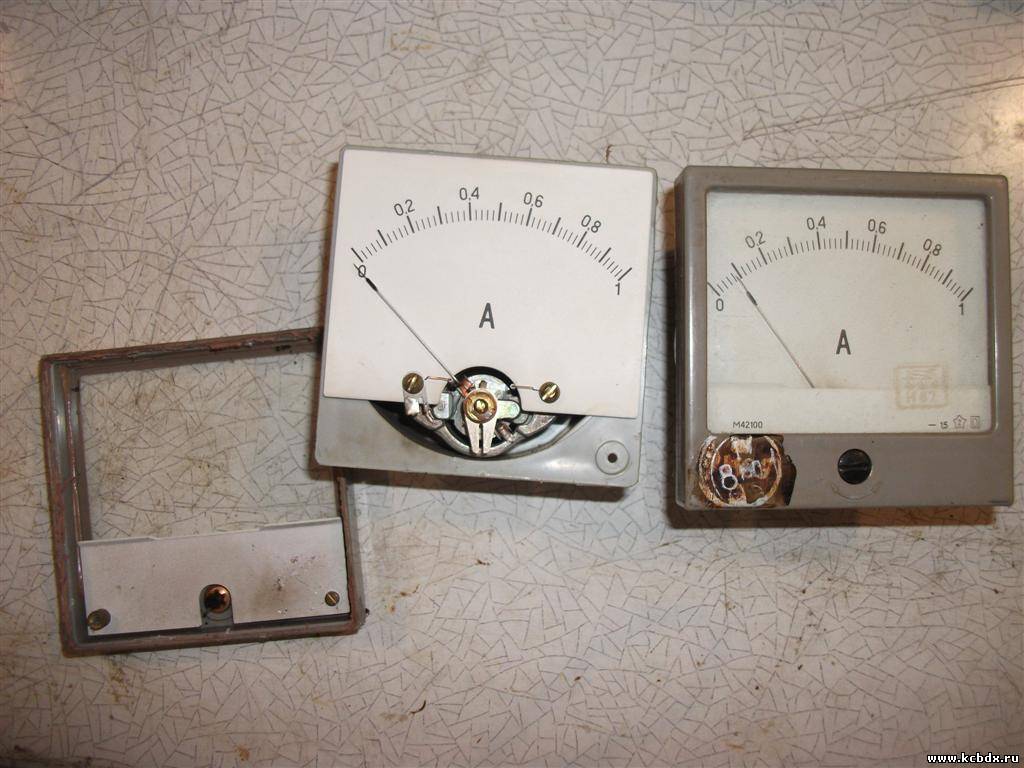

Вот показываю приборы аж 2 по 1 амперу,которые вылетели у меня, первый когда замкнула экранная сетка, второй когда прострелила лампа ,а стабилизатор экранной сетки только чихнул и то с легка, потому что ламповый.Лампа ГУ-81М.
|
| |
|
|
| kolychka | Дата: Понедельник, 11.07.2011, 01:16 | Сообщение # 38 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline

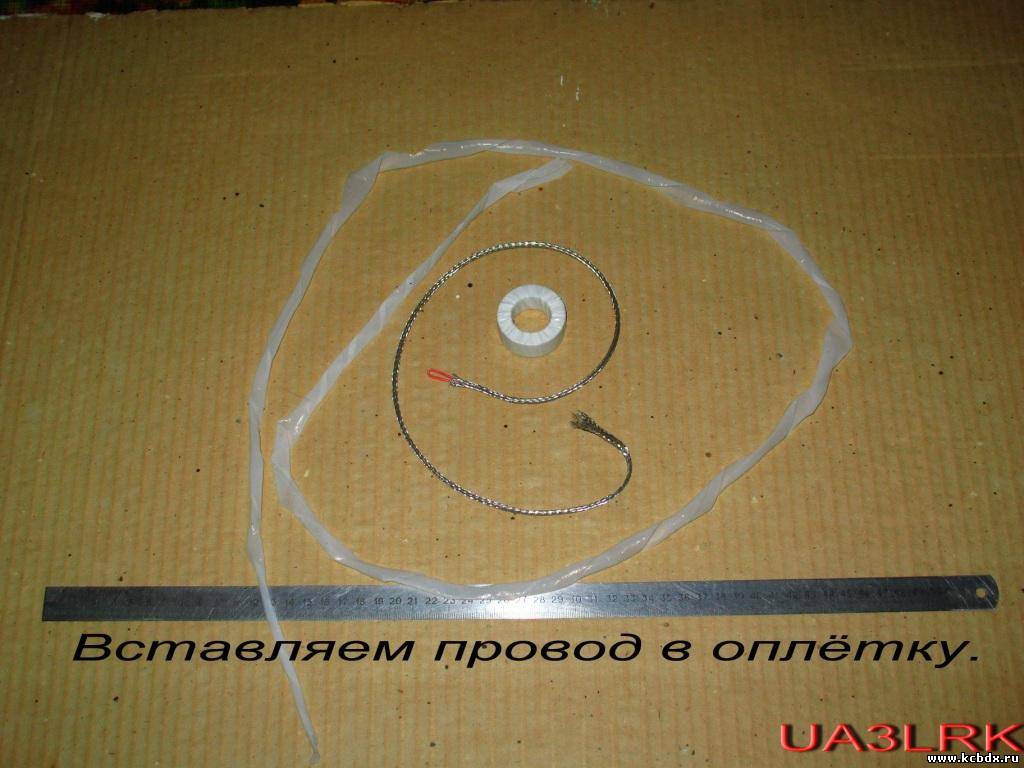

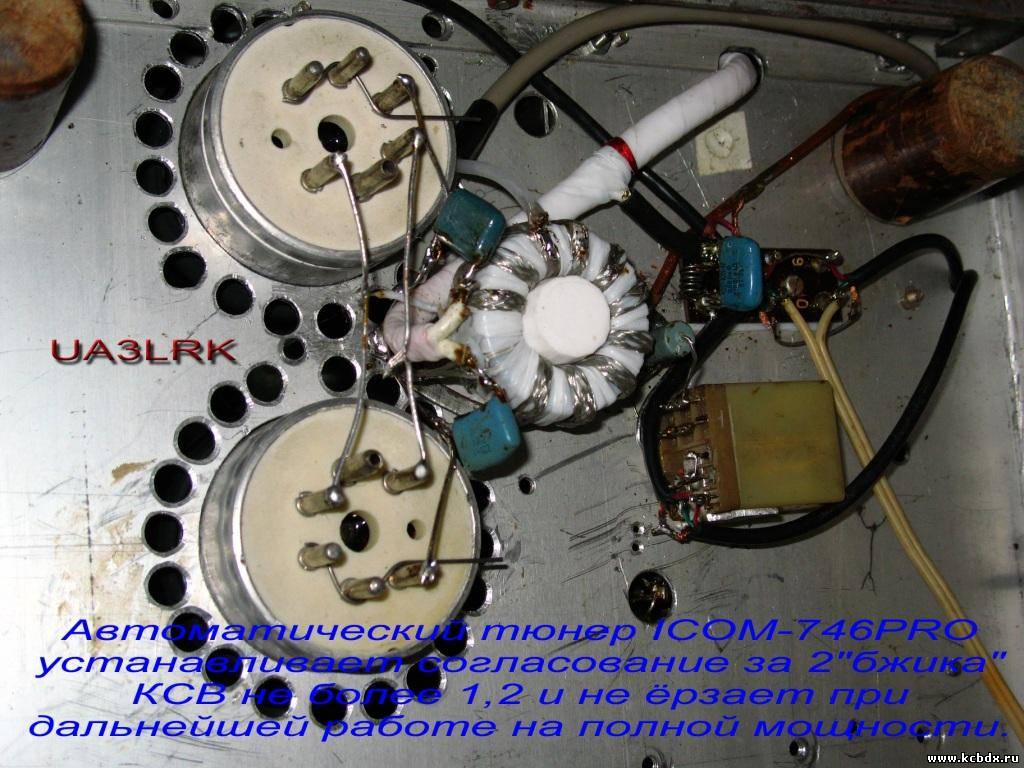

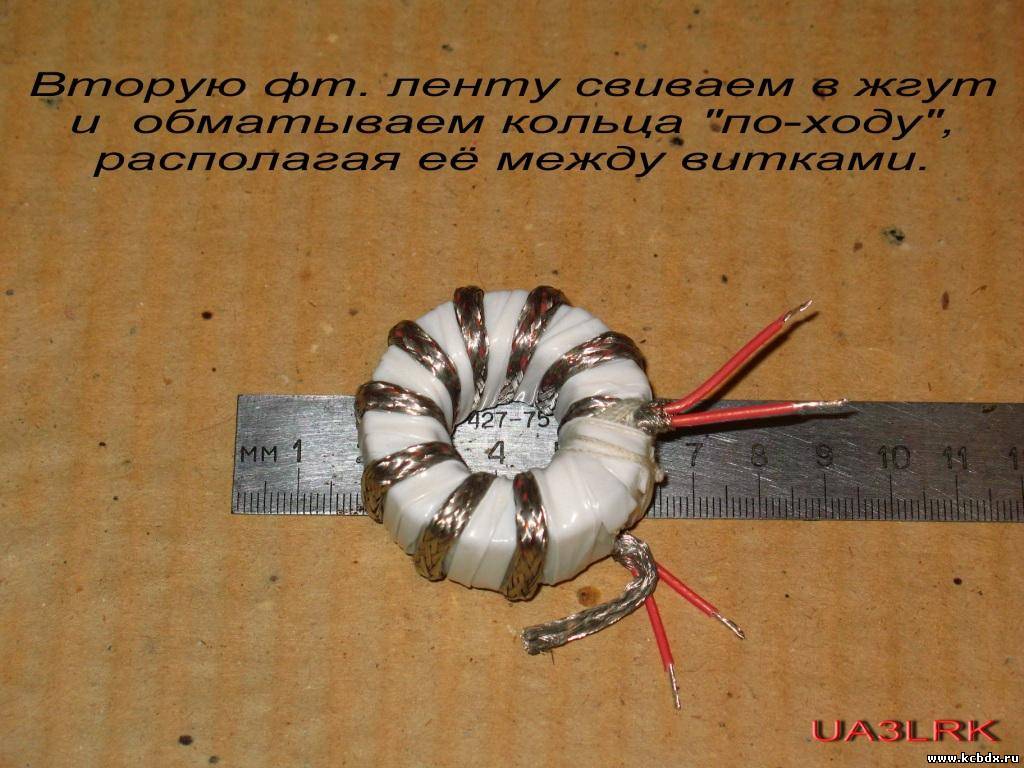

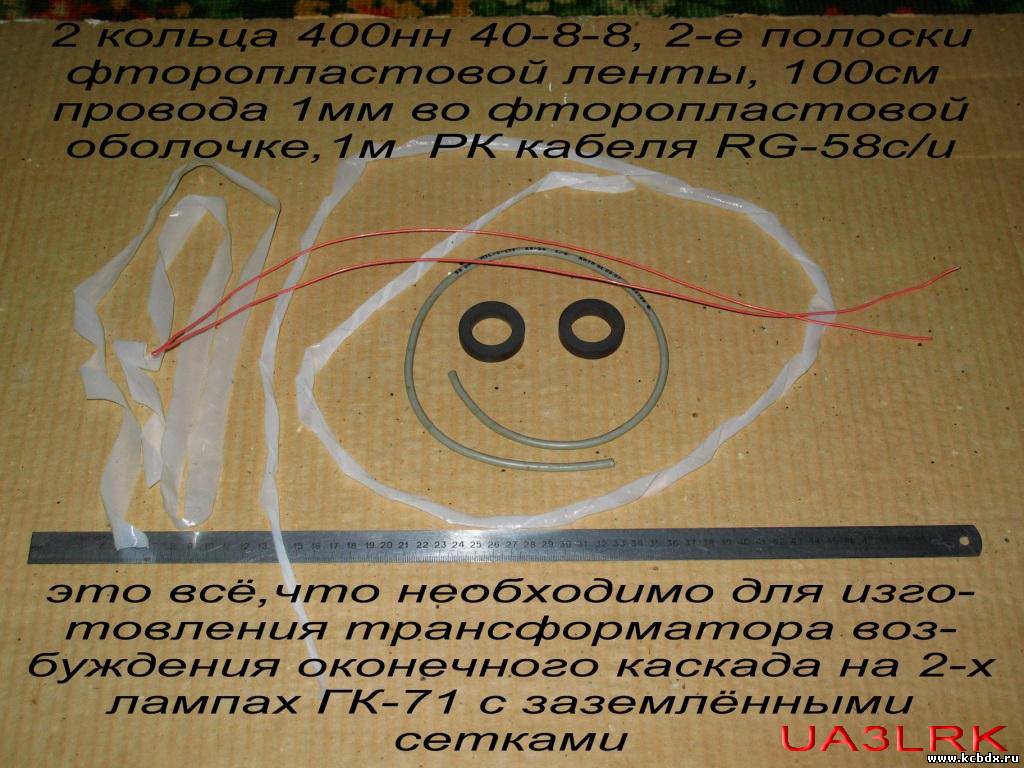

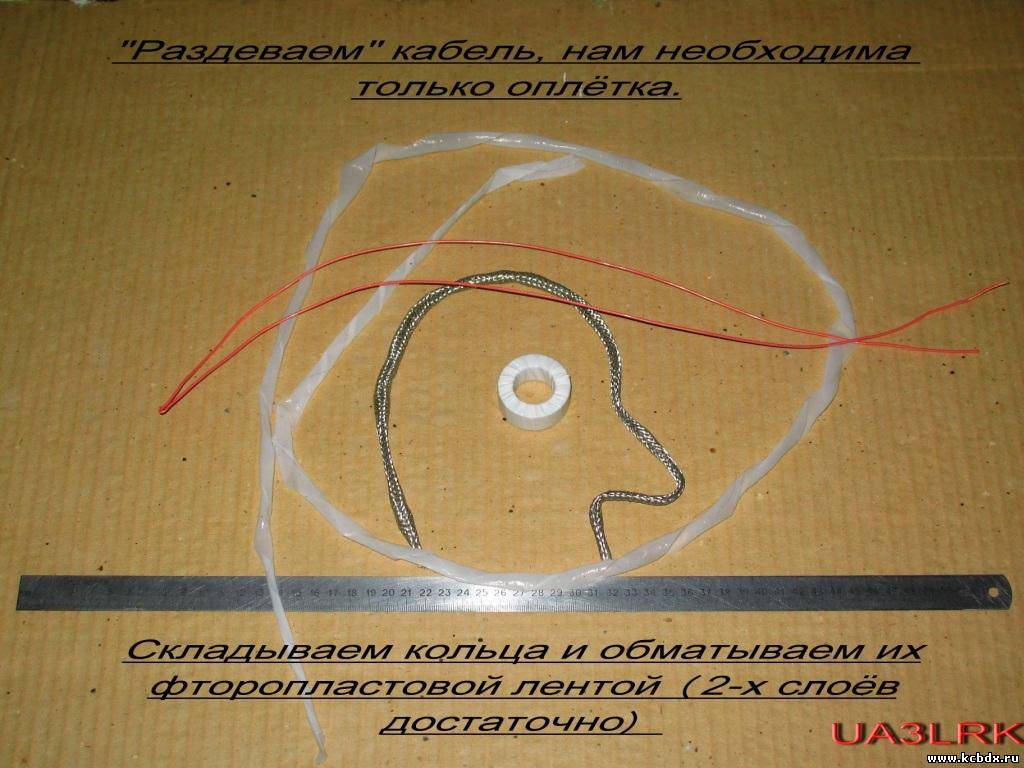

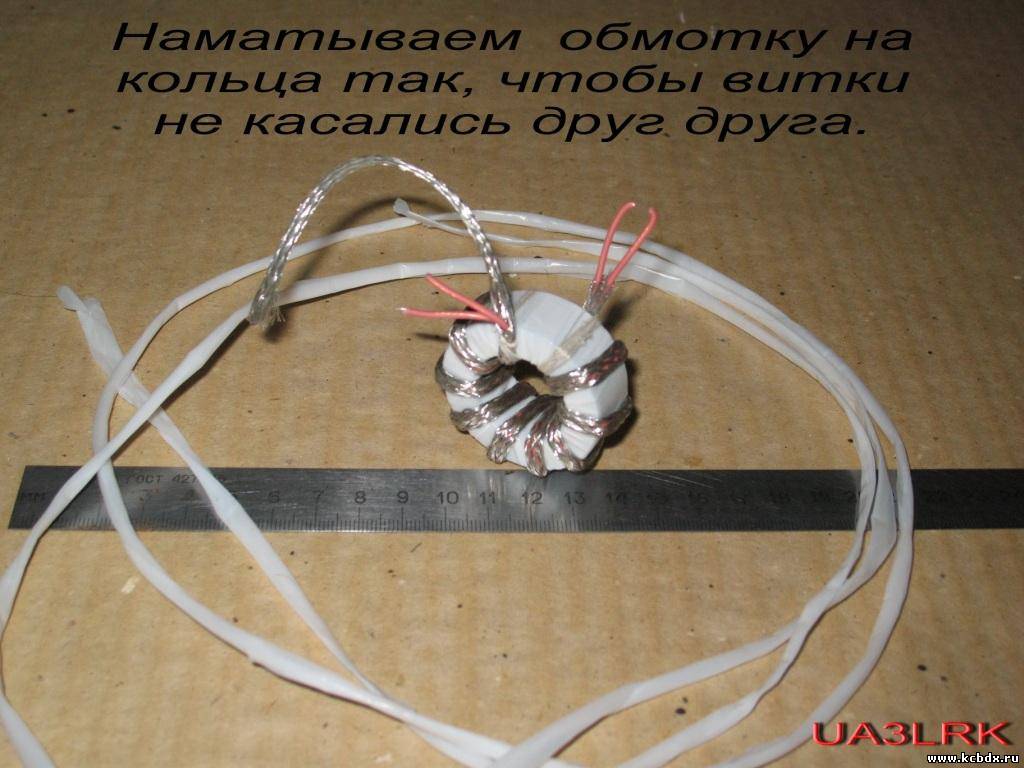

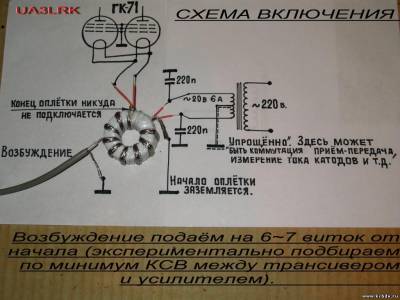

| Очень интересный способ согласования 2-х ГК-71 с общими сетками, предложил Александр Романов UA3LPK.Фото выкладываю ниже.Сам правда не пробовал, но схема и описание заинтриговали.
Сообщение отредактировал kolychka - Понедельник, 11.07.2011, 01:22 |
| |
|
|
| kolychka | Дата: Понедельник, 11.07.2011, 01:18 | Сообщение # 39 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Продолжение.
|
| |
|
|
| kolychka | Дата: Понедельник, 11.07.2011, 11:45 | Сообщение # 40 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Судя по всему такое согласование должно работать во всей полосе частот так как кольца с такой проводимостью используются прекрасно в фирменных КСВ метрах в частности в DIAMOND SX-100.Насчёт стержней не знаю, надо пробовать, но и со стержнями думаю работать должно.Стержни в приёмниках есть 600 и 400, а как их различить,ведь они практически не маркированы ни на одном ничего не видел.
P.S.Саша я на это уже не обращаю внимание, сам практически только на 27200.Правда работал бы и на КВ ,но мачту пока не восстановил, а вынимать её из основания и перебирать все секции ой как не хочется,лень матушка одолела.
Сообщение отредактировал kolychka - Понедельник, 11.07.2011, 11:56 |
| |
|
|
| kolychka | Дата: Пятница, 15.07.2011, 15:18 | Сообщение # 41 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Я всегда говорил,что из говна, никогда не получится конфетка из говна может получится только говно и больше ничего. Это я к тому, что мне принесли недавно корпус, кое-какие детали и попросили соорудить в этом корпусе нечто подобное усилителю на 3-х полтинниках. Я бы ни за что не взялся бы за это с такими деталями и с таким ржавым корпусом, если бы не умоляющие глаза, энтузиазм поработать в эфире и незабываемый огонёк в глазах (такой огонёк и у меня был, когда музыку крутил на 6П3С) человека просившего меня об этом. А человек то молодой и откажи я ему в просьбе, потух бы может этот огонёк, а может он попросил бы кого нибудь не столь щепетильного в этих вопросах и мы получили бы в эфире ещё один бульдозер, рядом с которым в соседних каналах никто ничего не услышал бы.

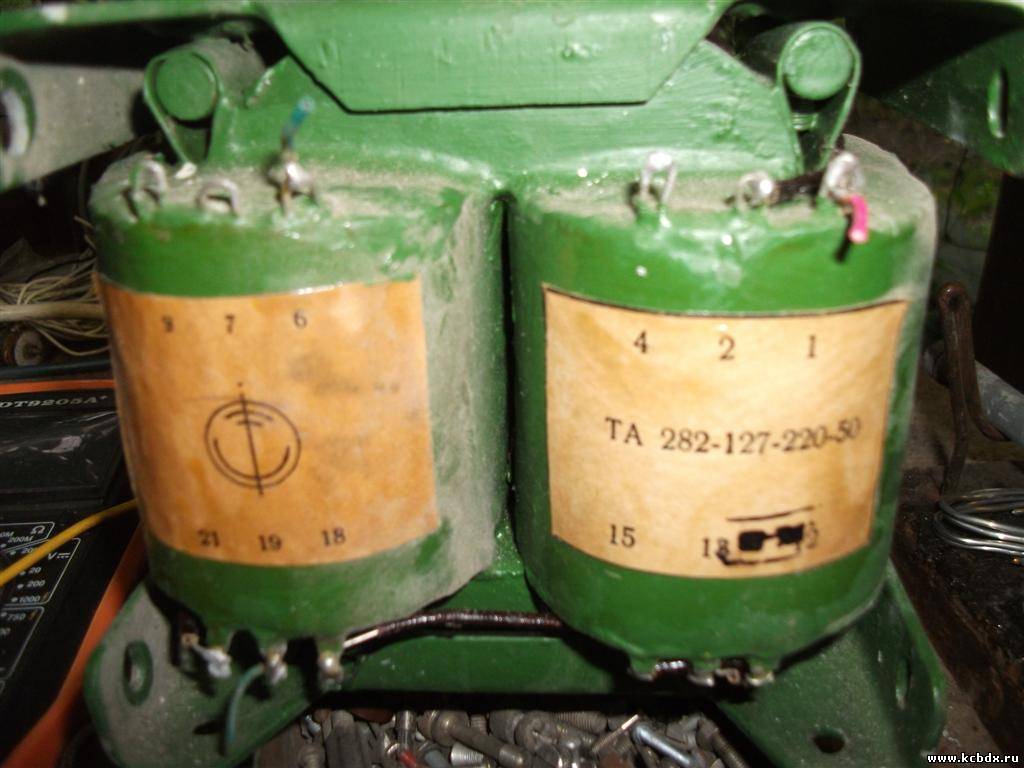

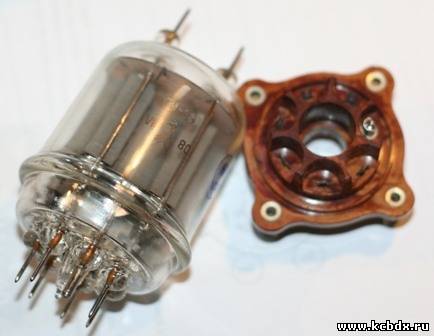

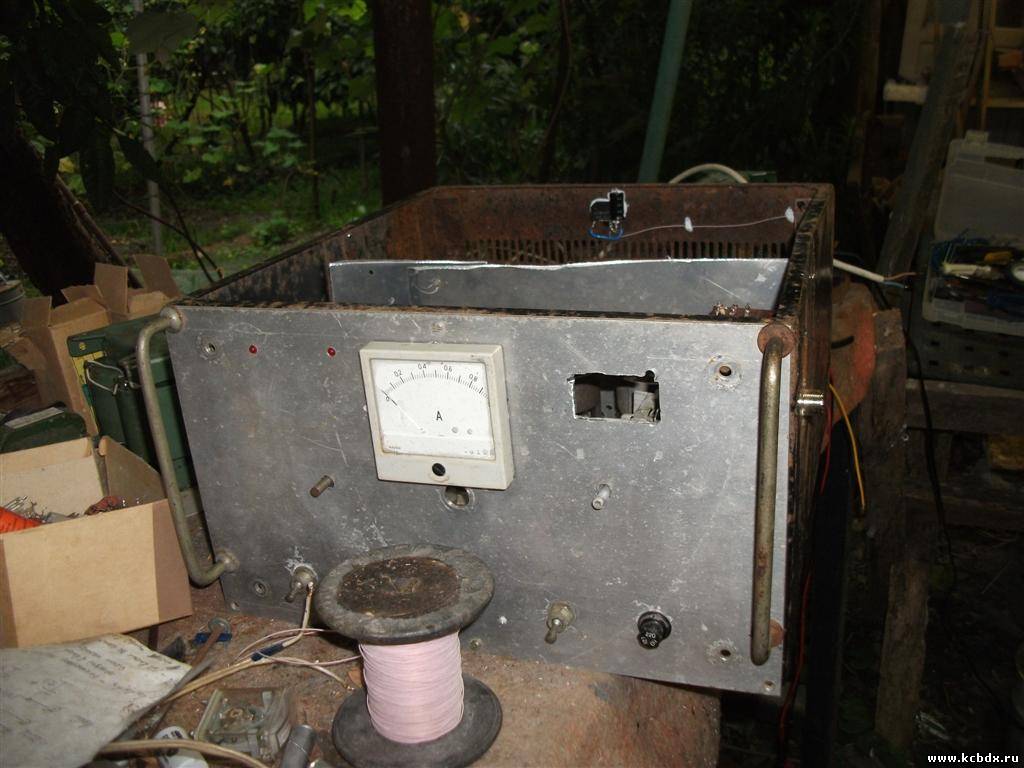

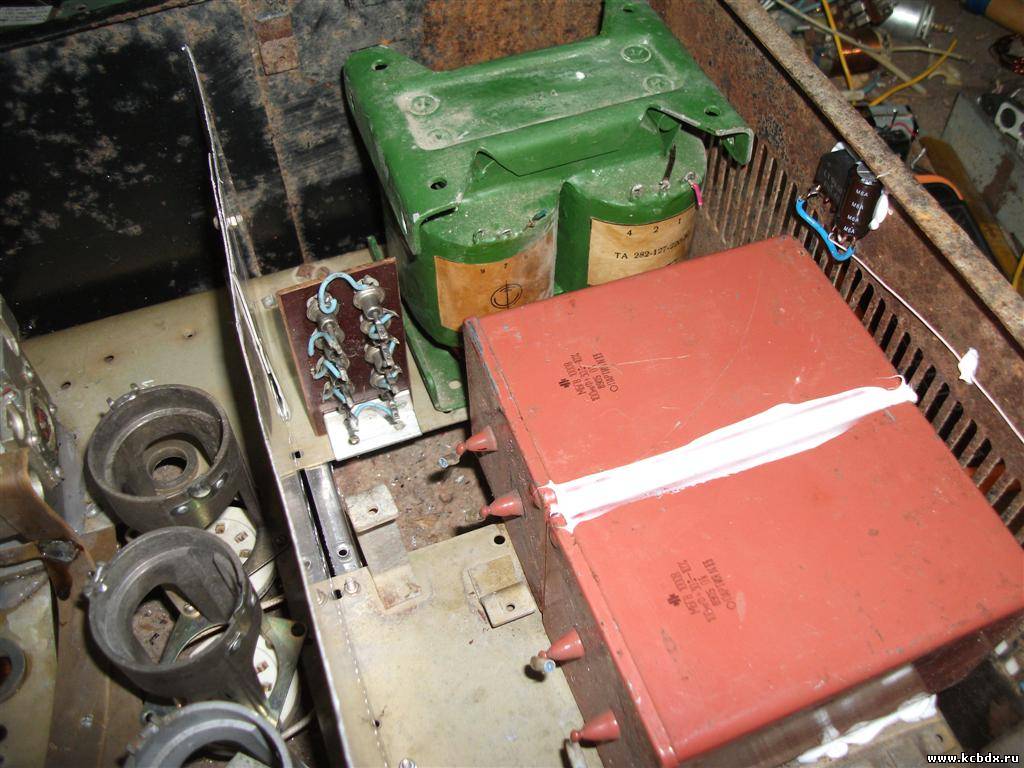

Короче выкладываю фото этого хлама и буду стараться из говна делать что-то чтобы сильно не "воняло"
Что из этого получится, потом покажу, надеюсь не особо выпачкаться...
Сообщение отредактировал kolychka - Пятница, 15.07.2011, 15:21 |
| |
|
|
| kolychka | Дата: Пятница, 15.07.2011, 19:43 | Сообщение # 42 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Вот немного обработал переднюю панель, бока будет сам доделывать в смысле шкурить грунтовать и красить.
|
| |
|
|
| kolychka | Дата: Пятница, 15.07.2011, 19:51 | Сообщение # 43 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline

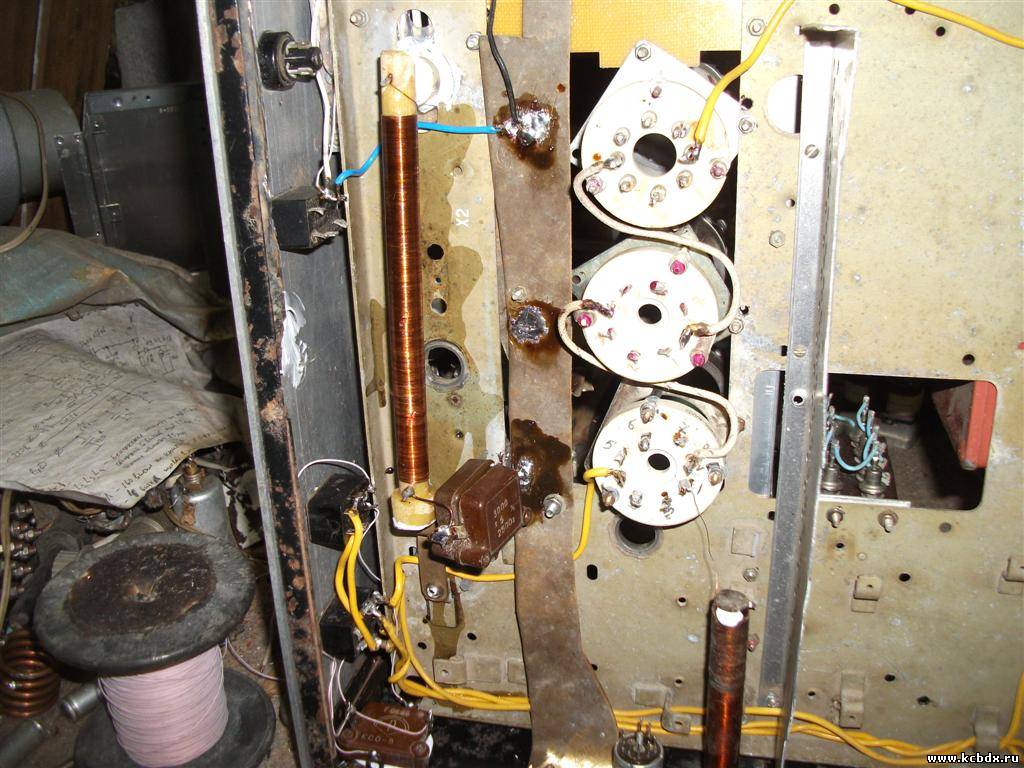

| Теперь внутренний монтаж уже почти готов, все напряжения подведены, панельки распаяны, реле коммутации подключены, П-контур тоже почти готов, нужно немного подстроить и посмотреть на что же он способен. Позывной оператора будущего работать на этом усилителе - "81", может кто услышит и потом даст оценку.
|
| |
|
|
| kolychka | Дата: Пятница, 15.07.2011, 20:03 | Сообщение # 44 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| В подвале ничего особенного нет разве, что антипаразитные катушки в анодах ламп, показавшие хорошие результаты в предыдущих конструкциях.На первый взгляд бросается вроде бы хаотичное расположение деталей, провода идущие в разные стороны, эстетический вид это конечно очень хорошо,но работающяя надёжно конструкция ещё лучше, а когда всё вместе то вообще замечательно, но так бывает редко.
Получилось то что получилось, всё таки не выставку везём. Ещё надо добавить шунтирующие конденсаторы по накалу и вроде бы всё, на обкатку.
Сообщение отредактировал kolychka - Пятница, 15.07.2011, 20:05 |
| |
|
|
| kolychka | Дата: Пятница, 15.07.2011, 21:36 | Сообщение # 45 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Нацарапал перышком на скамейке схему усилителя, правда у меня пока не стоит... ( П-контур по входу.)
Схема рабочая повторялась несколько раз.
П-контур по входу можно делать, а можно и нет, у кого как...
Если есть на выходе больше 15 ватт то можно и не делать.
Для облегчения не указана схема коммутации.
