| kolychka | Дата: Среда, 05.10.2011, 22:13 | Сообщение # 76 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline

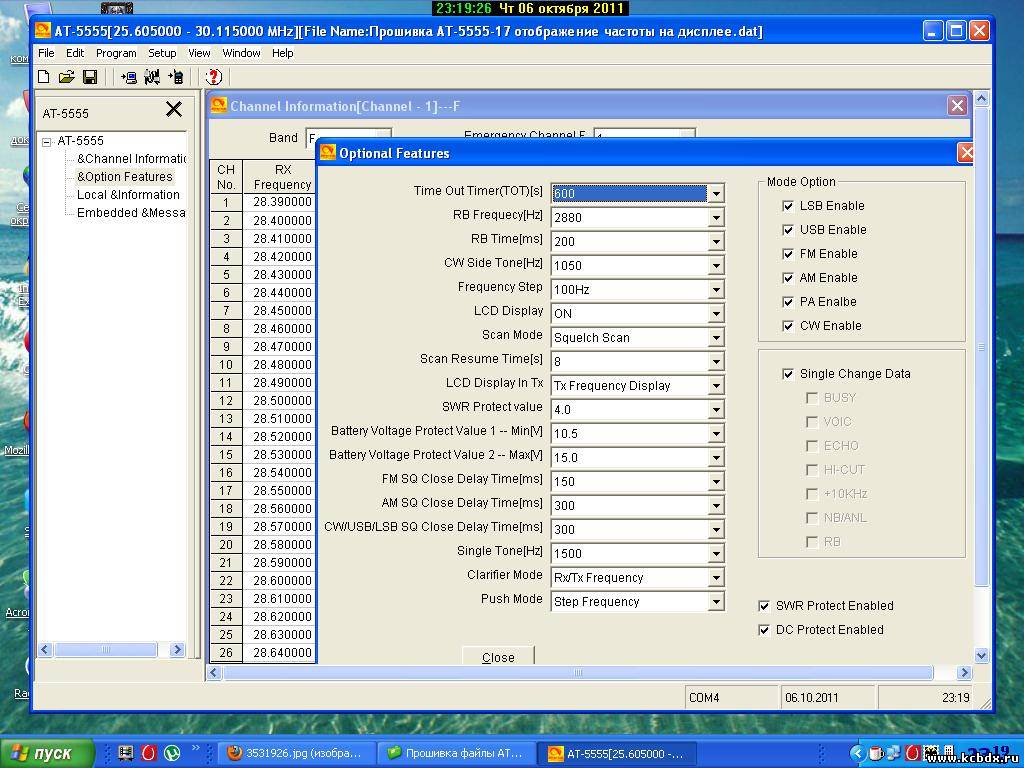

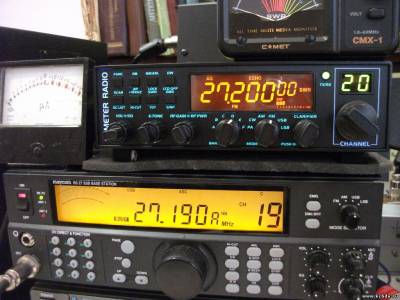

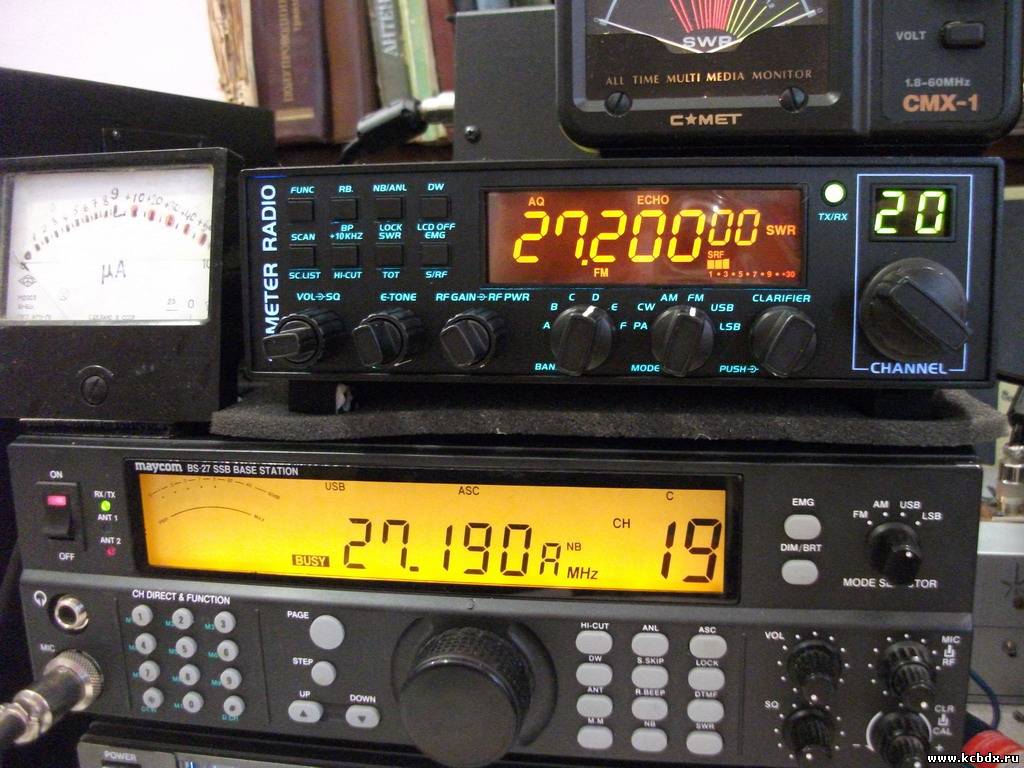

| Полностью перепрограммировал трансивер, ввёл частоту от 25.615- 28.780 и уже успел поработать на десятиметровом диапазоне, для проверки. Изменил тональность биппера, изменил его длительность, ввел ограничение на передачу, ограничение от низкого входного напряжения и от высокого, ввел высший предел ограничения работы на передачу при КСВ -5, ввёл возможность корректировать частоту во время передачи, изменил шаг сетки с 10Hz на 100Hz, что дало возможность переходить в нули при необходимости более оперативно , ну и ещё много разных мелких функций. Вот здесь лежит готовый файл с полностью готовыми функциями, можно скачать и прошить по быстрому не мучаясь.
Файл для скачивания http://webfile.ru/5588276
Молодец! Поздравляю. Теперь бы услышать это в эфире...
С уважением, Игорь, "50КСВ001"
Добавлено (05.10.2011, 22:13)
---------------------------------------------
Уже работаю Игорь, но к сожалению нет прохождения на Курск, гремит только Киргизия и Сибирь.
Кстати, сейчас такие же аппараты приобрели двое из Киргизской группы и будут Вас доставать эхом, сегодня уже "Алмаз" Рахимджан, баловался этой функцией.
Понимаешь, мой друг Геннадий, что меня доставать, я в эфире с 1970 года и в эфире встречал и лечил и не таких козлов!!! Меня поздно доставать! Дай бог каждому иметь такой огромный багаж за плечами в эфире, как у меня. Я каждый день бьюсь за чистоту 20-го общепринятого вызывного канала, поверь, не для себя, а для тех, кто еще не сумел или не успел установить нормальную антенну, для начинающих, понимаешь меня? А эти два КОЗЛА - "чуйская долина" и "76" из Киргизии, до такой степени засерают 20-ый канал, что иногда хочется просто свернуть им шею... Очень жаль, что находятся они уж очень далеко, этим и пользуются... Ведь специально становятся КОЗЛЫ на вызывной канал, специально, чтобы показать свое "Я"!!!
Сообщение отредактировал kolychka - Четверг, 06.10.2011, 23:21 |
| |
|
|
| kolychka | Дата: Воскресенье, 09.10.2011, 23:46 | Сообщение # 77 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Игорь,привет.

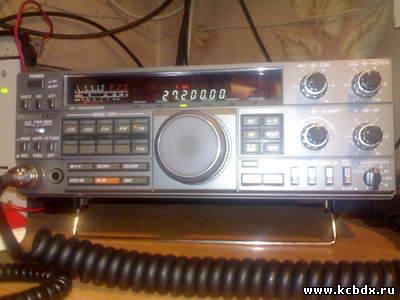

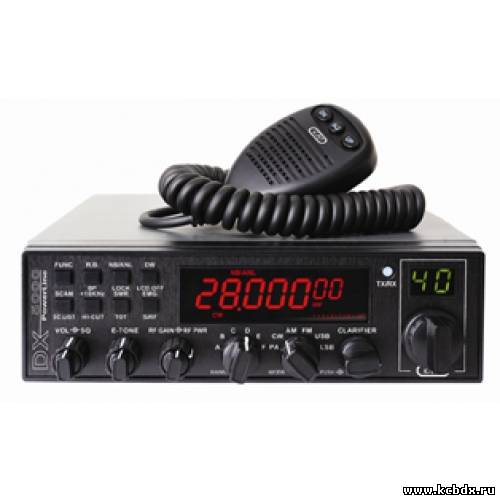

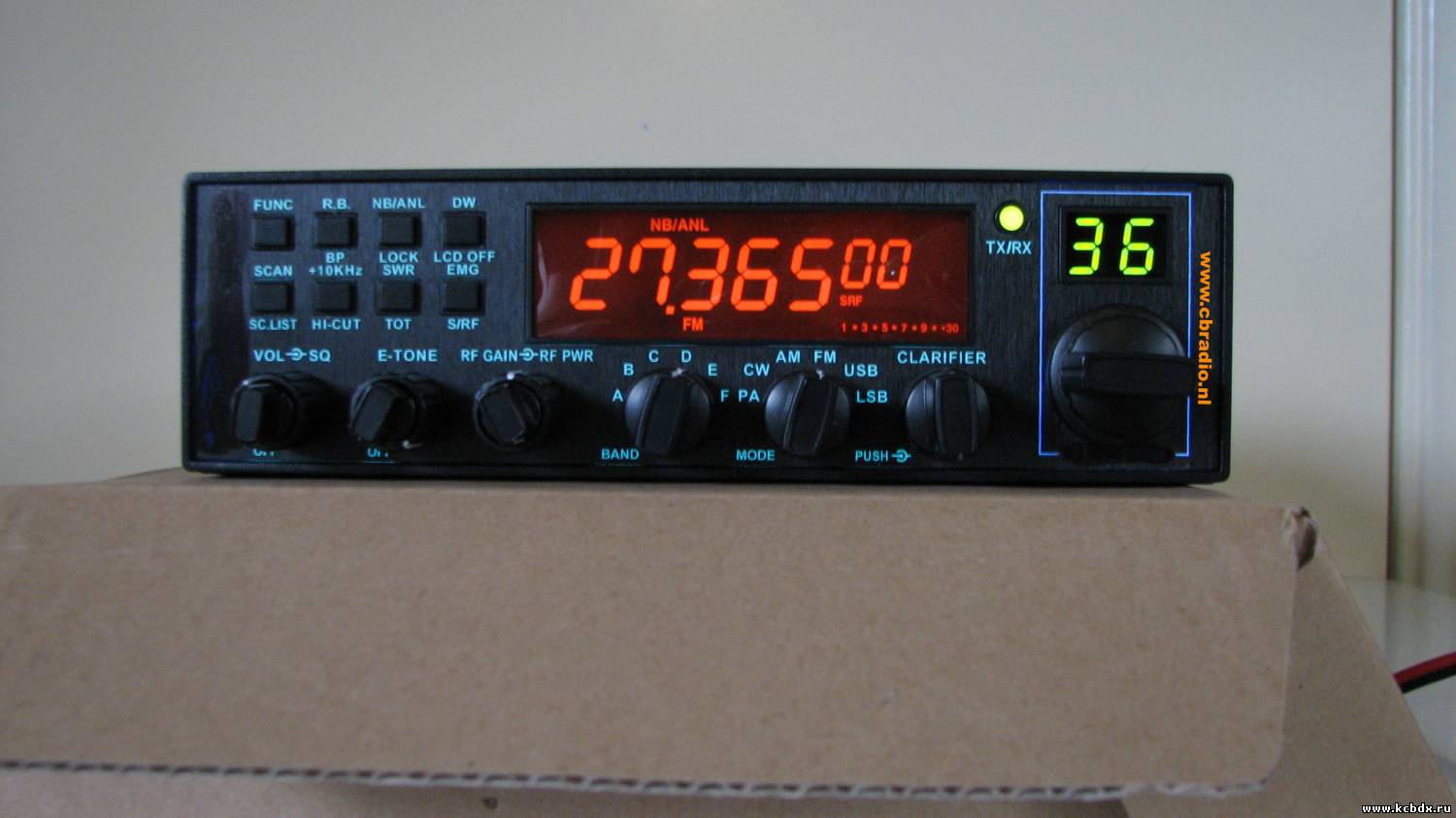

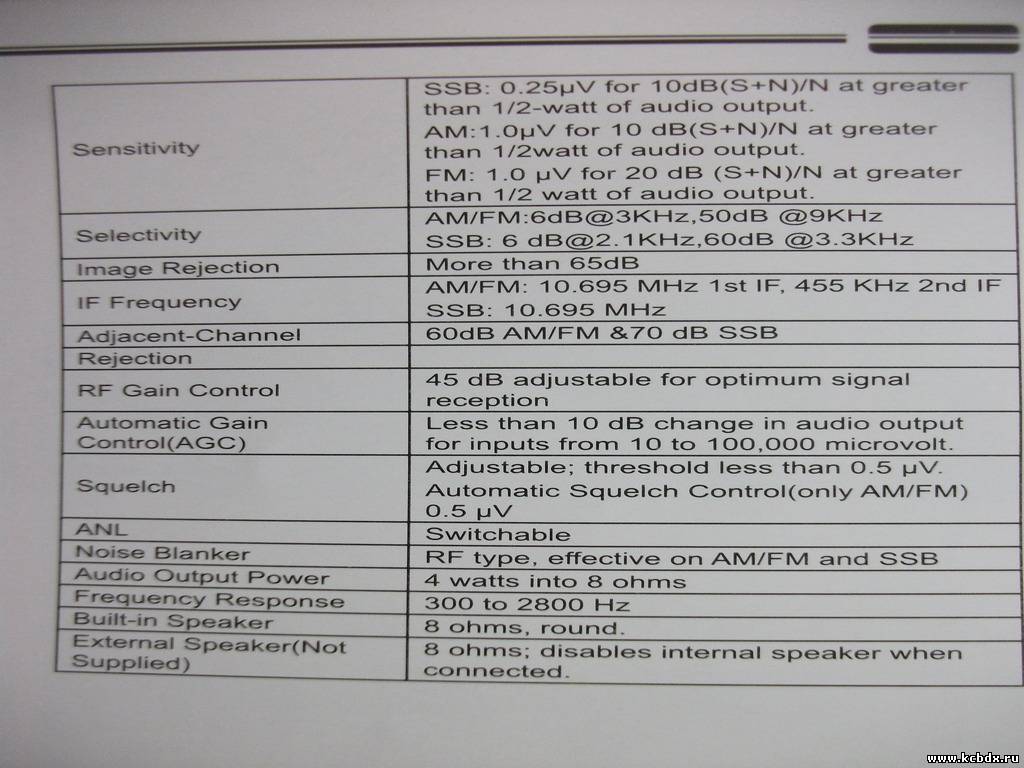

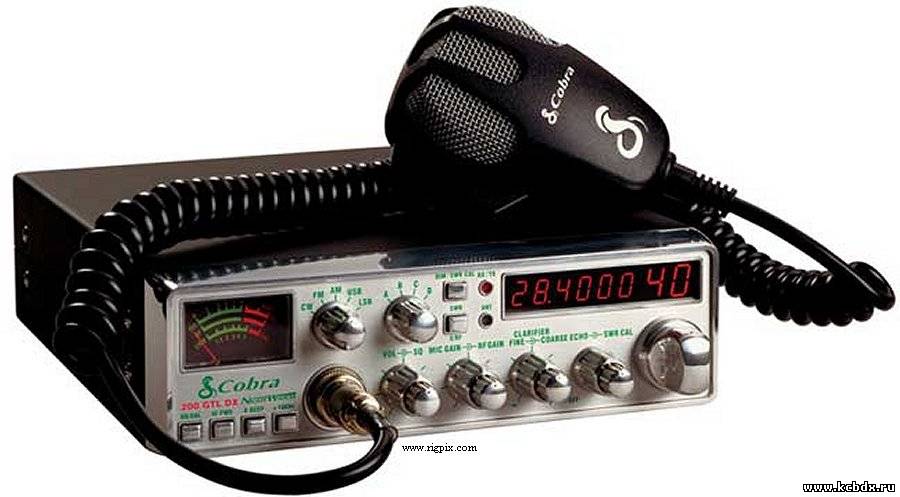

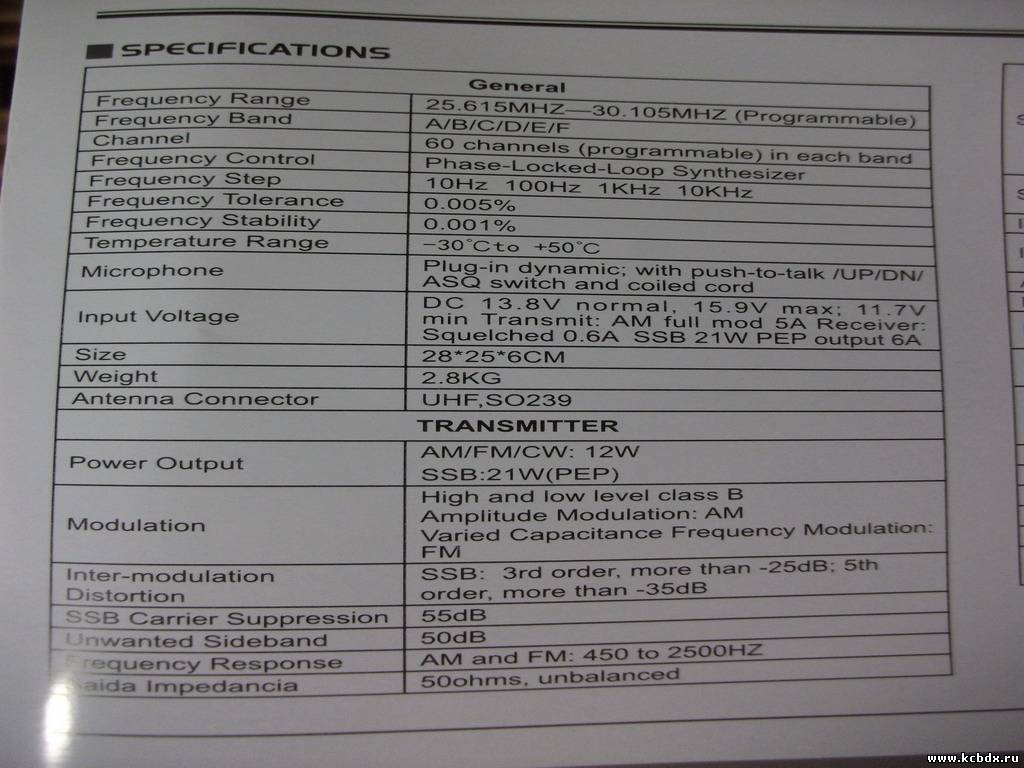

Это Maas DX-5000 или K-PO DX-5000 или Comtex CS-1000 DX , это всё одно и тоже, только выпускаются под разными названиями и что самое главное европейской сборки корпорацией K-PO и MAAS и под этими названиями продаются в Германии .
Кстати АТ-5555 из этой же серии, только китайская у нас с Рахимджаном, а он хочет европейскую сборку.
Я нашел фотки в инете...
Игорь, точно таки еже модели как у меня "АТ-5555", только сбоку будет надпись их модели, разницы по внешнему виду совершенно никакой нет, кроме названия и сборки.
Спасибо, я все понял...
|
| |
|
|
| kolychka | Дата: Среда, 12.10.2011, 01:13 | Сообщение # 78 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Вот фейхоа только набирает силу.
|
| |
|
|
| kolychka | Дата: Четверг, 20.10.2011, 20:18 | Сообщение # 79 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Всё понял,спасибо.
Я имел в виду, может есть новая партия с новой прошивкой аппарата.
Ребята с 9-го района тоже интересовались, сегодня звонил Раскат - Сергей, уточнял информацию.
Сергей, адрес файла находится на 9-ой странице в сообщение №131.
Если ссылка окажется не рабочей, то позвони мне , это не проблема.
Сообщение отредактировал kolychka - Четверг, 20.10.2011, 20:26 |
| |
|
|
| kolychka | Дата: Воскресенье, 30.10.2011, 12:13 | Сообщение # 80 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| У нас нет такого прохождения, как у Вас Игорь.
Ранним утром Сибирь, Дальний восток и в течении дня немного Европа , к вечеру это всё стихает и наступает мёртвая тишина до утра.
Теперь информация для тех кто использует АТ 5555, для того чтобы поднять немного усиление по микрофону,нужно поменять динамическую головку микрофона на электретный микрофон , с небольшой доработкой, но доработка уже будет в самом трансивере, так как в самой гарнитуре нет подходящего напряжения, а то что есть очень слаботочное.Места в трансивере хватает, вот оно отмечено красным кругом.
Я расположил пробный вариант небольшой платы, (размеры зависят от размеров применяемых деталей) долго не стал подбирать малогабаритные деталюшки , поставил то что попалось под руку, задача была посмотреть будет ли эффект или нет от этой доработки. Могу сказать, что эффект очень даже неплохой, усиление поднялось ощутимо, частотный спектр тоже можно подобрать, кому что нравиться.
Нужно просто включить плату в разрыв красного провода, внутри трансивера, выходящего из бокового разъёма гарнитуры.
Питание взято прямо с входного разъёма питания внутри станции.
Сообщение отредактировал kolychka - Воскресенье, 30.10.2011, 12:16 |
| |
|
|
| kolychka | Дата: Воскресенье, 30.10.2011, 12:31 | Сообщение # 81 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Вот схема включения электретного микрофона со всеми напряжениями, если их выдержать, работает хорошо.
|
| |
|
|
| kolychka | Дата: Понедельник, 07.11.2011, 01:12 | Сообщение # 82 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Вот знаменитые ''не убиваемые'' лампы ГУ-81М, аж три штуки, пали на боевом посту по вине своего хозяина.
Предупреждение всем - не завышайте экранное напряжение выше +650 вольт
Ваши лампы проработают много дольше, ну а если кто и работает с повышенным напряжением, а я знаю , что работают, то всё -таки это экземпляры ламп такие попали, а у основной массы радиолюбителей и у меня в том числе таких не оказалось .Как свидетельствует статистика ГУ-81М при повышенном напряжение на второй сетке может работать и с 1000вольт , но чтобы подобрать такие лампы надо их иметь как говорят вагон и две тележки.Навряд ли у кого дома окажется больше десятка ламп в запасе, а что бы подобрать их нужно больше, намного больше.Я вот тоже имел с десяток ламп, но за год понёс потери в количестве трёх штук и поэтому с небес спустился на землю, чего и другим желаю.
|
| |
|
|
| kolychka | Дата: Суббота, 12.11.2011, 20:21 | Сообщение # 83 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Вот и появились новые доработки по трансиверу АТ-5555 их любезно перевёл Фёдор Попченко (UN9GIR) и обещал полностью выложить на информационном сайте www.cbradio.kz.А сейчас вкратце о нескольких доработках.
Снижение громкости тона в режиме CW
В трансивере АТ5555 с завода очень громкий уровень тона в режиме CW, при этом схемой не
предусмотрена его регулировка. Доработка заключается в разрезании дорожки на нижней стороне печатной
платы и подгонка громкости подстроечным резистором. Дорожка аккуратно перерезается острым ножом в
указанном на фото месте и снимается эмаль на расстояние, необходимое для установки подстроечного
резистора номиналом 10кОм. Резистор устанавливается в разрыв линии, третий вывод припаивается к
массе в ближайшей точке.

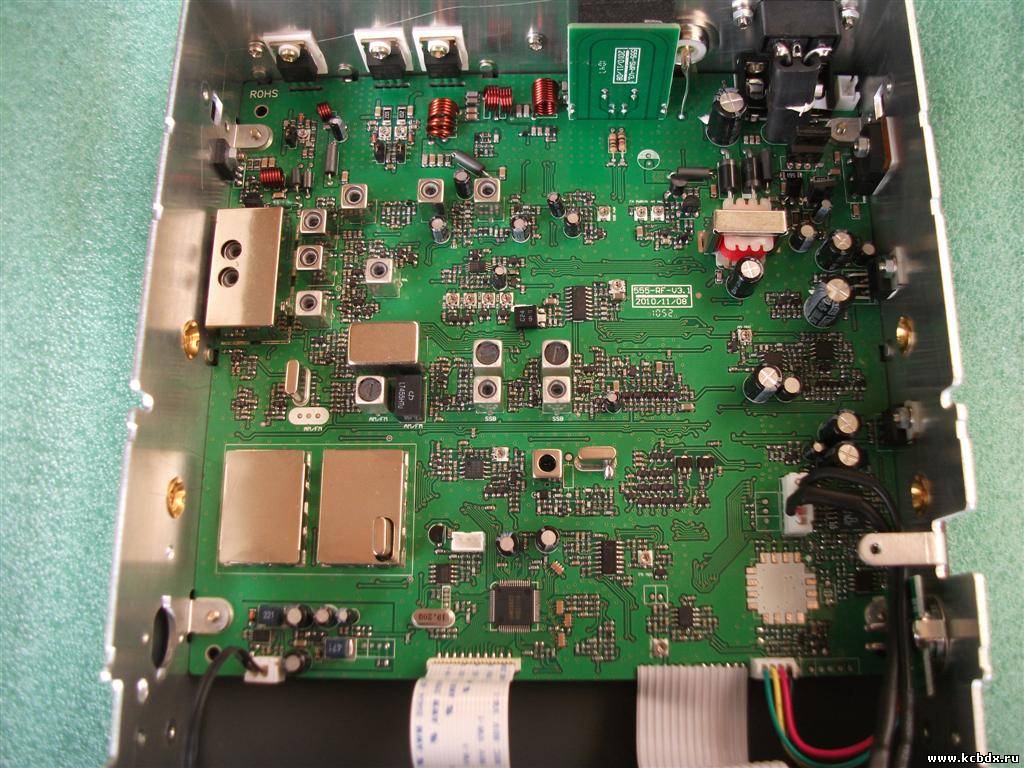

На рисунке слева выделена часть платы, где находится требуемая дорожка. На рисунке справа –
перерезанная дорожка. Группа из пяти контактов в левой части – это микросхема звукового усилителя.
Точка для подключения массы находится выше дорожки.
Соскоблите эмаль рядом с отверстиями по обе стороны от разреза и покройте дорожки тонким слоем
припоя.
Припаяйте один вывод подстроечного резистора к массе, затем убедившись, что его выводы находятся на
одном уровне с дорожкой, разрежьте дорожку. Затем припаяйте другие выводы по обе стороны от разреза.
Отрегулируйте желаемый уровень громкости тона.
Сообщение отредактировал kolychka - Суббота, 12.11.2011, 21:10 |
| |
|
|
| kolychka | Дата: Суббота, 12.11.2011, 20:45 | Сообщение # 84 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| 2. Предотвращение нагрева микрофонного разъема при работе
Эта доработка предотвращает нагревание боковой стороны трансивера и микрофонного разъема во время
работы.
Нагревание происходит из-за AM / FM-регулятора передачи и, так как он крепится болтами к боковой
стороне шасси вместе с микрофонным разъемом, через некоторое время работы на передачу микрофонный
разъем нагревается. Для исправления этого надо переместить указанный регулятор на заднюю панель
радиатора.

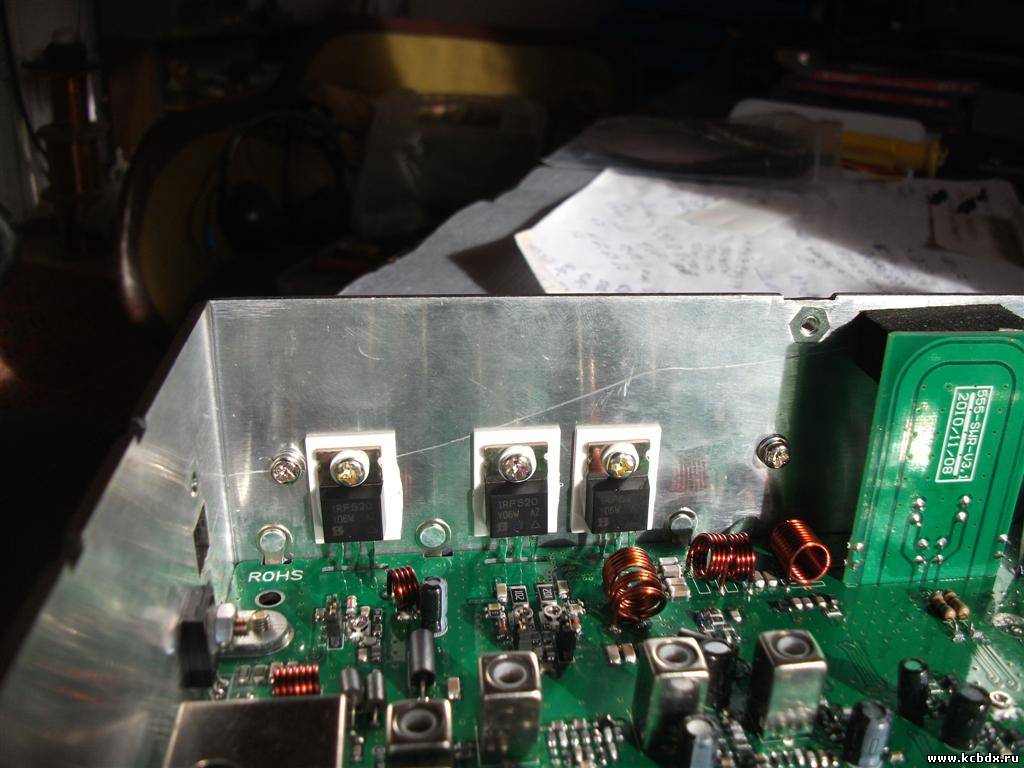

Транзистор вписывается в пространство, показанное на рисунке. Вам нужно будет просверлить маленькое
отверстие, через радиатор и шасси, чтобы смонтировать его в его новом месте.
Чтобы разместить его таким образом, Вам может понадобиться согнуть выводы регулятора осторожно
набок, чтобы провода направлялись примерно перпендикулярно крышке. Потребуется заменить крепежный
болт на более длинный, а также использовать керамические теплопроводящие шайбы.
Довольно сложно выпаять транзистор не повредив его посадочное место на плате, если это случится то Вам
придется припаять провода с другой стороны к SMD конденсатору. Соедините выводы регулятора
проводами с точками на плате, где он был установлен. Не перепутайте правильность подключения.
Маршрут по которому можно проложить провода, виден на фото справа.
Перед включением радио, убедитесь, что шасси НЕ имеет электрического контакта с коллектором
(металлическая вкладка) транзистора. Если это так, у вас будет короткое замыкание между шасси и
транзистором. Это приведет к повреждению (вероятно, пробою) регулятора.
Установка значительно кулер с этого мода. Радиатор, очевидно, горячее, делать то, что он должен делать -
избавление от избыточного тепла.
Сообщение отредактировал kolychka - Суббота, 12.11.2011, 20:46 |
| |
|
|
| kolychka | Дата: Суббота, 12.11.2011, 20:51 | Сообщение # 85 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| 3. Улучшение стабильности частоты
Для улучшения стабильности частоты при длительной работе трансивера рекомендуется заменить smd
резистор сопротивлением 56кОм (обозначенный 563, см левое фото) на обычный резистор таким же
сопротивлением (см фото справа)
|
| |
|
|
| kolychka | Дата: Суббота, 12.11.2011, 20:54 | Сообщение # 86 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| 4. Обозначение выводов разъема тангенты
Внимание! Никогда не замыкайте выводы 4 и 1! Это приведет к выходу трансивера из строя!
|
| |
|
|
| kolychka | Дата: Суббота, 12.11.2011, 20:58 | Сообщение # 87 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| 5. Улучшение приема в режиме FM
Для улучшения качества звука в режиме приема FM надо заменить один конденсатор С64 10нФ на
конденсатор 47нФ
|
| |
|
|
| kolychka | Дата: Суббота, 12.11.2011, 21:02 | Сообщение # 88 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| 6. Улучшение работы системы АРУ
Трансивер имеет очень чувствительный приемник, что становится проблемой при приеме мощных сигналов.
Для увеличения динамического диапазона приемника нужно внести следующие изменения в схему АРУ
1. Изменить значение сопротивления R164 (3.9кОм) на 910 Ом
2. Изменить значение сопротивления R75 (680 Ом) на 330 Ом
3. Изменить емкость конденсатора С5 (47 мкФ/10В) на 100 мкФ/10В
R164 находится тут (выделен красным цветом)
R75 и C5 можно найти тут
|
| |
|
|
| kolychka | Дата: Суббота, 12.11.2011, 21:05 | Сообщение # 89 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| 7. Улучшение работы регулятора чувствительности RF
Регулятор чувствительности RF хорошо работает примерно на ¼ оборота, в остальных положениях его
влияние незначительно. Для изменения этого надо установить резистор сопротивлением 2 кОм между 9 и 12
выводами гибкой шины, как показано на фото.
|
| |
|
|
| kolychka | Дата: Суббота, 12.11.2011, 21:09 | Сообщение # 90 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| 8. Точная настройка частоты (заводская калибровка)
На фото ниже представлены места расположения резистора и точки подключения прибора измеряющего
частоту.
1. Заменить резистор R567 с 56кОм на 33кОм.
2. Настройка
Нажать и удерживать кнопку "FUNC" во время включения питания; затем нажать один раз кнопку "RB",
затем нажать один раз кнопку "AN/ANL" , затем нажать один раз кнопку "DW",трансивер перейдет в
сервисное меню, при этом на LCD экране отобразятся символы BFXXX, (где XXX цифровое значение
настраиваемой величины) и Вы можете настраивать частоту для каждого режима, шаг за шагом:
A. Переключиться в режим CW. Вращением ручки CLARIFIER добиться частоты в точке измерения 10.6950
МГц.
B. Переключиться в режим FM. Вращением ручки CLARIFIER добиться частоты в точке измерения 10.6950МГц.
C. Переключиться в режим LSB. Вращением ручки CLARIFIER добиться частоты в точке измерения 10.6925
МГц.
D. Переключиться в режим USB. Вращением ручки CLARIFIER добиться частоты в точке измерения
10.6975 МГц.
Выключить трансивер для сохранения сделанных настроек и выхода из режима калибровки.
Информация представлена Dan, MW0UZO и компанией-производителем Qixiang Electron
Science & Technology Co., Ltd.
Обработка и перевод с английского UN9GIR www.сbradio.kz
|
| |
|
|
|
