"Калючка"
| |
| ГЕША | Дата: Суббота, 31.03.2012, 22:15 | Сообщение # 151 |
 Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Привет КОЛЮЧКА !!!! Ген, добился сегодня от АТ-5555 оперативности при переходе с 5 в 0. Взял сетку А и зашил её частотами сетки D только вместо 5 ввёл 0. Вроде всё получилось.Геннадий, кому нужено могу выслать готовый файл.
|
| |
| |
| kolychka | Дата: Понедельник, 02.04.2012, 16:17 | Сообщение # 152 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline
| Геша, привет.Вы правильно поступили у меня так уже давно сделано, но только сетка В , так как 27200 у меня это сетка С и когда надо переключиться в пятёрки я просто переключаю один клювик переключателя сеток и оказываюсь на той же частоте только по пятёркам.Но это мера вынужденная, так как более оперативного способа переключения нет, как только крутить ручку кларифера..Правда при таком способе мы теряем определённую часть диапазона, но с этим можно мириться так как эта часть совсем не используется нами для проведения связей.
|
| |
| |
| kolychka | Дата: Суббота, 14.04.2012, 18:52 | Сообщение # 153 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline
| Всех поздравляю с наступающим праздником Пасхи!!!
Пусть в этот день будет хорошее прохождение целый день!!!
Сообщение отредактировал kolychka - Суббота, 14.04.2012, 18:53 |
| |
| |
| kolychka | Дата: Воскресенье, 22.04.2012, 01:06 | Сообщение # 154 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

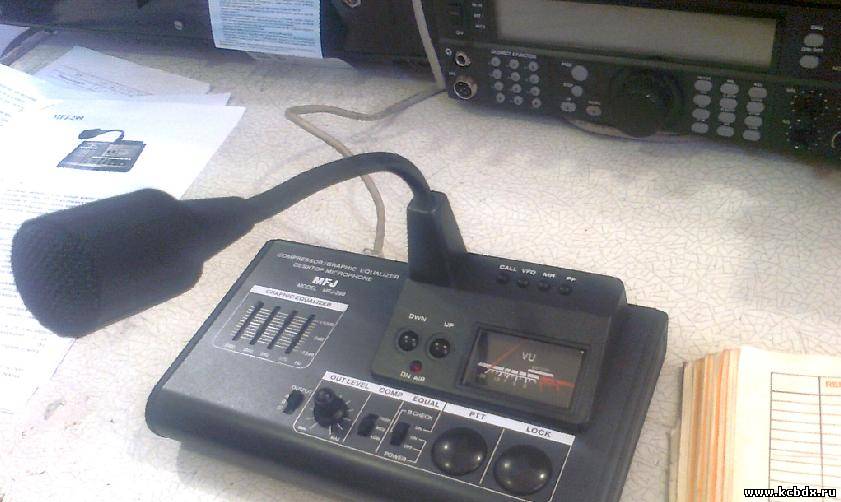

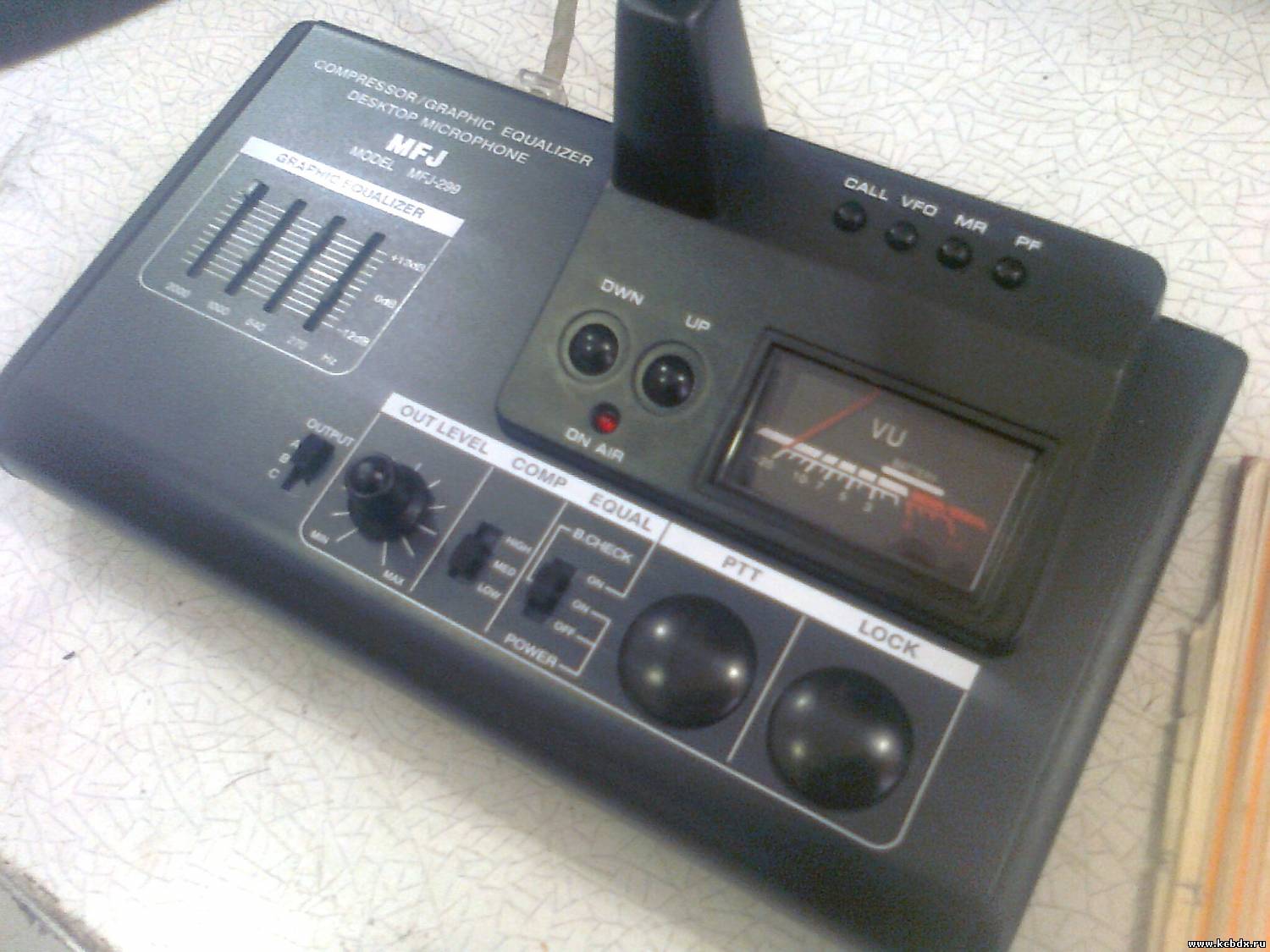

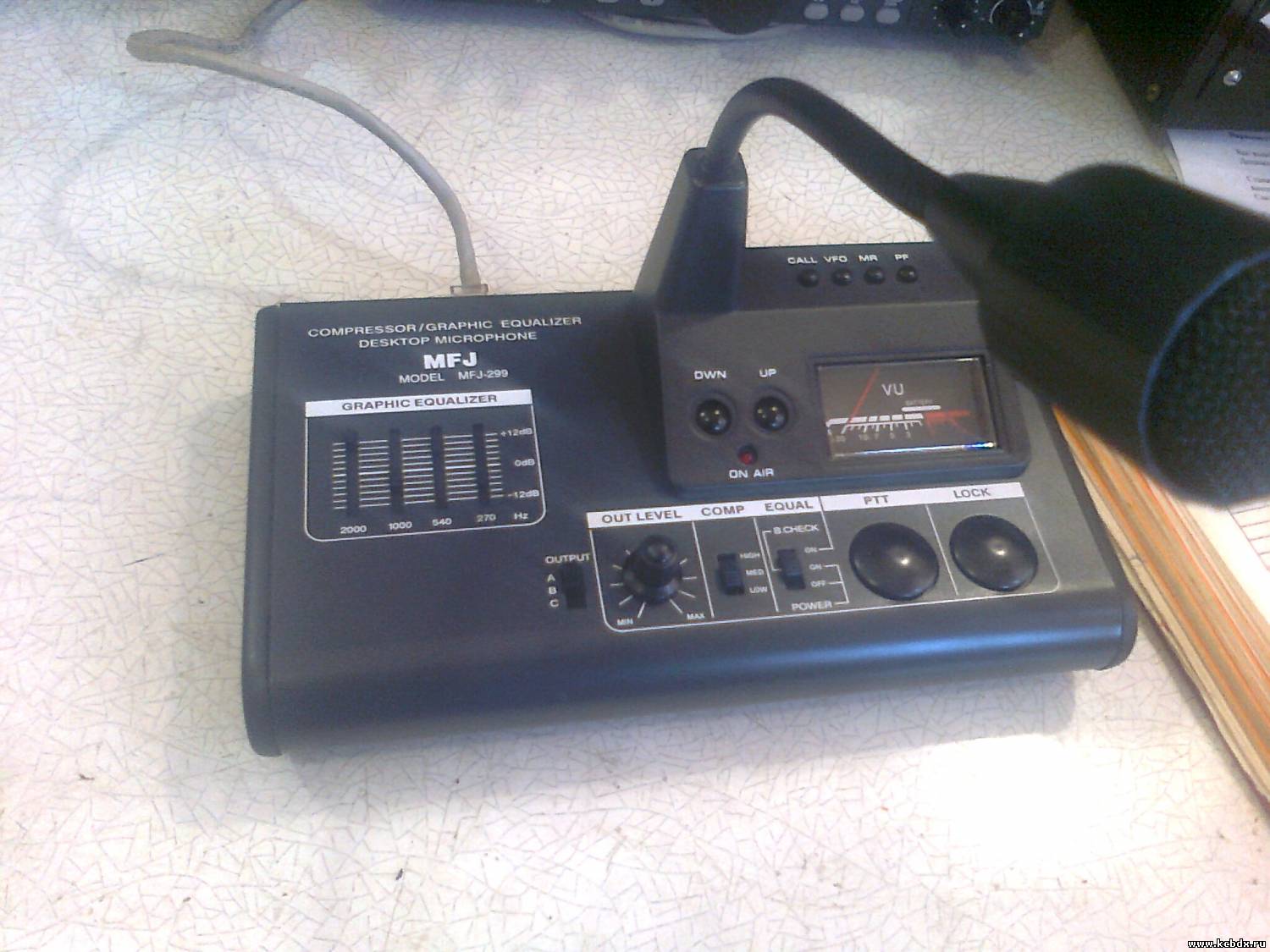

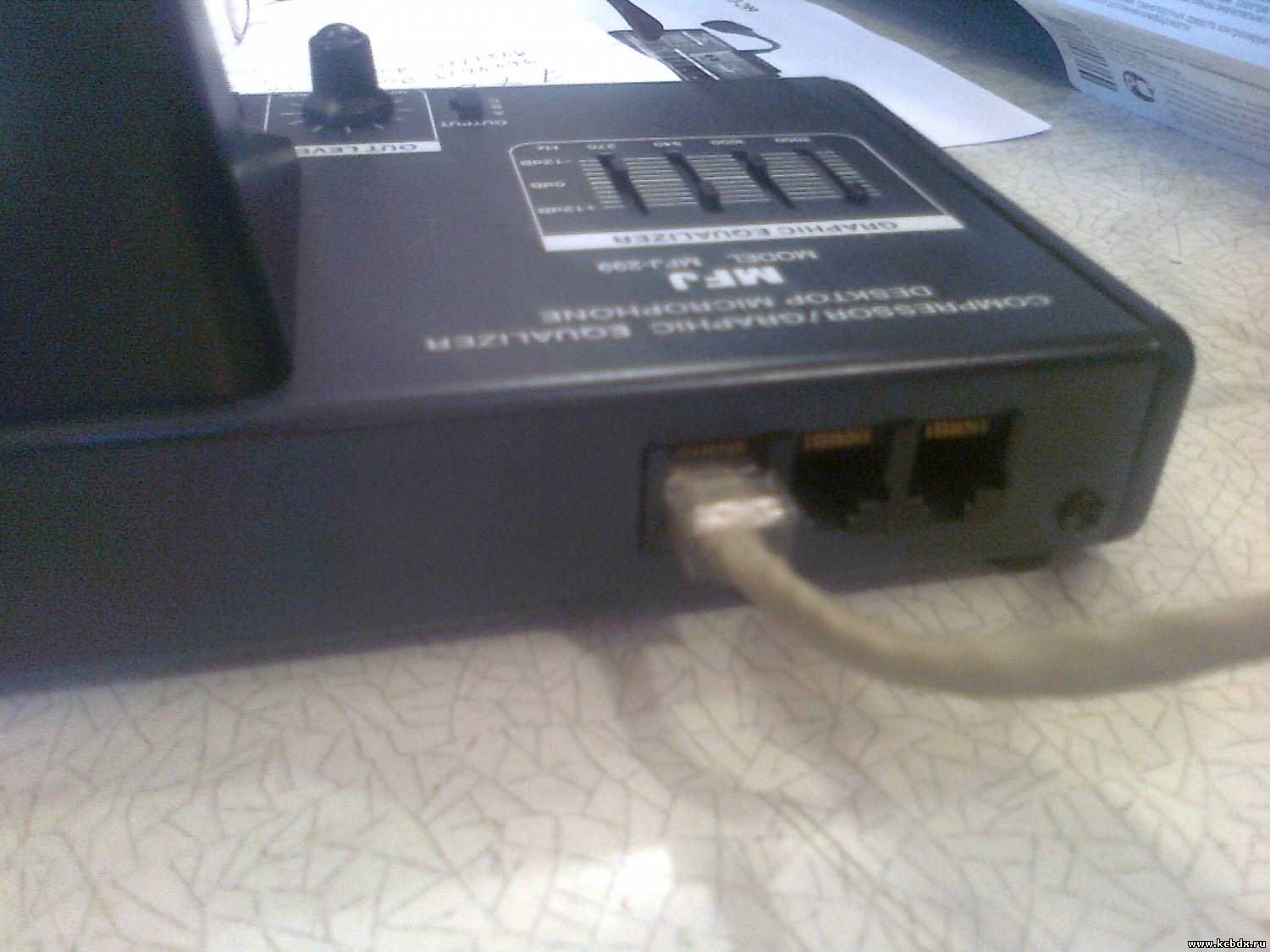

| После праздников начал испытания нового микрофона MFJ-299.Пока потестил 1 день, результаты неплохие, но надо попробовать при хорошем прохождении, как дальние станции будут оценивать сигнал.
|
| |
| |
| kolychka | Дата: Вторник, 08.05.2012, 19:54 | Сообщение # 155 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline
| Всех, поздравляю с праздником победы 9 мая!!!
Сегодня увидел новую информацию о выпуске корпорацией Kenwood , нового трансивера Kenwood TS-990S, об этом пишут на многих сайтах, но более-менее правдоподобную информацию получить пока негде.Цена ориентировочная около примерно 5т.$, может и больше.
Сообщение отредактировал kolychka - Вторник, 08.05.2012, 19:56 |
| |
| |
| kolychka | Дата: Суббота, 19.05.2012, 22:51 | Сообщение # 156 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline
| Трансивер существует и это не шутка.Уже показан на выставке в Дейтоне США.
|
| |
| |
| kolychka | Дата: Суббота, 19.05.2012, 22:53 | Сообщение # 157 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

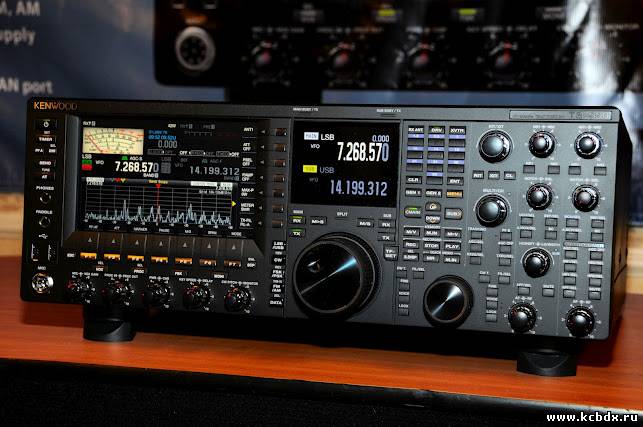

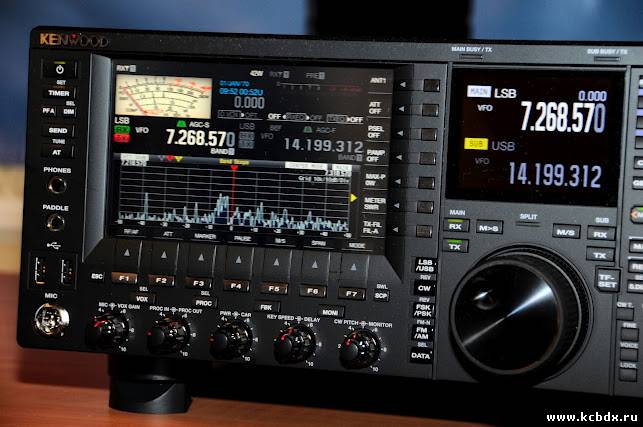

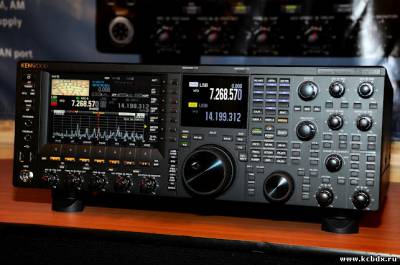

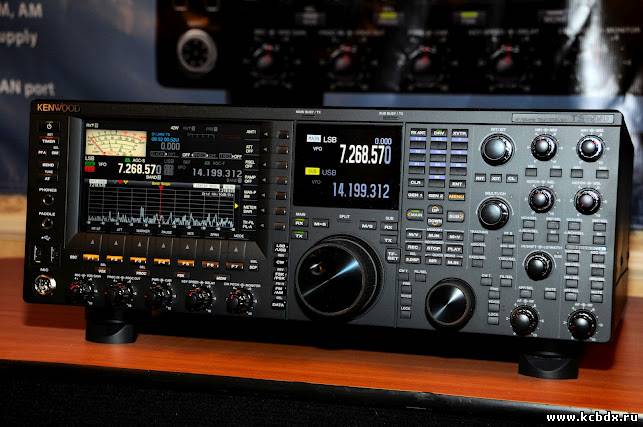

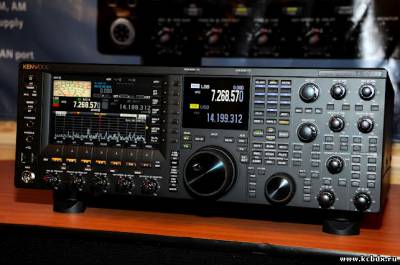

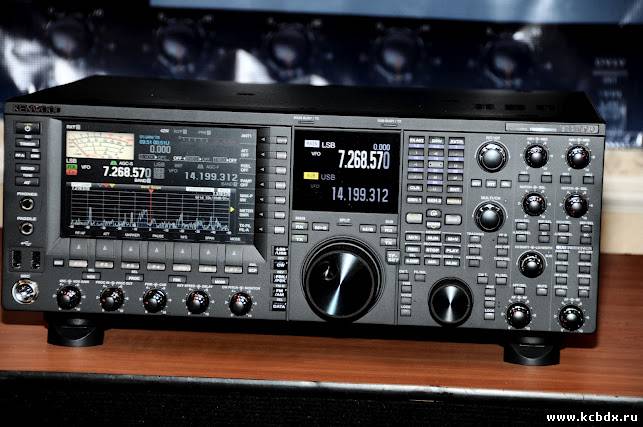

| Kenwood TS-990S
|
| |
| |
| kolychka | Дата: Суббота, 19.05.2012, 22:54 | Сообщение # 158 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

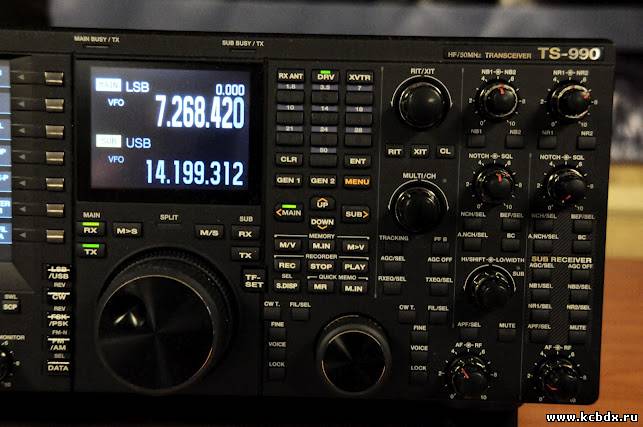

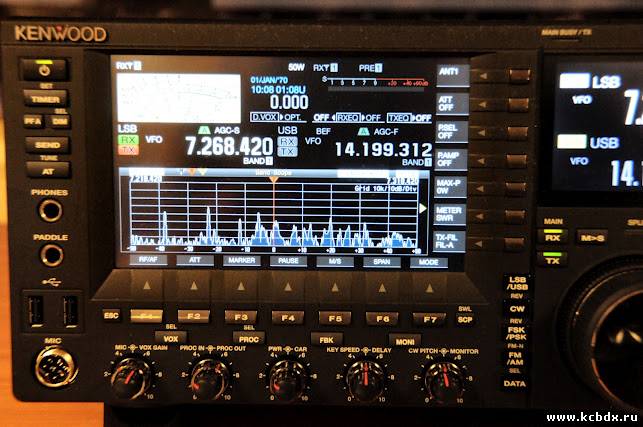

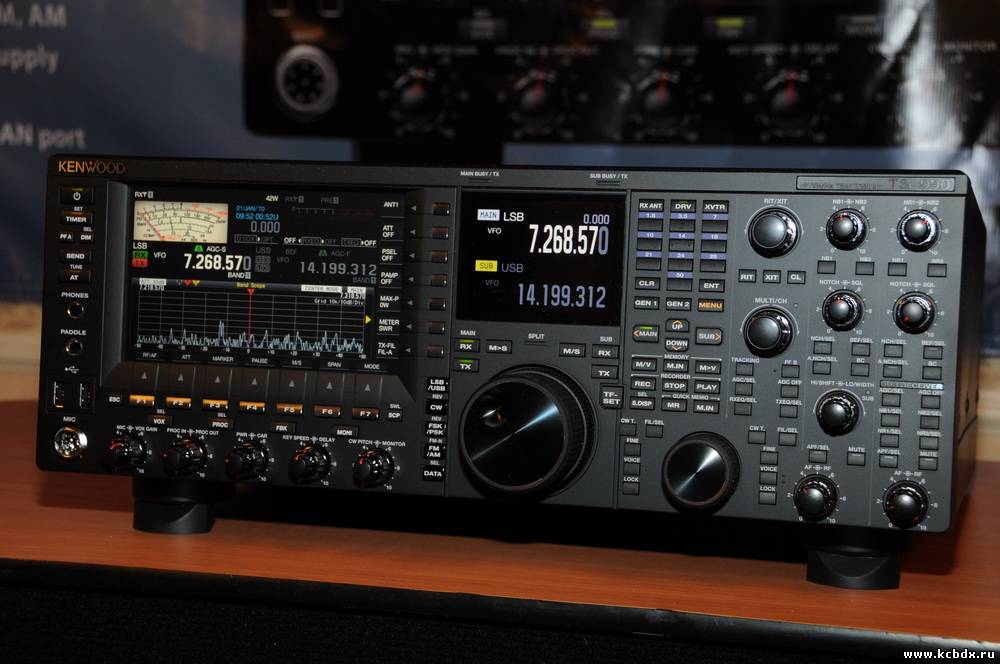

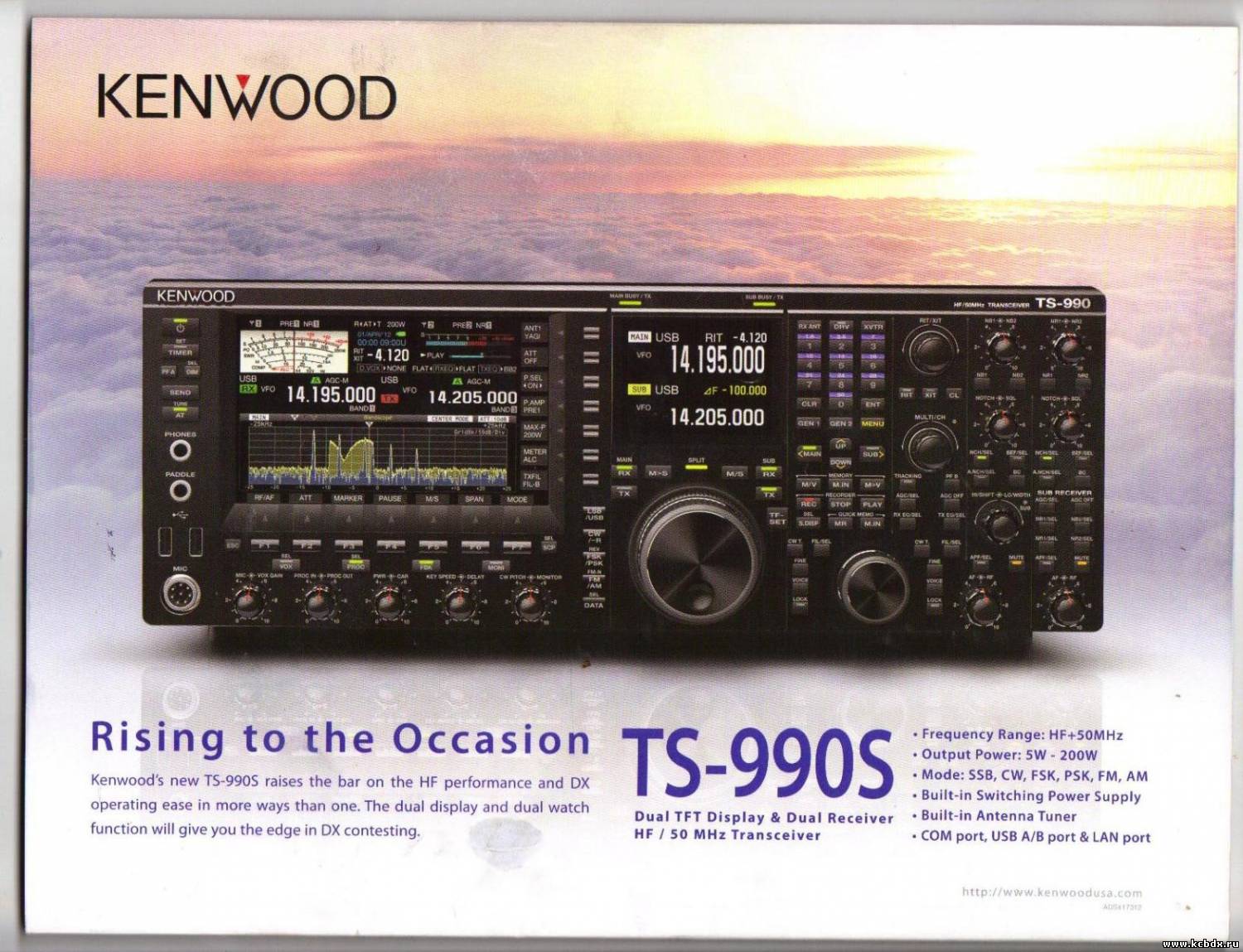

| Kenwood TS-990S
|
| |
| |
| kolychka | Дата: Среда, 30.05.2012, 23:39 | Сообщение # 159 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

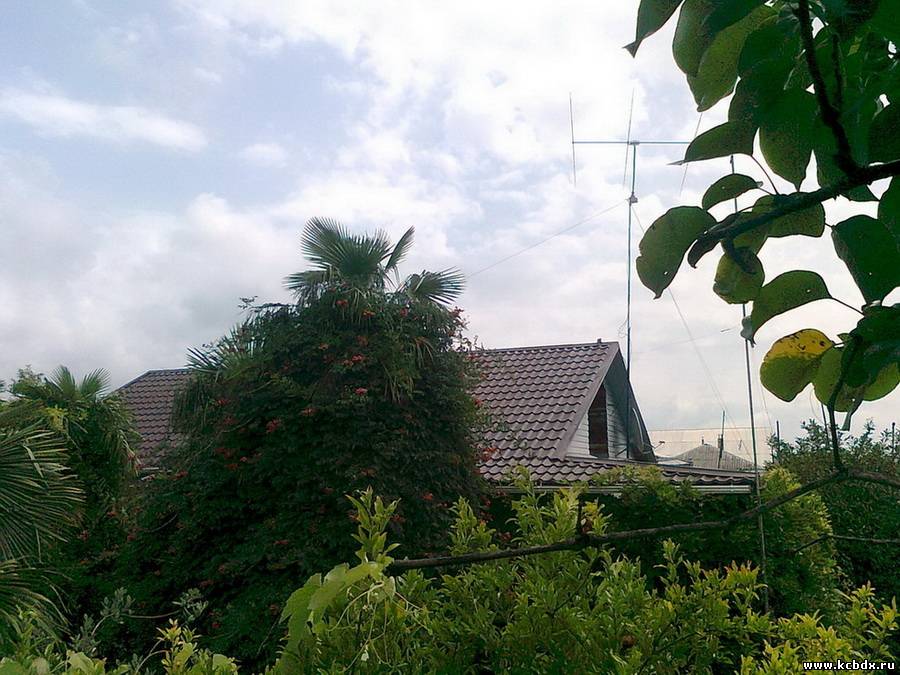

| Сегодня наконец то опустил свою мачту, для замены лопнувших тросов при помощи Беслана("Замануха").После реконструкции на ней будет установлена трёх элементная яга, которая сейчас используется мной практически только для приёма.
Мой помощник.
Сообщение отредактировал kolychka - Среда, 30.05.2012, 23:43 |
| |
| |
| kolychka | Дата: Среда, 06.06.2012, 00:21 | Сообщение # 160 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline
| Остановился на полпути, жара не даёт ничего делать, вот и сегодня, сидел под своим балконом и созерцал панораму открывшуюся мне.Не знаю, мне очень понравились снимки, это не лес, это у меня дома, вид с низу под балконом.
|
| |
| |
| kolychka | Дата: Пятница, 08.06.2012, 23:37 | Сообщение # 161 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline
| Нашёл фото 80-ых годов.Как я помню особо связи на даль не проводил, больше музыку крутил под позывным "Султан". Более ранних фотографий просто нет, как ещё эти нашёл удивительно.
|
| |
| |
| kolychka | Дата: Пятница, 20.07.2012, 01:23 | Сообщение # 162 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

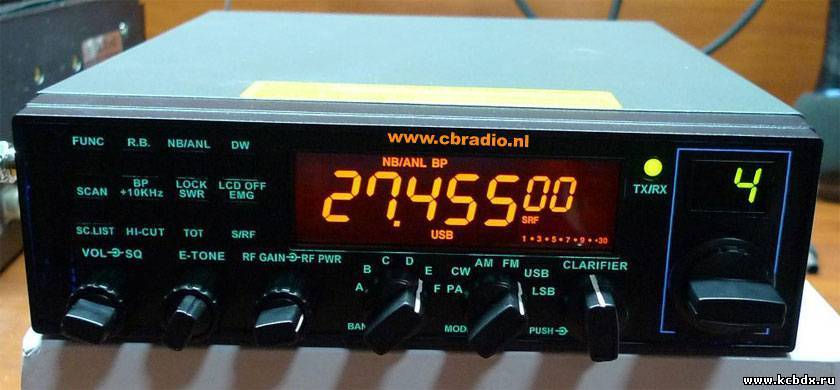

| Снова АТ-5555...
Ещё одна переделка, влияющая на качество модуляции, которая влетает в наши уши каждый день.
После консультаций с Егором "002" и по его совету, можно внести следующие изменения в схему конструктора,
которые, в свою очередь должны полностью раскрыть сигнал, сделать его так сказать ''музыкальным''.
Схема изобилуют количеством операционных усилителей и в принципе каждый узел важен в этом вопросе.

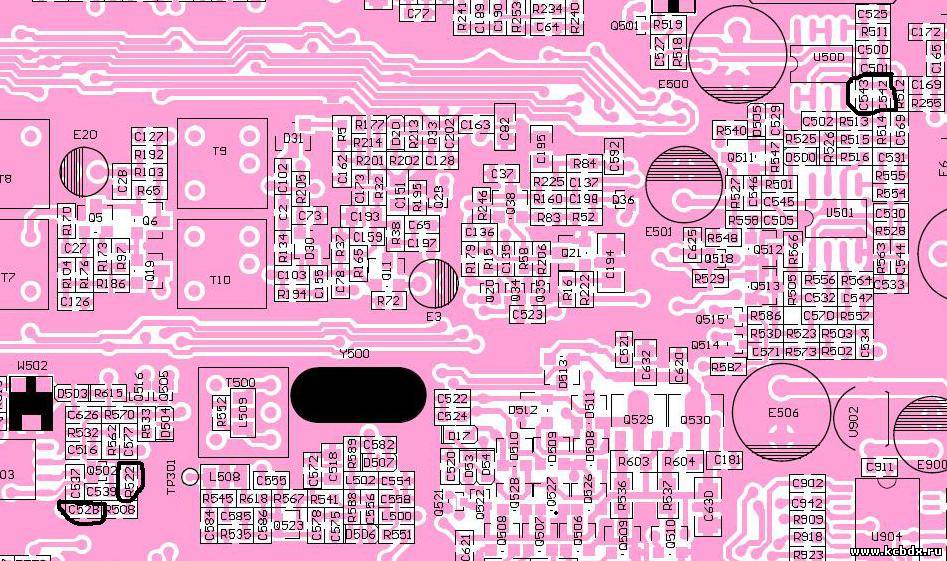

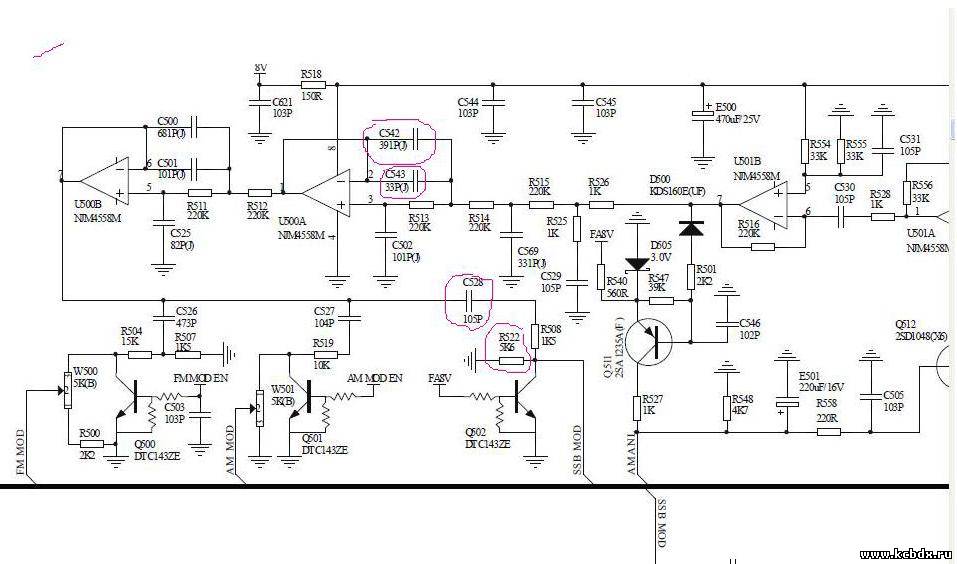

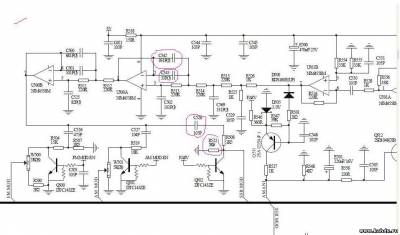

Инвертирующие фильтра расположены на листе 2, верхний левый угол, конденсаторы С500, С501, С542, С543, инвертирующие фильтра с коэффициентом усиления 1ед и крутизной порядка -20 ДБ. Можно попробовать убрать группу емкостей с одного к примеру, первого фильтра С542(вч), С543(около 1000гц), вообще это желательно делать при подключенном осциллографе на точке С528, подавая на микрофонный вход к примеру сигналы от 150 до 3500гц это уже будет наглядно и послушать сигнал, расширение частотного спектра неизбежно приведет к расширению излучаемой полосы более 3,0кГц так, что совсем не желательно и с этим нужно быть очень аккуратно , компрессию сигнала можно увеличить изменив номинал сопротивления R522 в большую сторону или вообще удалив данное сопротивление, для более сочного сигнала в SSB - необходимо увеличить емкость С528 105рf на к примеру 220Рf, обязательно контролируя свой сигнал по приборам.
PS. Если кому то нужна схема, пишите.
Схема от модели CRE 8900, практически идентична, за исключением другой небольшой компоновки деталей.
Сообщение отредактировал kolychka - Пятница, 20.07.2012, 01:40 |
| |
| |
| 50KCB001 | Дата: Пятница, 20.07.2012, 08:28 | Сообщение # 163 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7721
Статус: Offline
| О! Сколько нам открытий чудных и сколько талантливых инженеров
дал этот ЗАМОРСКИЙ СЫРОЙ КОНСТРУКТОР,
с таким безобидным названием АТ-5555
Спасибо Вам, наши китайские друзья!
Низкий Вам поклон и ВЗРОСЛАЯ УВАЖУХА, за возрождение российской инженерной мысли...
Может и в нашей, заброшенной Богом России, на конец-то появятся муфельные печи с разогретыми до красна паяльниками... )))
|
| |
| |
| kolychka | Дата: Понедельник, 30.07.2012, 23:01 | Сообщение # 164 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

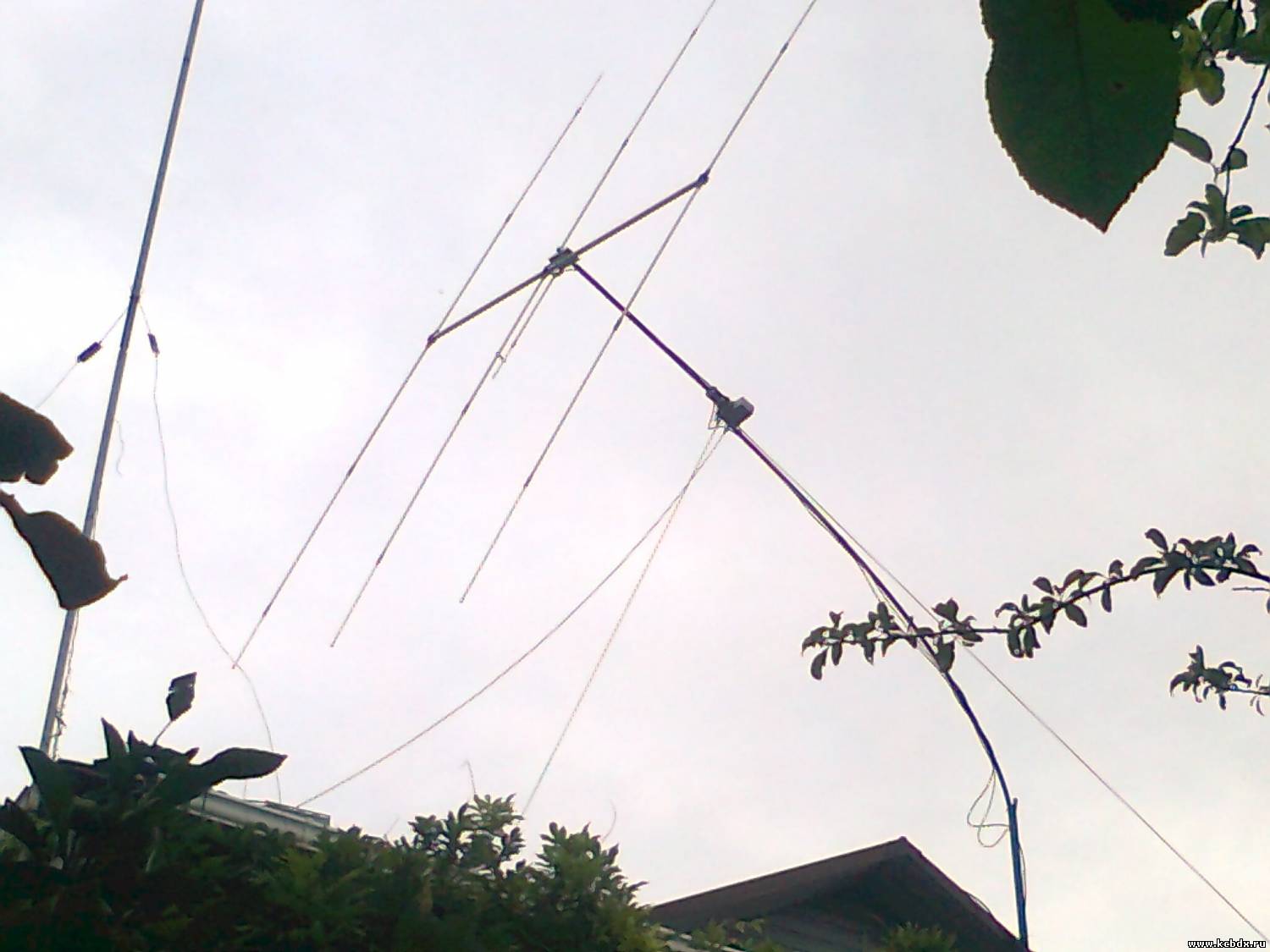

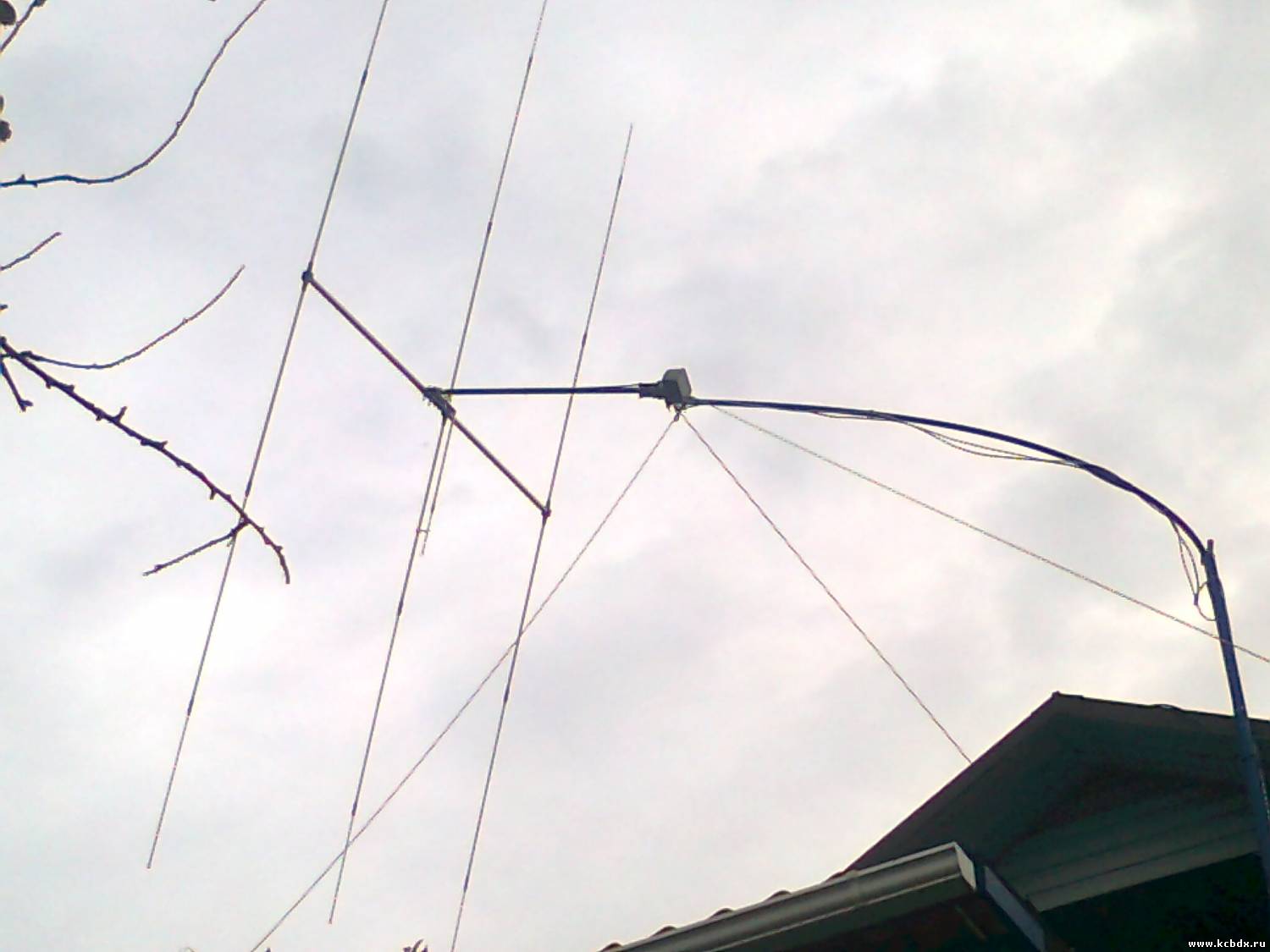

| Вот что бывает, когда не правильно установишь антенну , да ещё и опустить вовремя не успеешь.
Вчера внезапно прошёл ураган и вот результат.

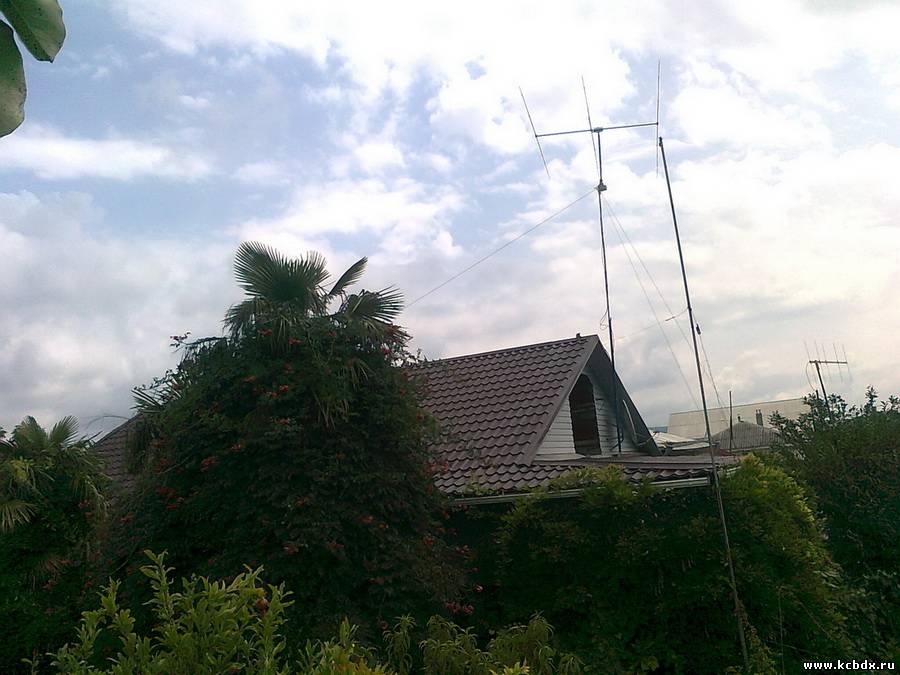

Как было
Как стало :(
Сообщение отредактировал kolychka - Понедельник, 30.07.2012, 23:03 |
| |
| |
| kolychka | Дата: Пятница, 03.08.2012, 17:38 | Сообщение # 165 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline
| Александр, спасибо за соболезнование.Согнулась, потому что на согласующем устройстве я ещё добавил штырь и только потом установил антенну, вот и получился рычаг, хорошо ещё что само согласующее не развалилось ведь нагрузка по всей видимости превышала допустимую из-за этого рычага.Да и сами трубы тонковаты.Это был в принципе временный вариант, но он очень долго у меня задержался.Скоро всё исправлю.
|
| |
| |
|
