| kolychka | Дата: Пятница, 08.03.2013, 23:28 | Сообщение # 181 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| О дне рождения, вспоминаеш только тогда когда сотрудники требуют как говорят-хлеба и зрелищ, а они очень серьёзно за этим следят. Дома уже не справляем, вернее справляем, но чисто символически без разных помпезностей.
Переделал усилитель на восьмидесятку, получил шикарные результаты.Анод-3200, ток при возбуждении пяти ваттами - 530ма, ламп две, сеточный ток отсутствует, вернее светодиод еле заметно и то боковым зрением немного меняет цвет, и это тогда когда возбуждение не превышает 10 ватт, а вот свыше светодиод горит в полный накал.
Во входной цепи присутствует входной контур.КСВ трансивер усилитель единица.Настройкой занимался почти две недели урывками, но добил.
Вот простая схема контроля сеточного тока в усилителях на светодиоде.
Сообщение отредактировал kolychka - Суббота, 09.03.2013, 00:07 |
| |
|
|
| kolychka | Дата: Суббота, 09.03.2013, 00:50 | Сообщение # 182 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Схема входного П контура в упрощённом виде на один диапазон 80 м.Согласует прекрасно.Катушка попалась готовая с ферритовым сердечником.Этих схем много в инете, но включение трансформатора интересное.
|
| |
|
|
| kolychka | Дата: Воскресенье, 30.06.2013, 20:03 | Сообщение # 183 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Интернет не восстановлен, выхожу из полевых условий.Почти полтора месяца, ну конечно не целыми днями, делал новую конструкцию усилителя на
2хГК-71 на 27МГц.Усилитель предназначен для оператора с позывными 81-й,
так как он прошёл необходимую практику на менее слабом усилителе на
3хГУ-50 и имеет необходимый опыт работы с такими усилителями.Поэтому с
повышением квалификации делаем ему более мощный усилитель с компенсацией
выходной ёмкости лампы(для ГК это актуально) .Начинаем показ с фото
корпуса.
Сообщение отредактировал kolychka - Воскресенье, 30.06.2013, 20:14 |
| |
|
|
| kolychka | Дата: Воскресенье, 30.06.2013, 20:23 | Сообщение # 184 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Усилитель ещё будет дорабатываться, но основное уже всё готово и работает, ПОДКАЧАЛ АНОДНЫЙ ТРАНСФОРМАТОР, будем переделывать и намотаем более толстый провод на вторичку или вообще заменим на другой более мощный.
|
| |
|
|
| kolychka | Дата: Воскресенье, 30.06.2013, 20:41 | Сообщение # 185 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Схема классическая с параллельным питанием.Катушка контура намотана трубкой 8мм.Позже нарисую схему компенсации, которая тоже не новая, но на 27МГц показывает хорошие результаты.
|
| |
|
|
| kolychka | Дата: Воскресенье, 30.06.2013, 21:02 | Сообщение # 186 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline

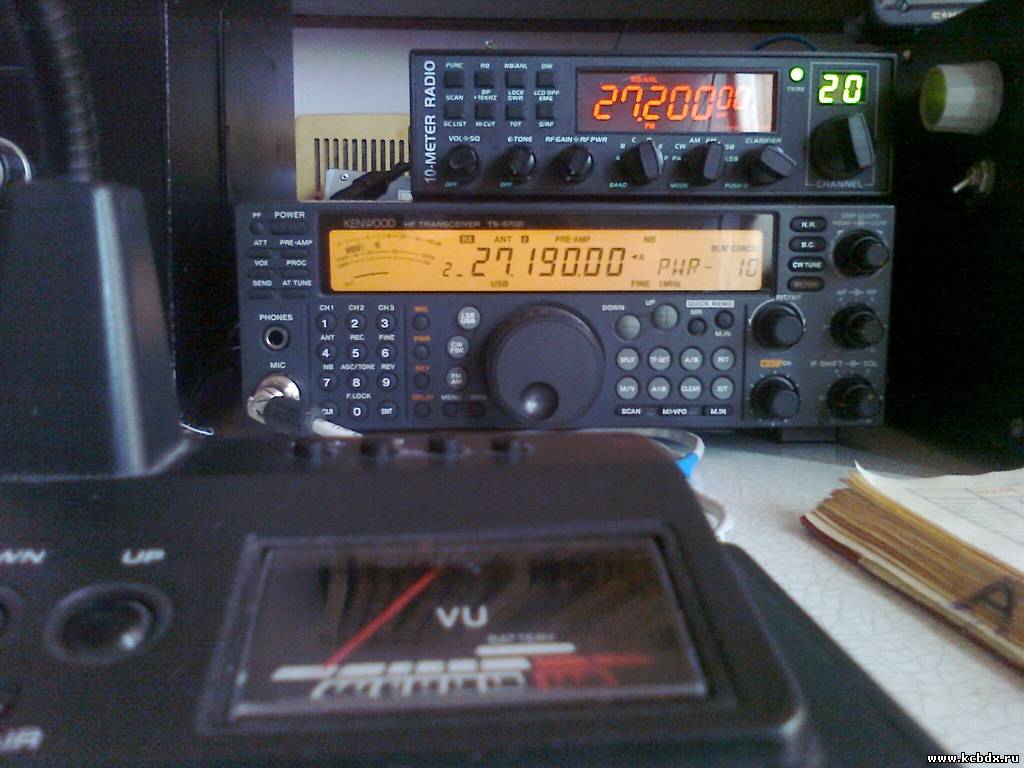

| Ещё недавно сделал себе микрофонный усилитель на лампах, захотелось мягкого лампового звука, что из этого получилось видели те кто проводил со мной связи, по отзывам очень не плохо.Лампы 6ж38п или октальная 6ж4, ностальгия замучила.
Сообщение отредактировал kolychka - Вторник, 02.07.2013, 20:00 |
| |
|
|
| kolychka | Дата: Вторник, 02.07.2013, 19:55 | Сообщение # 187 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Схема микрофонного каскада.Её можно выполнить как угодно, но я сделал именно так.
PS.На этом микрофонном усилителе я работаю только в режиме FM.
Схема компенсации выходной ёмкости ламп.Схема и сам усилитель находятся в стадии настройки.Результаты будут позже, после всех испытаний.
Сообщение отредактировал kolychka - Вторник, 02.07.2013, 20:04 |
| |
|
|
| kolychka | Дата: Понедельник, 29.07.2013, 20:53 | Сообщение # 188 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Наконец то намотали анодный трансформатор .Мощность 2.5квт, первичка намотана проводом 2.2мм, вторичка 0.8мм.Вот теперь потянет на всю катушку, будем испытывать.
А это мои домашние.
|
| |
|
|
| kolychka | Дата: Суббота, 10.08.2013, 23:07 | Сообщение # 189 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| С усилителем пока никак, времени нет, чтобы спокойно заняться его настройкой .А вот посмотреть, как другие люди живут и работают и сколько техники у них это полезно, вот ссылка пожалуйста посмотрите, будет очень интересно, это просто невероятно сколько аппаратуры у 'товарища' http://www.qrz.com/db/w9evt
Эх, везет же людям...
С уважением, "50КСВ001"
Сообщение отредактировал kolychka - Суббота, 10.08.2013, 23:07 |
| |
|
|
| kolychka | Дата: Вторник, 13.08.2013, 22:32 | Сообщение # 190 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Горный ресторан был мною посещён буквально два дня назад, более менее качественные фото выкладываю, очень красиво.
|
| |
|
|
| kolychka | Дата: Вторник, 13.08.2013, 22:39 | Сообщение # 191 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Ещё фото
|
| |
|
|
| kolychka | Дата: Вторник, 13.08.2013, 22:41 | Сообщение # 192 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
|
|
| |
|
|
| kolychka | Дата: Вторник, 13.08.2013, 22:47 | Сообщение # 193 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
|
|
| |
|
|
| kolychka | Дата: Воскресенье, 25.08.2013, 21:35 | Сообщение # 194 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Произведены повторные испытания усилителя с некоторыми доработками, в частности по входу.Не выжимая всё из ламп получил 500вт, при входной мощности 15 вт, испытания показали, что надо переделывать входные контура усилителя, плохо согласует.Сейчас схема изменена катушка намотана , залита лаком, после высыхания продолжим.Окончательные результаты будут немного позже.
|
| |
|
|
| kolychka | Дата: Понедельник, 26.08.2013, 23:09 | Сообщение # 195 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Всё, сегодня закончил полностью настройку и доводку усилителя на 27МГц на двух ГК-71 с общим катодом.Получилось вот что.Выходная мощность, при входной 15вт и анодном 1900в, ровно 750вт.
При этом ток двух ламп составил 520ма .Лампы стоят серые, так что всё в норме, но простояв так в течение двух минут сильно нагрелся сетевой фильтр и чуть не сгорел и был срочно перемотан более толстым проводом.Больше никаких казусов замечено не было.Всё это было нагружено на эквивалент нагрузки 50 ом 4квт.
PS.Так, что скоро на нём будет работать оператор с позывным 81 Анзор(Сухум).
