"Калючка"
kolychkaДата: Четверг, 05.01.2012, 21:04 | Сообщение # 121
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline
Для тех , кто экспериментирует с П-контуром, есть интересная схема, сразу скажу, что я её не делал, но мне она показалась привлекательной.

Прикрепления: 3063488.jpg(45Kb)

kolychkaДата: Четверг, 05.01.2012, 21:09 | Сообщение # 122
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

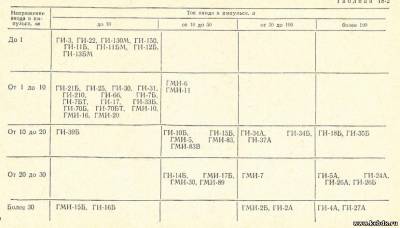

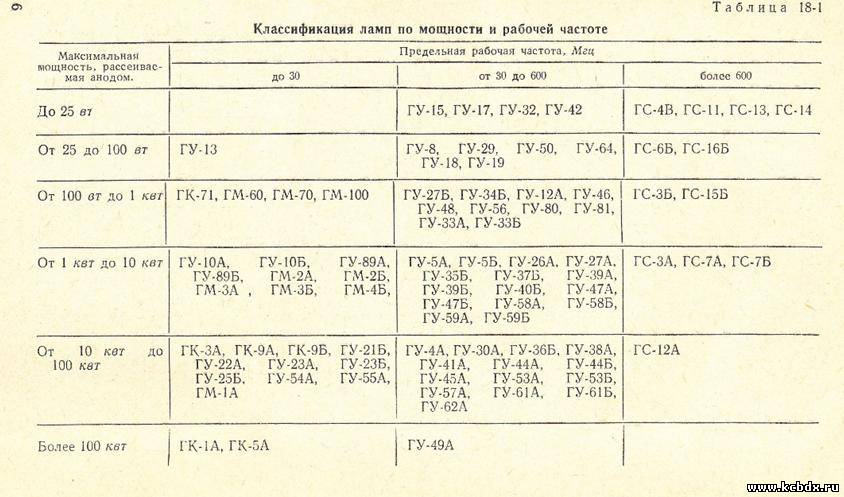

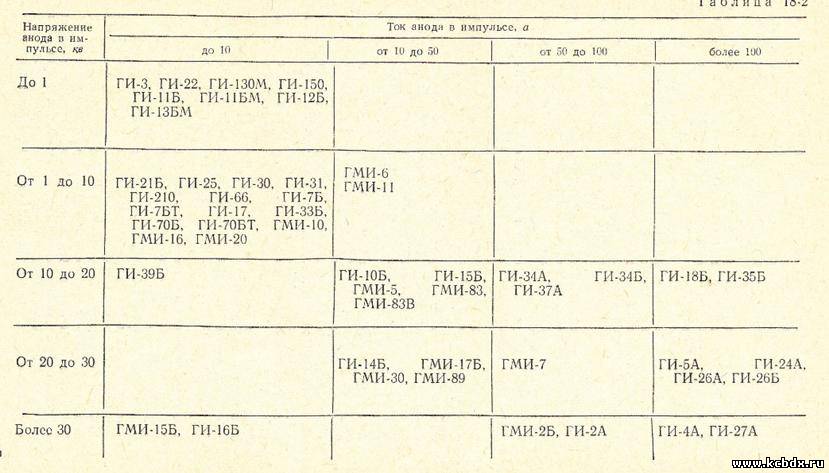

А это нужно практически всем - Классификация ламп по мощности и рабочей частоте, правда лампы не все, но основные есть.



Прикрепления: 8573970.jpg(69Kb) · 3736542.jpg(55Kb)

kolychkaДата: Четверг, 05.01.2012, 21:21 | Сообщение # 123
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

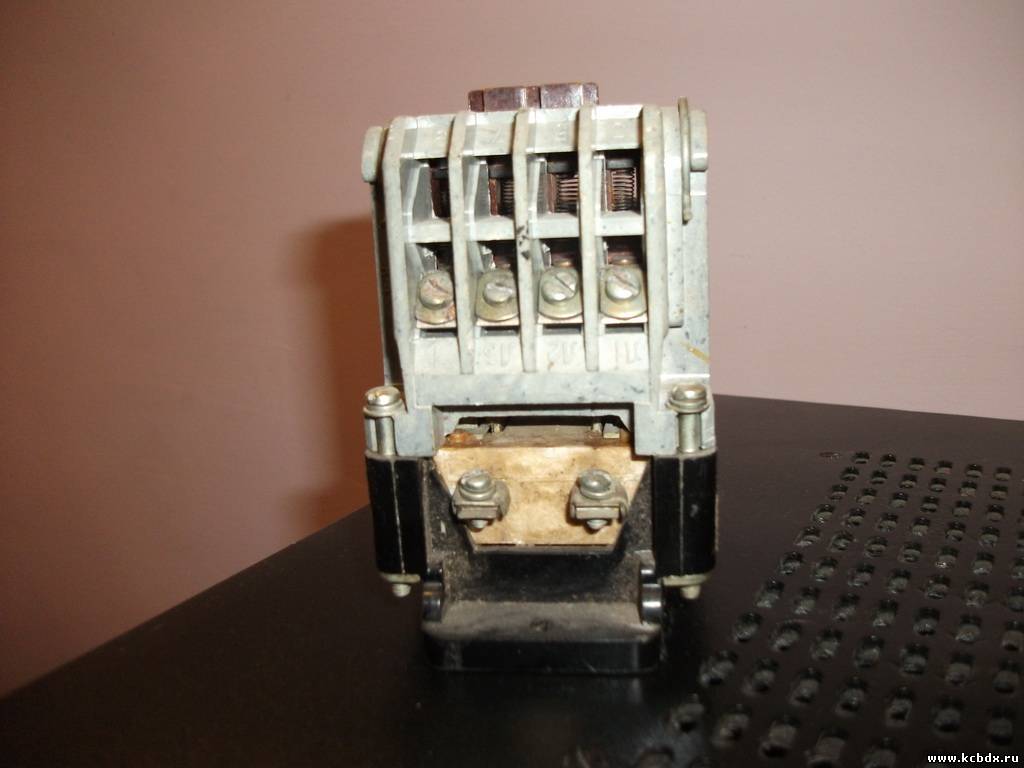

Этот обзор статьи для тех кто делает могучие усилители и в качестве выключателей и включателей использует магнитные пускатели.Она лишена таких недостатков маг. пускателей, как дрожание и плохое схватывание при пониженном напряжении.

Питание магнитных пускателей и реле
Магнитные пускатели широко применяются для включения - выключения потребителей большой и средней мощности. Катушки их электромагнитов питаются переменным током (50Гц), сила притяжения половинок магнитопровода меняется 100 раз в секунду от нуля, до амплитудного значения, поэтому пускатели заметно вибрируют, производя шум с частотой сети и её гармоник. Это загрязняет экологию помещения, где живут или работают люди, вынужденные иногда помногу часов подряд слушать, как гудят магнитные пускатели.
Механические вибрации магнитопровода пускателей ослабляют крепежные соединения и электрические контакты, что ведёт к выходу их из строя, а предотвращение отказов требует регулярных регламентных работ (подтяжка крепежных болтов и пр.) После подтяжки крепежа, контакты восстанавливаются, но гудеть пускатели продолжают. Вибрации усиливаются с их износом, что неблагоприятно отражается на состоянии здоровья людей.
Более 20 лет назад мною был внедрён способ полного устранения вибраций работающих магнитных пускателей разной мощности. За это время ни один пускатель не отказал, и не потребовал замены, даже в условиях нестабильного напряжения сети.
Типовую схему пускателя я дополнил выпрямителем и параметрическим стабилизатором тока удержания пускателя во включенном состоянии.
Когда катушка пускателя питается постоянным током, сила притяжения половинок её магнитопровода постоянна, не меняется циклически (как при питании переменным током). Движение частей магнитопровода отсутствует ввиду отсутствия вызывающих его причин (мгновенное значения тока катушки не меняется), поэтому пускатель не вибрирует и не производит шума. Вихревые токи в магнитопроводе, связанные с ними потери (нагрев ими магнитопровода) отсутствуют. Мощности электрического тока, необходимой для удержания пускателя во включенном состоянии, требуется на порядок меньше чем при типовом питании катушки пускателя переменным током. Это облегчает температурный режим катушки, что обеспечивает более надёжную работу пускателя и увеличение срока его эксплуатации.
В качестве выпрямителя используется полупроводниковый диод. Для сглаживания пульсаций выпрямленного напряжения – конденсатор. В качестве стабилизатора тока – бареттер, которым является обыкновенная лампочка накаливания, используемая в быту для освещения.
Свечение лампочки индицирует то обстоятельство, что пускатель включен, и другие, предусмотренные типовой схемой индикаторы работы, можно исключить.
Стабилизация тока обмотки пускателя происходит в согласии с простыми законами физики.
Ток через лампочку ограничивается её электрическим сопротивлением. Электрическое сопротивление лампочки пропорционально температуре её нити накала. Температура нити накала пропорциональна напряжению, приложенному к ней. Поэтому ток накала мало меняется при изменении напряжения накала.
На нелинейной зависимости тока нити накала от приложенного напряжения построен ряд параметрических стабилизаторов тока - бареттеров. Бареттер, как и осветительная лампочка, представляет собой нить накала в вакууме. Физика их работы не имеет отличий. То есть каждая лампа накаливания, используемая для освещения, может выполнять функцию бареттера, т.к. бареттером и является.

Прикрепления: 8139966.jpg(196Kb)

kolychkaДата: Четверг, 05.01.2012, 21:25 | Сообщение # 124
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline
Работа устройства.
В момент пуска, напряжение одной их фаз сети выпрямляется диодом Д1. Пульсации выпрямленного напряжения сглаживаются конденсатором С1. Выпрямленное, (постоянное) напряжение прикладывается к катушке магнитного пускателя. Пускатель срабатывает. Силовые контакты (К1, К2, К3) замыкаются и напряжение подаётся на выход (потребителю).
Через вспомогательные контакты (К4) в цепь катушки включается лампочка накаливания Л1. Это переводит пускатель из режима пуска в режим удержания во включенном состоянии и стабилизации тока удержания. Лампа Л1 загорается примерно на треть номинальной яркости, сигнализируя о том, что пускатель сработал.
В момент пуска на катушку пускателя подаётся полное напряжение выпрямителя, что благоприятно для его быстрого и надёжного включения даже при сильно пониженном напряжении сети. После включения пускателя, он переходит в режим удержания и стабилизации тока удержания. Ток удержания пускателя в несколько раз меньше пускового тока. Этот уровень тока, и его стабилизация обеспечивается параметрами бареттера.
Пониженный (в несколько раз по сравнению с типовым) уровень тока катушки облегчает её температурный режим, что наряду с отсутствием вибраций, обеспечивает многократное продление срока службы пускателя.

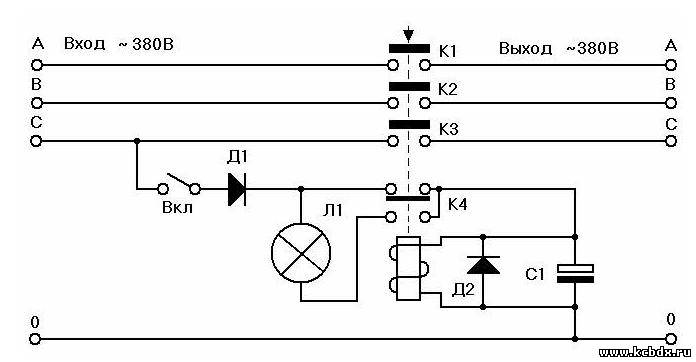

Сама схема



Назначение элементов и требования к ним.
1. Вкл. – Орган включения – выключения пускателя.
Обыкновенный маломощный выключатель любого типа, например тумблер, или контакты маломощного низковольтного реле, для дистанционного включения с применением низкого, не опасного для жизни напряжения.
2. Диод Д1. – Выпрямитель. Этот диод должен быть рассчитан на максимальный импульсный ток не менее пускового тока катушки пускателя, плюс ток заряда конденсатора С1. Максимальное обратное напряжение этого диода должно быть не менее амплитуды напряжения сети. Средний ток через него невелик, для пускателей ПМЕ-211 380В 25А он порядка 35…40мА. Выпрямительные диоды легко переносят 20-30-ти кратные импульсные перегрузки, поэтому по току подойдут самые распространённые и дешёвые выпрямительные диоды.
Поскольку в сети, при переходных процессах (включение – выключение) случаются выбросы напряжения, достигающие двойного амплитудного значения, для надёжной работы лучше выбрать диод не менее чем с двукратным запасом по обратному напряжению. Например КД226Б. (1000В х 1А). Или 2 диода Д226Б (400В х 0,3А), включенные последовательно. В процессе длительной эксплуатации было 2 случая пробоя таких диодов, когда применялся один диод Д226Б, что заставило перестраховаться, и применять 2 диода Д226Б.
3. Конденсатор С1. – Сглаживает напряжение пульсаций. Устраняет вибрации. Обеспечивает удержание пускателя при кратковременных провалах напряжения сети.
Обеспечивает стабильный процесс переключения пускателя из режима пуска в режим удержания. Может быть применён электролитический конденсатор 10…50мкФ х 450В. Чем мощнее пускатель, тем должна быть больше ёмкость этого конденсатора.
4. Диод Д2 – Предохраняет элементы схемы от импульса напряжения катушки пускателя в момент его выключения. Может быть применён любой маломощный диод, с макс. обратным напряжением не менее амплитуды напряжения сети, напр. Д226Б.
5. Лампочка освещения. Для пускателя ПМЕ-211 380В 25А применяется лампочка 40Вт (220В) в простом или миниатюрном исполнении. Обеспечивает необходимый уровень и стабилизацию тока удержания катушки магнитного пускателя. К лампочке подводится не 100 (как при питании переменным током), а в два раза меньше - 50 полупериодов напряжения сети. Она работает в сильно облегчённом режиме, что на порядок увеличивает надёжность работы, чем при штатной эксплуатации – (220В, 100 полупериодов переменного тока). Поскольку ток в лампочке ограничивается электрическим сопротивлением катушки пускателя, к ней прикладывается даже не половина, а примерно треть напряжения, на которое лампочка рассчитана. Мощность, рассеиваемая лампочкой в виде оптического и инфракрасного излучения, в несколько раз меньше номинальной. Это обстоятельство увеличивает надёжность работы, как самой лампочки, так и устройства в целом.
Прикрепления: 5987721.jpg(28Kb)

kolychkaДата: Четверг, 05.01.2012, 21:29 | Сообщение # 125
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline
Методика испытаний и подбора элементов с заранее неизвестным током удержания пускателя.
Если ток и напряжение удержания имеющегося в наличии пускателя, неизвестны, они могут быть легко измерены при помощи лабораторного автотрансформатора, выпрямителя и АВО-метра. Но и это не обязательно, потому что фактически нас интересует только один параметр – напряжение отпускания, которое целесообразно выбрать с некоторым запасом по условиям фактической эксплуатации пускателя. Пусть известно, что на объекте эксплуатации напряжение сети падает иногда до 180В. Напряжение отпускания можно выбрать 150…170В. Операция сводится к подбору лампочки и испытанием режима пуска и удержания при пониженном и повышенном напряжениях.
В продаже имеется широкий выбор ламп накаливания на 220В, что позволяет применять эту рационализацию для широкого ассортимента магнитных пускателей, от единиц до сотен ампер.
Подбор можно начать с лампочки 10Вт. Если при понижении напряжения (ЛАТРом) до реально существующего предела изменений напряжения сети (+некоторый запас), пускатель не удерживается во включенном состоянии, в патрон вкручивается более мощная лампочка, (15Вт) и испытание повторяется. Возможна комбинация последовательно-параллельного включения лампочек, что позволяет организовать оптимальный режим удержания любых пускателей.
При недостаточной ёмкости конденсатора, вибрации магнитопровода устраняются не полностью. В этом случае надо увеличить ёмкость конденсатора до полного исчезновения вибраций.
Простота схемы и методики подбора элементов позволяют внедрять эту рационализацию персоналу средней квалификации.
Рационализация была внедрена как в быту, так и на многих производствах, а один самодельный экземпляр, уже более 20 лет используется у меня дома. Работает круглые сутки. Не гудит и удерживает пускатель при падении напряжения сети до 140В, это напряжение отпускания выбрано с запасом, потому что у меня дома напряжение сети меняется от 150В (зимой 6 часов вечера) до 250В (летом 3 часа утра).

Прикрепления: 8857469.jpg(196Kb)

kolychkaДата: Четверг, 05.01.2012, 21:35 | Сообщение # 126
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

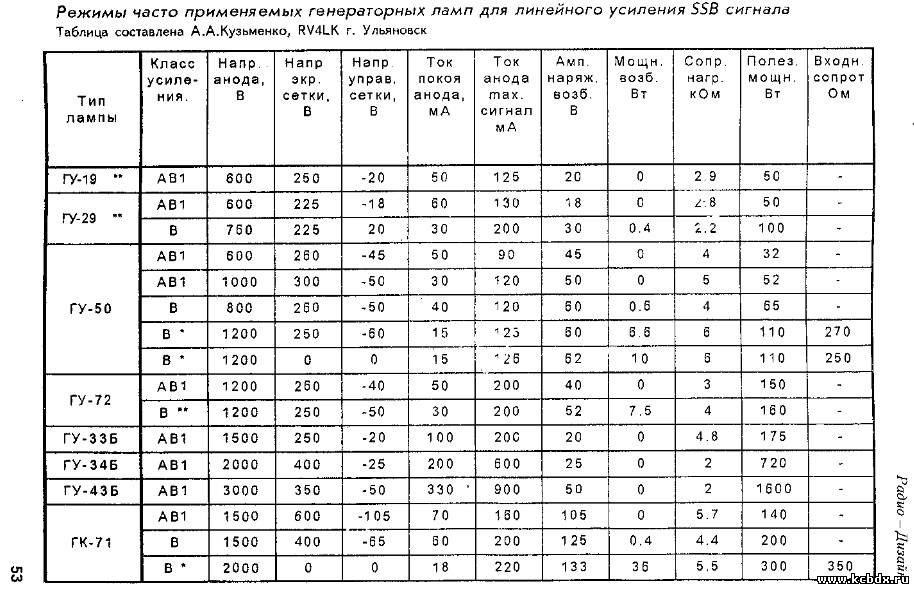

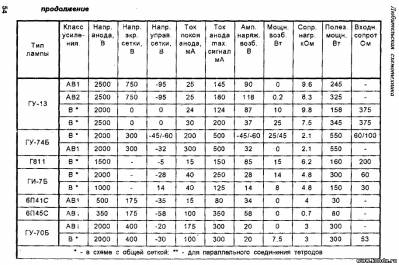

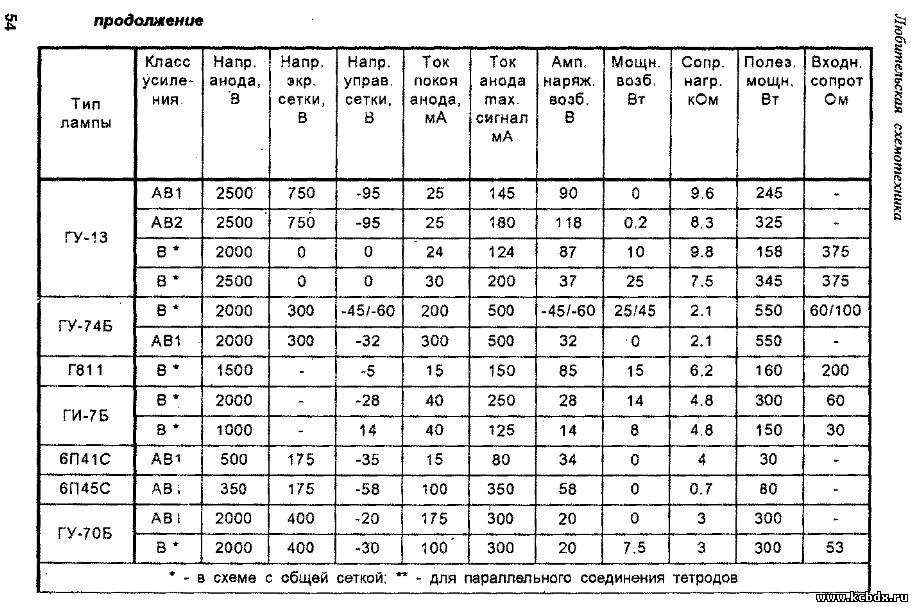

Режимы часто применяемых генераторных ламп для линейного усиления SSB сигнала



Прикрепления: 8009054.jpg(190Kb) · 4573551.jpg(216Kb)


Сообщение отредактировал kolychka - Четверг, 05.01.2012, 21:36

kolychkaДата: Пятница, 06.01.2012, 18:03 | Сообщение # 127
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

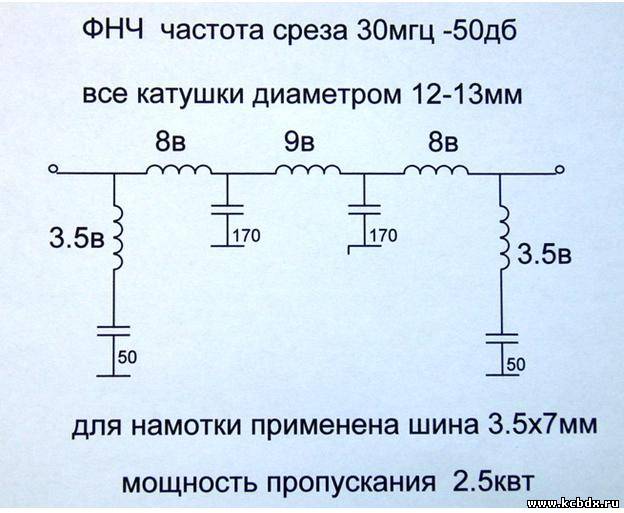

Вот ещё одна схема ФНЧ С ЧАСТОТОЙ СРЕЗА 30МГц-50Дб



Вся трудность заключается в нахождение нужных номиналов конденсаторов.
Прикрепления: 6293201.jpg(42Kb)


Сообщение отредактировал kolychka - Пятница, 06.01.2012, 18:05

50KCB001Дата: Вторник, 24.01.2012, 23:46 | Сообщение # 128
Генералиссимус
Группа: Администраторы
Сообщений: 4208
Репутация: 10001
Статус: Offline
Привет Геннадий!

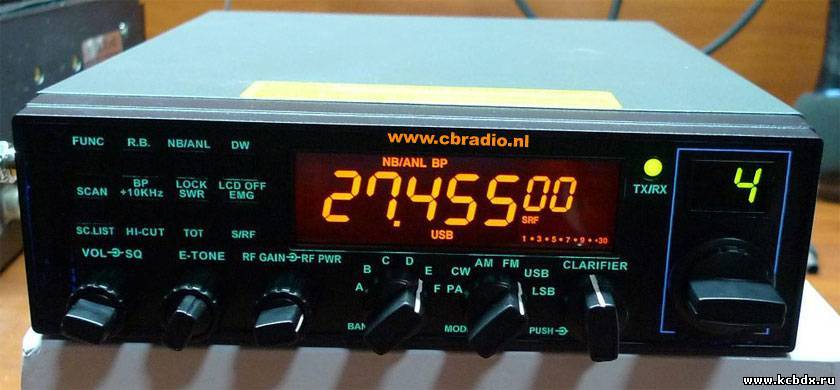

Сколько не слушаю 27.190 USB, ни одна станция, из тех, кто использует АТ 5555 не стоит точно на частоте...
Кто выше, кто ниже... Все куда зря...
Короче, мама держись...
Что за конструктор эта АТ-5555...

Прикрепления: 8036714.jpg(46Kb)

kolychkaДата: Четверг, 26.01.2012, 01:49 | Сообщение # 129
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline
Да, Игорь, я заметил, что с этим делом не всё так хорошо...
Настраивают видимо не очень хорошо, поэтому и вышла рекомендация как самому откалибровать частоту. Но кто это будет делать? Абсолютное меньшинство, за неимением приборов и навыков работы с таковыми. Ну зато хоть стабильность хорошая! С другой стороны, аппарат стоит 6500 руб., вот и откалиброван на эту сумму... Я думаю, не стоит предъявлять сильно суровых мер к этому делу, так как в основном всё таки большинство ребят работает в FМ модуляции и особых проблем пока не создают.
Но всё таки Игорь, я скажу тебе, вещь не плохая, вот у меня уже есть 5-я версия и по сравнению с предыдущей, работает намного лучше, но и потом единственно доступный аппарат из того что сейчас выпускают по приемлемой цене.

kolychkaДата: Пятница, 10.02.2012, 19:26 | Сообщение # 130
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

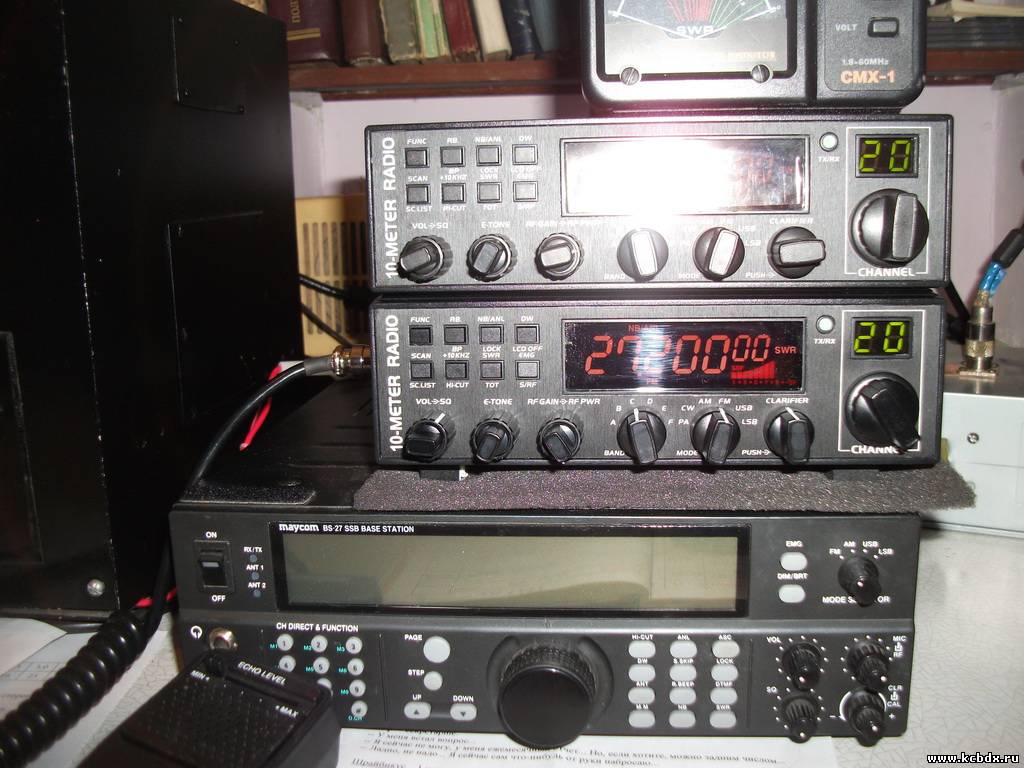

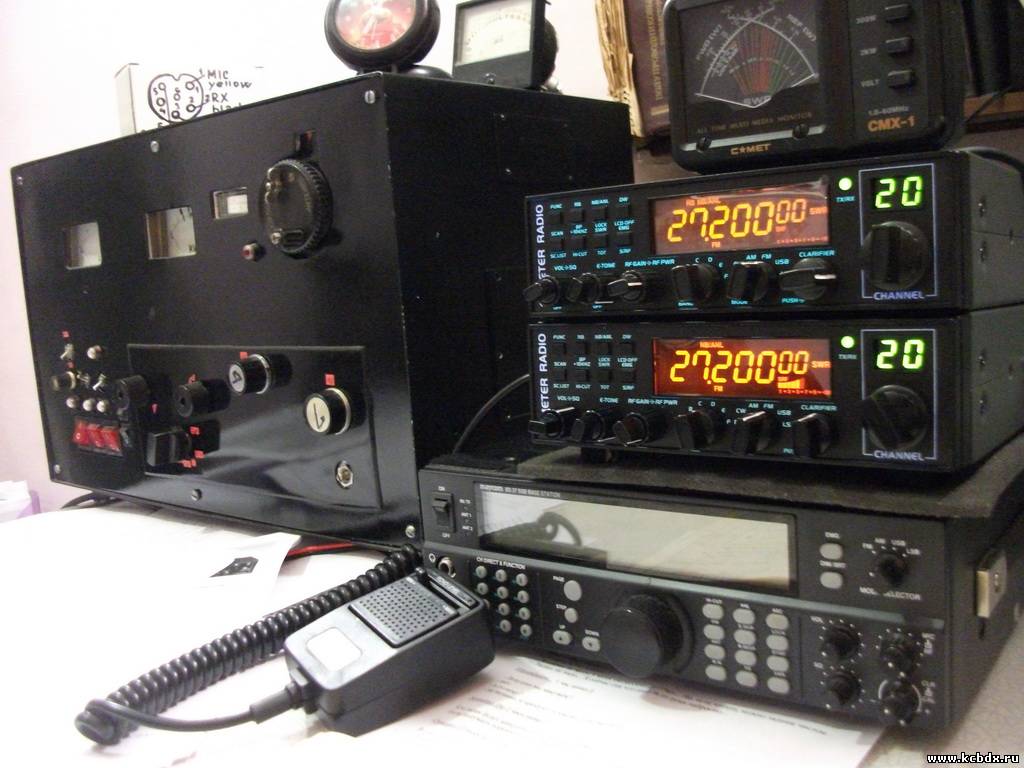

Вот сегодня опять тестировал ещё два пришедших трансивера.Заявленная мощность соответствует данным паспорта.На одном трансивере сразу заглючила гарнитура, но в течении двух минут была разобрана и был смазан микрик переключения RX/TX.



Прикрепления: 7995279.jpg(279Kb) · 4653830.jpg(313Kb)

kolychkaДата: Среда, 29.02.2012, 01:00 | Сообщение # 131
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline
Спасибо за поздравление.

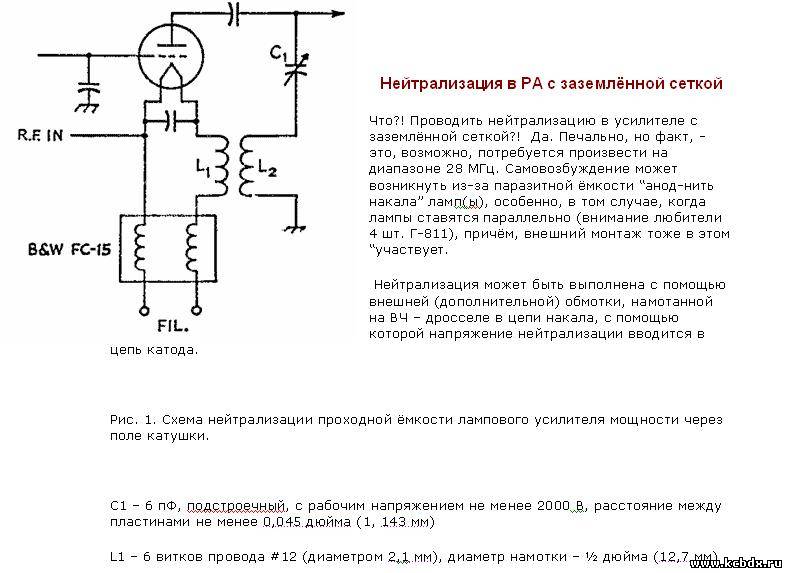

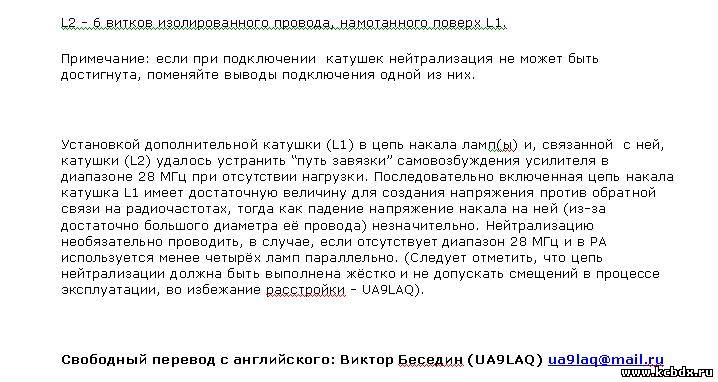

Вот нашёл одну интересную схему, нейтрализация проходной ёмкости в усилителе на Г-811 лампах.Если бы она мне в своё время попалась бы, я обязательно её применил.Я так и не смог справиться с усилителем на этих лампах и начал переделывать на другие .Возбуд шёл дикий.
Вот смотрите, может кому и поможет.



Прикрепления: 5281191.jpg(76Kb) · 9758931.jpg(67Kb)

kolychkaДата: Среда, 29.02.2012, 01:03 | Сообщение # 132
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

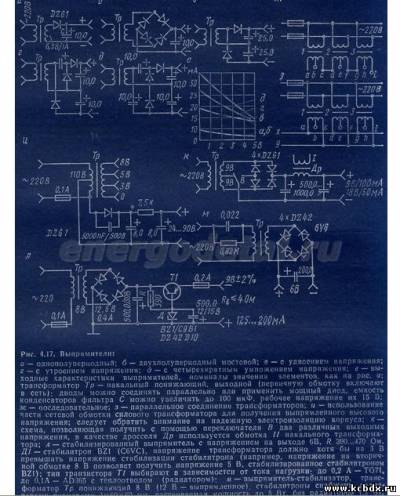

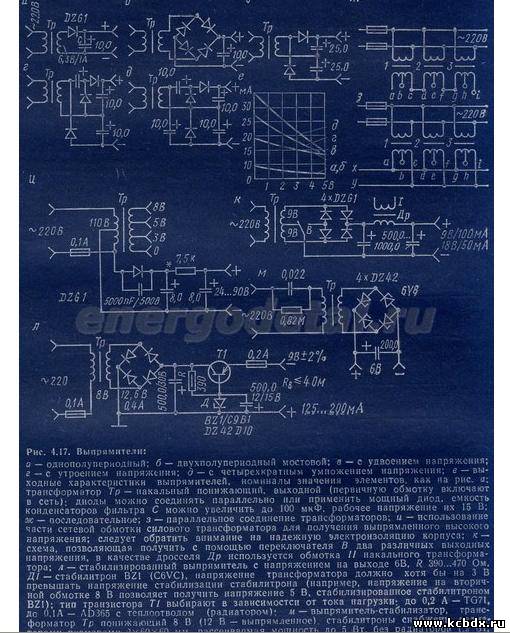

Схемы умножения разные, мне они очень помогли, совсем недавно, при конструировании блока питания с утроением напряжения, а здесь собрано очень много вариантов, думаю будет полезно многим.

Прикрепления: 5257446.jpg(79Kb)


Сообщение отредактировал kolychka - Среда, 29.02.2012, 01:19

kolychkaДата: Среда, 29.02.2012, 01:12 | Сообщение # 133
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

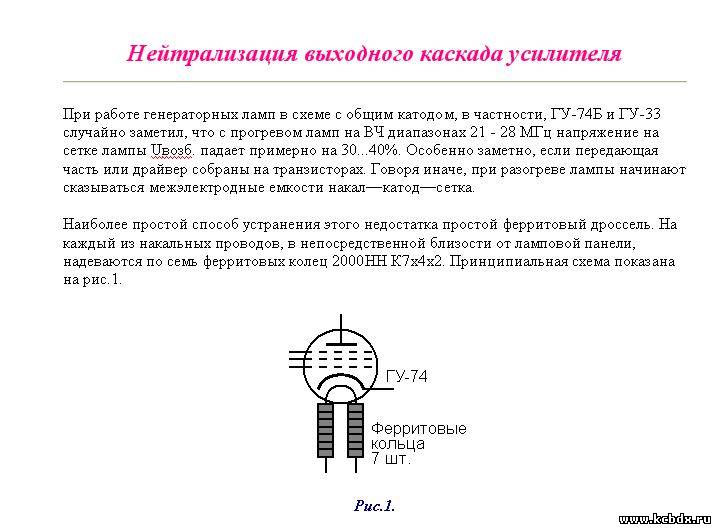

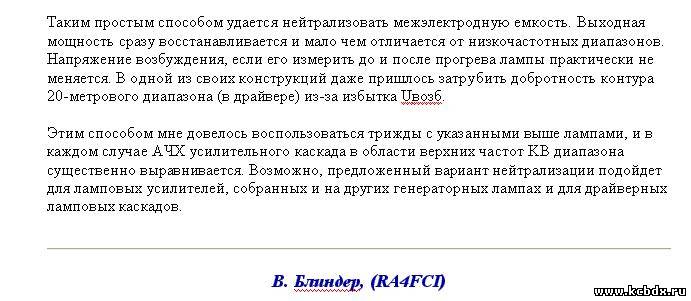

Ещё одна схема нейтрализация выходного каскада усилителя на лампе ГУ-74Б.Схема простая и и интересная.



Прикрепления: 3039513.jpg(57Kb) · 8024071.jpg(52Kb)

kolychkaДата: Среда, 29.02.2012, 01:25 | Сообщение # 134
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

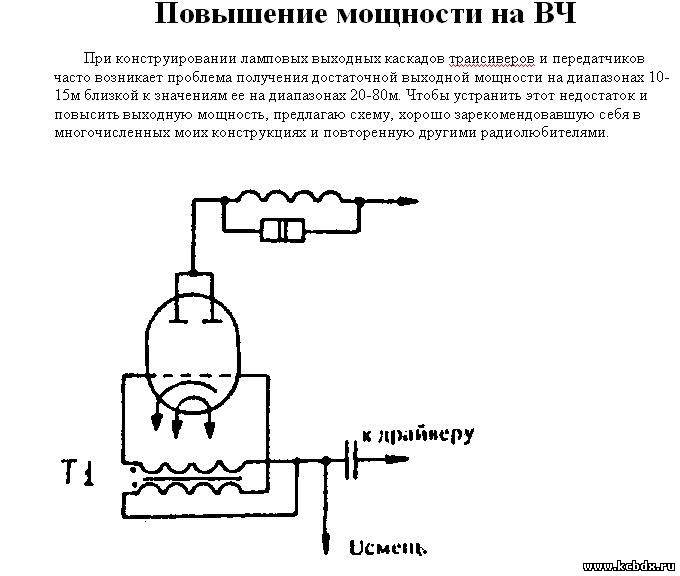

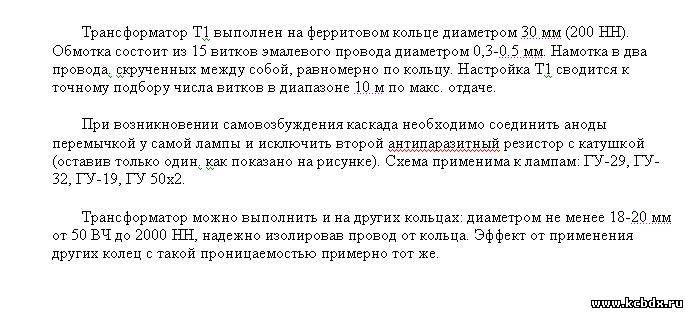

Вот ещё как повысить отдачу на верхних диапазонах, нам советуют радиолюбители из 9-го района В. ЛИНЬКОВ (RA9ABD)



Прикрепления: 4236975.jpg(51Kb) · 9137604.jpg(52Kb)

kolychkaДата: Четверг, 01.03.2012, 00:57 | Сообщение # 135
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

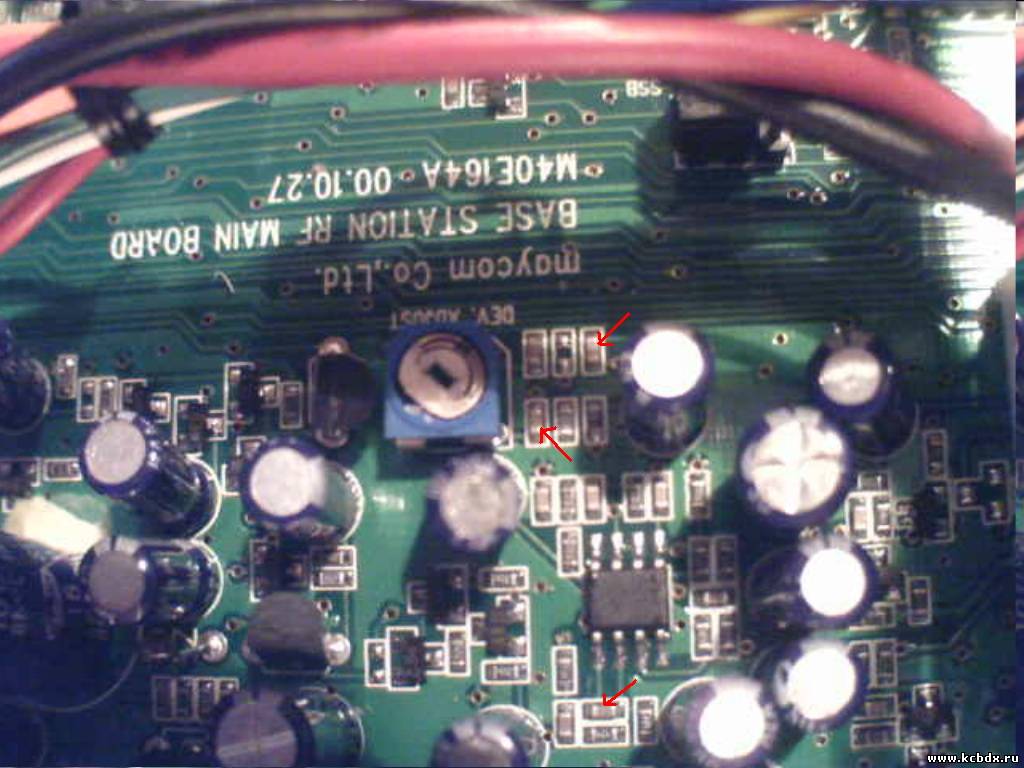

Немного о коррекции микрофонного тракта Maycom BS-27.На фото,что ниже, видны конденсаторы , отмеченные красной стрелкой, так вот эти самые конденсаторы влияют на частотный спектр микрофонного усилителя.Выпаяв их вы существенно расширяете речевой спектр, на слух ощущается подъём высоких частот и появляется так называемый эффект музыкальности сигнала, но это нужно делать по порядку, с начала выпеваем конденсатор который стоит возле самой микросхемы, затем если недостаточно на ваш взгляд сигнал раскрылся , выпаиваете остальные .Но всё это на ваш страх и риск.Я выпаял только один, возле самой микросхемы и мне показалось достаточно.

Прикрепления: 4282907.jpg(220Kb)


Сообщение отредактировал kolychka - Четверг, 01.03.2012, 00:57
