"Калючка"
|
|
| kolychka | Дата: Суббота, 19.05.2012, 22:51 | Сообщение # 136 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Трансивер существует и это не шутка.Уже показан на выставке в Дейтоне США.
|
| |
|
|
| kolychka | Дата: Суббота, 19.05.2012, 22:53 | Сообщение # 137 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Kenwood TS-990S
|
| |
|
|
| kolychka | Дата: Суббота, 19.05.2012, 22:54 | Сообщение # 138 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Kenwood TS-990S
|
| |
|
|
| kolychka | Дата: Среда, 30.05.2012, 23:39 | Сообщение # 139 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Сегодня наконец то опустил свою мачту, для замены лопнувших тросов при помощи Беслана("Замануха").После реконструкции на ней будет установлена трёх элементная яга, которая сейчас используется мной практически только для приёма.
Мой помощник.
Сообщение отредактировал kolychka - Среда, 30.05.2012, 23:43 |
| |
|
|
| kolychka | Дата: Среда, 06.06.2012, 00:21 | Сообщение # 140 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Остановился на полпути, жара не даёт ничего делать, вот и сегодня, сидел под своим балконом и созерцал панораму открывшуюся мне.Не знаю, мне очень понравились снимки, это не лес, это у меня дома, вид с низу под балконом.
|
| |
|
|
| kolychka | Дата: Пятница, 08.06.2012, 23:37 | Сообщение # 141 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Нашёл фото 80-ых годов.Как я помню особо связи на даль не проводил, больше музыку крутил под позывным "Султан". Более ранних фотографий просто нет, как ещё эти нашёл удивительно.
|
| |
|
|
| kolychka | Дата: Пятница, 20.07.2012, 01:23 | Сообщение # 142 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline

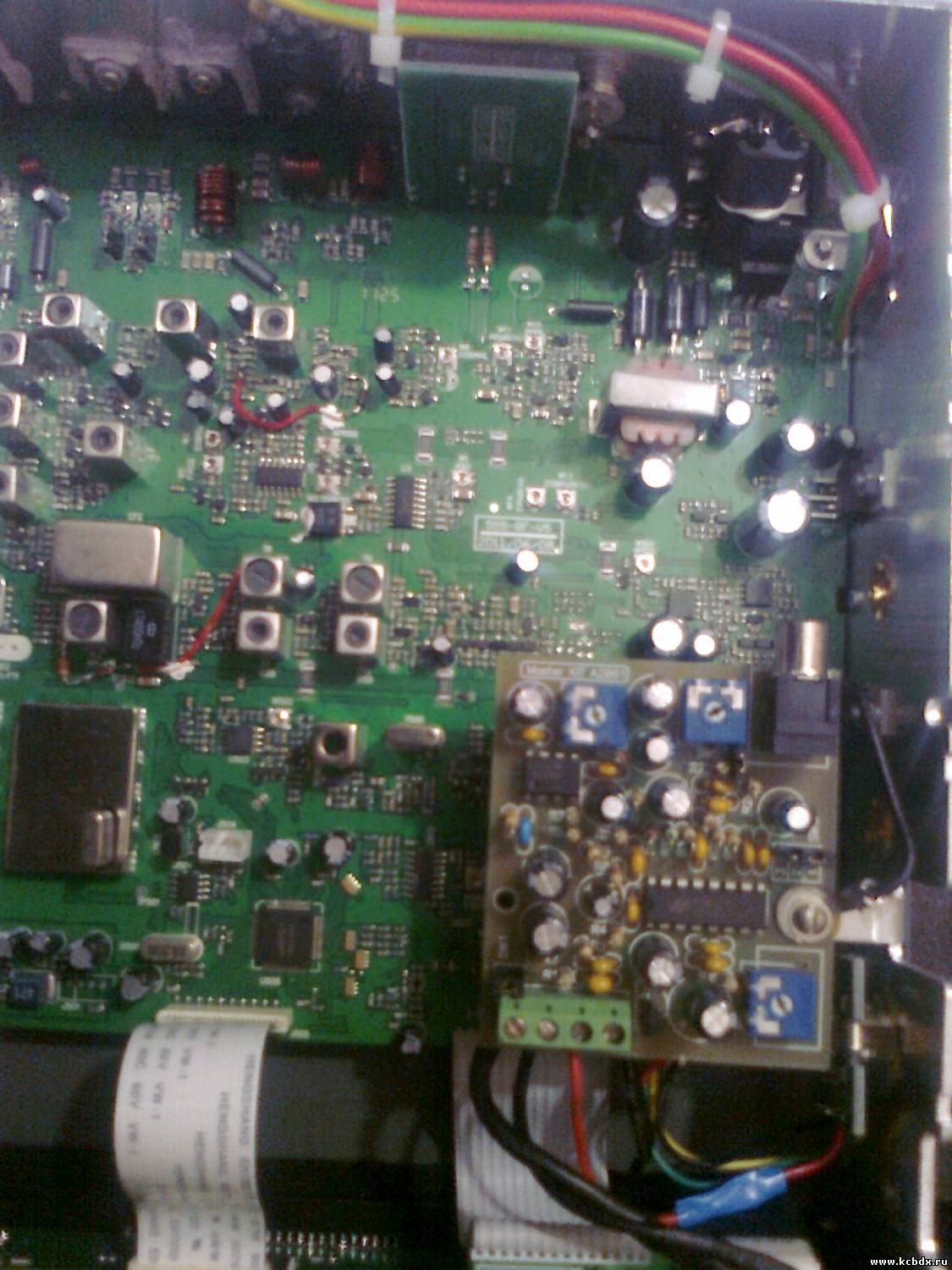

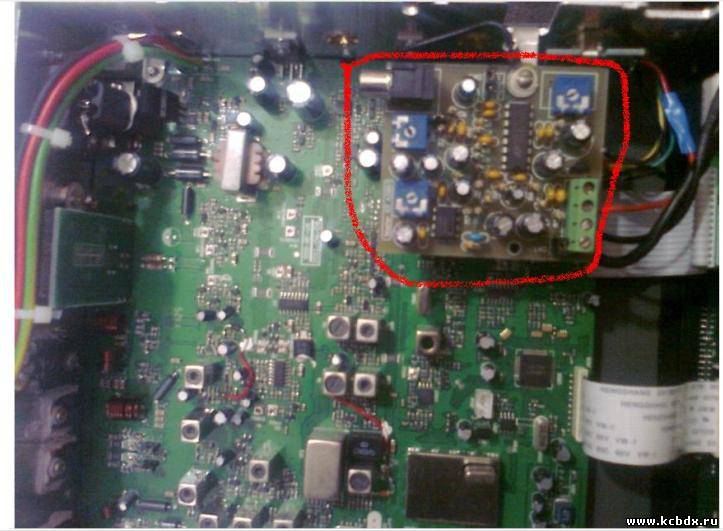

| Снова АТ-5555...
Ещё одна переделка, влияющая на качество модуляции, которая влетает в наши уши каждый день.
После консультаций с Егором "002" и по его совету, можно внести следующие изменения в схему конструктора,
которые, в свою очередь должны полностью раскрыть сигнал, сделать его так сказать ''музыкальным''.
Схема изобилуют количеством операционных усилителей и в принципе каждый узел важен в этом вопросе.
Инвертирующие фильтра расположены на листе 2, верхний левый угол, конденсаторы С500, С501, С542, С543, инвертирующие фильтра с коэффициентом усиления 1ед и крутизной порядка -20 ДБ. Можно попробовать убрать группу емкостей с одного к примеру, первого фильтра С542(вч), С543(около 1000гц), вообще это желательно делать при подключенном осциллографе на точке С528, подавая на микрофонный вход к примеру сигналы от 150 до 3500гц это уже будет наглядно и послушать сигнал, расширение частотного спектра неизбежно приведет к расширению излучаемой полосы более 3,0кГц так, что совсем не желательно и с этим нужно быть очень аккуратно , компрессию сигнала можно увеличить изменив номинал сопротивления R522 в большую сторону или вообще удалив данное сопротивление, для более сочного сигнала в SSB - необходимо увеличить емкость С528 105рf на к примеру 220Рf, обязательно контролируя свой сигнал по приборам.
PS. Если кому то нужна схема, пишите.
Схема от модели CRE 8900, практически идентична, за исключением другой небольшой компоновки деталей.
Сообщение отредактировал kolychka - Пятница, 20.07.2012, 01:40 |
| |
|
|
| kolychka | Дата: Понедельник, 30.07.2012, 23:01 | Сообщение # 143 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Вот что бывает, когда не правильно установишь антенну , да ещё и опустить вовремя не успеешь.
Вчера внезапно прошёл ураган и вот результат.
Как было
Как стало :(
Сообщение отредактировал kolychka - Понедельник, 30.07.2012, 23:03 |
| |
|
|
| kolychka | Дата: Пятница, 03.08.2012, 17:59 | Сообщение # 144 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Теперь по переделке модуляции AT-5555.Были удалены конденсаторы С542, С543, удалено сопротивление R522, результат мне не понравился, в ФМ не ощущается, в SSB есть небольшое изменение, сигнал становиться немного насыщеннее.Но всё это делалось без приборов и как говориться на быструю руку.Будем дальше совершенствовать аппарат.
|
| |
|
|
| kolychka | Дата: Суббота, 04.08.2012, 01:13 | Сообщение # 145 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Вот поворотное устройство, висевшее почти год, ничего страшного с ним не произошло, но если бы сейчас ураган не повалил бы антенну, то оно всё равно рухнуло бы вместе с антенной, все болты(отмечены красными кружками) , кроме одного были откручены и лежали на донышке внутри коробки.Короче, вывод такой, надо перед установкой изделия всё что можно закручивать намертво.
|
| |
|
|
| kolychka | Дата: Суббота, 25.08.2012, 18:25 | Сообщение # 146 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Что-то происходит с природой у нас прохождение зимой было во много раз лучше, по крайней мере, ты знал, что уж до обеда можно поработать, потом немного затухает и к вечеру возобновляется, а сейчас практически уже лето прошло и никакого прохождения и в помине нет.Правда почти большую часть лета занимался ремонтом, было не до радио, но друзья говорят, что много не потерял.
Вот такие антенны используют радиолюбители из Казахстана.
Антенна Димы un8pmd
Сообщение отредактировал kolychka - Суббота, 25.08.2012, 18:27 |
| |
|
|
| kolychka | Дата: Суббота, 25.08.2012, 18:44 | Сообщение # 147 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| А это уже антенны любителей из Киргизии.
В частности эта антенна радиолюбителя раньше работающего под позывным Капитал, а сейчас "309KCB101" - Сергей.
Сообщение отредактировал kolychka - Суббота, 25.08.2012, 18:46 |
| |
|
|
| 4H465 | Дата: Пятница, 31.08.2012, 20:06 | Сообщение # 148 |
 Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Геннадий, приветствую!
Антенна Sirio SY 27-3 приехала из Омска без проблем. За всё про всё 4700 руб.
Теперь решаю вопрос с повороткой AR-303X
По антенне кого заинтересует могу сообщить координаты интернет-магазина.
У нас тоже две недели в эфире один треск
|
| |
|
|
| kolychka | Дата: Пятница, 31.08.2012, 20:36 | Сообщение # 149 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Александр, я тоже брал там и 5/8 и трёх элементную, работают хорошо.
|
| |
|
|
| kolychka | Дата: Пятница, 31.08.2012, 20:42 | Сообщение # 150 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Вроде трёх элементных уже нет, но есть 4-х элементные, вот адрес - http://www.e-v-t.ru/268/sirio/sy-27-4/
Сообщение отредактировал kolychka - Пятница, 31.08.2012, 22:28 |
| |
|
|
