| kolychka | Дата: Понедельник, 11.02.2013, 09:28 | Сообщение # 211 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

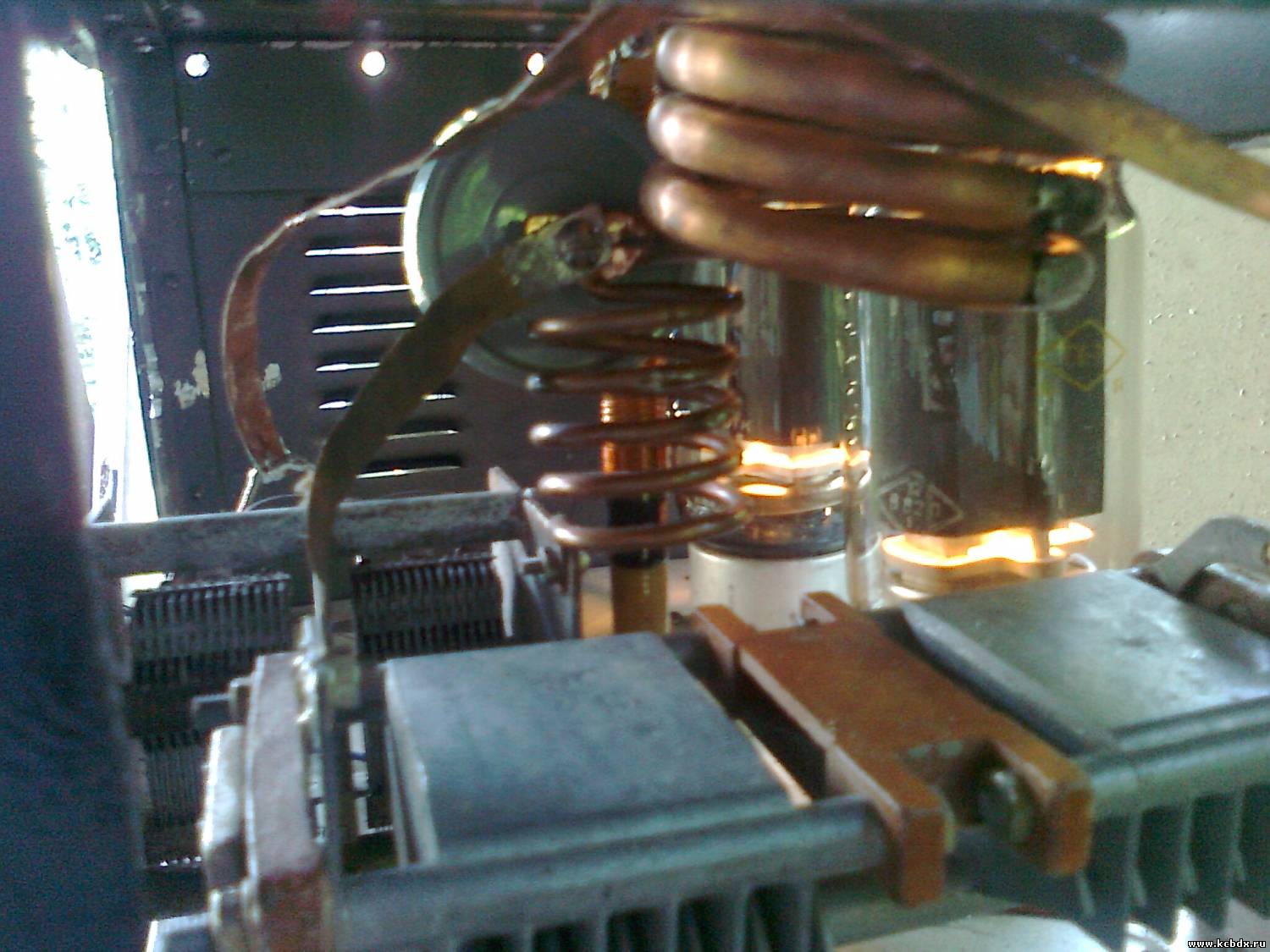

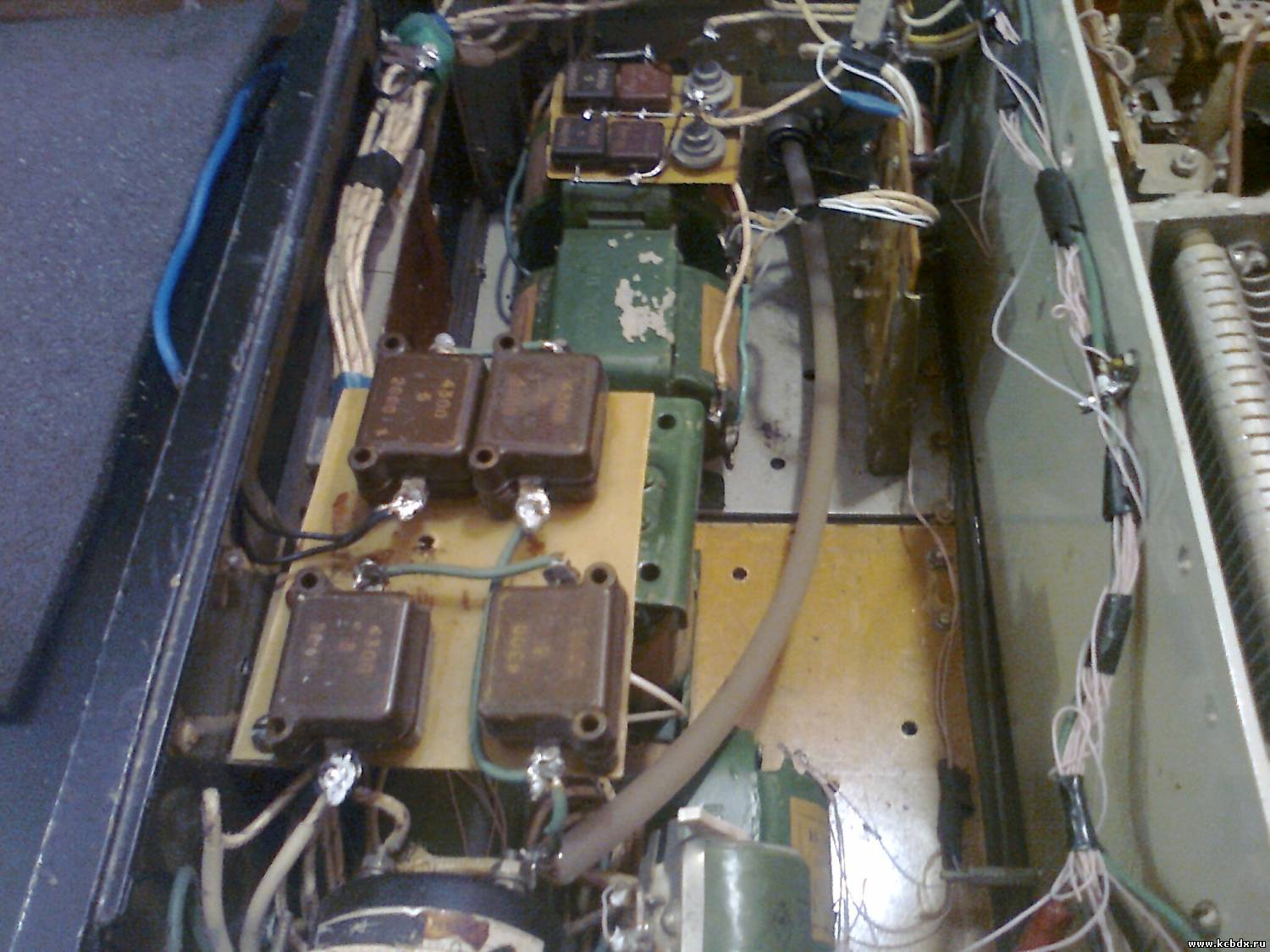

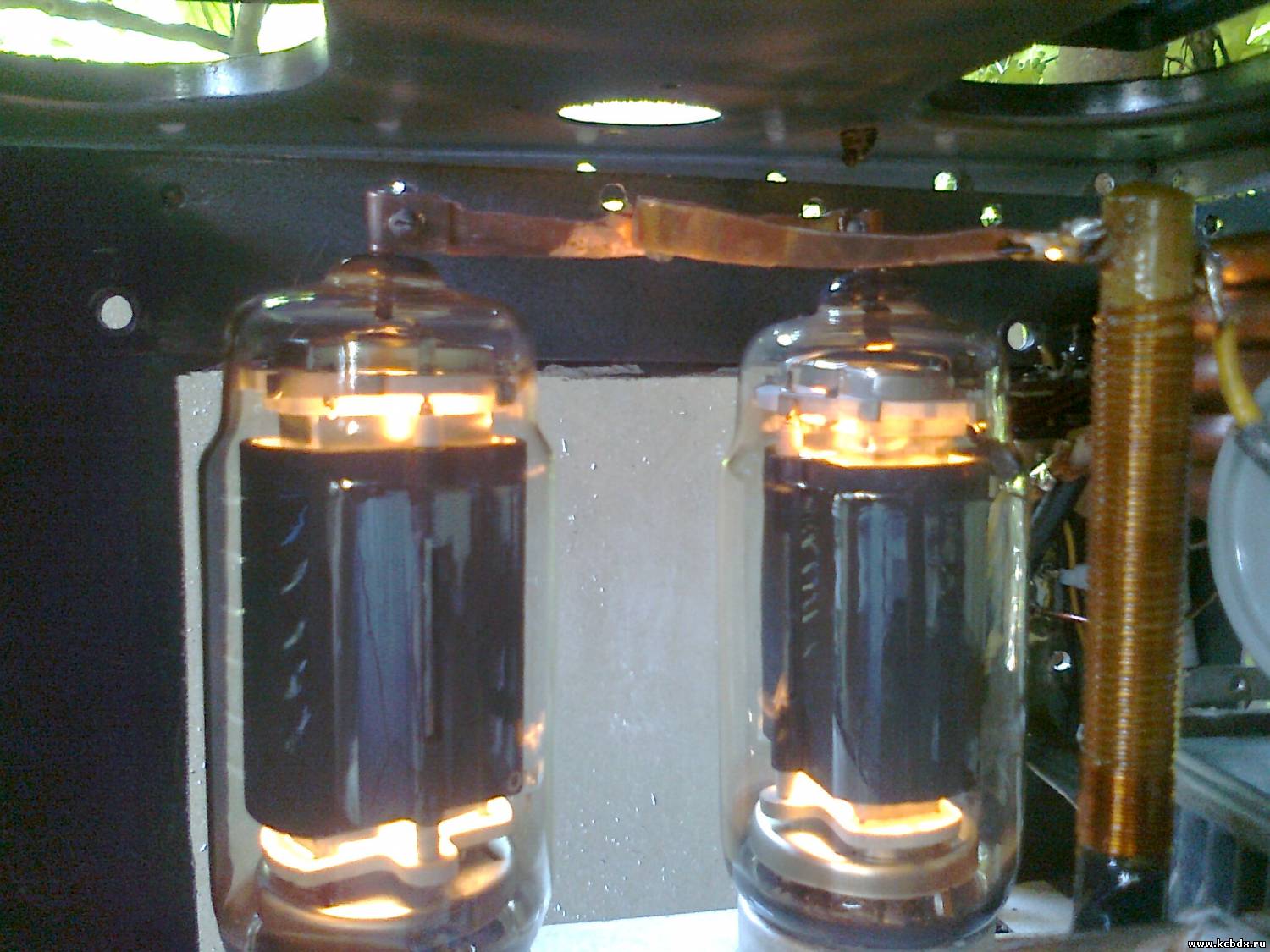

| Начинается переделка усилителя на двух ГК-71 СиБи диапазона в кв усилитель на два диапазона 80 и 40 метров.

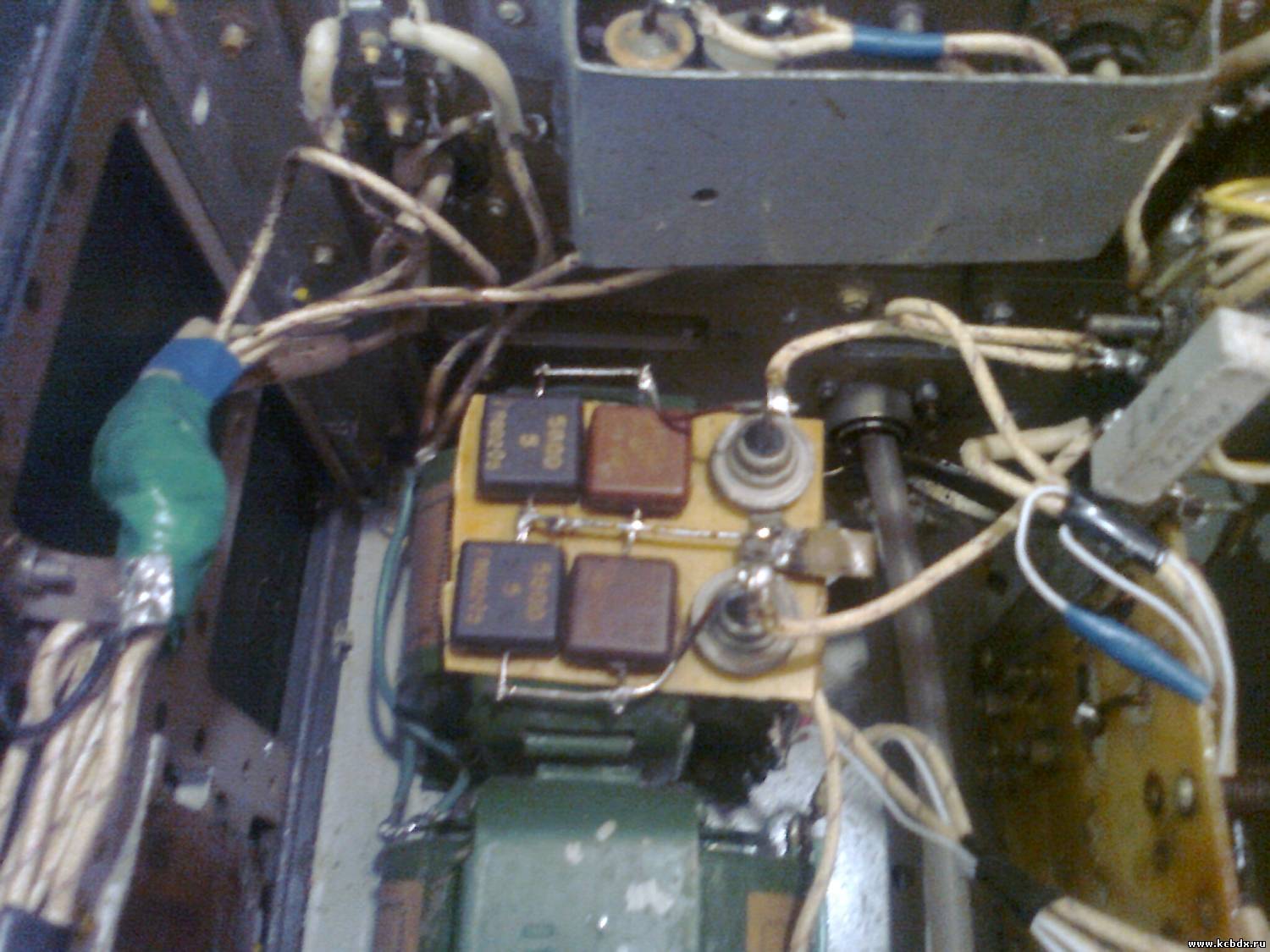

Искусственная средняя точка накала.
Лампы в усилители использовались без антипаразитных сопротивлений.
Сообщение отредактировал kolychka - Понедельник, 11.02.2013, 09:34 |
| |
| |
| 50RR03 | Дата: Среда, 13.02.2013, 14:50 | Сообщение # 212 |
 Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Хочу взять такой поворотник для полевых выездов под антенну "Робинзон" RR-33.
Но вот при заказе в "Мир радио", Владимир мягко говоря не советует и говорит, что в этом случае гарантий ни каких на поворотник не даст при такой эксплуатации. Покупать G-450A? Но это совсем другие деньги.
Теоретика это одно, а опыт другое. Может кто подскажет, если сталкивались - выдержит?
|
| |
| |
| kolychka | Дата: Четверг, 14.02.2013, 00:28 | Сообщение # 213 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline
| 50RR03, у меня это поворотное устройство держит трёх элементную антенну весом 5 кг, а ваша 9.5, запаса практически нет, так что лучше не ставить.Ваша антенна и по парустности не подойдёт и по габаритам слишком объёмная.
P.S.Сейчас ещё раз глянул Hy-Gain AR-303X- написано вертикальная нагрузка 45кг.Немного не пойму, что это означает.У меня в паспорте написано, что вес антенны не должен превышать 10 кг.Может это устройство немного модернизировано, что сейчас в магазине продаётся.
Сообщение отредактировал kolychka - Четверг, 14.02.2013, 00:40 |
| |
| |
| 50RR03 | Дата: Четверг, 14.02.2013, 05:39 | Сообщение # 214 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| О том и речь, что вертикальная нагрузка, как я понимаю это и есть вес антенны. Антенна весит 9,5 - поворотка должна держать 45. Другое дело боковые нагрузки, о которых ничего не сказано. Для безопасности можно, даже наверное нужно - поставить опорный подшипник. Остаётся ещё одна нагрузка на скручивание, о параметрах которой тоже ничего неизвестно.
Для меня пока вопрос всё ещё остался открытым. Спасибо, за ваше мнение!
|
| |
| |
| kolychka | Дата: Четверг, 14.02.2013, 09:20 | Сообщение # 215 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline
| Если вы хотите использовать антенну только для полевых выездов, то рискнуть можно , но для стационарного использования я думаю не стоит.Но и для полевых выездов только с опорным подшипником.
|
| |
| |
| 50RR03 | Дата: Четверг, 14.02.2013, 11:20 | Сообщение # 216 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Спасибо! Наверное так и поступлю!
Всё же стараемся выбирать хорошую погоду для таких мероприятий, да и живём не в "поле", сильные ветра редко бывают.
Червячный механизм в этоv поворотнике, ведь из металла сделан? Правильно?
Сообщение отредактировал 50RR03 - Четверг, 14.02.2013, 11:20 |
| |
| |
| kolychka | Дата: Четверг, 14.02.2013, 11:28 | Сообщение # 217 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline
| Честно говоря, не разбирал до червячного механизма, но думаю, что из метала.У меня она стоит вот уже второй год и если вы посмотрели где-то на страничках есть фото, где антенна согнута от ветра и какой рычаг на ней, я ведь не правильно её установил, но всё выдержало и не сломалось и никакого люфта не образовалось.Устройство на редкость надёжное.
Сообщение отредактировал kolychka - Четверг, 14.02.2013, 11:29 |
| |
| |
| 50KCB001 | Дата: Понедельник, 25.02.2013, 20:07 | Сообщение # 218 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7729
Статус: Offline
| С Днем Варенья, мой друг!!!
Мира, Счастья, Добра и Здоровья!!!
Тебе от меня - самый дорогой французский коньяк - "Henri IV Dudognon Heritage".
Чтобы ты развалился, как этот рыжий кот на моей картине...
Будь Счастлив, Здоров и Богат!!!
|
| |
| |
| kolychka | Дата: Пятница, 08.03.2013, 23:28 | Сообщение # 219 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline
| О дне рождения, вспоминаеш только тогда когда сотрудники требуют как говорят-хлеба и зрелищ, а они очень серьёзно за этим следят. Дома уже не справляем, вернее справляем, но чисто символически без разных помпезностей.
Переделал усилитель на восьмидесятку, получил шикарные результаты.Анод-3200, ток при возбуждении пяти ваттами - 530ма, ламп две, сеточный ток отсутствует, вернее светодиод еле заметно и то боковым зрением немного меняет цвет, и это тогда когда возбуждение не превышает 10 ватт, а вот свыше светодиод горит в полный накал.
Во входной цепи присутствует входной контур.КСВ трансивер усилитель единица.Настройкой занимался почти две недели урывками, но добил.

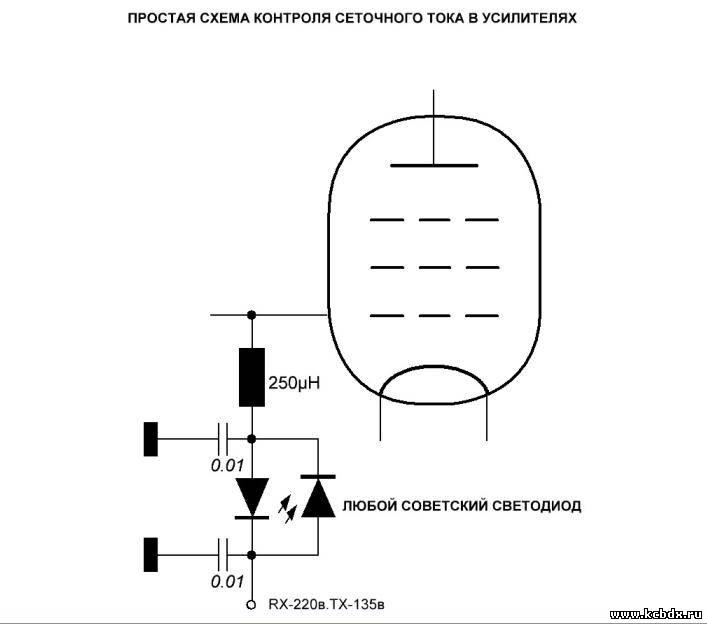

Вот простая схема контроля сеточного тока в усилителях на светодиоде.
Сообщение отредактировал kolychka - Суббота, 09.03.2013, 00:07 |
| |
| |
| kolychka | Дата: Суббота, 09.03.2013, 00:50 | Сообщение # 220 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

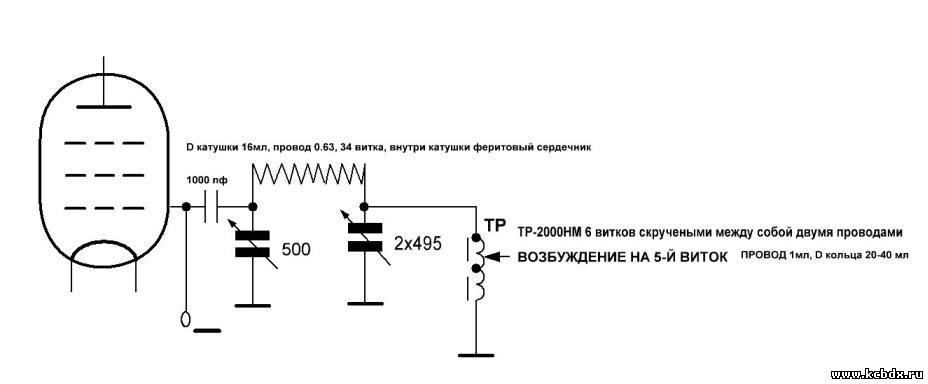

| Схема входного П контура в упрощённом виде на один диапазон 80 м.Согласует прекрасно.Катушка попалась готовая с ферритовым сердечником.Этих схем много в инете, но включение трансформатора интересное.
|
| |
| |
| kolychka | Дата: Воскресенье, 30.06.2013, 20:03 | Сообщение # 221 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

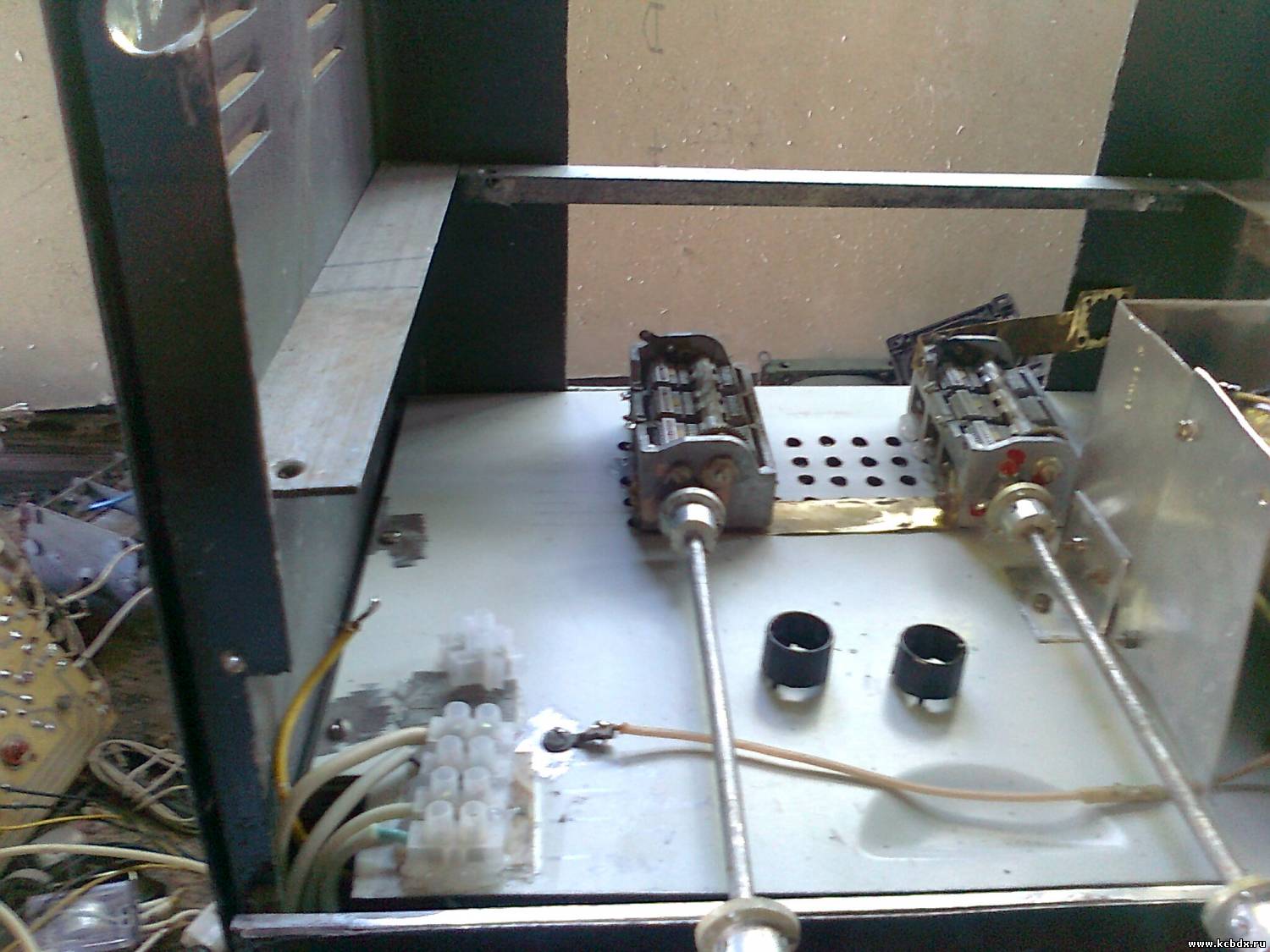

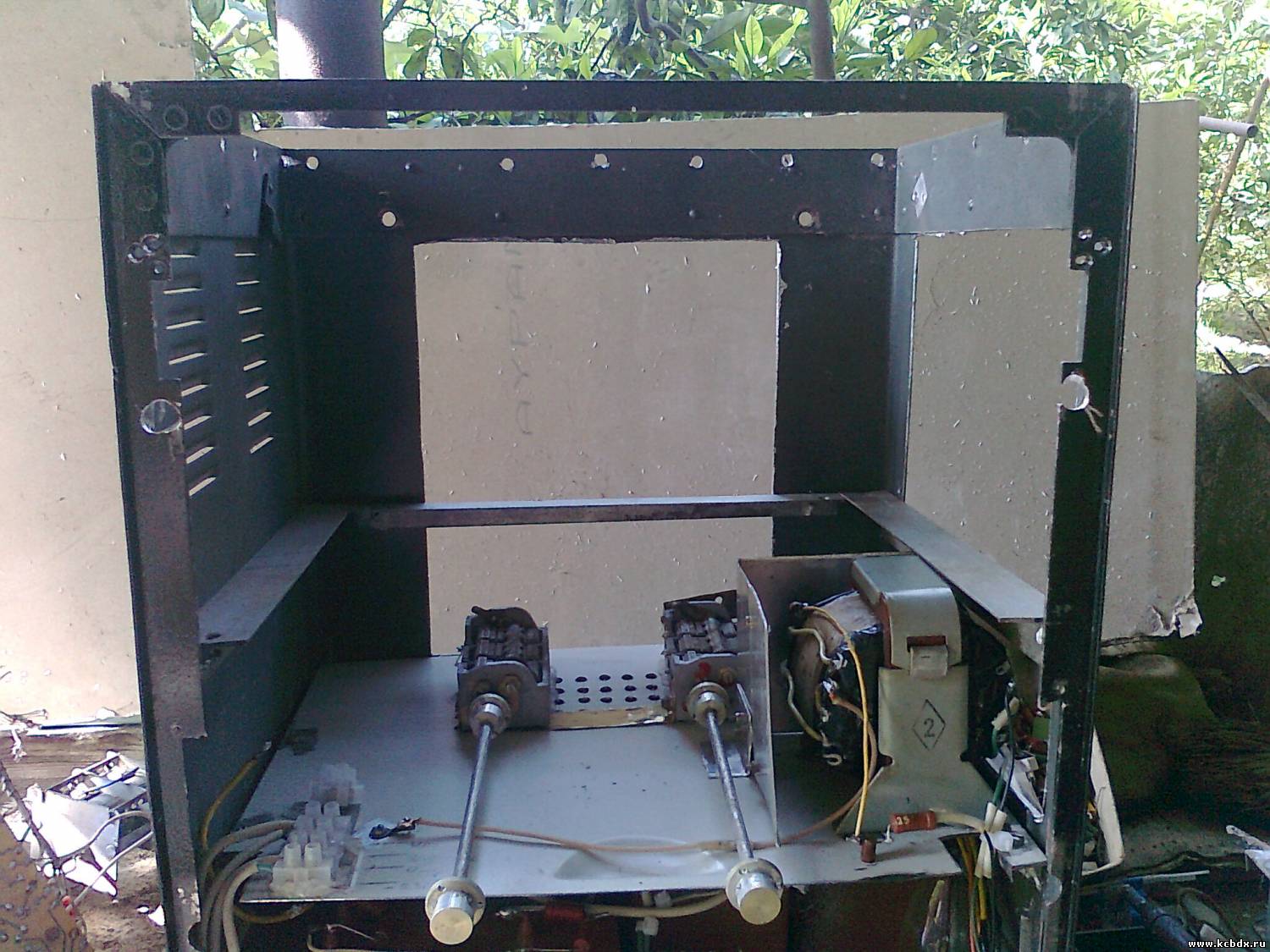

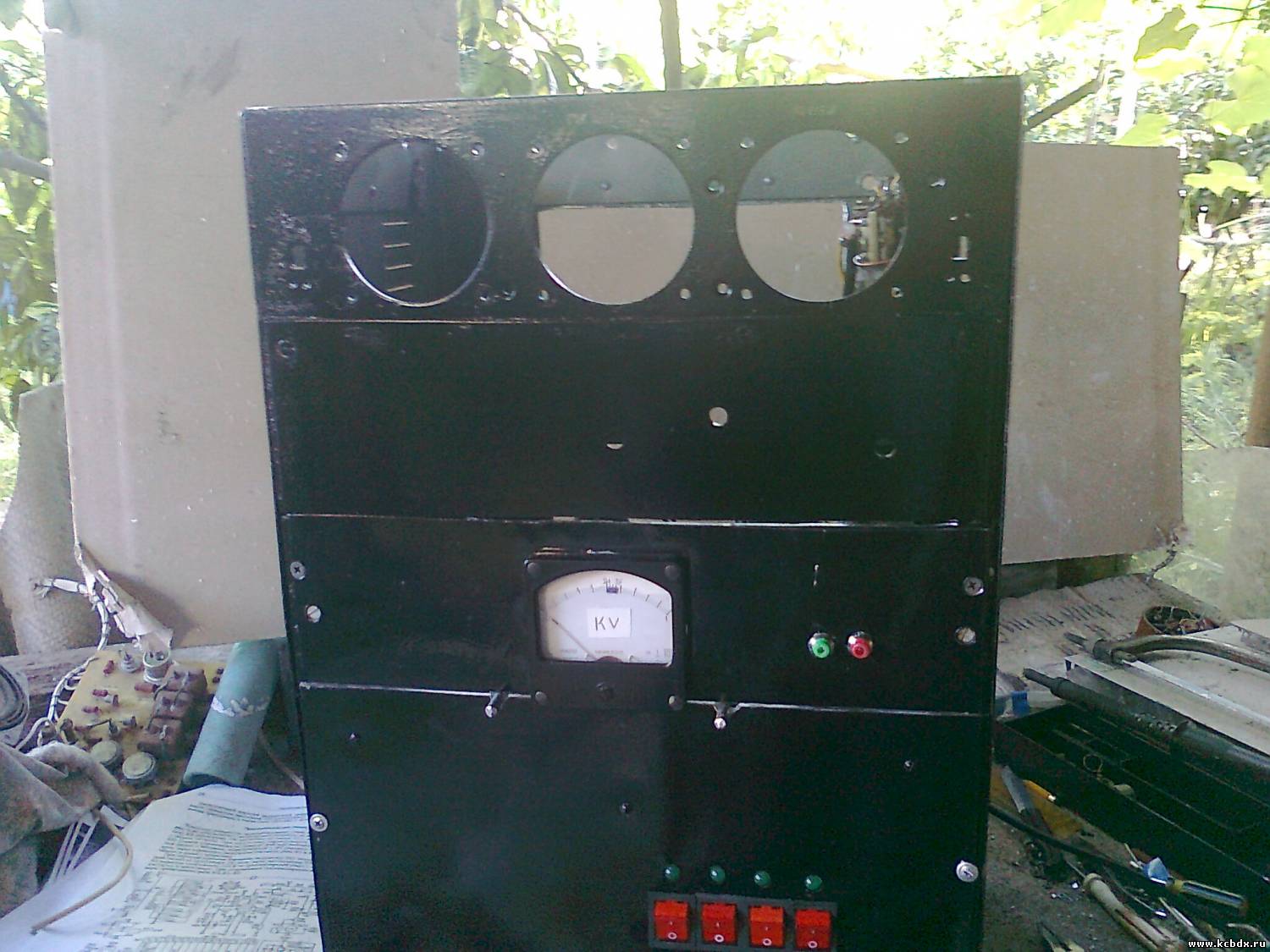

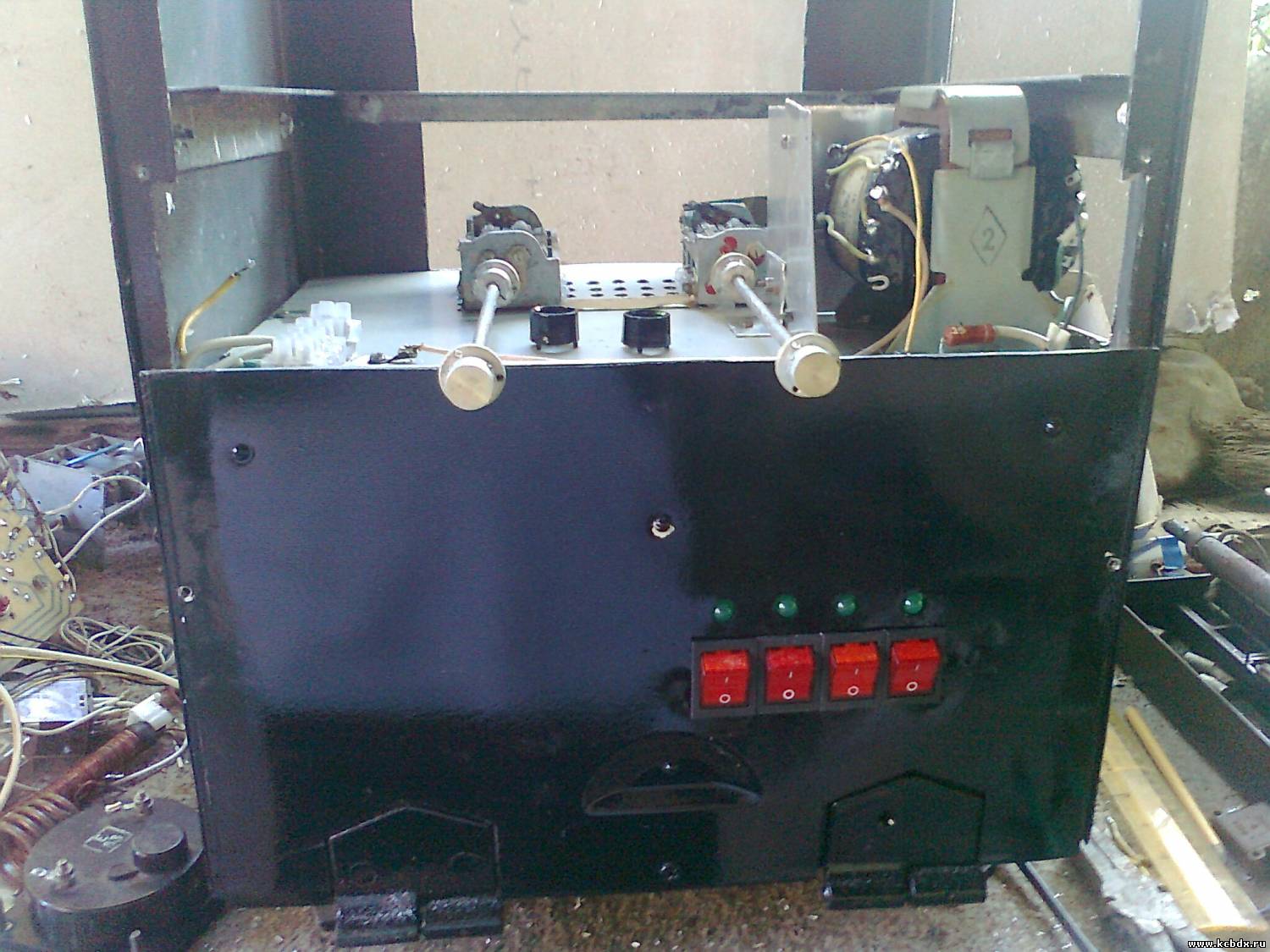

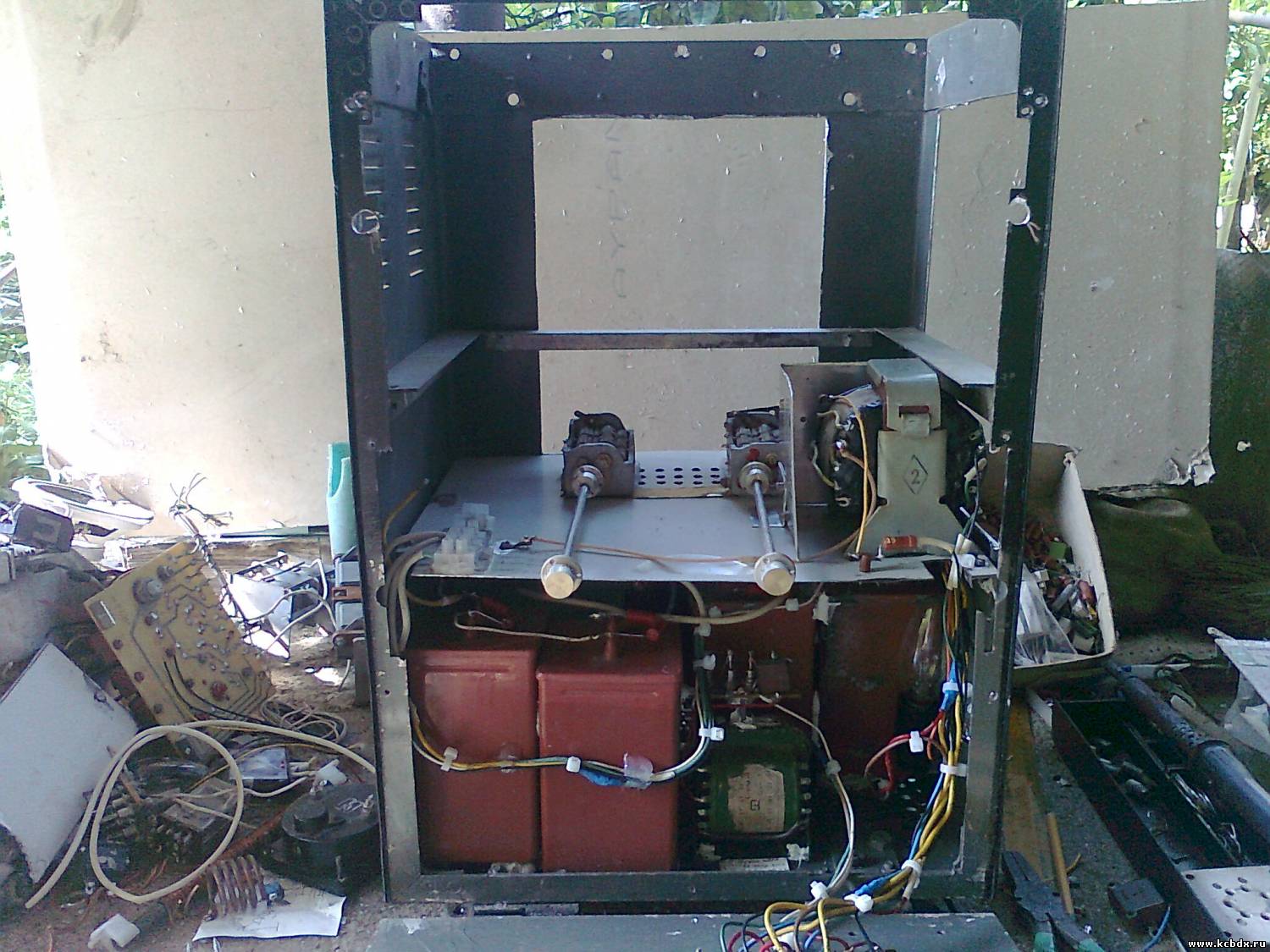

| Интернет не восстановлен, выхожу из полевых условий.Почти полтора месяца, ну конечно не целыми днями, делал новую конструкцию усилителя на
2хГК-71 на 27МГц.Усилитель предназначен для оператора с позывными 81-й,
так как он прошёл необходимую практику на менее слабом усилителе на
3хГУ-50 и имеет необходимый опыт работы с такими усилителями.Поэтому с
повышением квалификации делаем ему более мощный усилитель с компенсацией

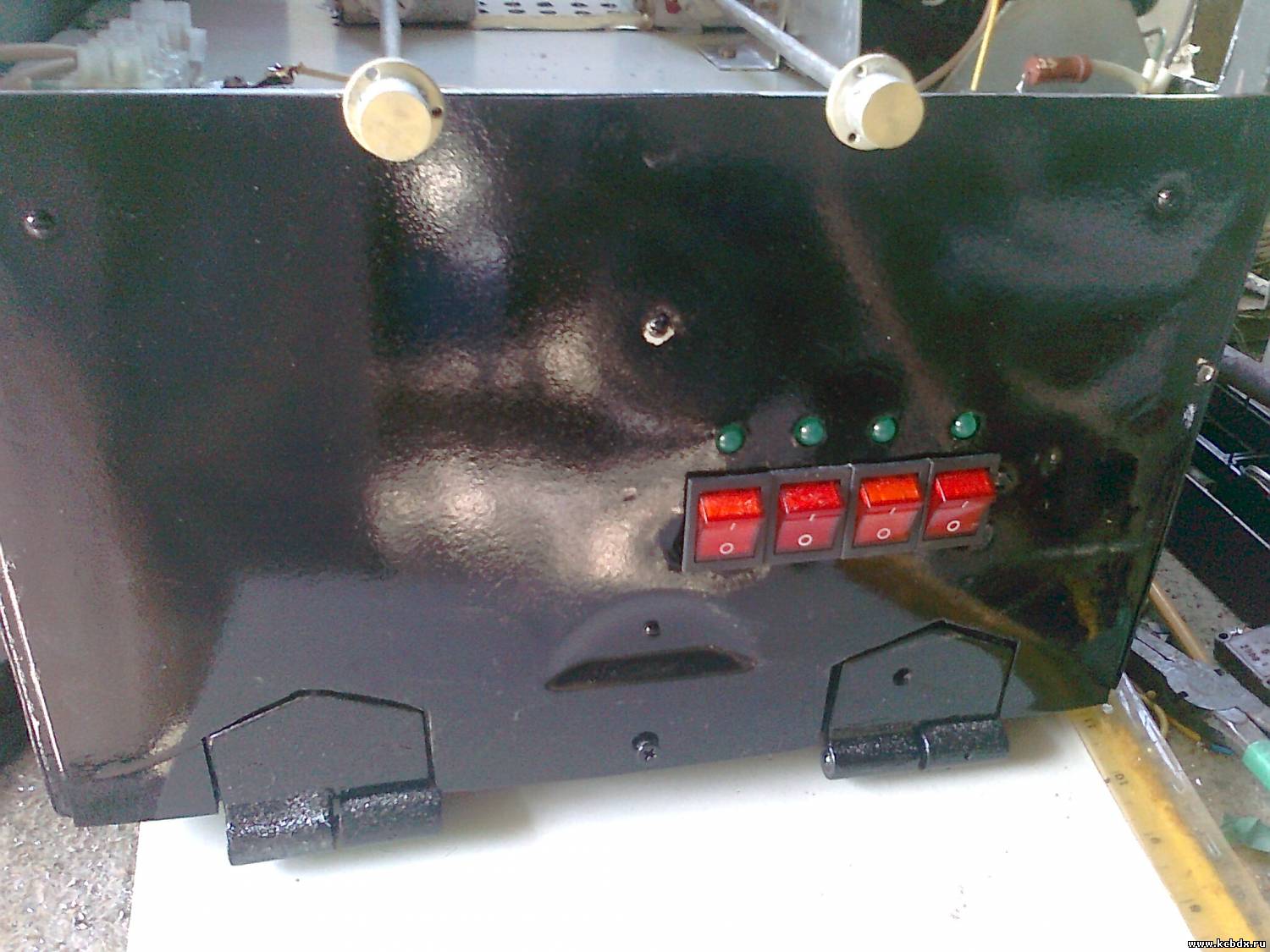

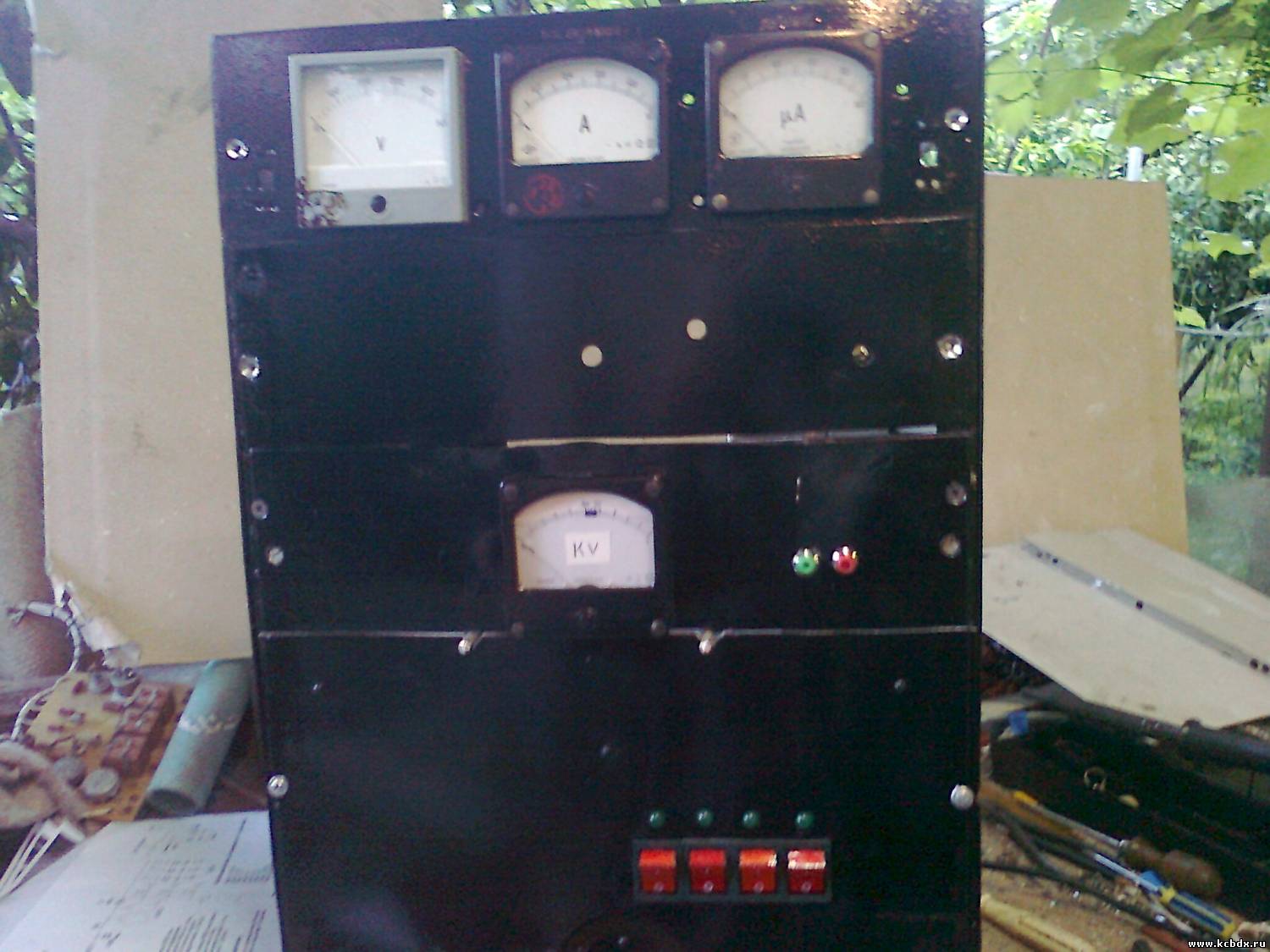

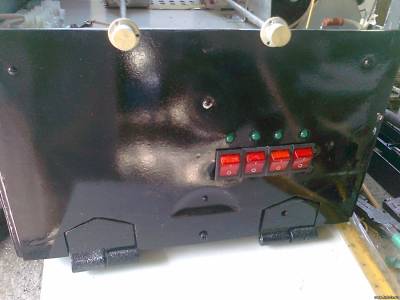

выходной ёмкости лампы(для ГК это актуально) .Начинаем показ с фото
корпуса.
Сообщение отредактировал kolychka - Воскресенье, 30.06.2013, 20:14 |
| |
| |
| kolychka | Дата: Воскресенье, 30.06.2013, 20:23 | Сообщение # 222 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

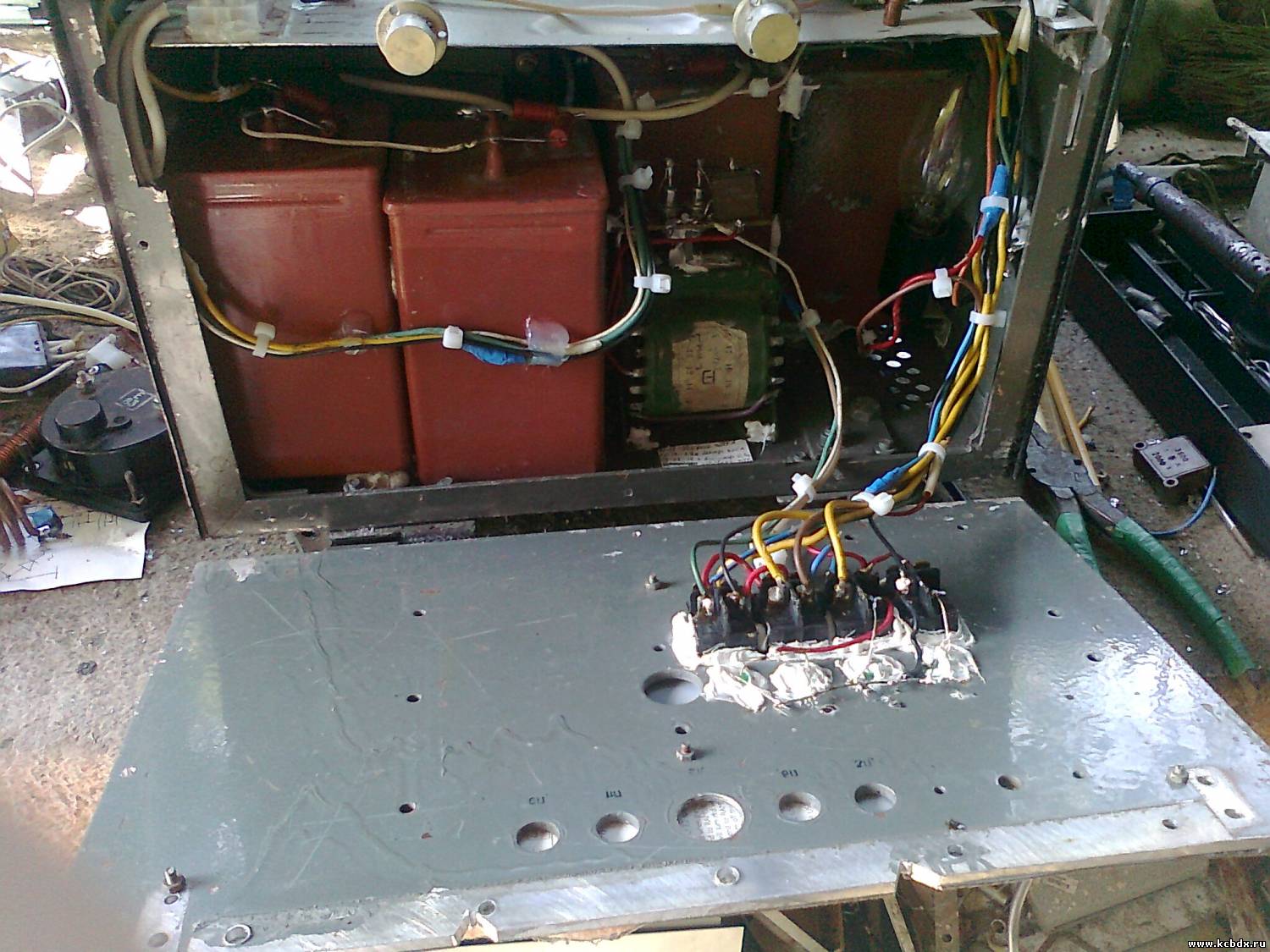

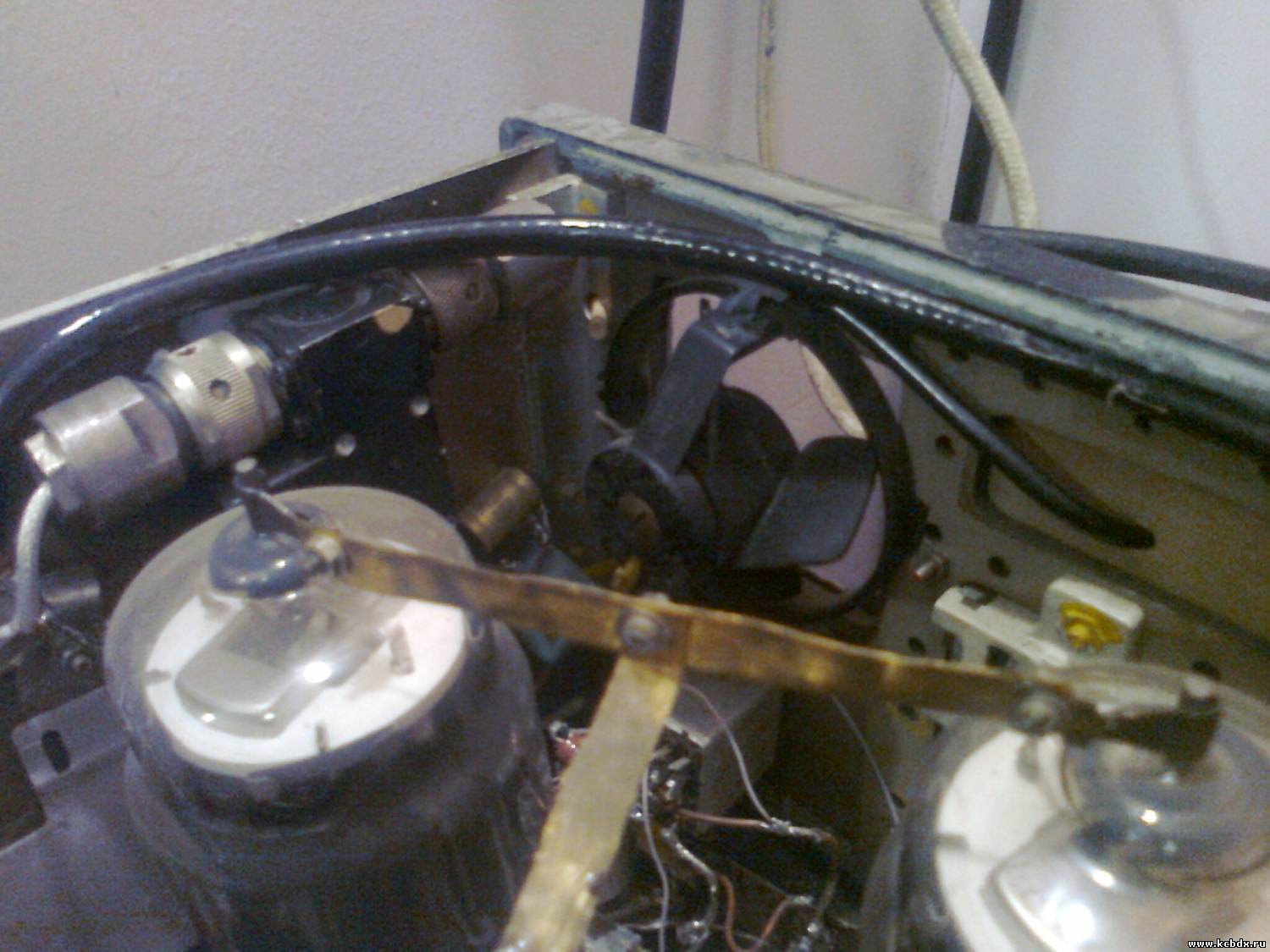

| Усилитель ещё будет дорабатываться, но основное уже всё готово и работает, ПОДКАЧАЛ АНОДНЫЙ ТРАНСФОРМАТОР, будем переделывать и намотаем более толстый провод на вторичку или вообще заменим на другой более мощный.
|
| |
| |
| kolychka | Дата: Воскресенье, 30.06.2013, 20:41 | Сообщение # 223 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

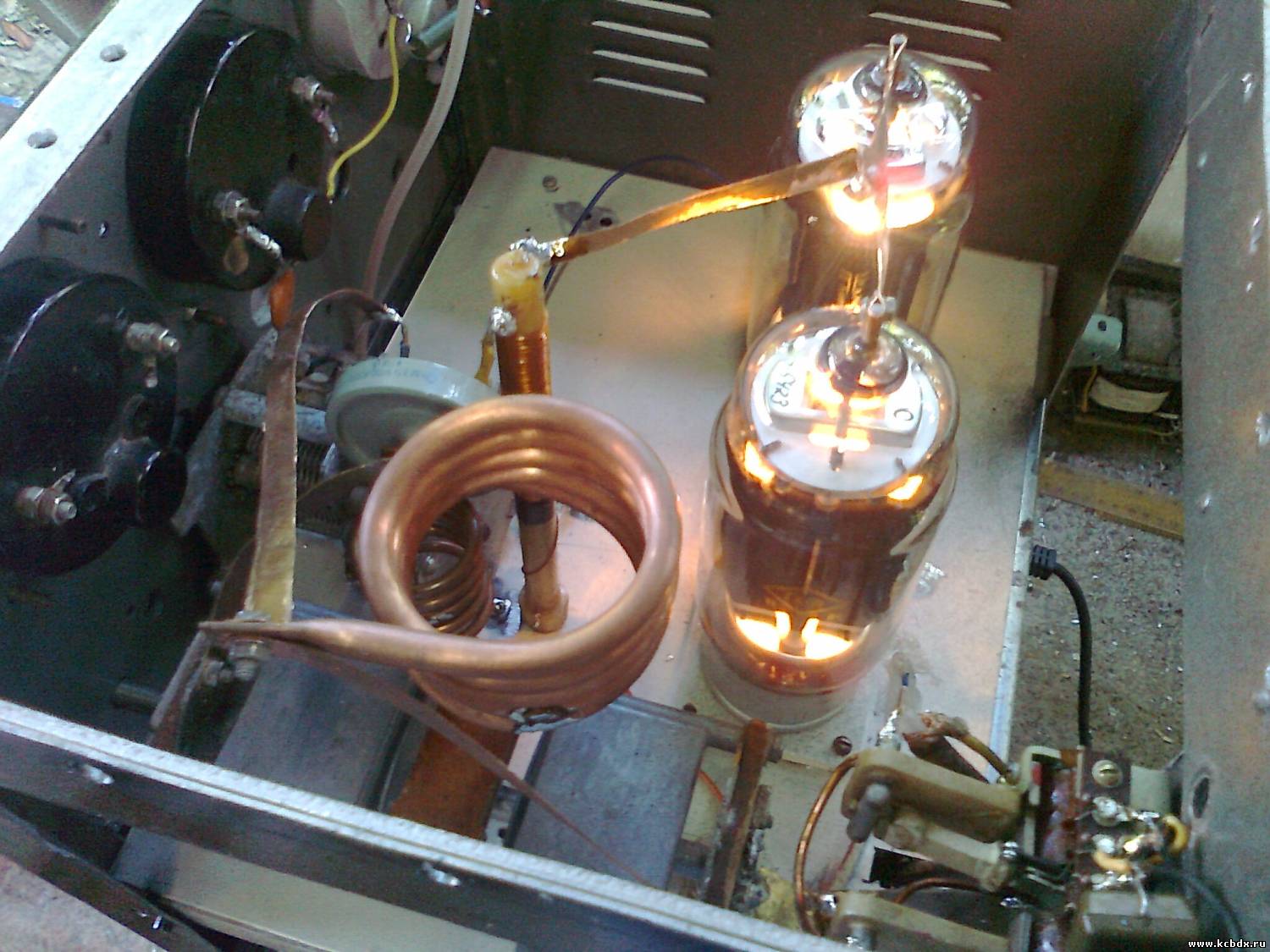

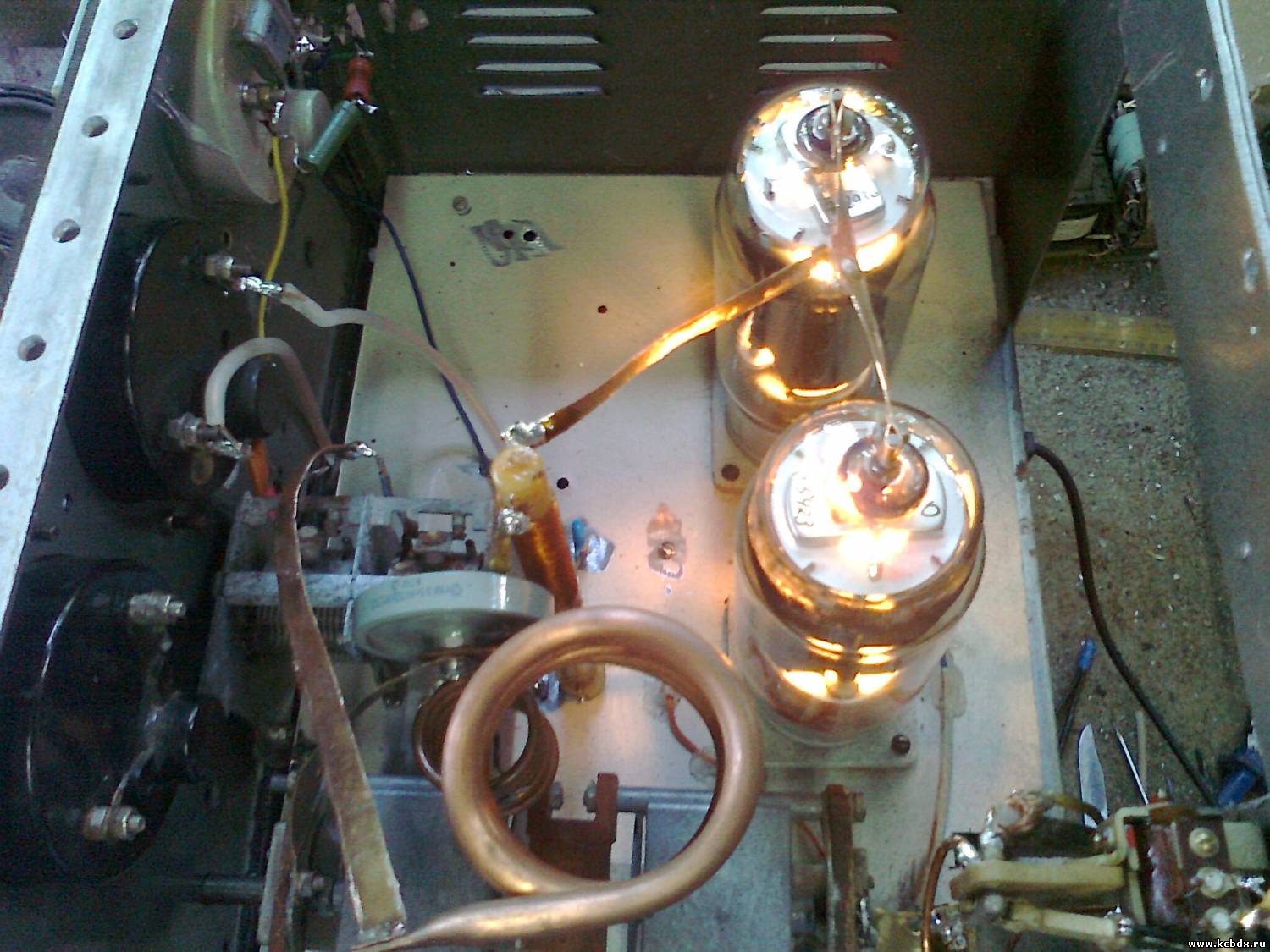

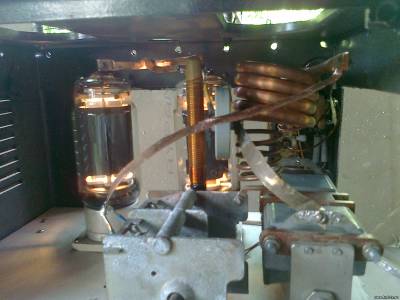

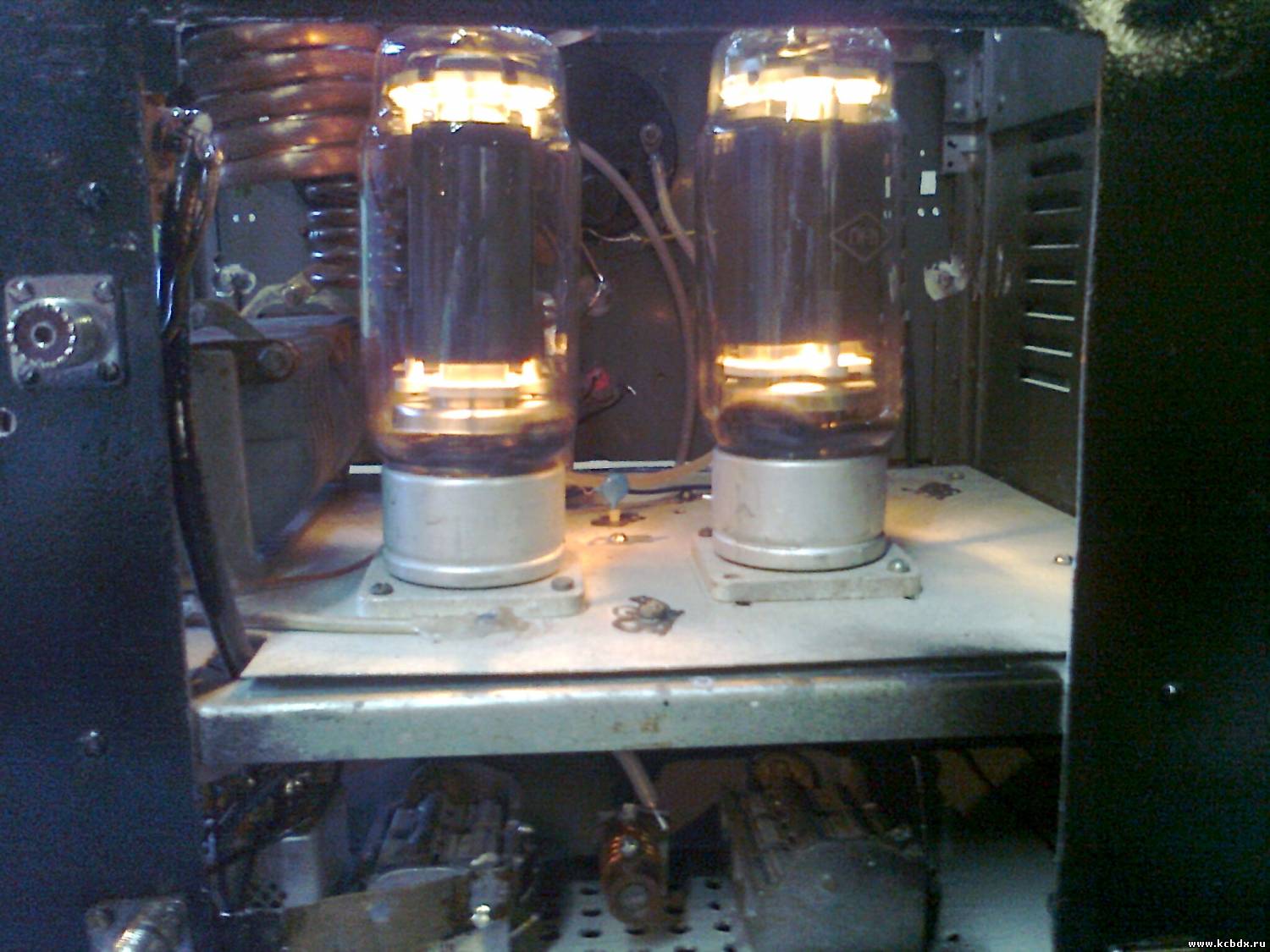

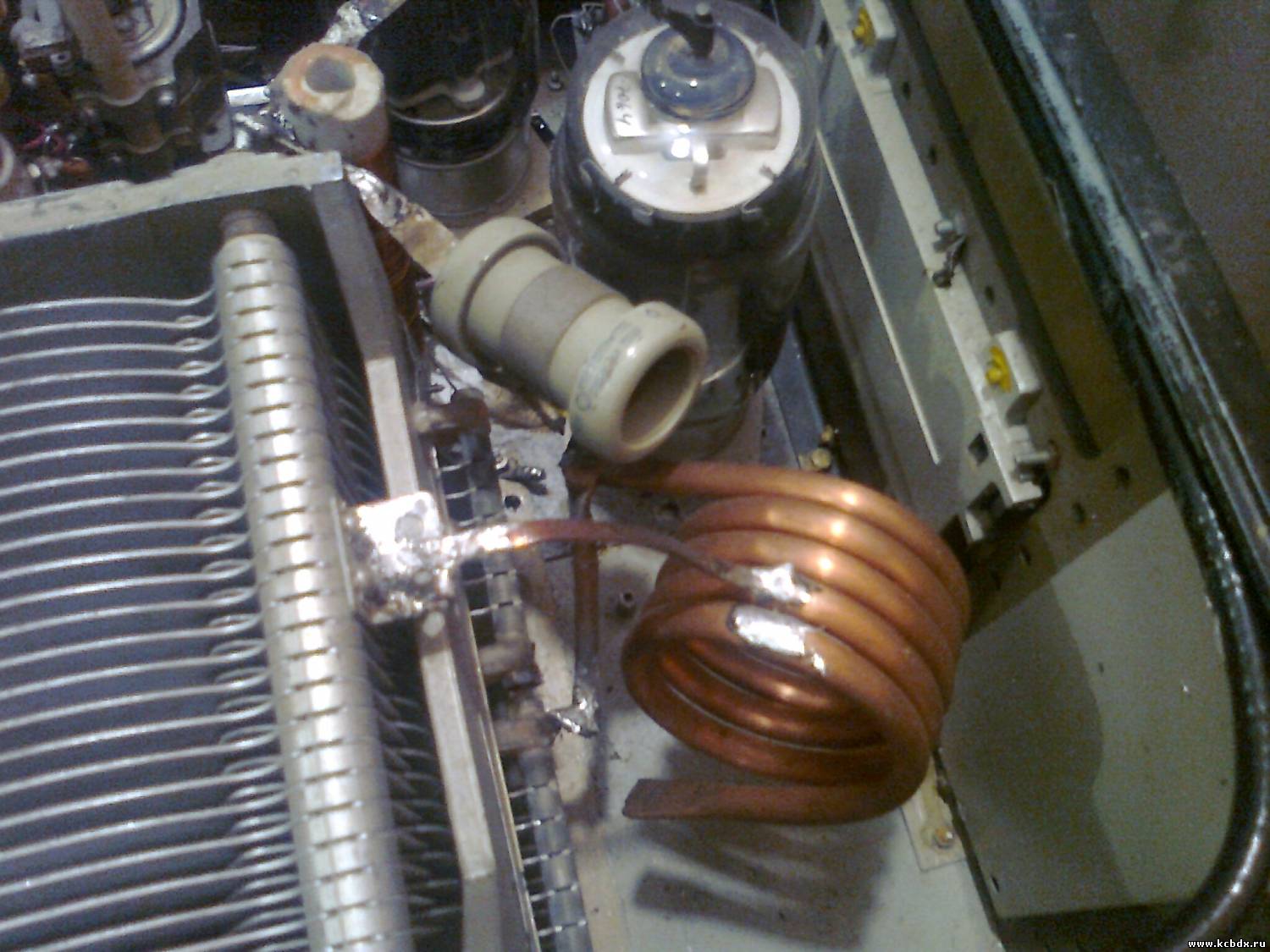

| Схема классическая с параллельным питанием.Катушка контура намотана трубкой 8мм.Позже нарисую схему компенсации, которая тоже не новая, но на 27МГц показывает хорошие результаты.
|
| |
| |
| kolychka | Дата: Воскресенье, 30.06.2013, 21:02 | Сообщение # 224 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

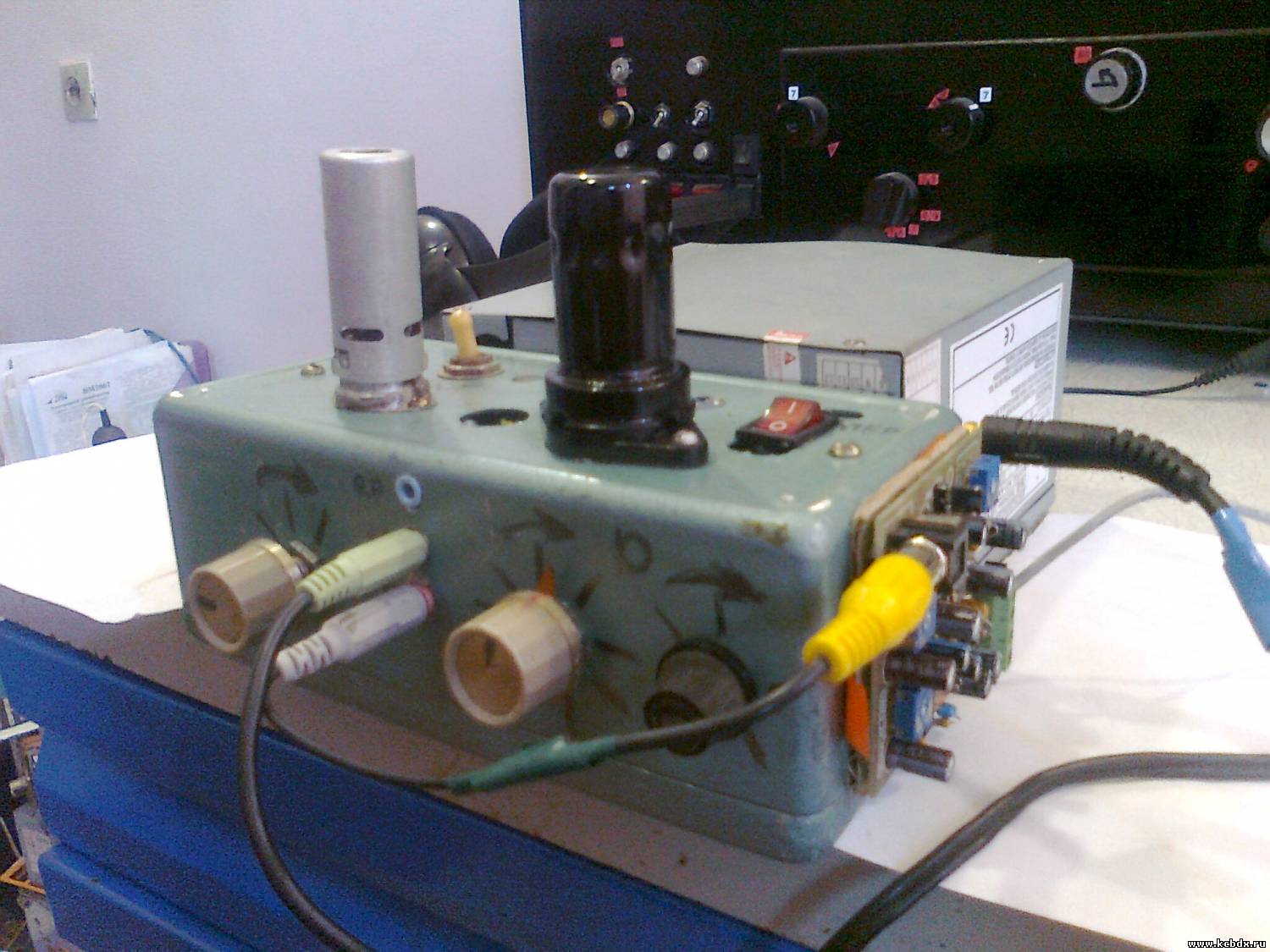

| Ещё недавно сделал себе микрофонный усилитель на лампах, захотелось мягкого лампового звука, что из этого получилось видели те кто проводил со мной связи, по отзывам очень не плохо.Лампы 6ж38п или октальная 6ж4, ностальгия замучила.
Сообщение отредактировал kolychka - Вторник, 02.07.2013, 20:00 |
| |
| |
| kolychka | Дата: Вторник, 02.07.2013, 19:55 | Сообщение # 225 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Статус: Offline

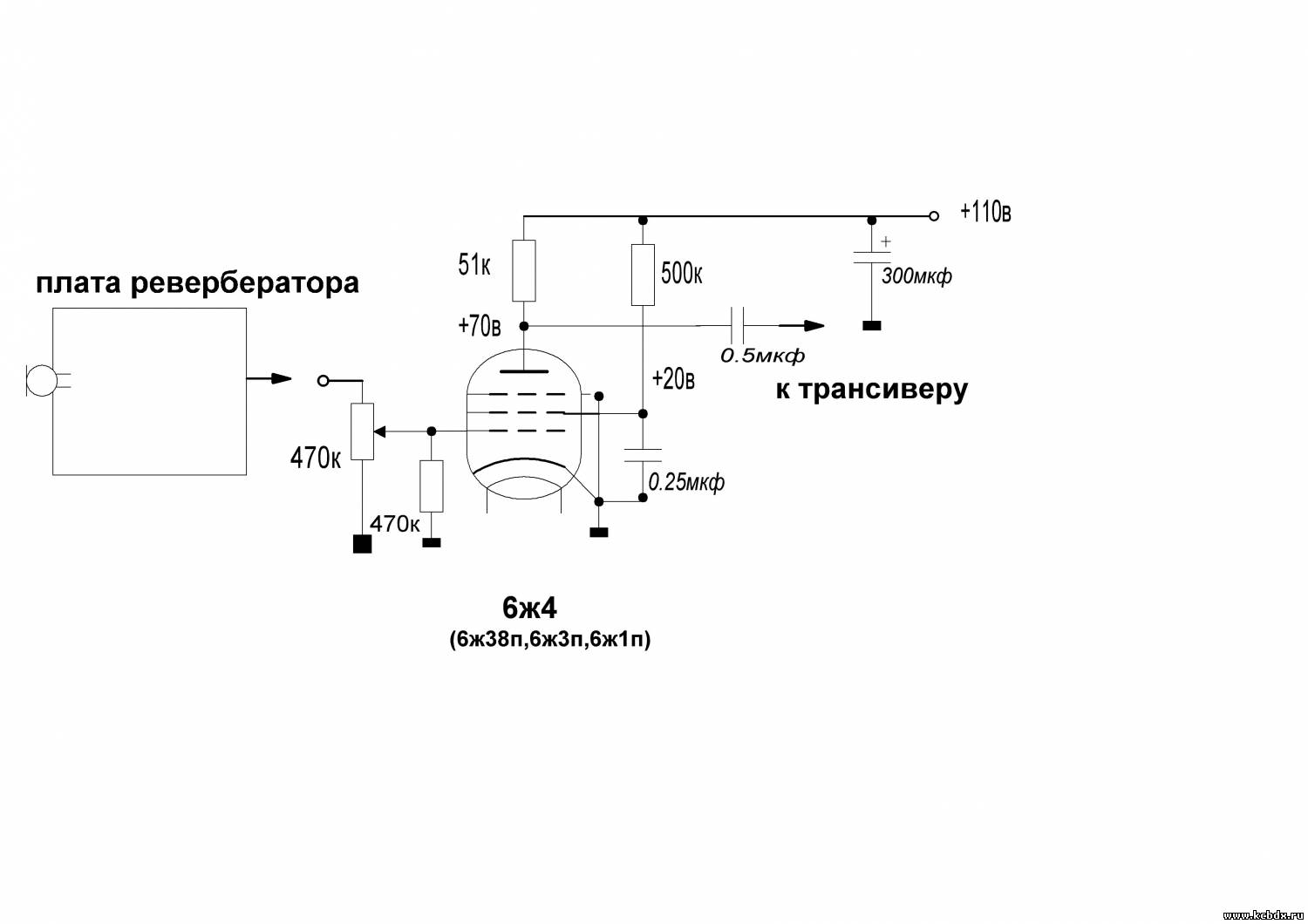

| Схема микрофонного каскада.Её можно выполнить как угодно, но я сделал именно так.
PS.На этом микрофонном усилителе я работаю только в режиме FM.

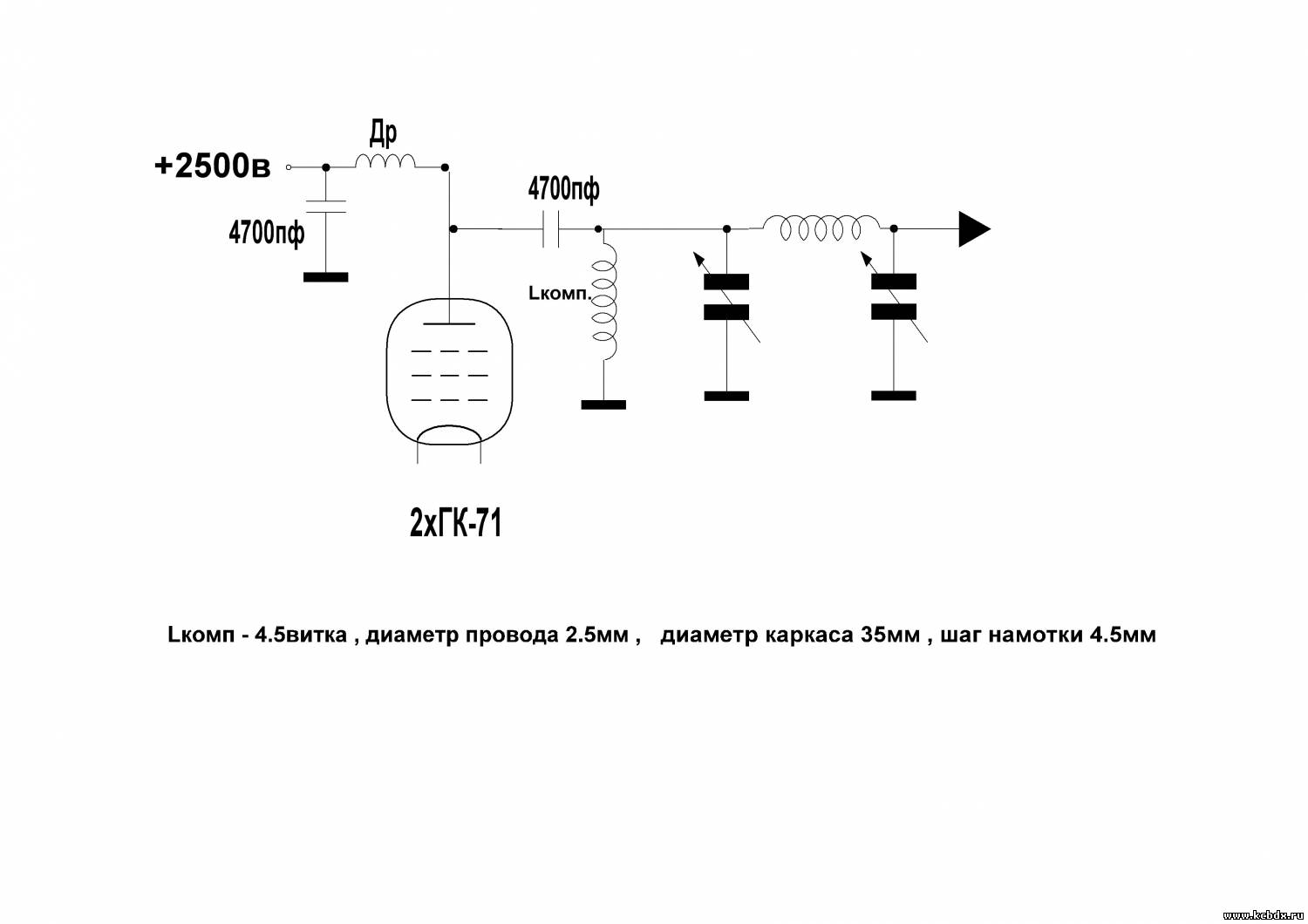

Схема компенсации выходной ёмкости ламп.Схема и сам усилитель находятся в стадии настройки.Результаты будут позже, после всех испытаний.
Сообщение отредактировал kolychka - Вторник, 02.07.2013, 20:04 |
| |
| |
|
