Схема микрофонного каскада.Её можно выполнить как угодно, но я сделал именно так.
PS.На этом микрофонном усилителе я работаю только в режиме FM.


Схема компенсации выходной ёмкости ламп.Схема и сам усилитель находятся в стадии настройки.Результаты будут позже, после всех испытаний.

Прикрепления: 9445341.jpg(55Kb) · 7628399.jpg(54Kb)


Сообщение отредактировал kolychka - Вторник, 02.07.2013, 20:04

kolychkaДата: Понедельник, 29.07.2013, 20:53 | Сообщение # 227
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

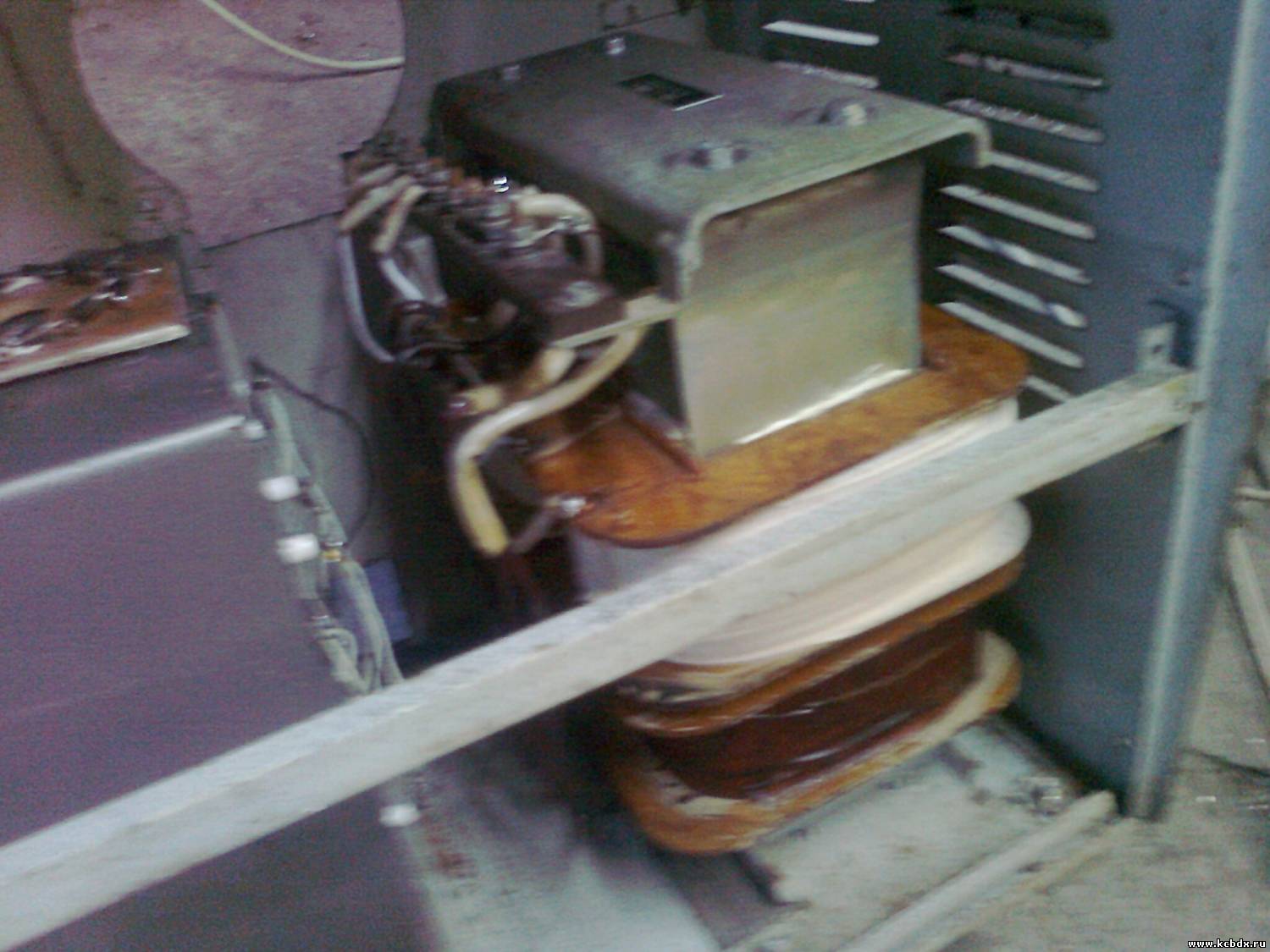

Наконец то намотали анодный трансформатор .Мощность 2.5квт, первичка намотана проводом 2.2мм, вторичка 0.8мм.Вот теперь потянет на всю катушку, будем испытывать.



А это мои домашние.

Прикрепления: 1142683.jpg(139Kb) · 3046178.jpg(186Kb)

kolychkaДата: Суббота, 10.08.2013, 23:07 | Сообщение # 228
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

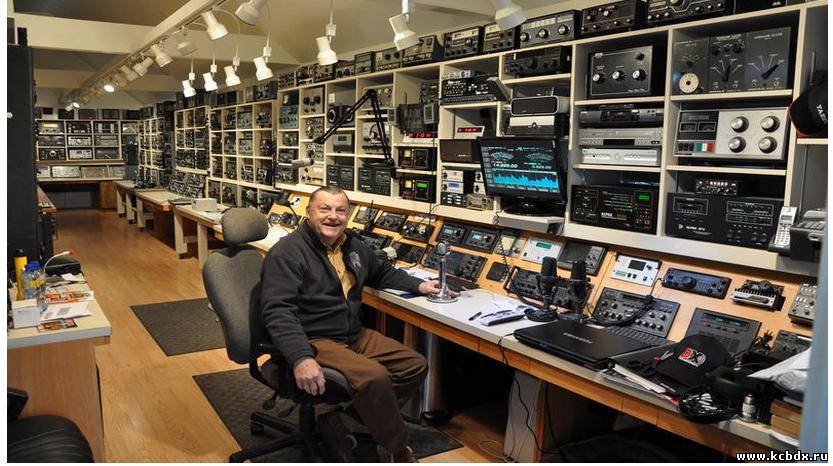

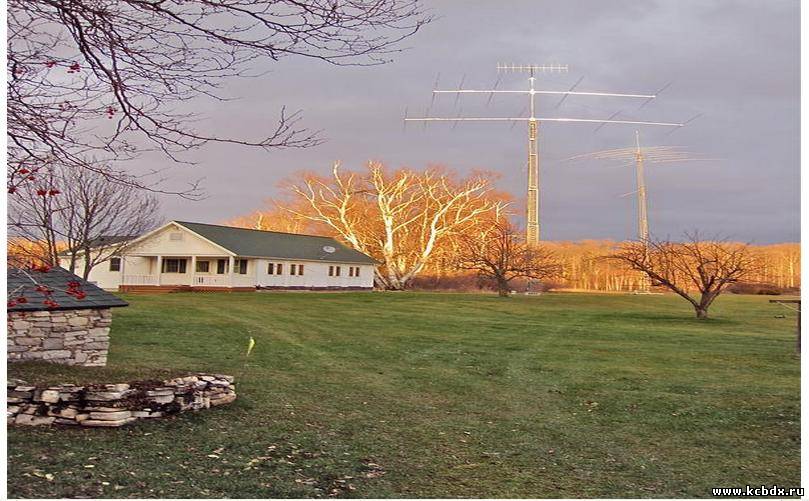

С усилителем пока никак, времени нет, чтобы спокойно заняться его настройкой .А вот посмотреть, как другие люди живут и работают и сколько техники у них это полезно, вот ссылка пожалуйста посмотрите, будет очень интересно, это просто невероятно сколько аппаратуры у 'товарища' http://www.qrz.com/db/w9evt




Эх, везет же людям...
С уважением, "50КСВ001"
Прикрепления: 3739919.jpg(90Kb) · 9003913.jpg(84Kb)


Сообщение отредактировал kolychka - Суббота, 10.08.2013, 23:07

kolychkaДата: Вторник, 13.08.2013, 22:32 | Сообщение # 229
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline
Горный ресторан был мною посещён буквально два дня назад, более менее качественные фото выкладываю, очень красиво.



Прикрепления: 5522696.jpg(215Kb) · 8333383.jpg(251Kb)

kolychkaДата: Вторник, 13.08.2013, 22:39 | Сообщение # 230
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline
Ещё фото



Прикрепления: 4131685.jpg(248Kb) · 6711454.jpg(172Kb)

kolychkaДата: Вторник, 13.08.2013, 22:41 | Сообщение # 231
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline


Прикрепления: 3572417.jpg(546Kb) · 6573629.jpg(515Kb)

kolychkaДата: Вторник, 13.08.2013, 22:47 | Сообщение # 232
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline


Прикрепления: 6752144.jpg(542Kb) · 2896576.jpg(205Kb)

kolychkaДата: Воскресенье, 25.08.2013, 21:35 | Сообщение # 233
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

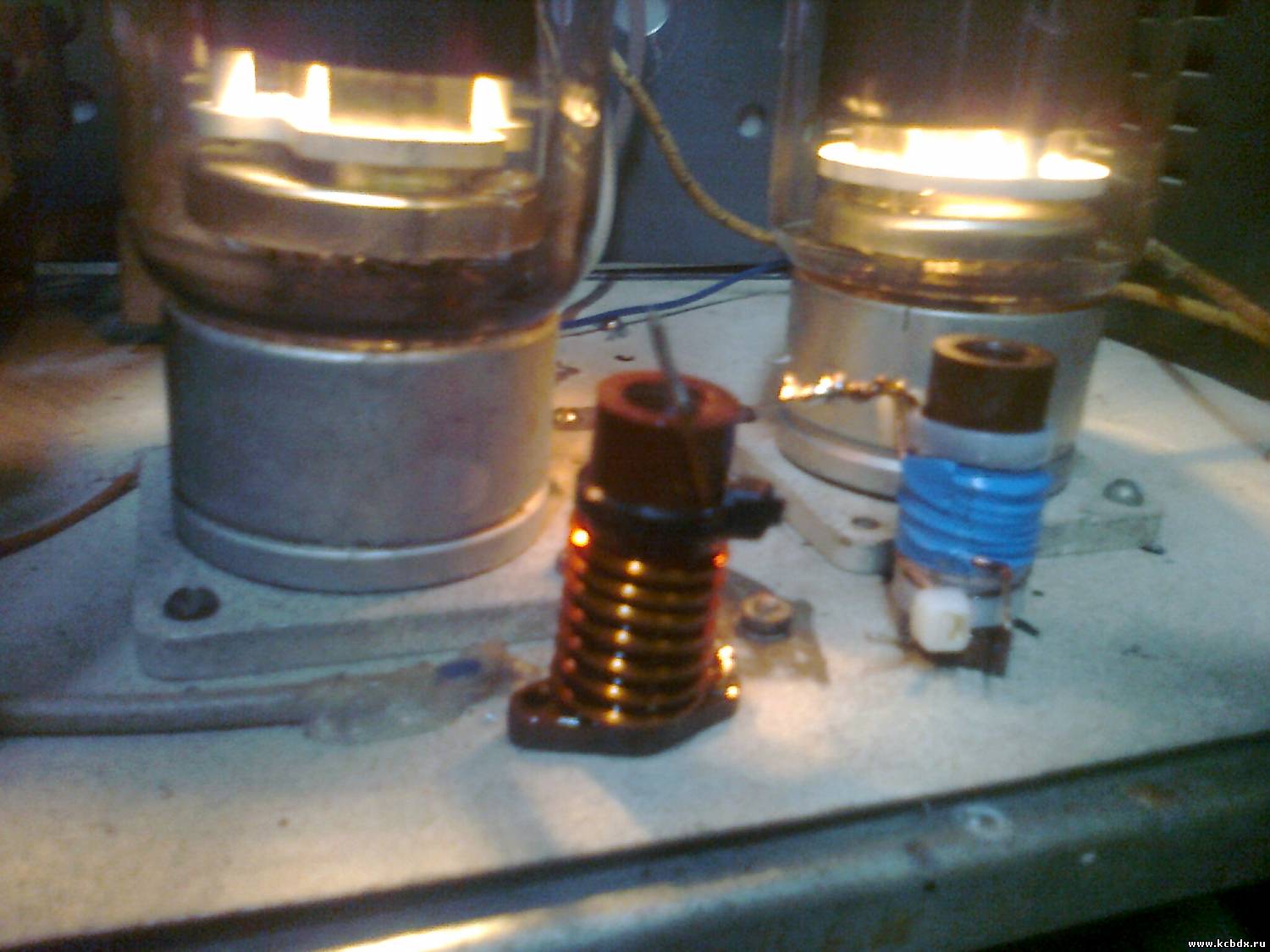

Произведены повторные испытания усилителя с некоторыми доработками, в частности по входу.Не выжимая всё из ламп получил 500вт, при входной мощности 15 вт, испытания показали, что надо переделывать входные контура усилителя, плохо согласует.Сейчас схема изменена катушка намотана , залита лаком, после высыхания продолжим.Окончательные результаты будут немного позже.

Прикрепления: 1376566.jpg(128Kb)

kolychkaДата: Понедельник, 26.08.2013, 23:09 | Сообщение # 234
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

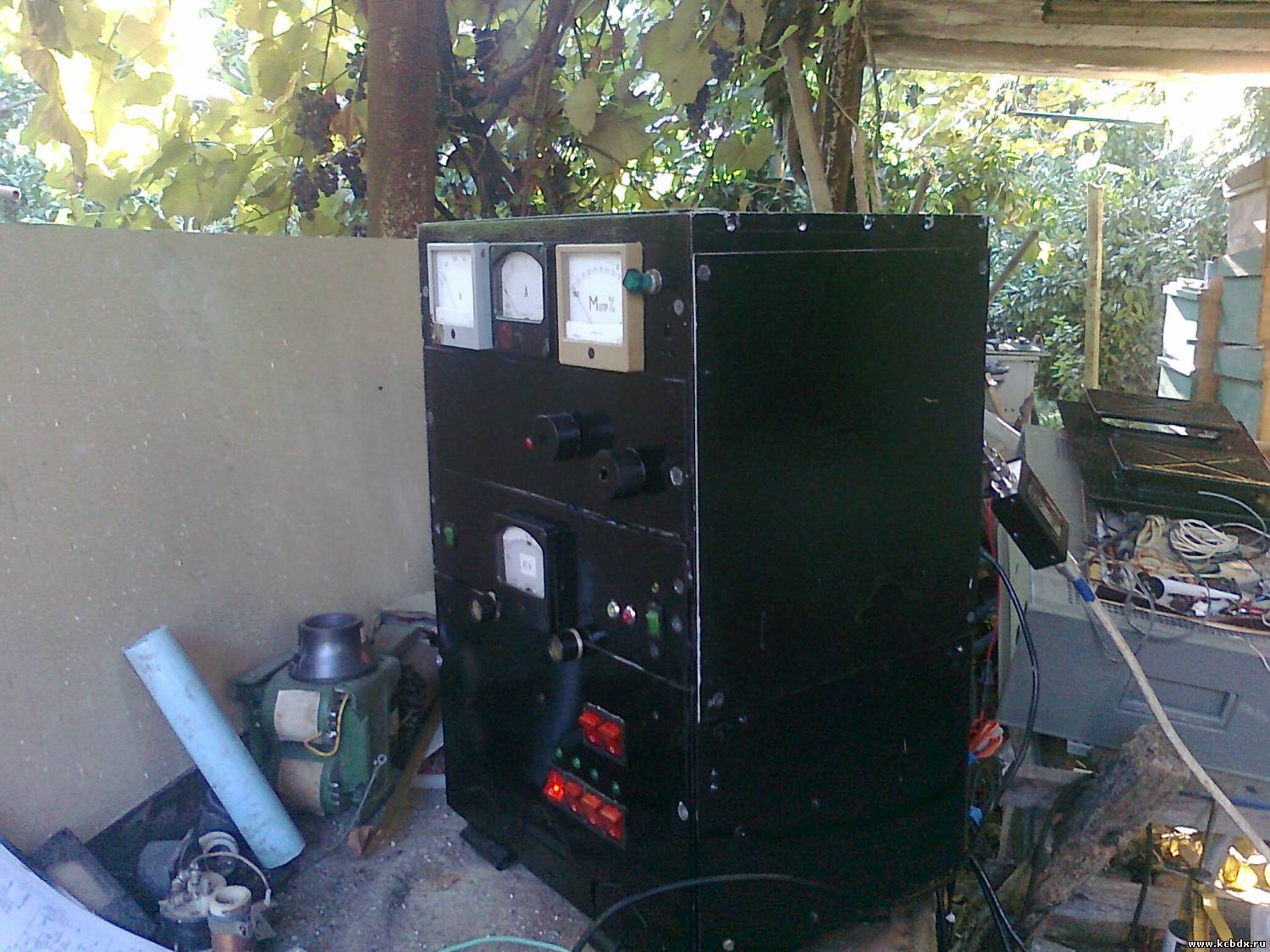

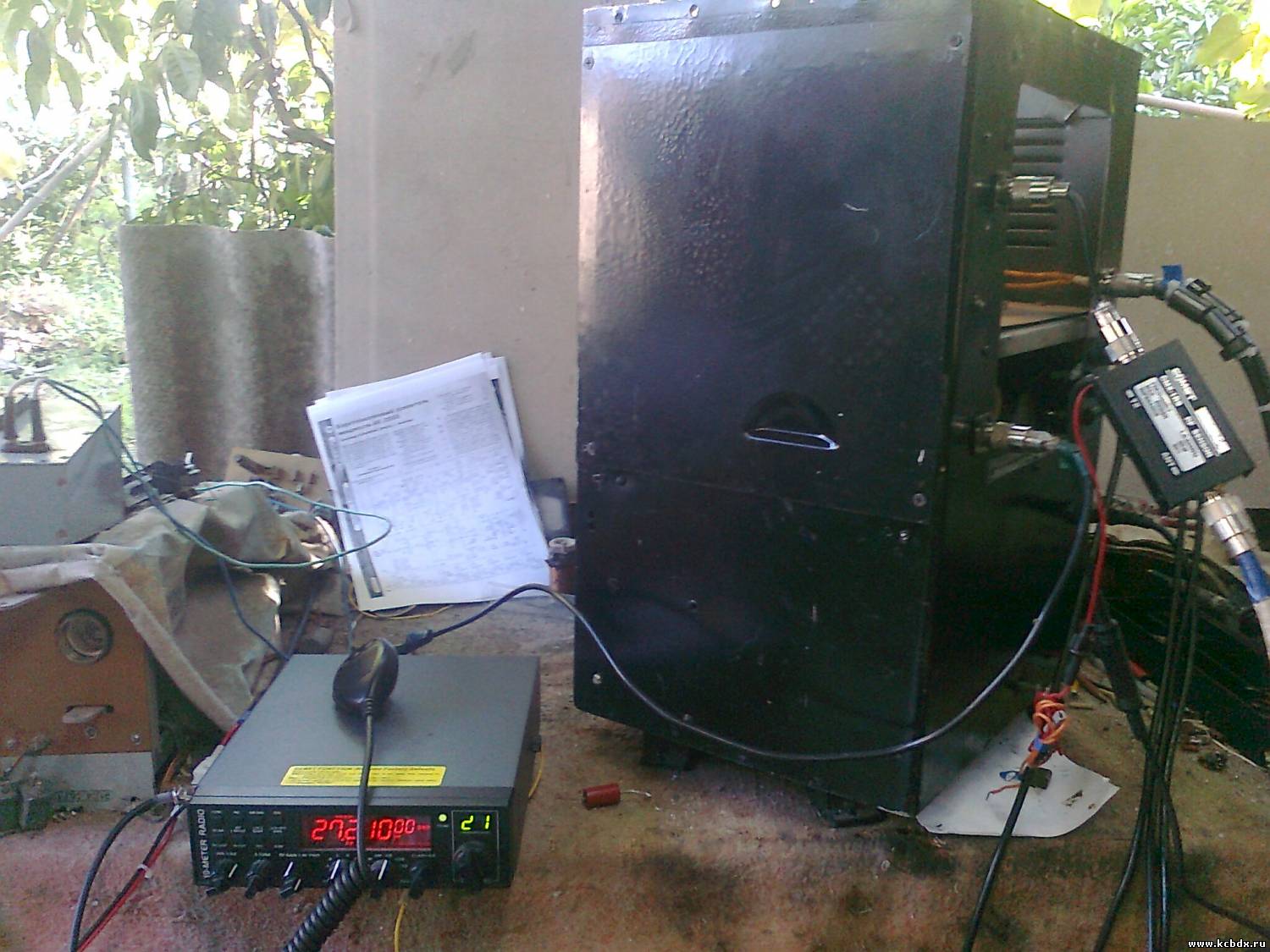

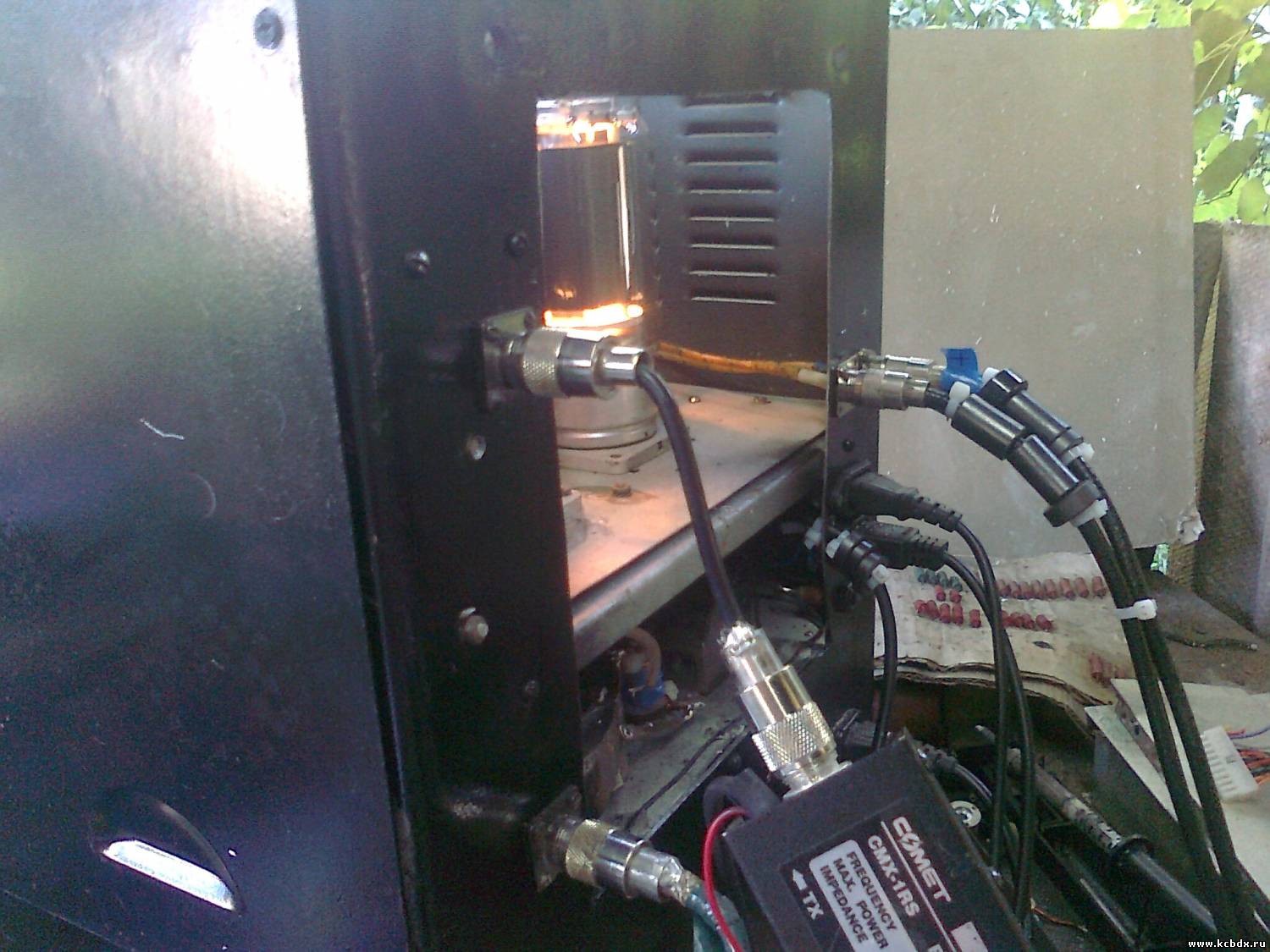

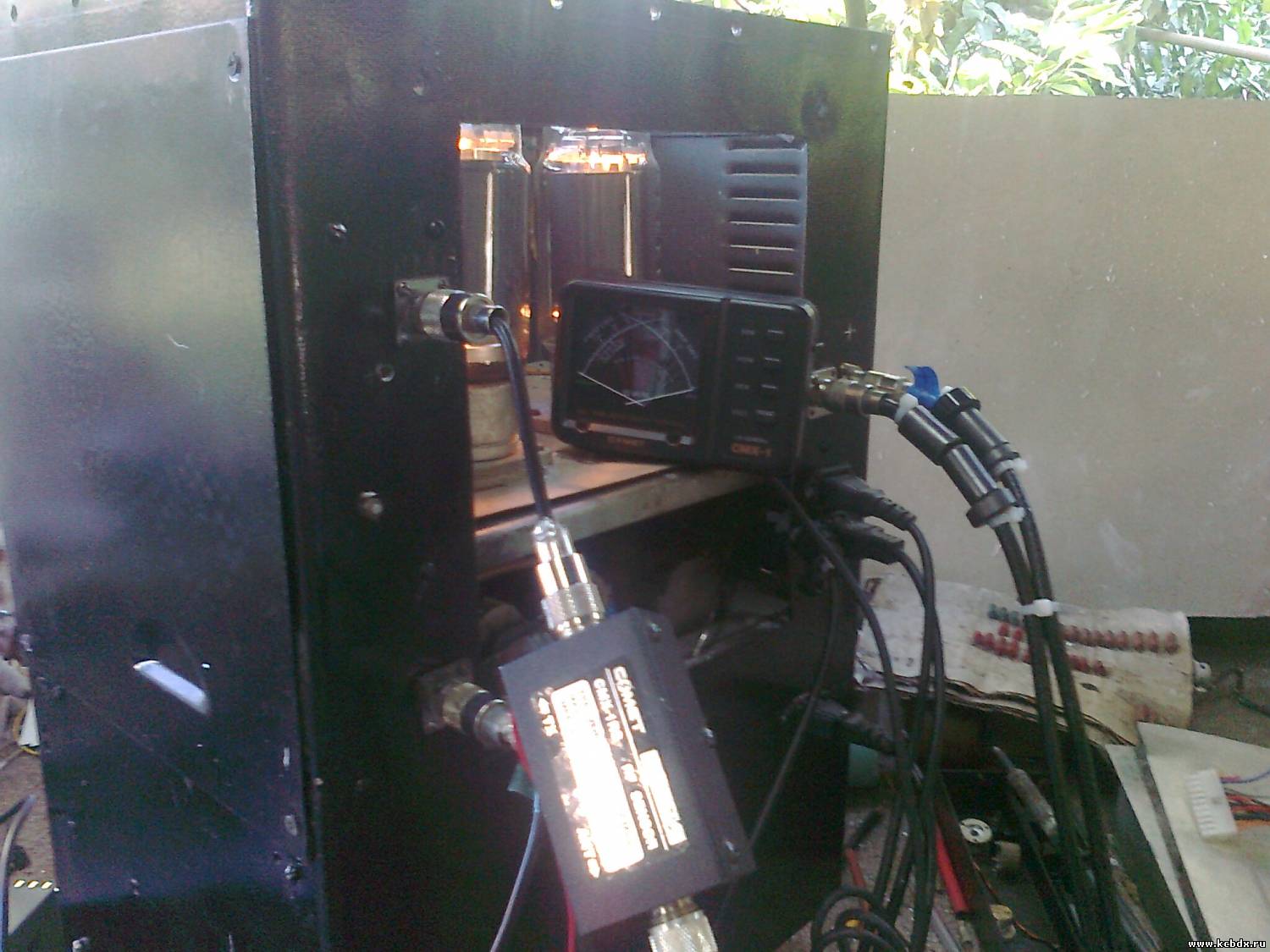

Всё, сегодня закончил полностью настройку и доводку усилителя на 27МГц на двух ГК-71 с общим катодом.Получилось вот что.Выходная мощность, при входной 15вт и анодном 1900в, ровно 750вт.

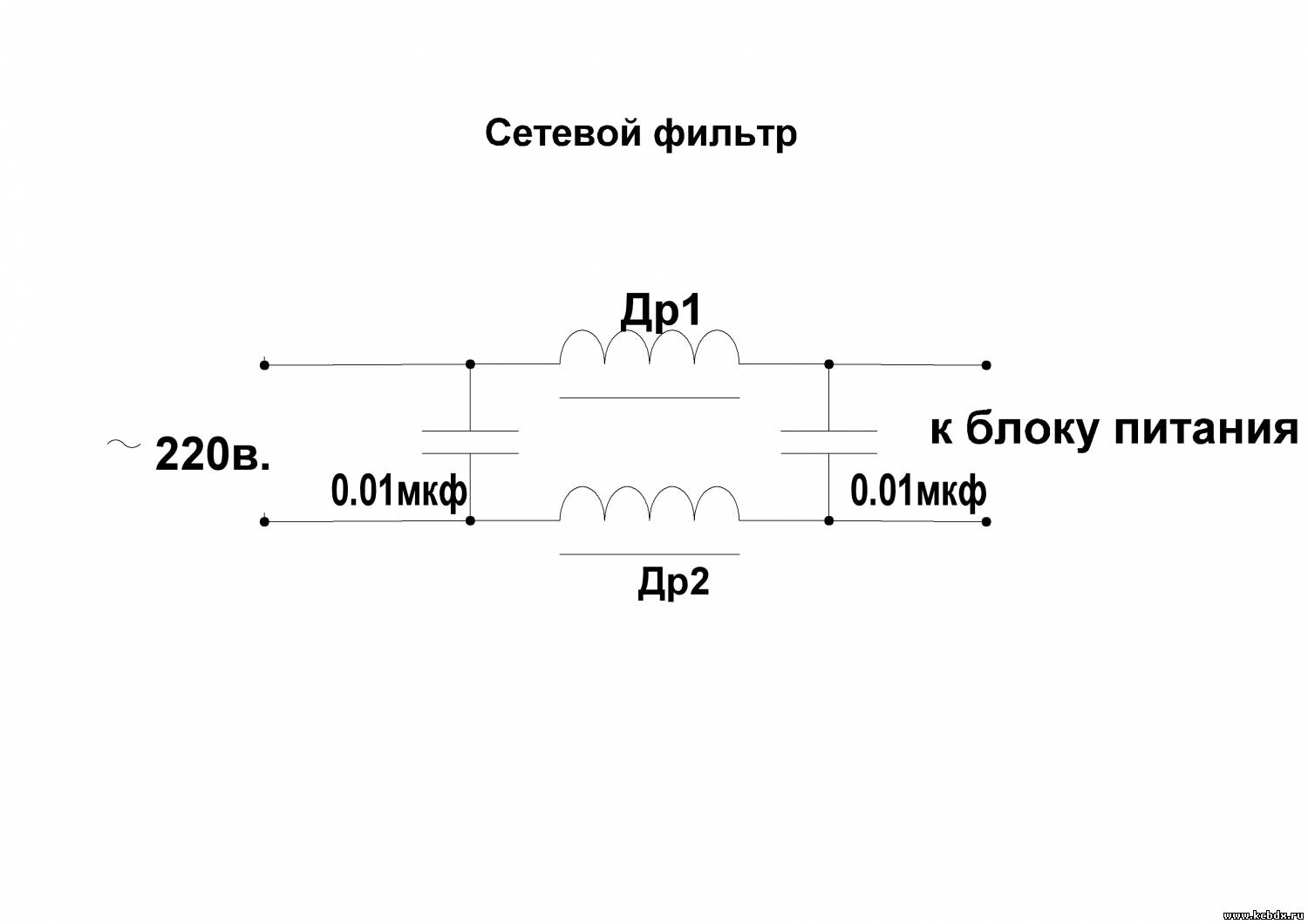

При этом ток двух ламп составил 520ма .Лампы стоят серые, так что всё в норме, но простояв так в течение двух минут сильно нагрелся сетевой фильтр и чуть не сгорел и был срочно перемотан более толстым проводом.Больше никаких казусов замечено не было.Всё это было нагружено на эквивалент нагрузки 50 ом 4квт.











PS.Так, что скоро на нём будет работать оператор с позывным 81 Анзор(Сухум).
Прикрепления: 2574570.jpg(50Kb) · 7304822.jpg(150Kb) · 4577144.jpg(171Kb) · 0728648.jpg(209Kb) · 4913298.jpg(185Kb)


Сообщение отредактировал kolychka - Понедельник, 26.08.2013, 23:15

kolychkaДата: Суббота, 31.08.2013, 23:00 | Сообщение # 235
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

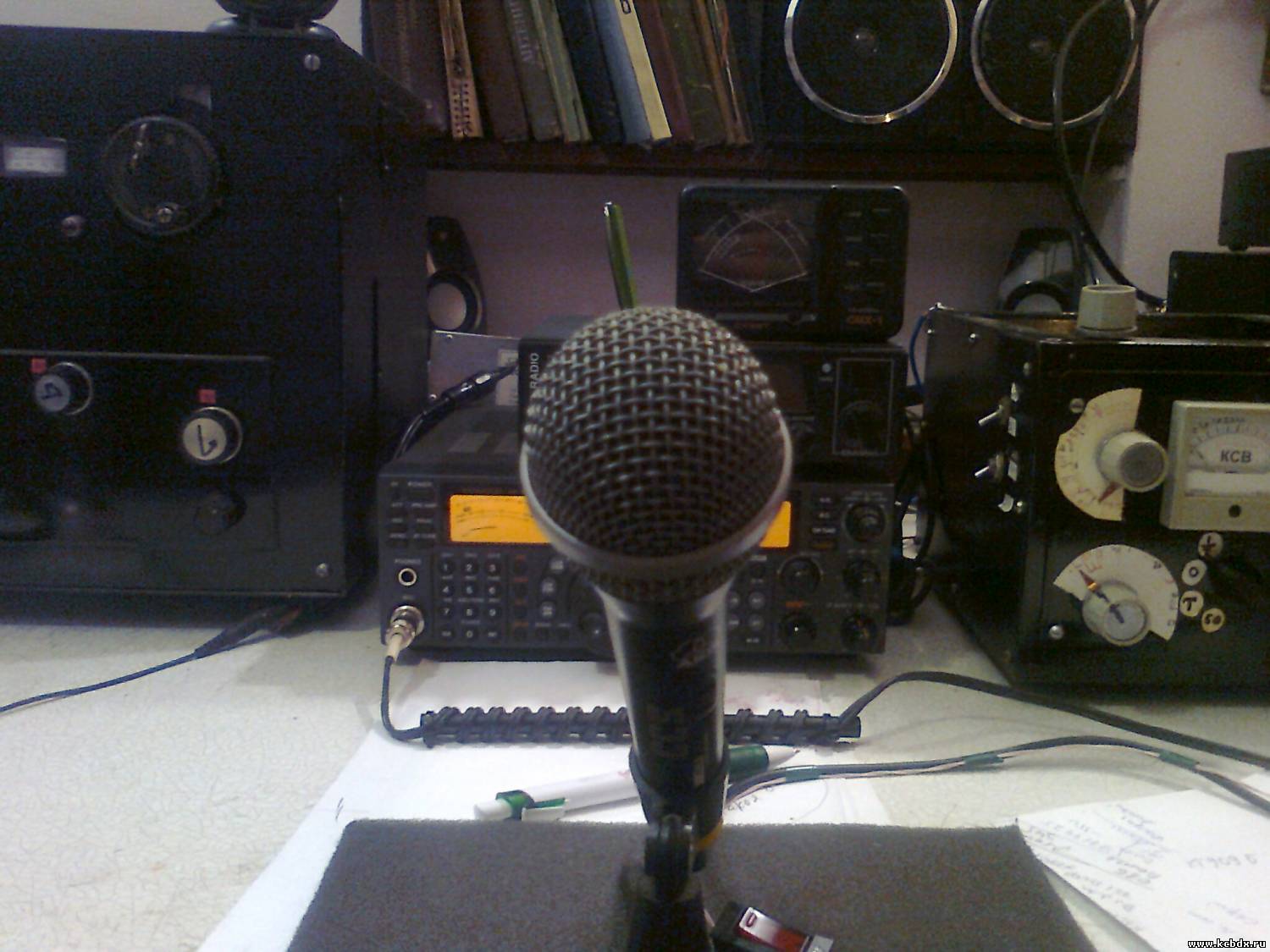

Работу усилителя уже можно послушать так как 81 уже начал работать на нём.Первые связи провёл с Украиной под вечер, прохождение было не ровным,спорадическим, но рапорта он получил хорошие.

Прикрепления: 5670656.jpg(148Kb)

kolychkaДата: Суббота, 31.08.2013, 23:48 | Сообщение # 236
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

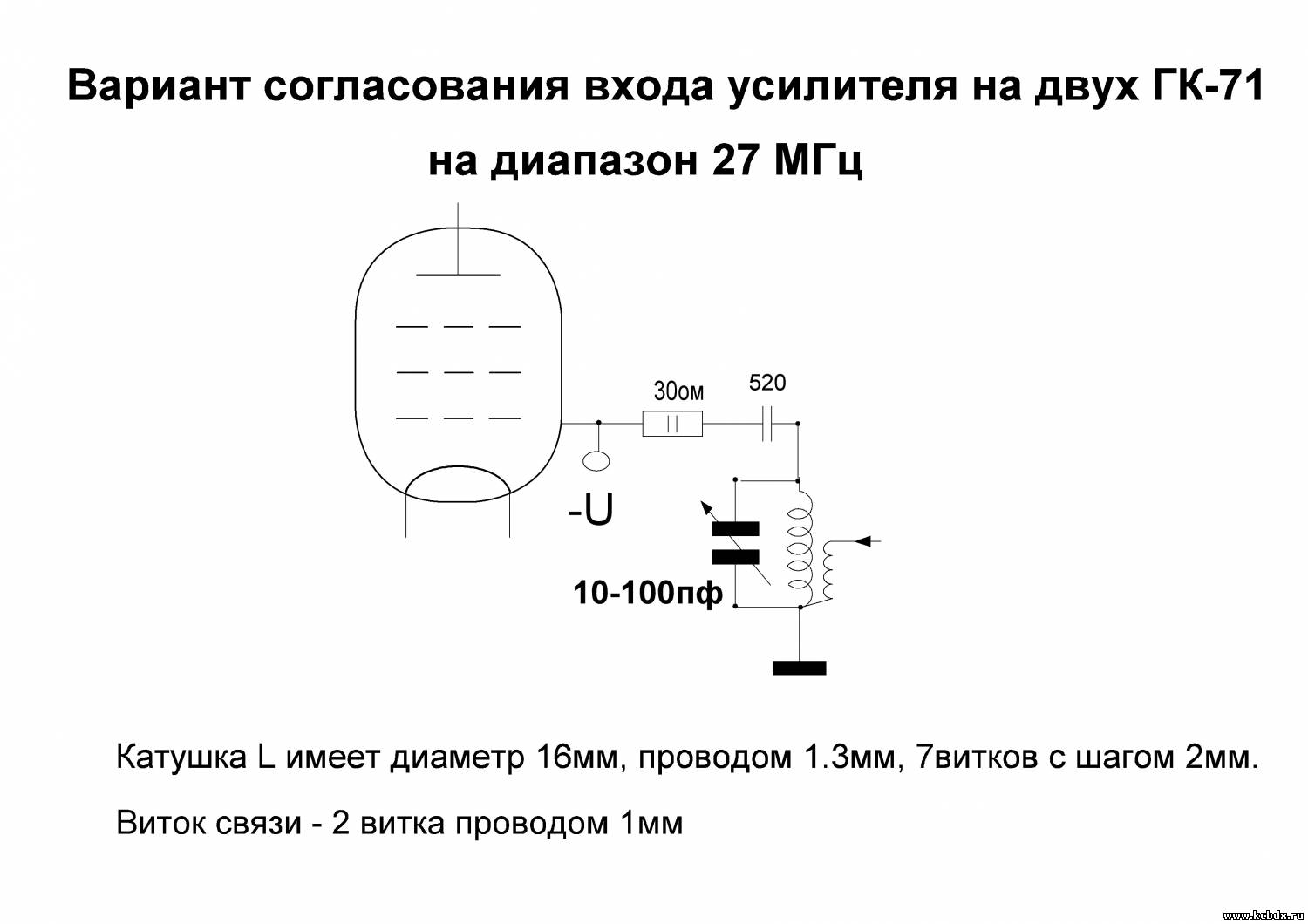

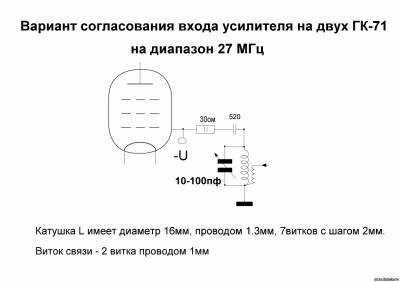

Вариант согласования усилителя c OK на диапазон 27 МГц на двух лампах ГК-71.

Прикрепления: 0576197.jpg(80Kb)


Сообщение отредактировал kolychka - Воскресенье, 01.09.2013, 00:03

kolychkaДата: Воскресенье, 08.09.2013, 23:30 | Сообщение # 237
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

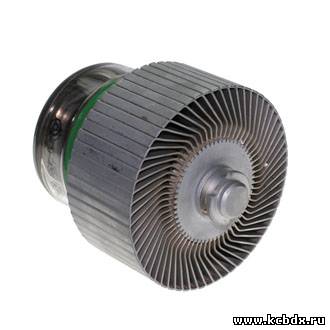

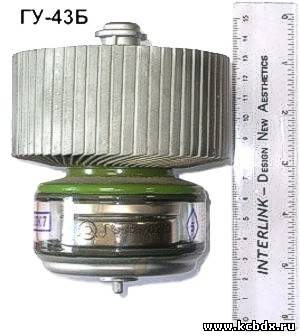

Начинается подготовка к новому проекту на лампе ГУ-43Б(ПРОЕКТ ВСЕДЕАПАЗОННЫЙ), хотя я не люблю метало-стекло и керамику, за их обдув, но товарищ попросил именно на ней собрать.Идёт комплектация.


Прикрепления: 8859701.jpg(41Kb) · 5258417.jpg(60Kb)

ШТУРМАНДата: Среда, 18.09.2013, 09:39 | Сообщение # 238
Рядовой
Группа: Пользователи
Сообщений: 1
Репутация: 0
Статус: Offline
Генадий добрый день!Отправьте мне пожалуйста софт для прошивки ат-5555 vitelii@mail.ru С уважением Виталий.

Добавлено (18.09.2013, 09:39)
---------------------------------------------
извините за ошибку файл для раскрытия


kolychkaДата: Воскресенье, 06.10.2013, 18:52 | Сообщение # 239
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline
Виталий, напишите, как у вас там дела с прошивкой аппарата.

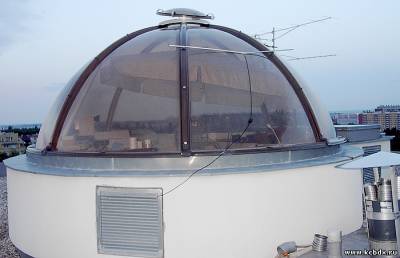

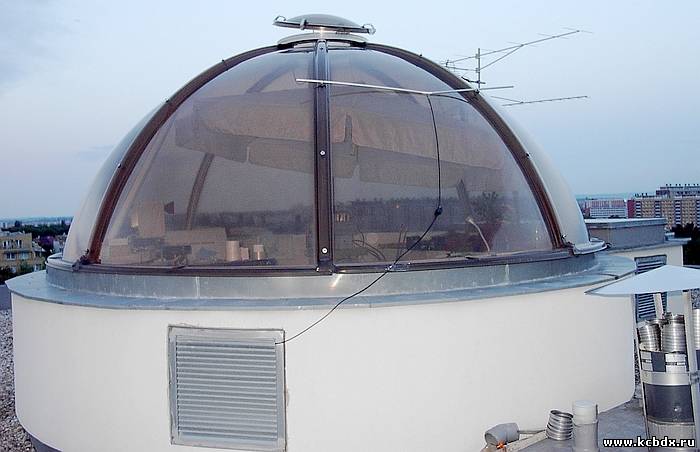

Вот сегодня увидел фото оригинального решения , где разместить свой шек, если дома нет места, очень орегинально.

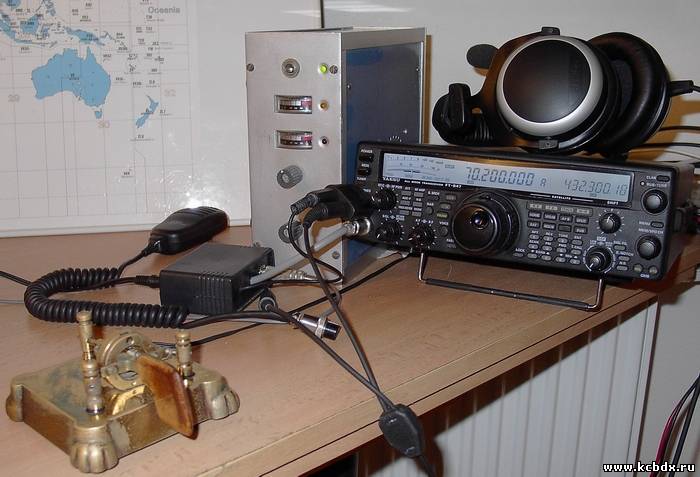

А это, что внутри шека.
Прикрепления: 5684768.jpg(173Kb) · 7675635.jpg(247Kb)

kolychkaДата: Четверг, 17.10.2013, 02:06 | Сообщение # 240
Генерал-майор
Группа: Пользователи
Сообщений: 445
Репутация: 0
Статус: Offline

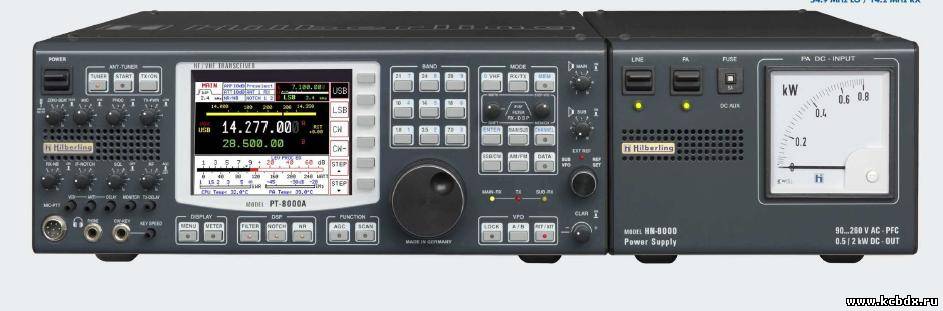

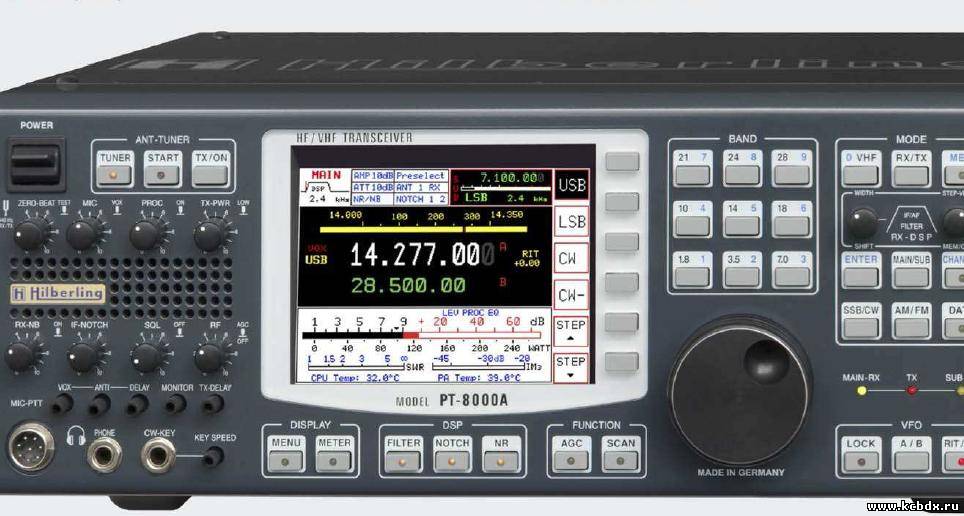

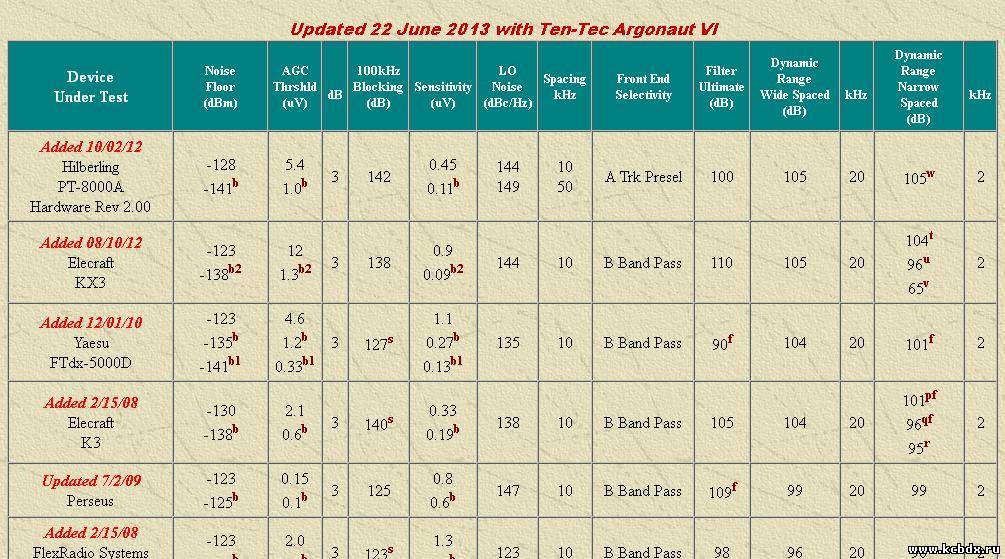

Сегодня просматривал данные трансиверов вернее их параметры , Hilberling PT-8000A занял первое место в таблице Шервуда!
http://www.sherweng.com/table.html
Трансивер хорош, но очень, очень дорогой, 200 вт версия стоит чуть больше 13,000 евро.







PS. Удивительно, но в первой части таблицы нет ни одной модели трансиверов Icom
Прикрепления: 3386647.jpg(133Kb) · 3067915.jpg(83Kb) · 0579159.jpg(46Kb)
