"Калючка"
| |
| VSM | Дата: Среда, 20.02.2019, 19:03 | Сообщение # 301 |
 Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline

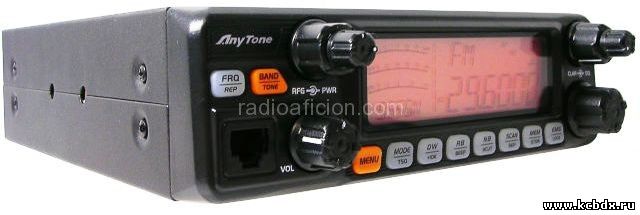

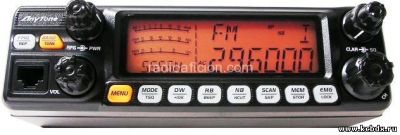

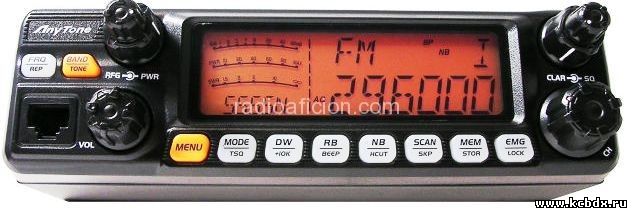

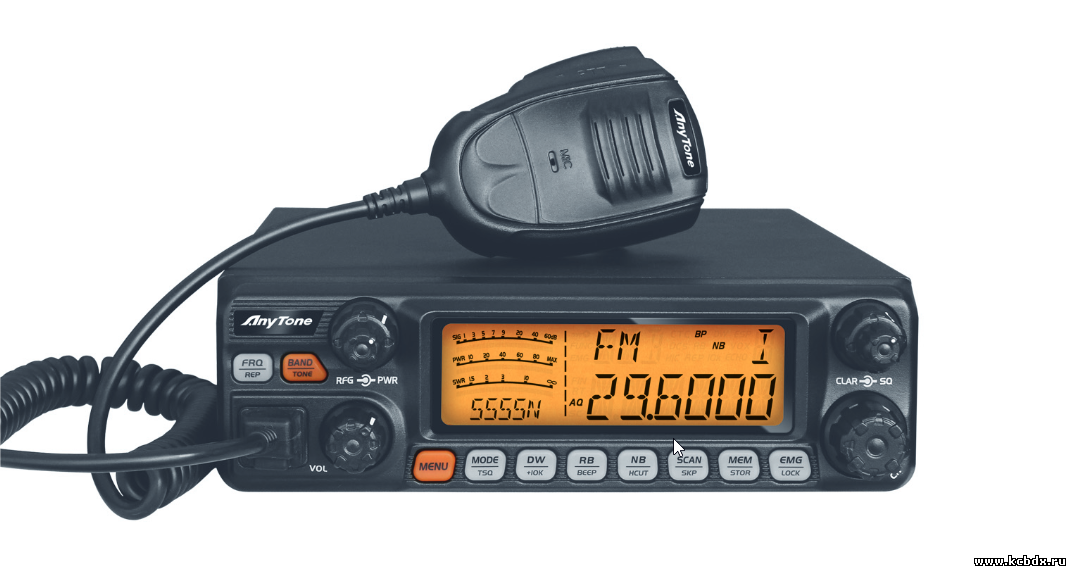

| Поприветствую всех, Геннадий, "колючка", я приобрел ат 5555 6 ревизии, вставил в него микрофонный усилитель, электретный микрофон, перенес tip36 на радиатор, прошил частоты, интересуют доработки этого аппарата, и в частности с мощностью ни чего не делали? По идее там стоят полевики irf520, и думаю можно их еще не много раскачать, мой экземпляр на 27200 выдает 35 ватт, и чем выше частота мощность увеличивается, на 29690 уже 45 ватт, походу китайцы так настроили. Не подскажете че там подстроить, чтоб максимум был на 27200? и по SSB, не пробовали увеличить мощность? В SSB что то около 18 ватт выдает.
50KCB232 (СОКОЛ)
|
| |
|
|
| kolychka | Дата: Пятница, 22.02.2019, 10:27 | Сообщение # 302 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Цитата 50KCB001 (  ) Слышал "Калючку" на 40-ке! Покричал... Покричал... Калючка! Калючка! Калючка! А он взял и сразу выключился...
Ну, как-то так...
Может мне не надо было кричать Калючка... Калючка... Калючка... а подойти, как фраер, с КВ позывным???
Игорь, привет.Игорь, наверное КАлючка тебя не принимал, конечно он если услышал бы то поверь ещё как ответил бы, потому как наш многоуважаемый Илларион бес конца на сороковке меня завёт КАлючка, типа шутки.Я совершенно не парюсь по этому поводу ну совершенно. Скорей всего просто с твоей стороны не было хорошего прохождения, мне ли тебе объяснять, что это такое.Ну как, как то так!!!!!!!!!!!!!
PS. Мы только и ждем, чтобы услышать хороших знакомых и друзей, чтобы по тарахтеть на диапазоне , а не то что пять девять и пошёл дальше по диапазону.
Сообщение отредактировал kolychka - Пятница, 22.02.2019, 10:32 |
| |
|
|
| kolychka | Дата: Пятница, 22.02.2019, 21:22 | Сообщение # 303 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Цитата VSM ( ) Не подскажете че там подстроить, чтоб максимум был на 27200? и по SSB, не пробовали увеличить мощность? В SSB что то около 18 ватт выдает.

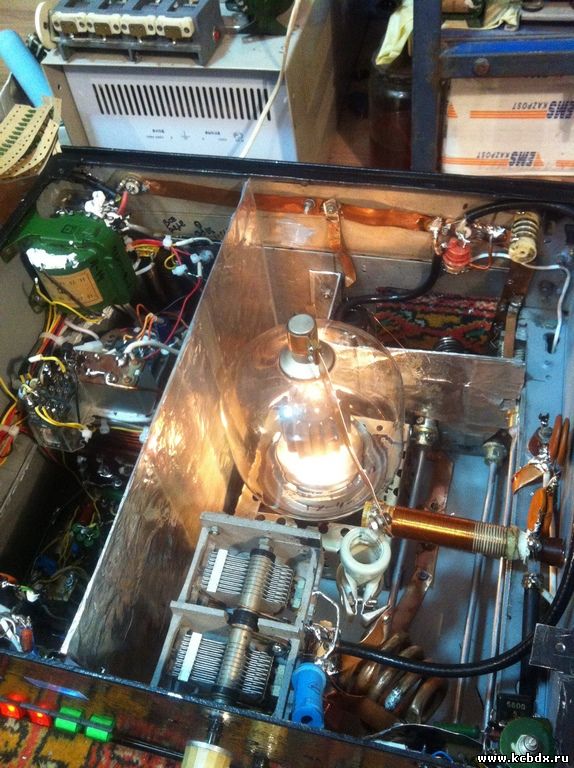

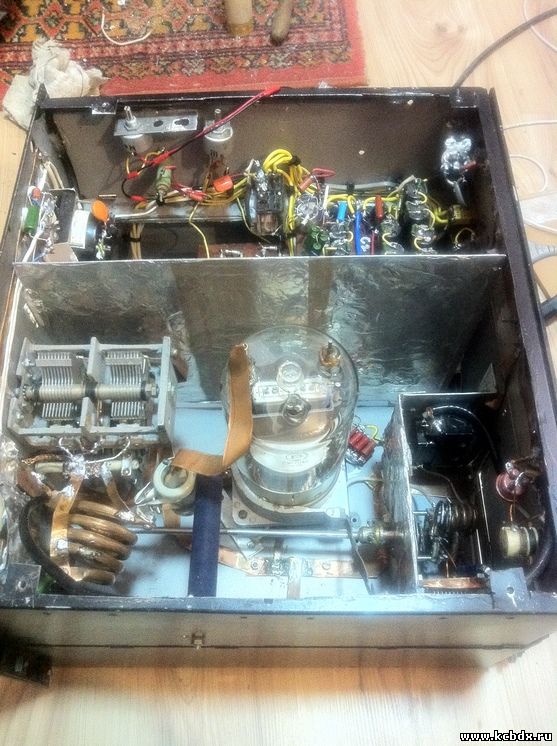

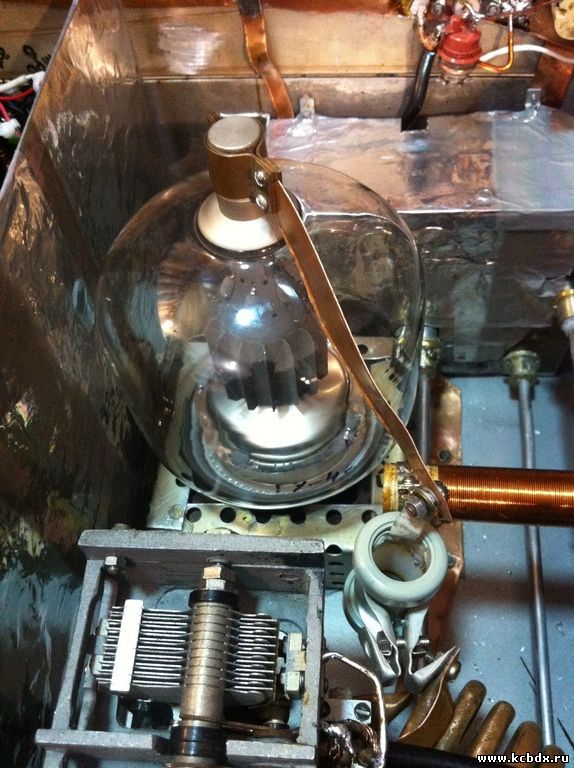

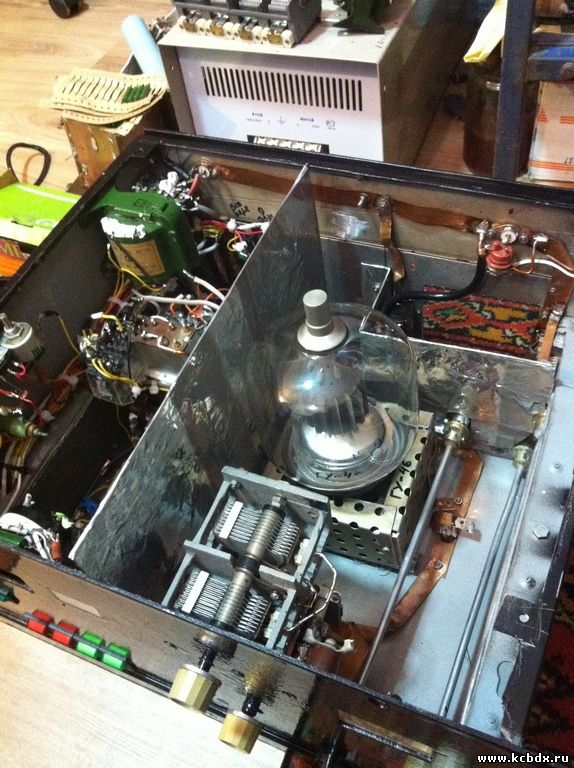

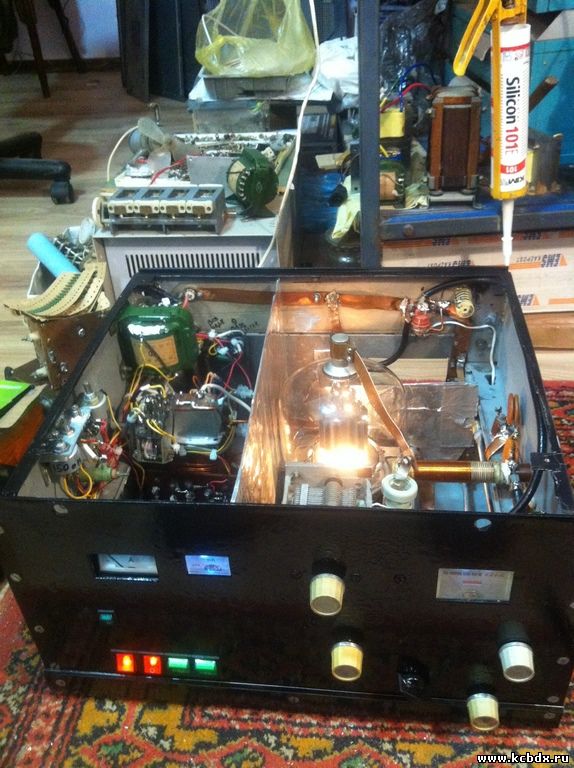

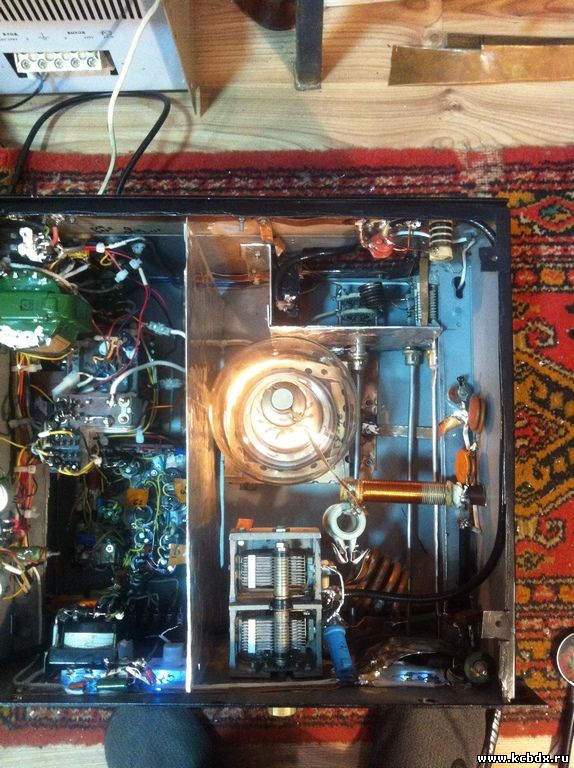

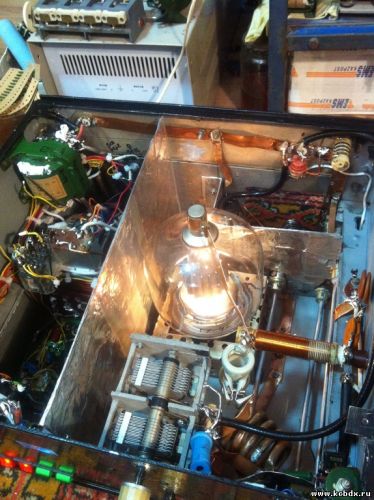

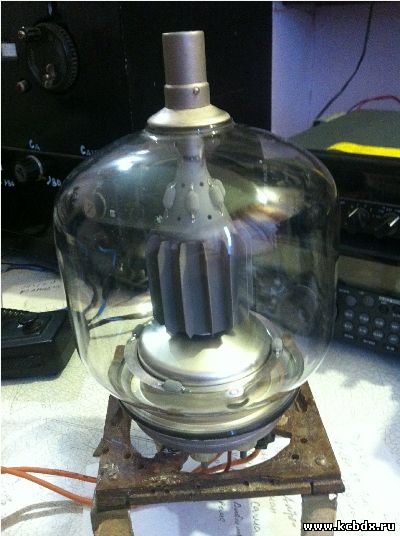

VSM спрашивает-отвечаю, что с мощностью я никогда не играл, за исключением одного раза, просто никак родные транзисторы не мог найти и поставил КТ909Б получил 25вт примерно уже не помню точно.Почему не играл с мощностью, потому что у меня усилитель с общим катодом и для его раскачки вполне даже с головой хватает штатной мощи, а она на последних моделях аж за 25 вт.Все мои эксперименты в основном были связаны с улучшением качества микрофона и они есть здесь на ранних страницах с описанием что и как делал.А мощность не советую, особенно на АТ 5555, поднимать так как всё будет греться и в конце концов ваши irf520 сгорят от перегрева.
Сообщение отредактировал kolychka - Пятница, 22.02.2019, 21:23 |
| |
|
|
| VSM | Дата: Суббота, 23.02.2019, 16:27 | Сообщение # 304 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline

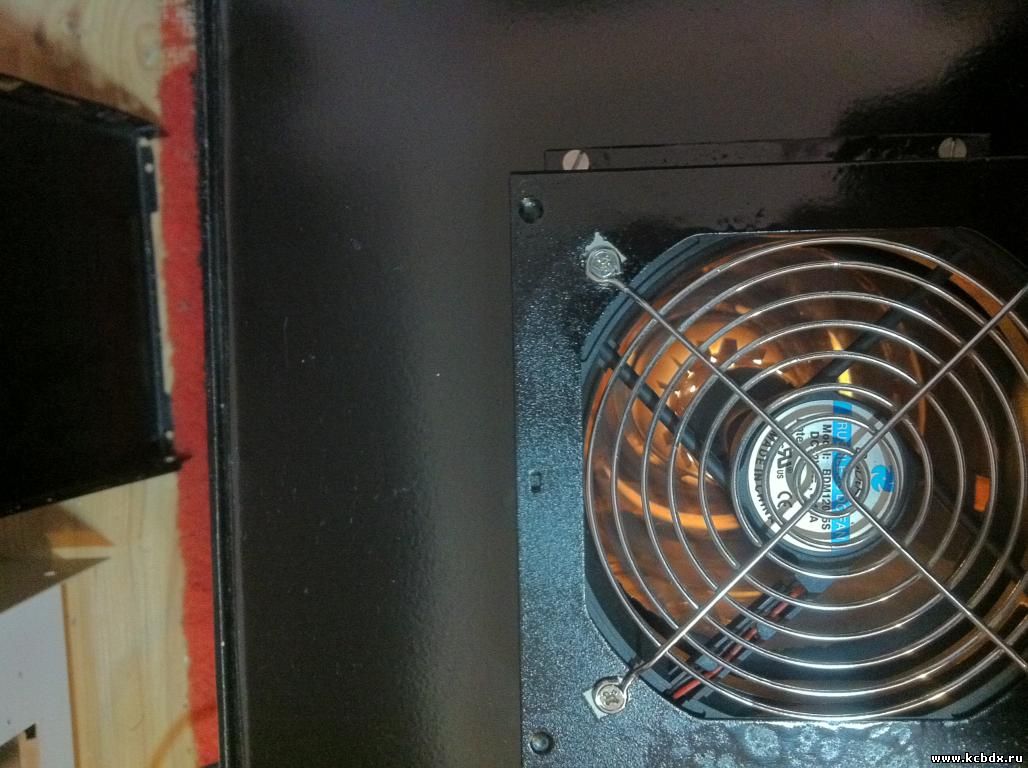

| С праздником, спасибо за ответ, я поэксперементировал немного, При закорачиваниии коллектора и эмиттера транзистора TIP36C, моща поднимаеться, в моем случае с 30-35 ватт в чм до 60, и на последней сетке до 80+, в ssb, тоже прилично, с 15, где то до 50ватт, Поставил кулер, реле, и релюшку герконом управляю. приложил магнит, и пошла моща... в ам естевственно не работает, а ssb сигнал не пострадал, корреспонденты по качеству изменений не заметили. Вот найти бы контур, который у меня не настроен, получилось бы побольше.
Добавлено (23.02.2019, 16:31)
---------------------------------------------
Смотрел схему, там на выходе два IRF520 стоят параллельно, вот раздумываю, а если к ним в помощь еще прицепить парочку, положительный эффект от этого будет?
|
| |
|
|
| kolychka | Дата: Воскресенье, 24.02.2019, 00:16 | Сообщение # 305 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Цитата LEBEDOC ( ) Здравствуйте, если усилитель исправен, нужно найти с тыльной стороны разъем СР-50,подключить к нему рацию на 27мгц управлением на передачу должна с помощью ВЧ несущей от радиостанции с помощью ключа,нужно его установить или изготовить самому управляющему реле которое в свою очередь будет коммутировать на вход усилителя сигнала от рации и выход усилителя на антенный разъем.
Если Владимир ты не можешь разобраться с этим электронным переключением, то лучше его заменить на обычное реле которое не требует такого количества компонентов, так как делает большинство радиолюбителей и я в том числе, схем таких навалом.Владимир, а так очень трудно объяснять, схема перед тобой, усилитель перед тобой , всё это прямо скажем для радиолюбителя средней квалификации не составит большого труда разобраться. Может лучше попытаться по месту решить эту проблему и ничего в этом зазорного нет.
Сообщение отредактировал kolychka - Воскресенье, 24.02.2019, 00:18 |
| |
|
|
| kolychka | Дата: Воскресенье, 24.02.2019, 15:31 | Сообщение # 306 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Володя привет вот самая простая и наглядная схема и даю ссылку на разные схемы их там вагон и тележка
http://www.cqham.ru/cons_pa.htm
|
| |
|
|
| kolychka | Дата: Воскресенье, 24.02.2019, 15:49 | Сообщение # 307 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Вот ещё наглядная схема передачи и приёма, всё чётко видно.
|
| |
|
|
| kolychka | Дата: Вторник, 26.02.2019, 00:27 | Сообщение # 308 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Я не пойму, усилитель ты приобрёл неисправный что ли, он что не работает.
|
| |
|
|
| kolychka | Дата: Вторник, 26.02.2019, 00:31 | Сообщение # 309 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Вот набрёл на вот такую технику, ахренеть можно, во выпускают аппаратуру, честно не знал, что такое у нас делают.
Ссылка : https://u.to/DcLFFA https://triumph.audio/akusticheskie-sistemy-triumph#ul-id-8-24
Сообщение отредактировал kolychka - Вторник, 26.02.2019, 00:33 |
| |
|
|
| LEBEDOC | Дата: Вторник, 26.02.2019, 10:01 | Сообщение # 310 |
 Лейтенант
Группа: Пользователи
Сообщений: 43
Статус: Offline
| Привет калючка УМ рабочий только подключение к КВ трансиверам а мне надо что бы подключить к СИ-БИ радиостанциям...ДА апаратура чисто сделана и очень красива...
50КСВ139
Сообщение отредактировал LEBEDOC - Вторник, 26.02.2019, 10:02 |
| |
|
|
| kolychka | Дата: Среда, 27.02.2019, 18:46 | Сообщение # 311 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Володя, какая разница, что кв что сиби, подключение одно и тоже.
|
| |
|
|
| LEBEDOC | Дата: Четверг, 28.02.2019, 09:02 | Сообщение # 312 |
|
Лейтенант
Группа: Пользователи
Сообщений: 43
Статус: Offline
| Доброе утро...значить к АНТЕНЕ А-1 подключаю антену....а к выходу УМ подключаю радиостанцию...ТАК..и готово к работе...
50КСВ139
Сообщение отредактировал LEBEDOC - Четверг, 28.02.2019, 09:03 |
| |
|
|
| kolychka | Дата: Четверг, 28.02.2019, 09:28 | Сообщение # 313 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 576
Статус: Offline
| Радиостанцию подключаем ко входу УМ, а антенну естественно к выходу УМ. Но есть ли этот диапазон 27МГц в этом УМ, если нет то можно использовать десятиметровый то есть 28МГц.
Сообщение отредактировал kolychka - Четверг, 28.02.2019, 09:32 |
| |
|
|
| 50KCB001 | Дата: Суббота, 27.04.2019, 22:30 | Сообщение # 314 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7532
Статус: Offline
| Приветствую! Провел QSO на 40-ке с Серегой ("Батарея") 5/9
Как сказал "Батарея", он сразу меня узнал!) Мы как-то с ним и на 10.460 общались...
|
| |
|
|
| 50KCB233 | Дата: Пятница, 03.05.2019, 21:26 | Сообщение # 315 |
|
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| Добрый день! Нет ли у Вас мануала на трансивер «Алан 87»?
|
| |
|
|
|
