Антенны
50KCB001Дата: Пятница, 08.10.2010, 01:24 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 5907
Репутация: 10001
Статус: Offline
Несколько лет экспериментировал с различными антеннами "СВ" диапазона.

Начинал с симметричного диполя, потом был не симметричный, антенна Болгарского радиолюбителя "Двойная Базука", "Delta" и т.д.

Сейчас на "СВ" стоит 1/4 GP, с 16-ью противовесами.

Кто может подсказать, что можно попробовать еще интересного...

Прикрепления: 1726173.jpg(137.9 Kb)

5oKCBoo2Дата: Суббота, 09.10.2010, 23:15 | Сообщение # 2
Сержант
Группа: Администраторы
Сообщений: 18
Репутация: 10000
Статус: Offline
Направленные!!! и только направленные! biggrin

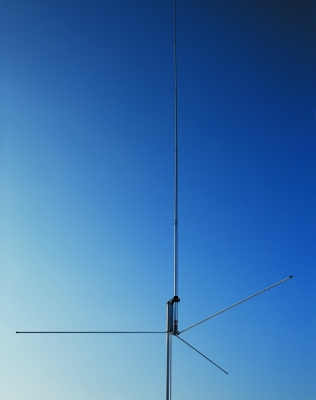

Мне нравится 5/8 как работает. Но мусора много собирает, как любая круговая антенна.

Прикрепления: 6714311.jpg(54.1 Kb)

50KCB001Дата: Суббота, 09.10.2010, 23:57 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 5907
Репутация: 10001
Статус: Offline
Спора нет, самая лучшая антенна - "Двойной квадрат", а еще лучше - "Тройной квадрат" и т.д.



А что делать если я люблю дудочки? (GP...)
Прикрепления: 2659383.jpg(128.5 Kb)

5oKCBoo2Дата: Воскресенье, 10.10.2010, 00:03 | Сообщение # 4
Сержант
Группа: Администраторы
Сообщений: 18
Репутация: 10000
Статус: Offline
Quote (50KCB001)
А что делать если я люблю дудочки?

дудеть biggrin

5/8 рулит


50KCB001Дата: Воскресенье, 10.10.2010, 00:23 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 5907
Репутация: 10001
Статус: Offline
Володя "579, "Теплоход Одесса" всегда принимает меня как минимум на 1 балл (6 децибел) больше, чем я его и еще говорит,

у тебя дудочка слабая, хотя в антенну закачивает в два раза (100 пудов) больше...




579 - "Теплоход Одесса", Старый Оскол...
Прикрепления: 6460110.jpg(273.5 Kb)

50KCB001Дата: Воскресенье, 10.10.2010, 00:27 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 5907
Репутация: 10001
Статус: Offline
Вот новая разработка крутой "СВ" антенны, но размеры пока достать невозможно...

Прикрепления: 0217645.jpg(102.7 Kb)

50KCB001Дата: Воскресенье, 10.10.2010, 01:42 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 5907
Репутация: 10001
Статус: Offline

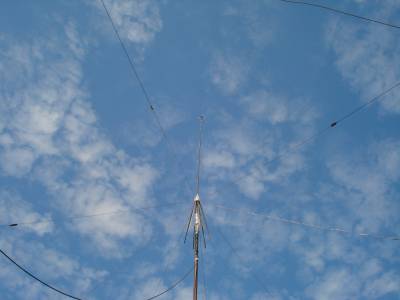

Я знаю эту антенну, видел в г. Курске у одного известного человека. Это GP 1/4 с 16-ью противовесами. 4-е противовеса на "СВ", 4-е противовеса на 10-и метровый "КВ" диапазон и 8-мь противовесов на УКВ. Товарищь с этой антенны почти ежедневно проводит QSO с г. Воронежем (50КСВ4089, оператор Геннадий) расстояние по карте более 200км. Из Курска в Воронеже слышно только одну его станцию, остальные что-то курят(думаю бамбук) Хочу выложить фото этой секретной антенны изготовленной на базе дискоконусной. (это фото будет опубликовано впервые)

Прикрепления: 1197659.jpg(83.4 Kb)

50KCB001Дата: Понедельник, 11.10.2010, 16:02 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 5907
Репутация: 10001
Статус: Offline
Могу поделиться опытом по изготовлению и использованию антенны Болгарского радиолюбителя "Двойная базука".

Антенна Болгарского радиолюбителя "Двойная Базука"

Есть все размеры и описание антенны из первоисточника.

При желании антенну можно изготовить за 30 мин.

Эта антенна работала на моей крыше более 2-х лет.

На "Двойную базуку" я работал на 3-х диапазонах - на "СВ", на 10-ке и на 2-х метровом "УКВ" диапазоне!

Удачи!

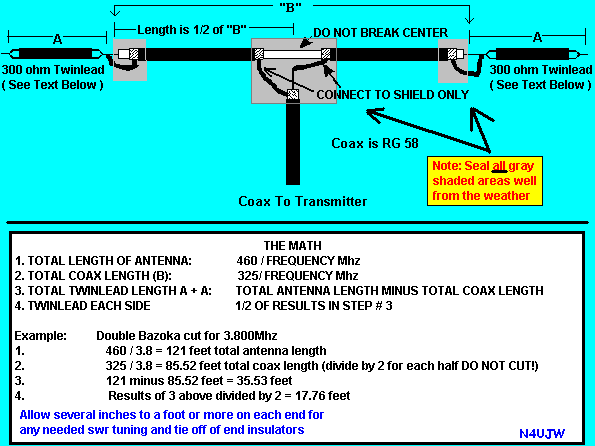

Антенна Болгарского радиолюбителя "Двойная Базука"
Прикрепления: 0448204.gif(11.5 Kb)

308KCB102Дата: Понедельник, 11.10.2010, 17:24 | Сообщение # 9
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
Как то использовал такие квадраты.



Прикрепления: 5062761.jpg(76.9 Kb) · 8244929.jpg(91.5 Kb)

50KCB001Дата: Понедельник, 11.10.2010, 23:06 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 5907
Репутация: 10001
Статус: Offline
Антенна "Двойная базука" изготавливается из коаксиального кабеля, такого же как и кабель снижения.

По конфигурации антенна напоминает диполь, выполненный коаксиальным кабелем, а по краям, слева и справа по два цеппелинчика, для расширения полосы пропускания. Длина средней части антенны выполненной коаксиальным кабелем рассчитывается по формуле: 99,1 : на F (частоту в мгц) = длина. Общая длина антенны (от изолятора, до изолятора) рассчитывается по формуле: 140,2 : F (частоту в мгц) = длина. Двухпроводная линия по краям антенны (цеппелинчики) изготавливается из любого медного и пр. провода. Из пластика или дерева(пропитанного и покрашенного) изготавливаются распорки (по две с каждой стороны, просверленные под толщину провода на концах). Длина распорок = 10см (чтобы развести двухпроводную линию на концах антенны). В середине коаксиального кабеля на ширину 1см снимают внешнюю пластиковую изоляцию. Медную оплетку аккуратно разрезают вокруг кабеля, чтобы не нарушить оставшийся слой изоляции центральной жилы. Чулок оплетки разделили (одну часть влево, другую вправо) К этим оголенным участкам оплетки припаивается кабель снижения (т.е., центральная жила к одной стороне оплетки, а оплетка к другой) Место соединения тщательно замазывается герметиком. Оставшиеся свободные концы кабеля на сантиметр снимается пластиковая оплетка и слева и справа оплетка кабеля соединяется с центральной жилой и запаивается. Сюда же припаиваются цеппелинчики. Получается так, что средняя часть антенны выполняется из кабеля, а слева и справа припаивается двухпроводная линия в виде цеппелинчиков (для расширения полосы пропускания). Антенна получается широкополосной и практически не нуждается в дальнейшей настройке. В том случае, если Вы захотите ее подстроить, то это делается либо укорочением, либо удлинением двухпроводной линии по краям антенны(симметрично). В крайнем случае можно не заморачиваться и заменить двухпроводную линию однопроводной. Просто полоса пропускания будет чуть меньше. Мои расчеты взяты из Болгарского 2-х томного издания на болгарском языке. Антенна имеет входное сопротивление равное входному сопротивлению кабеля, КСВ практически равно 1. Более подробную информацию можно поискать в инете. Только не обращайте внимание на расчеты и формулы, их по инету гуляет огромное множество, мои формулы из первоисточника. Я имел честь работать с этой антенны несколько лет, пока не украли кабель...
С уважением, Игорь, "50КСВ001"

308KCB102Дата: Среда, 13.10.2010, 11:47 | Сообщение # 11
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
Сейчас пользуюсь такой.

Прикрепления: 8415980.jpg(305.7 Kb)


Сообщение отредактировал timur - Среда, 13.10.2010, 11:47

308KCB102Дата: Среда, 13.10.2010, 11:51 | Сообщение # 12
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
Конструктивно сделал так:









Прикрепления: 5346975.jpg(186.9 Kb) · 3254542.jpg(129.9 Kb) · 0578529.jpg(124.1 Kb) · 2229031.jpg(151.2 Kb) · 4053112.jpg(143.2 Kb)

308KCB102Дата: Среда, 13.10.2010, 11:54 | Сообщение # 13
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
Потом вот так...









Прикрепления: 1918676.jpg(133.6 Kb) · 8055715.jpg(181.5 Kb) · 0579132.jpg(146.8 Kb) · 6846590.jpg(198.3 Kb) · 7316496.jpg(112.1 Kb)

308KCB102Дата: Среда, 13.10.2010, 12:03 | Сообщение # 14
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
Гамма согласование.



Изолятор растяжек, использовал толстый текстолит.



Добавлено (13.10.2010, 12:03)
---------------------------------------------
Цитата 50KCB002
Поворотка есть?

Неа smile Мечтаю, но пока не получается. В принципе у меня такая местность, сижу в ущелье, просматривается хорошо только северо-запад, поэтому направил ее туда и вперед!
Прикрепления: 3050325.jpg(294.7 Kb) · 2248633.jpg(294.9 Kb)


Сообщение отредактировал timur - Среда, 13.10.2010, 12:10

50KCB001Дата: Среда, 13.10.2010, 14:01 | Сообщение # 15
Генералиссимус
Группа: Администраторы
Сообщений: 5907
Репутация: 10001
Статус: Offline
Классная антенна, молодец Тимур!

Можешь нам здесь намекнуть, какая у тебя самая дальняя связь на "СВ"? (на этих 4х элементах).
А что было до этого и какое соотношение между тем что было и тем, что стало?
Я думаю информация будет интересна не только для меня...



Прикрепления: 8685521.jpg(91.2 Kb)
