Спасибо Игорь!

До этого использовал антенну "двойной квадрат" , на первой странице выкладывал пару фоток, но пожалуй выложу все фотографии. Я думаю сравнивать волновой канал с двойным квадратом не буду, знаете в чем дело? Просто при использовании квадратов я не совсем качественно настроил их, т.е. у меня не было приборов таких как сейчас. Настроить можно было и нужно было, уносить на даль допустим радиостанцию с малой мощностью, добиваться лучшего приема и усиления, либо собирать приборчик чтоб померить скажем напряженность поля, короче вы меня поняли, но я подошел к настройке не так плотно, добился минимум КСВ и в каком положении (расстояние между квадратами, настройка перемычки на рефлекторе) лучше меня слышат и все. Ну а с волновым каналом я помучился немного с настройкой, но зато получил хороший результат.
По дальности наверно моя самая дальняя связь это западная Польша с оператором по имени Зенон, позывной 1212. Конечно может быть это с вашей стороны не далеко но с Алма-Аты думаю неплохо, еще бы чуть чуть а там и Германия недалеко smile
Это что косаемо самодельных антенн, а до них использовал заводского исполнения с круговой ДН. (Направленные понравились больше)

Менжик747Дата: Четверг, 14.10.2010, 09:16 | Сообщение # 17
Рядовой
Группа: Пользователи
Сообщений: 3
Репутация: 0
Статус: Offline

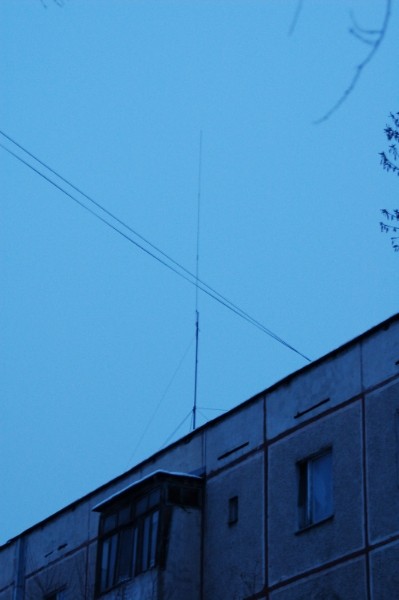

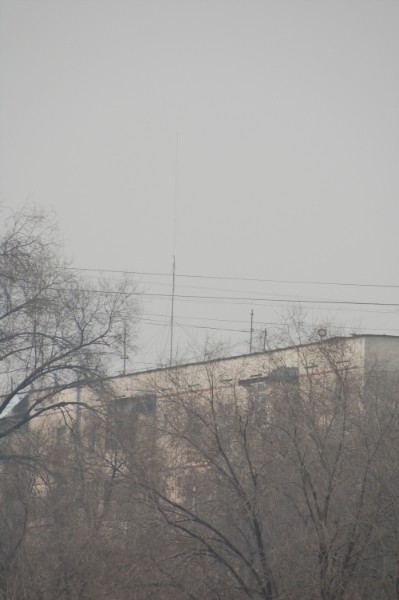

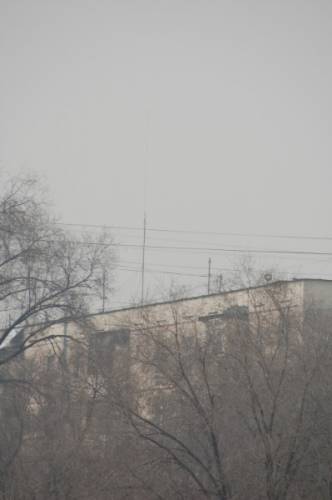

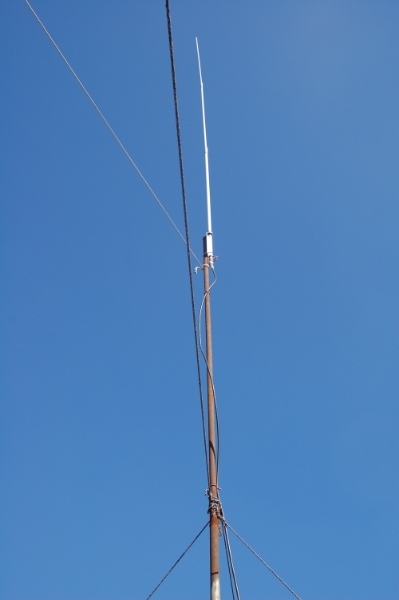

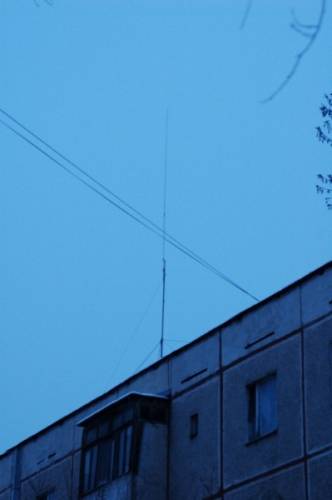

Вот моя антенна 1/2:





Прикрепления: 9591627.jpg(31.2 Kb) · 2038014.jpg(37.6 Kb) · 5671617.jpg(96.7 Kb)

50KCB001Дата: Воскресенье, 17.10.2010, 17:28 | Сообщение # 18
Генералиссимус
Группа: Администраторы
Сообщений: 6195
Репутация: 10001
Статус: Offline
Посоветуйте пожалуйста, чем можно покрасить алюминиевую мачту и антенну, чтобы ее не украли с крыши. Нужна хорошая краска, чтобы ни мороз, ни солнце ее не разрушали. Как только станет видно, что она алюминиевая, все - кердык, она сразу исчезнет с наших радаров...

Прикрепления: 9283615.jpeg(2.6 Kb)

Менжик747Дата: Понедельник, 18.10.2010, 09:37 | Сообщение # 19
Рядовой
Группа: Пользователи
Сообщений: 3
Репутация: 0
Статус: Offline
Я собрал направленную антенну из медных трубок для приема спутниковой погоды и покрасил ее обычной китайской краской черного цвета, аэрозольной, в баллончиках, матового цвета

Прикрепления: 0840464.jpeg(3.4 Kb)

50KCB001Дата: Четверг, 21.10.2010, 17:38 | Сообщение # 20
Генералиссимус
Группа: Администраторы
Сообщений: 6195
Репутация: 10001
Статус: Offline
Уважаемый "Менжик 747"!

У Вас хорошая антенна 1/2, жаль, что вы ее установили в непосредственной близости от проводов, на фотографии это хорошо видно. Провода поглощают часть энергии излучаемой Вашей антенной, это раз. Во вторых, все металлические предметы, находящиеся в непосредственной близости от Вашей антенны, тоже начинают излучать, т.е. тоже становятся в какой-то степени излучателями. В итоге, на крыше получается куча-мала, одни излучают, другие переизлучают и из-за этого искривляется диаграмма направленности Вашей "Половинки"(имею в виду антенну.)
Против физики не попрешь, кругом одна инквизиция...

До встречи! 73!

50KCB001Дата: Пятница, 29.10.2010, 17:07 | Сообщение # 21
Генералиссимус
Группа: Администраторы
Сообщений: 6195
Репутация: 10001
Статус: Offline

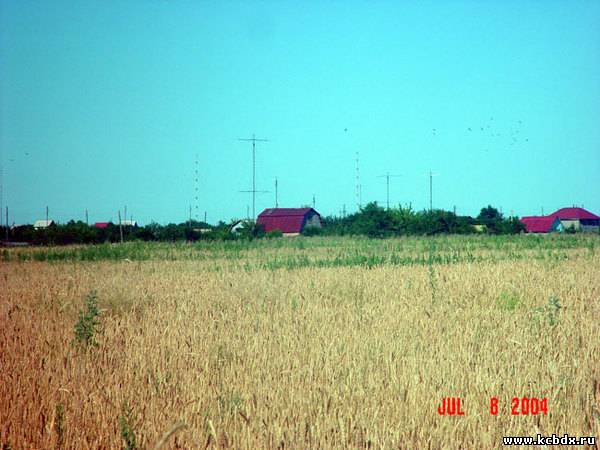

Это антенное поле моего друга Сергея "UN9GC" из Алма-Аты.
К сожалению, Сергея больше с нами нет...




Снято далековато, но все-же виден размах и уровень...
Прикрепления: 6108499.jpg(83.6 Kb)

50KCB001Дата: Среда, 03.11.2010, 09:27 | Сообщение # 22
Генералиссимус
Группа: Администраторы
Сообщений: 6195
Репутация: 10001
Статус: Offline

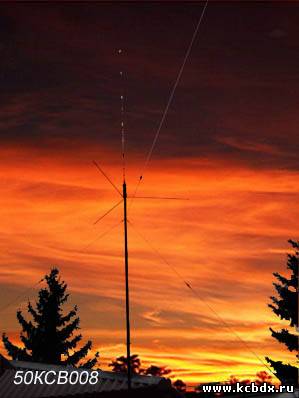

Это антенна GP-5/8 Николая, "50КСВ008".
Николая с нами больше нет...





Очень красивое фото!
Учитесь, как надо снимать антенны...
Прикрепления: 4645445.jpg(37.4 Kb)

50KCB001Дата: Вторник, 07.12.2010, 17:45 | Сообщение # 23
Генералиссимус
Группа: Администраторы
Сообщений: 6195
Репутация: 10001
Статус: Offline
Борьба с "коронными" разрядами штыревых антенн типа GP.

Антенны необходимо заземлять, чтобы отводить статический заряд с полотна антенны в землю. Потенциал не заземленного штыря антенны во время дождя или метели может достигать десятков киловольт, что опасно для жизни. Соблюсти меры безопасности можно просто путем, шунтируем фидер высокочастотным дросселем, короткозамкнутым четвертьволновым шлейфом или просто резистором 10 кОм. Однако неприятности, создаваемые статическим электричеством, этим не ограничиваются. Все наши антенны находятся в поле большого природного конденсатора, одной обкладкой которого является земля, а второй - атмосфера с плывущими в ней облаками. Облака и тучи имеют как правило противоположный статический заряд относительно земли. Этот заряд становится особенно большим во время дождя, не говоря уже о грозе. Если Ваша антенна заземлена, то значит она имеет потенциал земли и становится частью обкладки этого конденсатора. Если напряженность электрического поля у конца штыря антенны достаточна для ионизации молекул воздуха, с нее начинает развиваться коронный разряд в атмосферу, сопровождаемый сильной шумовой помехой в Вашем трансивере на всех частотах. Природа возникновения коронного разряда многим наверное знакома. Набегающее дождевое облако вызывает сильный шум, иногда достигающий 9 баллов и более и имеющий воющий характер. Особенно хорошо возникновение коронных разрядов слышно в режиме АМ. Отдельные разряды, прослушиваются в виде щелчков, постепенно учащающихся, превращаясь в непрерывный вой. Когда заряженное облако смещается от антенны, шум может уменьшаться и даже полностью пропадать. В режиме ЧМ этот коронный шум несколько маскируется шумом детектора и не так явно прослушивается. Понятно, что в это время, ни о каких дальних связях в этих условиях говорить просто не приходится. Бороться с этим недугом бесполезно, физику не обманешь, но уменьшить коронные разряды возможно. Совсем уничтожить воздействие атмосферного электричества конечно невозможно, но существенно ослабить его проявление вполне возможно. Для того, чтобы коронный разряд не возникал, необходимо снизить напряженность электрического поля. Из курса физики известно. что наибольшая напряженность поля создается на остриях заряженных проводников, а наименьшая – на шарообразных гладких поверхностях. Если на конце штыревой антенны поместить проводящий шарик, напряженность электрического поля может быть снижена примерно во столько же раз во сколько раз площадь обращенной вверх поверхности шарика превышает площадь острия антенны. При диаметре шарика 10-20 см напряженность поля снижается в сотни раз, и вероятность возникновения коронного разряда также сильно снижается. Для уменьшения ветровой нагрузки «антикоронный» шарик можно не делать сплошным, а ограничиться двумя кольцами из проволоки, развернутыми под 90 градусов относительно друг друга. Реализация конструкции - самостоятельная инженерная задача. Проволока для колец должна быть не очень тонкой, поверхность ее должна быть гладкой, вся конструкция не должна иметь выступающих острых деталей и неровностей. Проще всего кольца для такой насадки согнуть из медной проволоки или трубки диаметром 2 – 5 мм и припаять их к медной трубке, подходящей по диаметру к диаметру конца штыря антенны. Насадка одевается на самый конец штыря и закрепляется зажимным винтом. Для того, чтобы не образовать недопустимой пары алюминий-медь, вызывающей быструю коррозию, поверхности, соприкасающиеся с алюминиевой трубкой антенны, нужно предварительно хорошо облудить оловом. Еще лучше насадку изготовить целиком из алюминия. Кольца сгибаются из гладкой алюминиевой проволоки диаметром 2 - 3 мм. Подбираются два отрезка алюминиевой трубки длиной около 40 мм, таких диаметров, чтобы они входили один в другой, а внутренний подходил по диаметру к трубке антенны. Вложив трубки друг в друга, сверлят 4 отверстия вдоль поверхности их соприкосновения на глубину, равную половине их длины, диаметром, равным диаметру проволоки, из которой изготовлены кольца. В наружной трубке сверлят 4 отверстия под углом 90 градусов. В эти отверстия вводят концы колец, после чего внутреннюю трубку осаживают внутрь наружной, так чтобы продольные отверстия совпали. При этом концы проволоки колец отгибаются в продольные отверстия и плотно запрессовываются между наружным и внутренним кольцами, обеспечивая хороший контакт между всеми деталями. Остается сделать резьбовые отверстия для винтов крепления насадки к антенне и замазать сверху любым герметиком втулку сверху. Такая насадка существенно легче медной и лучше противостоит коррозии. После установки насадки на антенну необходимо несколько уменьшить длину антенны, так как насадка сдвинет резонанс антенны по частоте вниз и одновременно заметно расширит полосу ее пропускания.
Это, как говорят радиолюбители, нам только на руку...

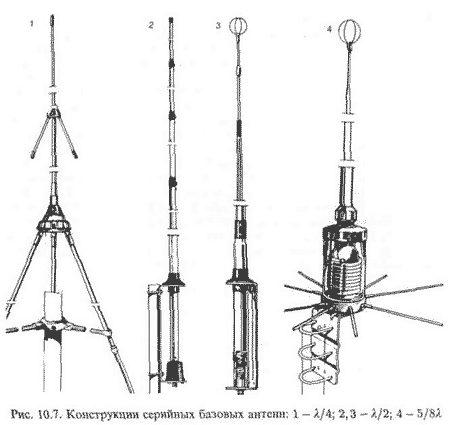

На двух антеннах, справа на рисунке, на вершине, производителями уже установлены шарики для борьбы с коронными разрядами
Прикрепления: 8664573.gif(27.8 Kb)

50KCB001Дата: Вторник, 07.12.2010, 18:05 | Сообщение # 24
Генералиссимус
Группа: Администраторы
Сообщений: 6195
Репутация: 10001
Статус: Offline

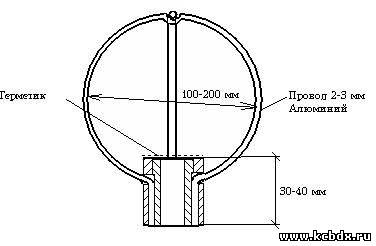

Изготовление шарика для борьбы с коронными разрядами.



Несомненно польза на лицо, антенна стала меньше подвержена коронным разрядам и полоса пропускания заметно расширилась...
На моей "Четвертушке" этот шарик уже давно установлен, того и гляди, начнут вороны гнезда вить...
Прикрепления: 2496483.jpg(13.6 Kb)

50KCB001Дата: Четверг, 24.02.2011, 13:48 | Сообщение # 25
Генералиссимус
Группа: Администраторы
Сообщений: 6195
Репутация: 10001
Статус: Offline

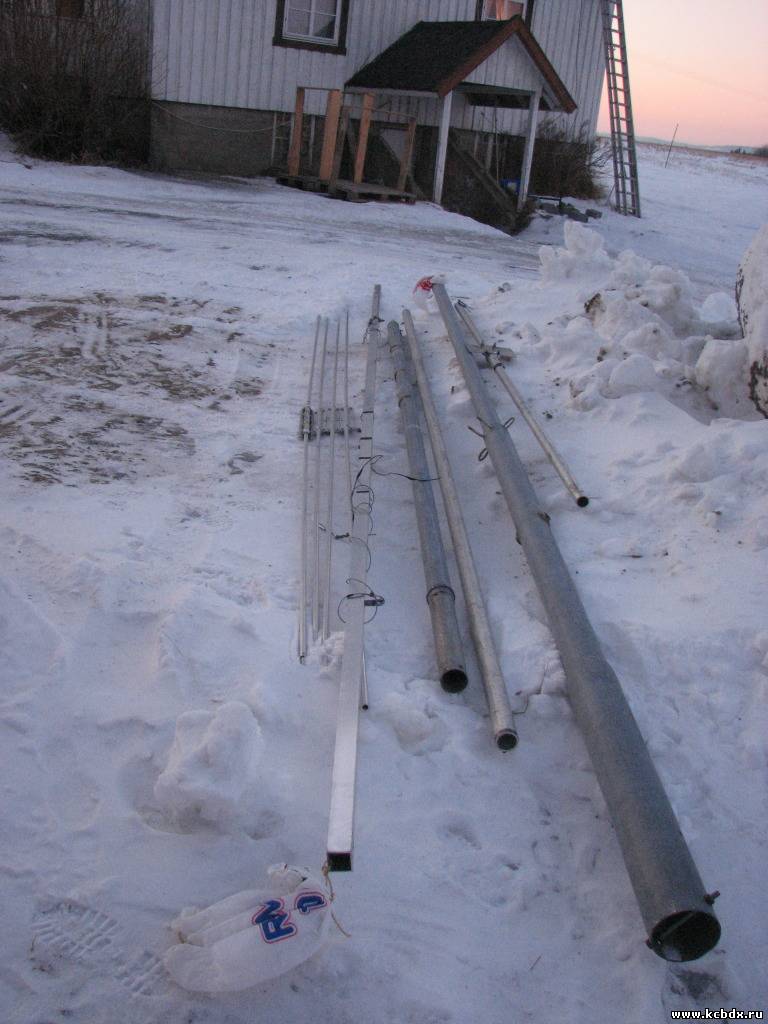

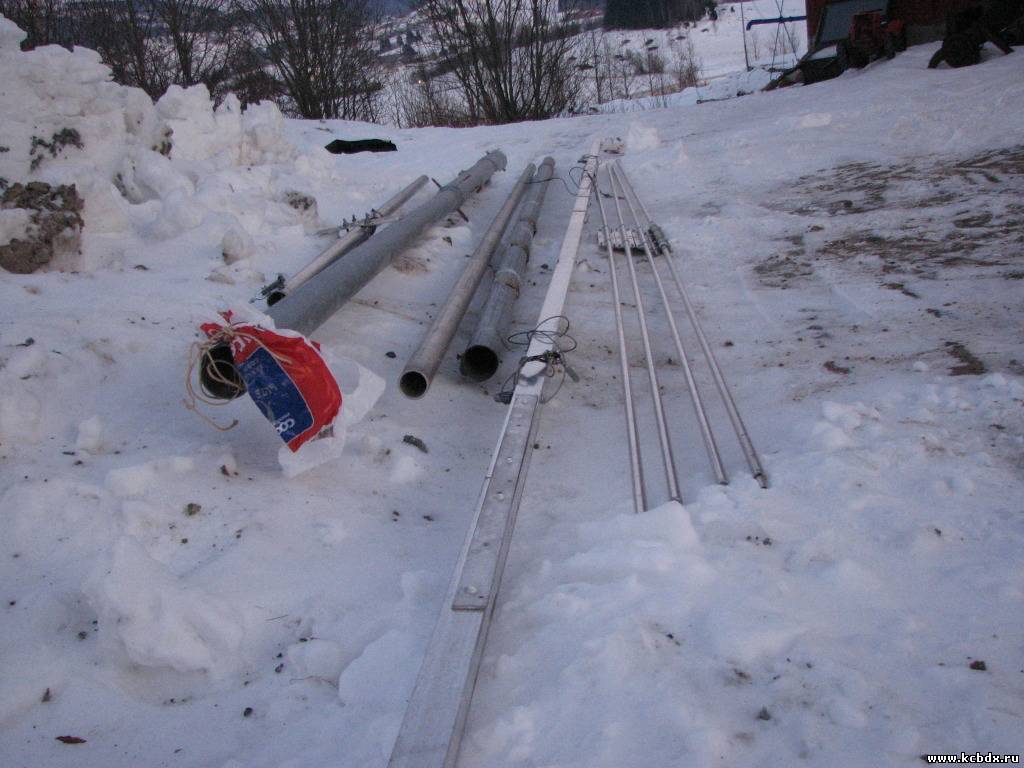

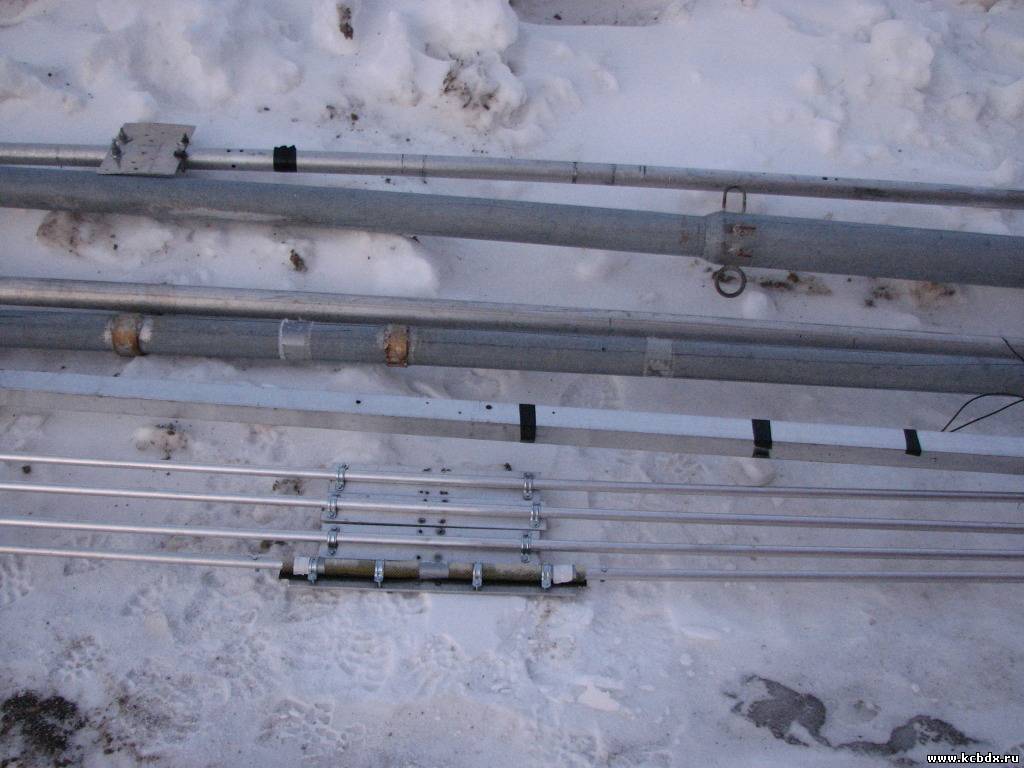

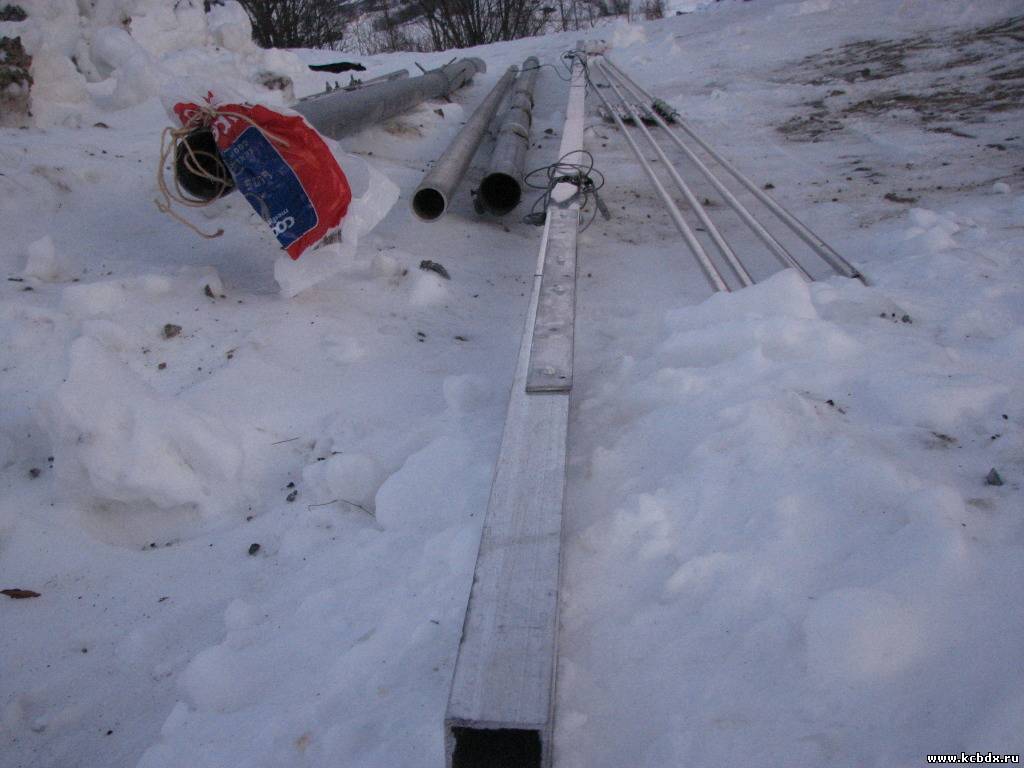

Как из набора труб Kare - "20SD110" сделал конфетку...









Прикрепления: 5928661.jpg(215.8 Kb) · 8574944.jpg(209.2 Kb) · 3547757.jpg(225.1 Kb) · 4390652.jpg(200.1 Kb) · 2074889.jpg(15.5 Kb)

50KCB001Дата: Воскресенье, 27.03.2011, 14:33 | Сообщение # 26
Генералиссимус
Группа: Администраторы
Сообщений: 6195
Репутация: 10001
Статус: Offline

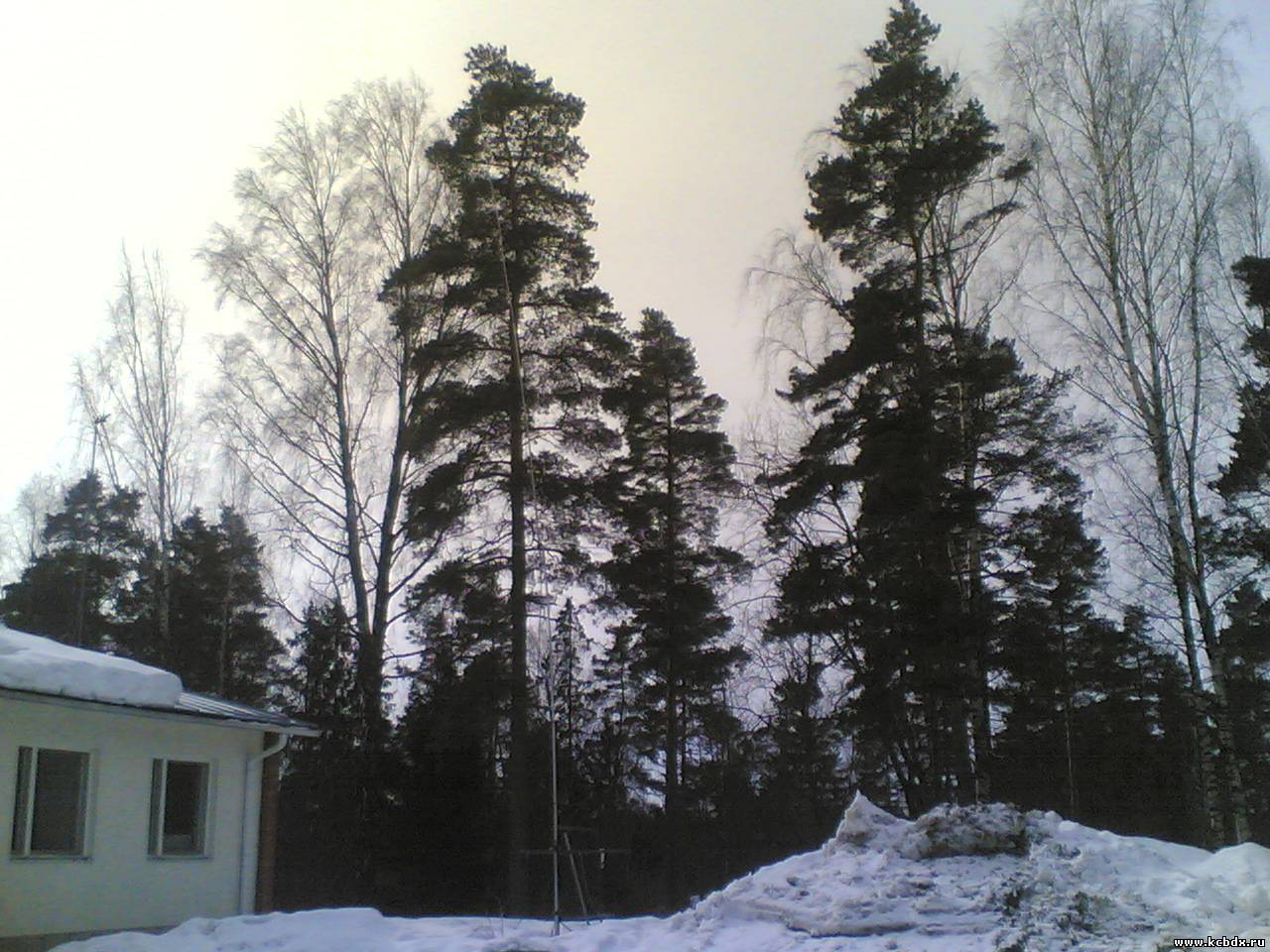

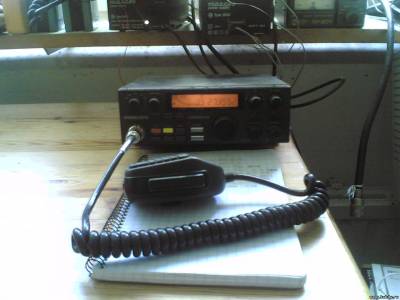

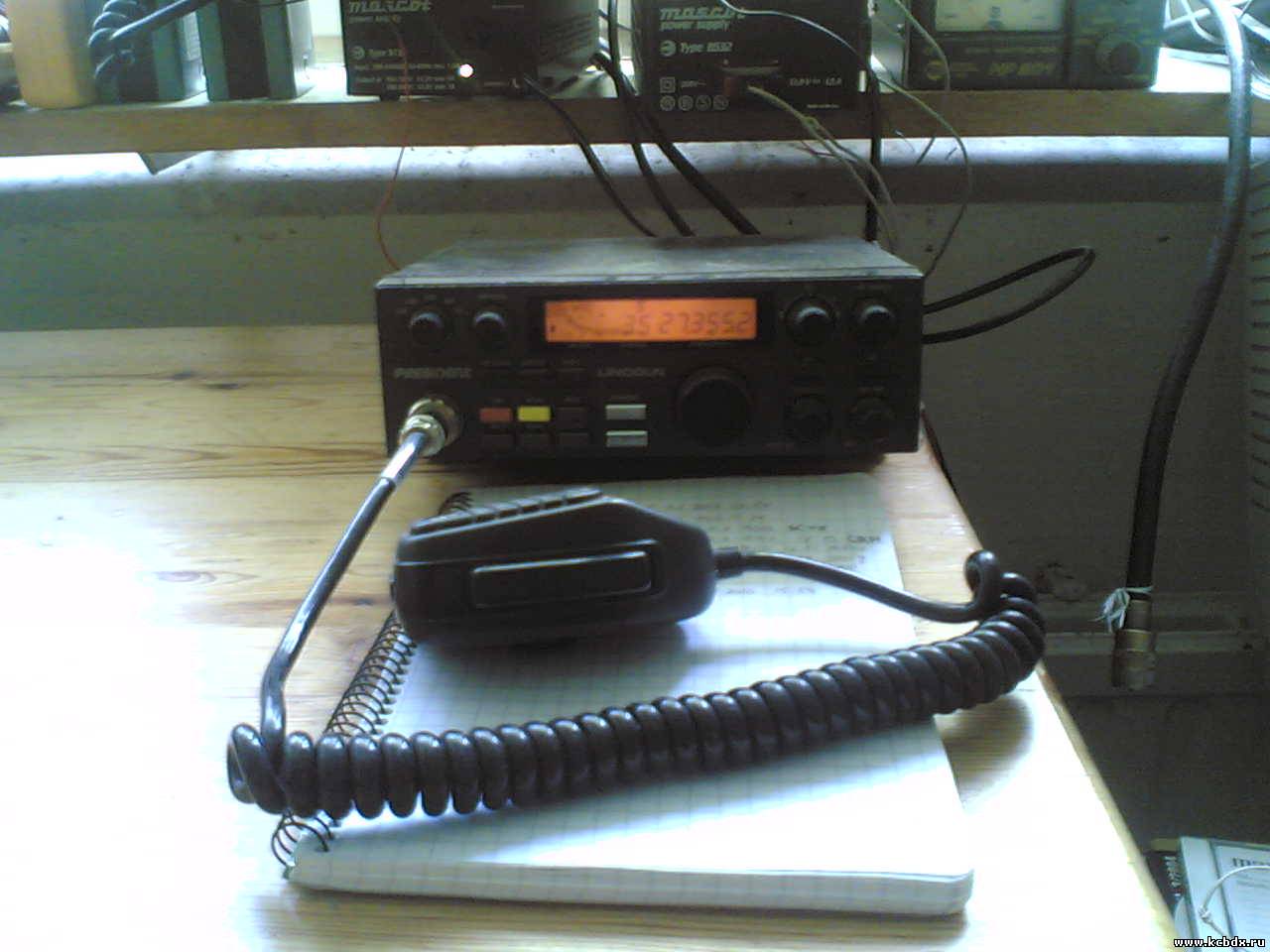

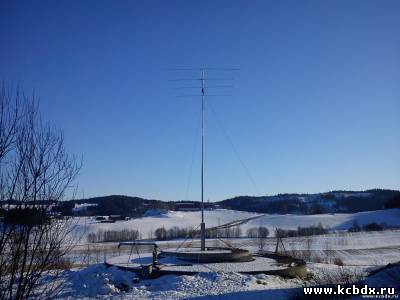

Matti - 56EU01 Finland



Прикрепления: 1538249.jpg(538.1 Kb) · 5365285.jpg(88.2 Kb)

50KCB001Дата: Суббота, 10.01.2015, 12:00 | Сообщение # 27
Генералиссимус
Группа: Администраторы
Сообщений: 6195
Репутация: 10001
Статус: Offline

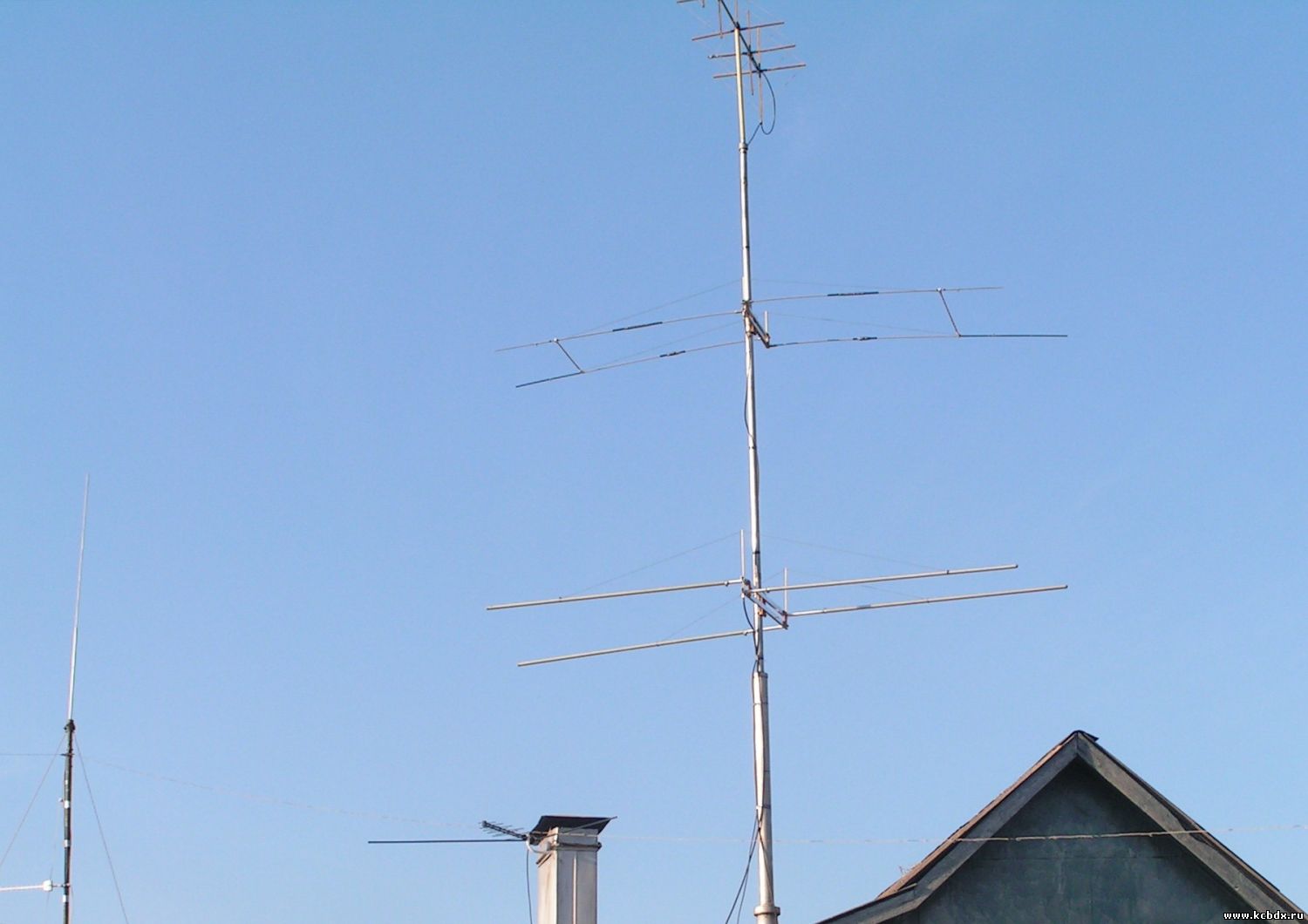

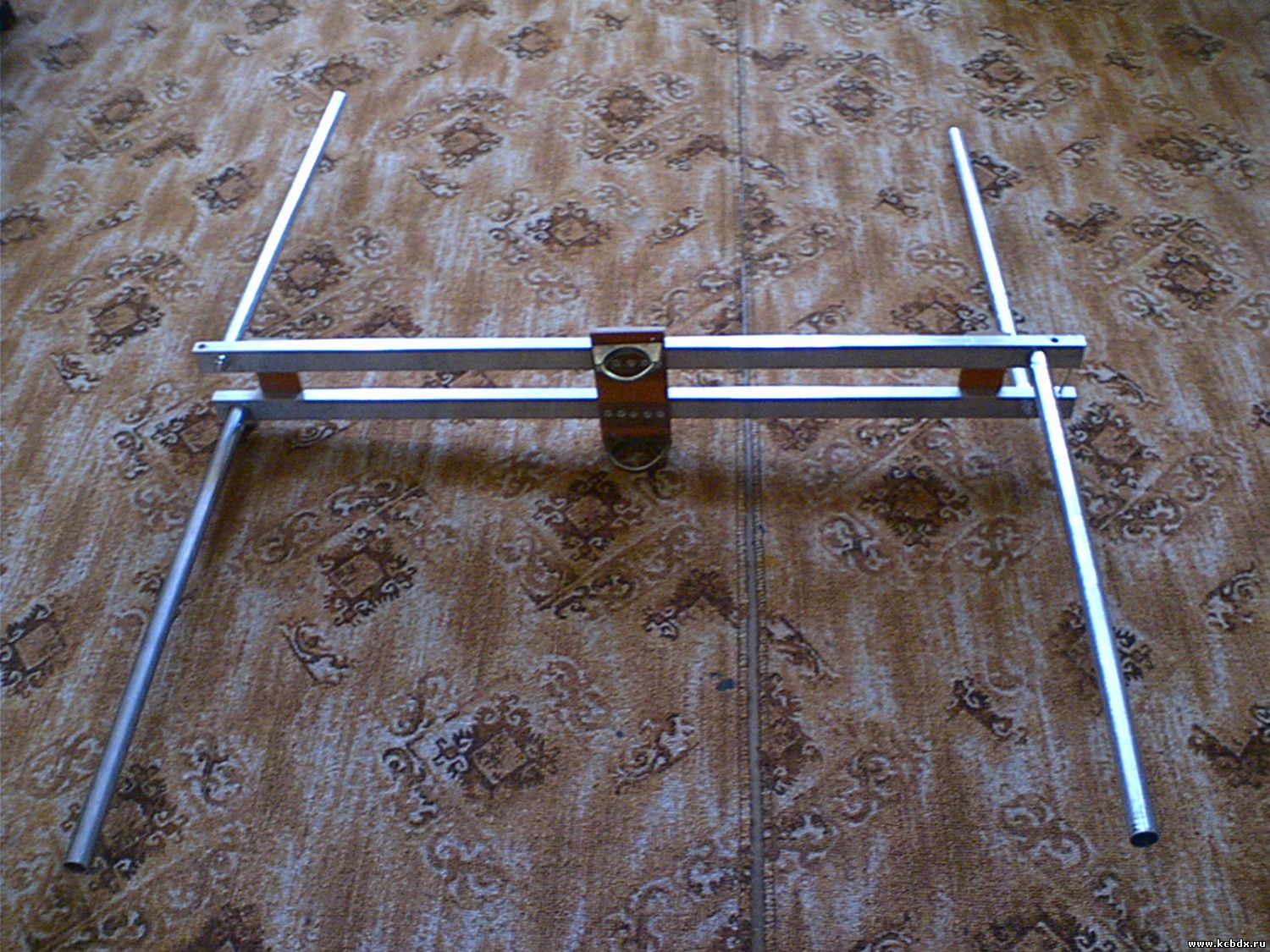

Антенна HB9 Михаила - "156" из Курска.



Прикрепления: 5511731.jpg(260.8 Kb) · 3901021.jpg(61.0 Kb)

КотикДата: Пятница, 11.11.2016, 09:53 | Сообщение # 28
Рядовой
Группа: Пользователи
Сообщений: 1
Репутация: 0
Статус: Offline

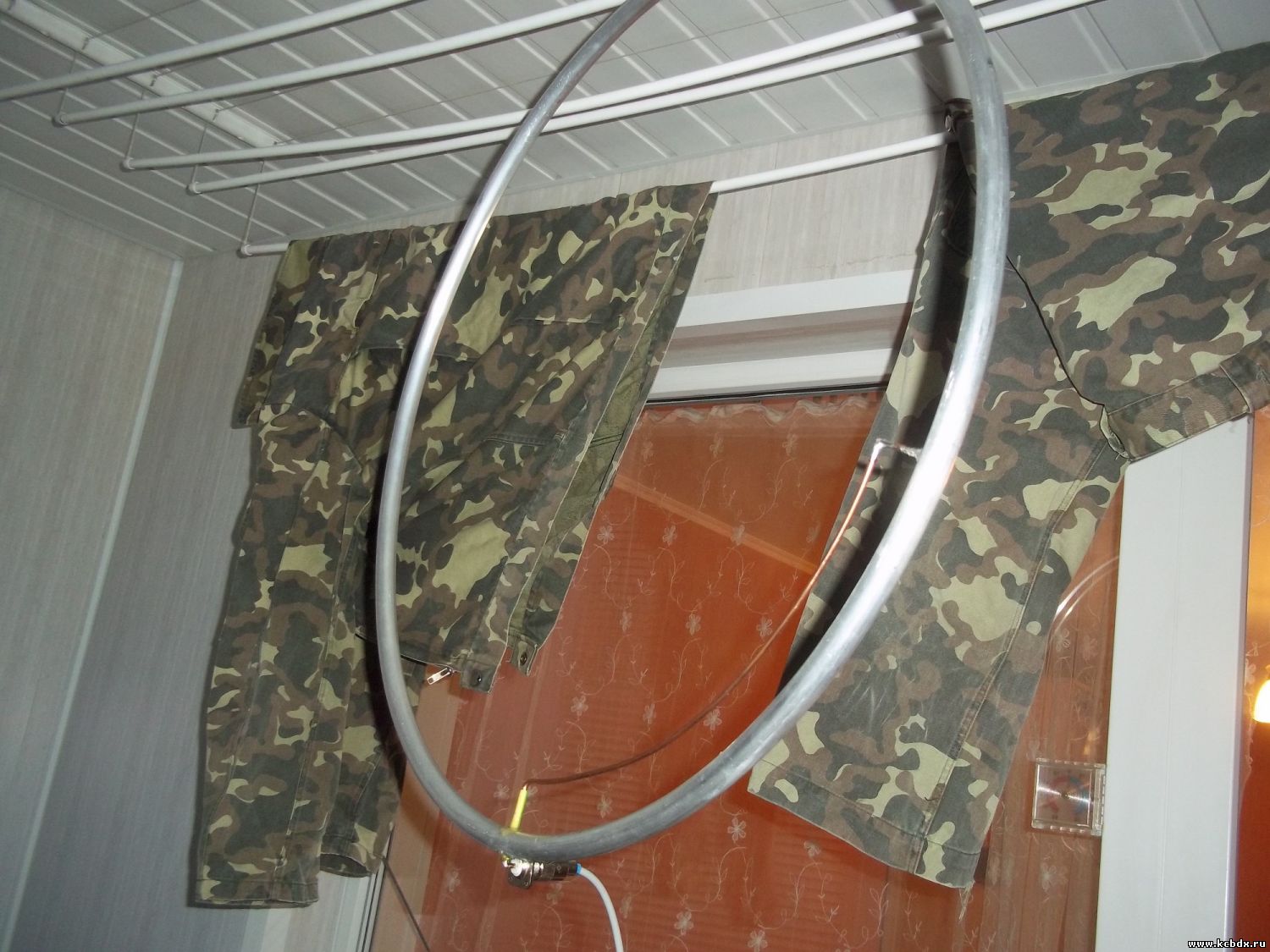

А Рамочные антенны? Они тоже имеют свои плюсы и минусы. Вот такая у меня.

Прикрепления: 1380238.jpg(215.6 Kb)


Сообщение отредактировал Котик - Пятница, 11.11.2016, 09:55

50KCB001Дата: Среда, 03.01.2018, 03:38 | Сообщение # 29
Генералиссимус
Группа: Администраторы
Сообщений: 6195
Репутация: 10001
Статус: Offline

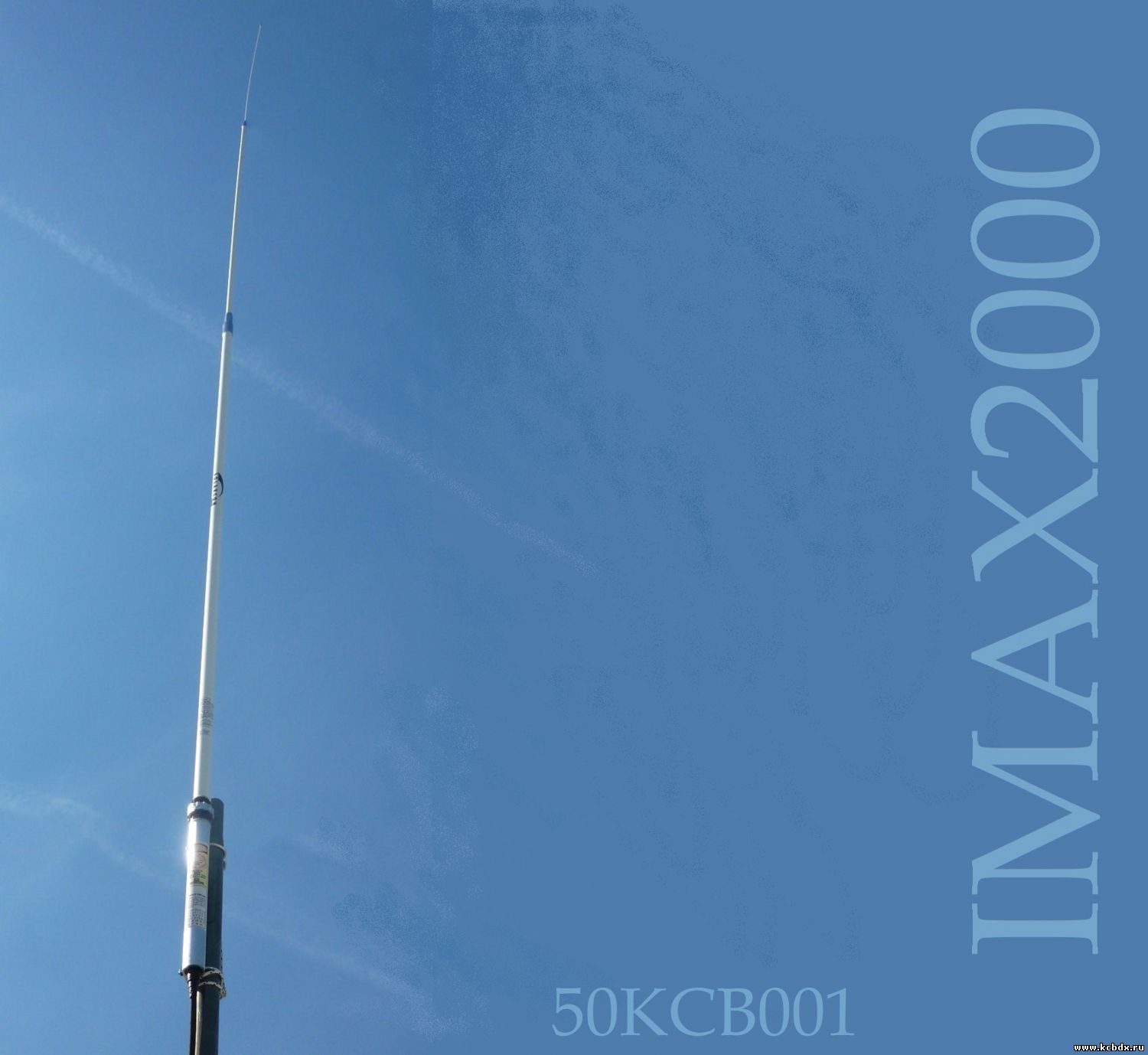

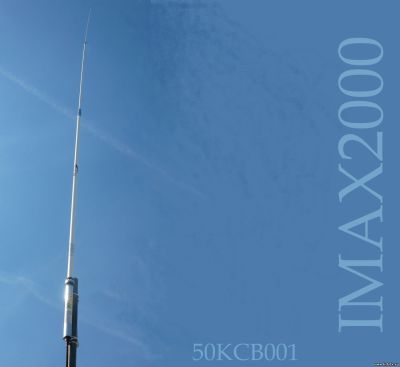

Несколько лет стояла на крыше пластиковая американская антенна IMAX 2000!

Эта волшебная дудочка хорошо зарекомендовала себя на 27 Мгц...

Но, к сожалению, сильный порывистый ветер, растрепал ее нижнее колено...


Прикрепления: 5878548.jpg(111.4 Kb)

DrAFДата: Суббота, 11.12.2021, 16:25 | Сообщение # 30
Рядовой
Группа: Пользователи
Сообщений: 3
Репутация: 0
Статус: Offline

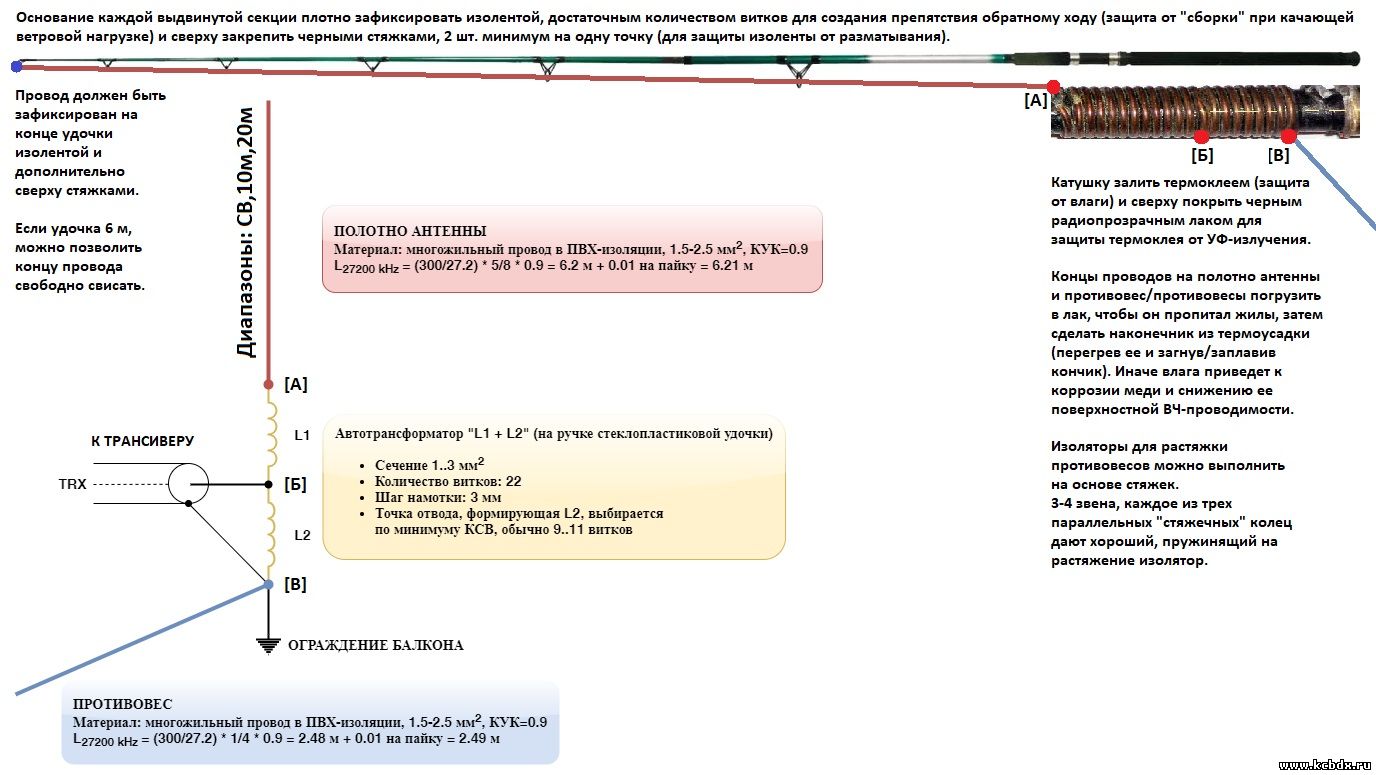

Антенна 5/8 на 6-7 метровой стеклопластиковой удочке (диапазон 10-11 м).

Неплохо работает на 20 м, даже с балкона 5 эт., была связь с Испанией.

Прикрепления: 9804540.jpg(154.4 Kb) · 5_8_antenna_fis.zip(555.0 Kb) · 7805611.jpg(153.6 Kb)
