Антенны "СВ" диапазона
5oKCBoo2Дата: Воскресенье, 10.10.2010, 01:01 | Сообщение # 1
Сержант
Группа: Администраторы
Сообщений: 19
Репутация: 10000
Статус: Offline
Все о "СВ" антеннах и не только.
Чертежи, схемы, отзывы, рекомендации, советы бывалых...

Прикрепления: 9222669.jpg(23.9 Kb)

50KCB002Дата: Воскресенье, 10.10.2010, 03:36 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 91
Репутация: 0
Статус: Offline
Прикрепления: 5774822.gif(11.5 Kb)



308KCB102Дата: Среда, 13.10.2010, 12:21 | Сообщение # 3
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
Чертежи и описание антенны "Волновой канал"


Антенна, естественно, может быть настроена и на другие близлежащие частоты путем пропорционального изменения всех размеров. Конструкция антенны предусматривает возможность такой настройки. Антенна представляет собой цельнометаллическую конструкцию из тонкостенных дюралевых труб. В качестве несущего бума используется труба диаметром около 50 мм. Элементы составлены из труб двух диаметров. Центральная часть длиной около 3 метров изготавливается из трубы диаметром 20…25 мм. Концевые части элементов изготавливаются из более тонкой трубы. Диаметр этой трубы подбирается таким, чтобы она плотно входила в центральную часть. Для закрепления соединения в более толстой трубе ножовкой делается пропил на глубину 30 мм. Тонкая труба вставляется в более толстую не менее чем на 300 мм (для обеспечения прочности и возможности последующей настройки) и вся конструкция скрепляется автомобильным хомутом подходящего диаметра.

Крепление U-образными болтами более предпочтительно с точки зрения прочности конструкции, поэтому если есть возможность использовать уголок большего сечения (50х50), то целесообразней не сверлить отверстия в элементах антенны и применить для крепления U-образные болты. Способ крепления к мачте или поворотному устройству в основном определяется их конструктивными особенностями и здесь не рассматривается.
Конструкция гамма-согласующего устройства показана на рис.

Длина тонкой трубки составляет 600 мм, что несколько больше величины, указанной на рис. из-за особенностей примененного конденсатора. Конденсатор С1 гамма-согласующего устройства имеет коаксиальную конструкцию. С отрезка 50-омного коаксиального кабеля длиной 600 мм снимается защитная оболочка и медная оплетка. С одной стороны на расстоянии 20 мм снимается внутренний изолятор. Внутренний проводник облуживается и припаивается к разъему SO-239. -атем этот отрезок кабеля вставляется в тонкую трубку. Скоба крепления и перемычка изготавливаются из мягкого алюминиевого листа толщиной около 1,5 мм. Скоба крепления фиксируется U-образной шпилькой, крепящей вибратор к буму.

Настройка антенны на минимальное значение КСВ на частоте 27,4 МГц производится путем перемещения перемычки. После настройки фиксирующие болты на перемычке затягиваются и защищаются герметиком или краской. Необходимо отметить, что настройку антенны следует проводить на той высоте, на которой она в дальнейшем будет эксплуатироваться. Поэтому конструкция мачты с поворотным устройством должна предусматривать возможность многократного подъема и опускания антенны.
Прикрепления: 7515917.jpg(19.6 Kb) · 5704925.jpg(18.1 Kb) · 2541412.jpg(33.9 Kb) · 5265366.jpg(17.9 Kb) · 7989782.jpg(18.4 Kb)

308KCB102Дата: Суббота, 16.10.2010, 20:02 | Сообщение # 4
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
3 эл. Яги
по рисункам думаю понятно. Только сомнения по поводу настройки, не настраивается что ли... wink



Прикрепления: 1854457.gif(2.2 Kb) · 2021217.jpg(7.3 Kb) · 8983721.gif(2.0 Kb) · 7880430.jpg(12.0 Kb)

50KCB001Дата: Понедельник, 06.12.2010, 19:13 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 4790
Репутация: 10001
Статус: Offline
Антенна "Бабочка"

Использовал подобную антенну на "СВ", правда на фото Вы видите телевизионную антенну, принцип тот же, но размеры уже другие...

Прикрепления: 9366240.jpg(39.0 Kb)

50KCB001Дата: Понедельник, 06.12.2010, 19:20 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 4790
Репутация: 10001
Статус: Offline
Прикрепления: 9207902.jpg(39.4 Kb)

50KCB001Дата: Понедельник, 06.12.2010, 19:22 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 4790
Репутация: 10001
Статус: Offline
Диаграмма направленности различных вертикальных антенн. Чем ниже лепесток прижат к земле, тем более дальнобойная получится антенна.

Самая "Дальнобойная" из вертикальных антенн - 3/4, (менее 12 градусов), чуть хуже - 5/8, (12 - 15 градусов), еще чуть хуже - 1/2, (15 - 20 градусов) и наконец - 1/4, (20 - 30 градусов). Не советую огорчаться, так как сам использую 1/4 и ничего, отвечают и Японцы и Американцы и Австралийцы...

Прикрепления: 6621084.jpg(50.2 Kb)

50KCB001Дата: Понедельник, 06.12.2010, 19:24 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 4790
Репутация: 10001
Статус: Offline
Двухэлементная "Delta Loop"

Прикрепления: 5871337.png(11.7 Kb)

50KCB001Дата: Понедельник, 06.12.2010, 19:29 | Сообщение # 9
Генералиссимус
Группа: Администраторы
Сообщений: 4790
Репутация: 10001
Статус: Offline
Антенна "Диполь"

Прикрепления: 0923031.jpg(10.5 Kb)

50KCB001Дата: Пятница, 11.02.2011, 09:36 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 4790
Репутация: 10001
Статус: Offline
"Двойной треугольник" на военной мачте.
Антенна "запитана" в вершину треугольника, значит имеет горизонтальную поляризацию...

Прикрепления: 5208209.jpg(39.1 Kb)

50KCB001Дата: Понедельник, 21.02.2011, 23:09 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 4790
Репутация: 10001
Статус: Offline
Шесть элементов над шестью...

Прикрепления: 4659816.jpg(16.2 Kb)

50KCB001Дата: Вторник, 22.02.2011, 01:19 | Сообщение # 12
Генералиссимус
Группа: Администраторы
Сообщений: 4790
Репутация: 10001
Статус: Offline
Три раза по шесть элементов!!!

Прикрепления: 7603610.jpg(18.4 Kb)

50KCB001Дата: Суббота, 26.02.2011, 00:28 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 4790
Репутация: 10001
Статус: Offline
Avanti Moonraker 4 Antenna, CB, Ham radio.

Gain: 14.5db
Power Multiplication: 28 Times
Front to Back Separation: 38db
Vertical to Horizontal Separation: 25db
Boom Length: 16 feet
Model: Avanti Moonraker AV-140
4 element beam for CB/Ham 10m radio base

Прикрепления: 4702536.jpg(7.5 Kb)

50KCB001Дата: Понедельник, 28.02.2011, 18:30 | Сообщение # 14
Генералиссимус
Группа: Администраторы
Сообщений: 4790
Репутация: 10001
Статус: Offline

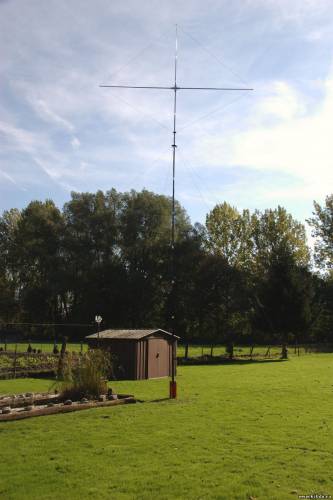

Рамочная антенна.

Прикрепления: 7577398.jpg(243.3 Kb) · 7770650.jpg(395.2 Kb) · 9379729.jpg(207.8 Kb) · 4331801.jpg(214.3 Kb) · 9165230.jpg(203.3 Kb)

50KCB001Дата: Суббота, 12.03.2011, 19:59 | Сообщение # 15
Генералиссимус
Группа: Администраторы
Сообщений: 4790
Репутация: 10001
Статус: Offline
David - "3ET002", "3SD176" Brazil

Прикрепления: 5696038.jpg(142.3 Kb) · 5537318.jpg(98.2 Kb) · 8076082.jpg(134.4 Kb) · 8498625.jpg(135.0 Kb) · 8194624.gif(43.5 Kb)
