Антенны "СВ" диапазона
|
|
| kolychka | Дата: Среда, 30.12.2020, 19:40 | Сообщение # 46 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
| Очень хорошо придумали, но надо было довести до конца всю эту конструкцию - покрасить.
|
| |
|
|
| sleiker1986 | Дата: Среда, 06.01.2021, 22:14 | Сообщение # 47 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Цитата kolychka (  ) покрасить.
Да и красить по холоду, это не надолго, а я выбрал самое прекрасное время для изготовления и установки антенны!))))
|
| |
|
|
| 50KCB001 | Дата: Четверг, 07.01.2021, 05:49 | Сообщение # 48 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7602
Статус: Offline
| Стену мы тебе заштукатурили и побелили! Надеюсь, что антенну покрасишь сам...
|
| |
|
|
| sleiker1986 | Дата: Четверг, 07.01.2021, 13:40 | Сообщение # 49 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| 50KCB001, огооооооооо, а если вот так же, но в натуре???
|
| |
|
|
| 50KCB001 | Дата: Понедельник, 13.12.2021, 06:19 | Сообщение # 50 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7602
Статус: Offline
| ПО СЕКРЕТУ ВСЕМУ СВЕТУ... ВЫ РАЗДАЙТЕ СХЕМУ ЭТУ...
И ДОЖДЕЙ ГРИБНЫХ СЕРЕБРЯНЫЕ НИТИ...
|
| |
|
|
| 50KCB001 | Дата: Воскресенье, 14.08.2022, 07:27 | Сообщение # 51 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7602
Статус: Offline
| ОХ УЖ ЭТА ДЕЛЬТА НА 27МГц...

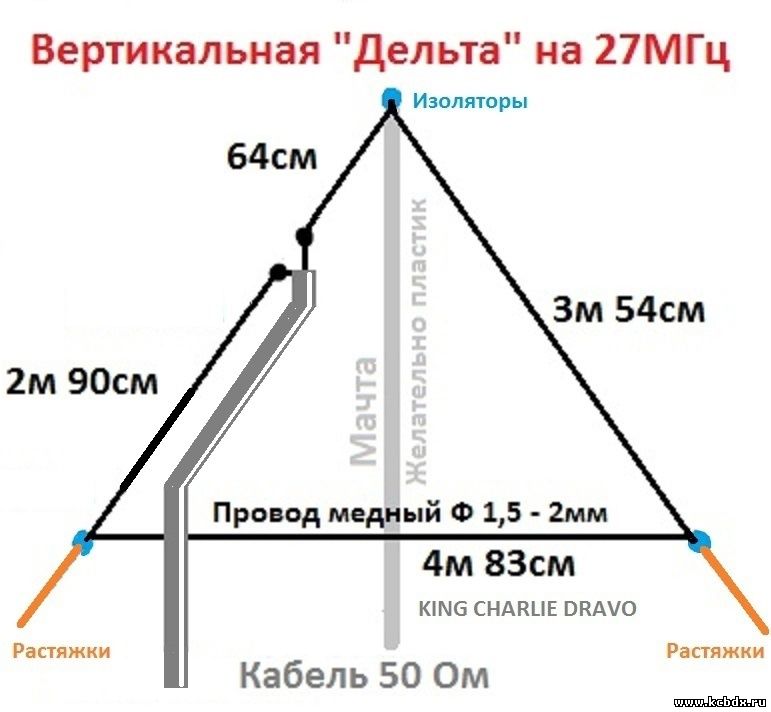

Если сделать вертикально расположенную "Дельту" по размерам как на рисунке
и антенное полотно не фиксировать в изоляторах, чтобы его можно было легко
перемещать, то можно без вопросов менять поляризацию, с вертикальной, на
горизонтальную, перемещая точку запитки от нижнего угла, к верхнему и
обратно, оставляя неизменным расстояние от угла, до точки запитки.
Переместив точку запитки так, чтобы до вершины стало 2м 90см, а до
нижнего угла стало 64см. мы получаем вертикальную поляризацию!
Центральная жила должна идти вверх!
Рис. 1. Вертикальная поляризация.
|
| |
|
|
| 50KCB001 | Дата: Воскресенье, 14.08.2022, 07:28 | Сообщение # 52 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7602
Статус: Offline
| ОХ УЖ ЭТА ДЕЛЬТА НА 27МГц...
Если сделать вертикально расположенную "Дельту" по размерам как на рисунке
и антенное полотно не фиксировать в изоляторах, чтобы его можно было легко
перемещать, то можно без вопросов менять поляризацию, с вертикальной, на
горизонтальную, перемещая точку запитки от нижнего угла, к верхнему и
обратно, оставляя неизменным расстояние от угла, до точки запитки.
Переместив точку запитки так, чтобы до вершины стало 64см, а до нижнего
угла стало 2м90см. мы получаем горизонтальную поляризацию!
Центральная жила должна идти вверх!
Рис. 2. Горизонтальная поляризация.
|
| |
|
|
| 50KCB001 | Дата: Понедельник, 15.08.2022, 17:27 | Сообщение # 53 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7602
Статус: Offline
| ЧЕМ НИЖЕ ЛЕПЕСТОК ВАШЕЙ АНТЕННЫ ПРИЖАТ К ЗЕМЛЕ...
ТЕМ БОЛЕЕ "ДАЛЬНОБОЙНОЙ" БУДЕТ ВАША АНТЕННА...
ЗАКОНЫ ФИЗИКИ ЕЩЕ НИ КТО НЕ ОТМЕНЯЛ...
|
| |
|
|
| 50KCB001 | Дата: Понедельник, 29.08.2022, 17:27 | Сообщение # 54 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7602
Статус: Offline
| Компромиссная антенна ломаный диполь на 27МГц...
В лесу, на даче, на балконе...
I'll Meet You at Midnight...
|
| |
|
|
| 50KCB001 | Дата: Четверг, 08.09.2022, 13:05 | Сообщение # 55 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7602
Статус: Offline
| ПОГОВОРИ СО МНОЙ НА ТЫ...
ЛИШЬ О ТЕБЕ МОИ МЕЧТЫ...
|
| |
|
|
| 50KCB001 | Дата: Пятница, 24.02.2023, 22:22 | Сообщение # 56 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7602
Статус: Offline
| Pierre Mathei 16BE321 Belgium

|
| |
|
|
| 50KCB001 | Дата: Воскресенье, 17.12.2023, 05:55 | Сообщение # 57 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7602
Статус: Offline
| АНТЕННА НА СИ-БИ ОТ 14AT717 Georges
Salut, mon frère!
Désolé pour le bref contact cet après-midi, je suis chez un ami pour réparer son antenne, 14at717 Georges.
A 30 km de ma maison est une personne très sympathique.
Il n'y a pas de radio pour moi, je ne veux plus écouter les singes sur le 555.
Très bon week-end.
Eric.
|
| |
|
|
| 50KCB001 | Дата: Четверг, 21.12.2023, 19:07 | Сообщение # 58 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7602
Статус: Offline
| GB 27Mhz 10 elm Quad
|
| |
|
|
| 50KCB001 | Дата: Понедельник, 09.06.2025, 14:02 | Сообщение # 59 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7602
Статус: Offline

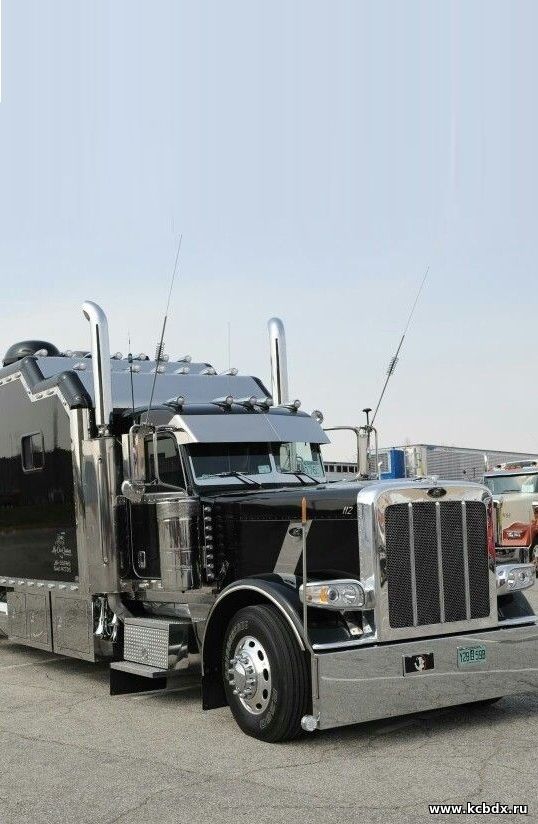

| ЛЮБИТЕЛЯМ ДАЛЬНИХ СВЯЗЕЙ...
ИЗ САЛОНА СВОЕГО АВТОМОБИЛЯ...
ПОСВЯЩАЕТСЯ...

|
| |
|
|
| 50KCB001 | Дата: Понедельник, 14.07.2025, 12:29 | Сообщение # 60 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7602
Статус: Offline
| ЭТО ВАМ НЕ "ДИПОЛЬ", ДА И НЕ "БАЗУКА"...
ВИДЕЛИ В ИНЕТЕ, ВОТ КАКАЯ ШТУКА...
Благодаря внедрению цифрового телевидения, на крышах до сих пор болтаются коаксиальные кабеля.
И пусть они даже 75 Ом... Хорошему танцору может помешать только скорлупа...
У меня все антенны запитаны 75 Ом кабелями. Скажу Вам по секрету, на скорость это никаком не влияет...
PS. Расчеты даны для кабеля 50 Ом.
Вешать антенну можно как Вам удобно.
Хотите подвешивайте вертикально, хотите горизонтально, хотите под любым углом.
Экспериментировать с антеннами, еще ни кто не запрещал!
Говорят, что эта антенна работает даже, когда лежит га земле.
При правильной настройке антенны из коаксиального кабеля, высота подвеса особо не влияет на ее параметры...
Будет нужна дополнительная информация по изготовлению и настройке данной антенны, есть рекомендации от автора - RX3AKT
|
| |
|
|
