Форум » CB связь » Помехи » Помехи (Для соседской потехи...)
Помехи
Х-13Дата: Четверг, 12.06.2014, 23:17 | Сообщение # 31
Рядовой
Группа: Пользователи
Сообщений: 10
Репутация: 0
Статус: Offline
При работе на 27 Мгц с усилителем (200 Вт.) напрочь "ложил" соседям эфирное телевидение.

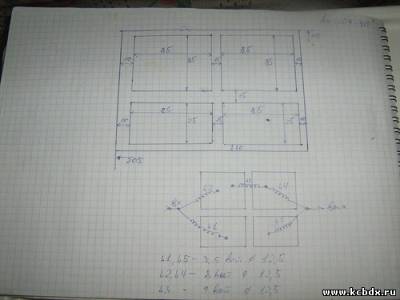

Сделал фильтр по этой схеме и всё стало ОК.

Сорри за качество фото.







Прикрепления: 1628755.jpg(51.4 Kb) · 0245821.jpg(71.5 Kb) · 8167593.jpg(60.0 Kb)


База:trx Alan-555, ant Sirio-2016 ,amp:KL-300.
Авто:1. Lexus RX-300, trx: Megajet-300 ant: Lemm AT-73
2.ИЖ-2715 пикап, TRX: Megajet-300,ant:Lemm 2001 turbo, amp:KL-203.
Мои позывные: Х-13 и клубный 302КСВ125.


Сообщение отредактировал Х-13 - Четверг, 12.06.2014, 23:20

50KCB001Дата: Воскресенье, 09.09.2018, 11:42 | Сообщение # 32
Генералиссимус
Группа: Администраторы
Сообщений: 6502
Репутация: 10001
Статус: Offline
СНИЖЕНИЕ ВЧ В ЛИНИИ ПИТАНИЯ АНТЕННЫ

При питании антенн коаксиальным кабелем, часто возникает проблема ВЧ наводок на трансивер по линии питания (коаксиальный кабель (фидер). ВЧ наводки затекают по оплетке кабеля на корпус трансивера и гуляют там по всем мыслимым и немыслимым блокам и деталям, что приводит к массе неприятностей начиная от микрофонного усилителя и заканчивая выходным каскадом. Для их подавления необходимо использовать простейший токовый дроссель на базе ферритового кольца, проницаемостью 600Н (можно применить ферритовое кольцо от отклоняющей системы старого телевизора). На ферритовом кольце, в точке подключения к антенне, коаксиальным кабелем наматываем дроссель питающий антенну по схеме, представленной на рисунке.

Важно! Намотка бифилярная, т.е. 4 витка в одном направлении, плюс 4 витка в обратном направлении.




Токовый дроссель должен располагаться на расстоянии не более чем 50см от точки питания антенны. Необходимо предусмотреть защиту токового дросселя от атмосферного воздействия, т.е. закрыть дроссель сверху любой пластиковой баклажкой подходящего размера.

Если у Вас остался лишний кабель и рука не поднимается его отрезать, соберите кабель в небольшую бухту и наденьте на него ферритовое кольцо от отклоняющей системы старого телевизора, лишним тоже не будет.

Прикрепления: 1855509.jpg(12.4 Kb) · 9353063.jpg(22.2 Kb)

kolychkaДата: Понедельник, 21.01.2019, 19:02 | Сообщение # 33
Генерал-лейтенант
Группа: Пользователи
Сообщений: 593
Репутация: 0
Статус: Offline
И вот такую штуку неплохо бы иметь.

Балун 1:1, предотвращает от затекания токов вч по оплётке кабеля.
Длина 40см.


Прикрепления: 3934477.jpg(240.4 Kb)

50KCB001Дата: Вторник, 23.08.2022, 22:24 | Сообщение # 34
Генералиссимус
Группа: Администраторы
Сообщений: 6502
Репутация: 10001
Статус: Offline
РЕКОМЕНДУЕМ! ЛУЧШЕЕ СООТНОШЕНИЕ ЦЕНЫ И КАЧЕСТВА!

Фильтр нижних частот LPF «BARRIER».


Фильтр нижних частот LPF «BARRIER» предназначен для подавления внеполосных излучений радиопередающих устройств,
работающих на частотах до 30 МГц и снижения уровня помех радиоэлектронной аппаратуре (телевизоры, радиоприемники и т.п.).

Фильтр выполнен и настроен, в заводских условиях, в алюминиевом цельнометаллическом корпусе
и представляет собой многозвенный пассивный индуктивно-емкостной фильтр нижних частот.

Подключается к нагрузке (антенне) и передатчику посредством коаксиальных разъемов SO-239.


Фильтр комплектуется снятыми на измерителе комплексных коэффициентов передачи и отражения (векторном анализаторе цепей) графиками АЧХ и КСВН. Такие графики наиболее детализировано показывают характеристики каждого конкретного фильтра.

Технические характеристики:

Допустимая пиковая мощность не более 5000 W
Затухание в полосе ослабления не менее 60 db
Максимально допустимая непрерывная мощность 1500 W
Полоса подавления MHz >40
Полоса пропускания по уровню 3 db от 1.8 до 29.7
 MHz
Потери в полосе пропускания не более 0.2 db
КСВ по напряжению не более 1.2
Масса в упаковке 1,0 кг
Волновое сопротивление 50 Ом
Габаритные размеры 235x65x65 мм
Масса 0.9 кг

По всем интересующим Вас вопросам, приобретения и отправке почтой России,
с трек номером для отслеживания отправления, обращаться на E-Mail: KCBDX@NAROD.RU




Прикрепления: 9927313.jpg(46.3 Kb) · 6915988.jpg(21.1 Kb) · 7927635.gif(13.7 Kb) · 7883285.gif(11.6 Kb)

50KCB001Дата: Пятница, 02.09.2022, 19:51 | Сообщение # 35
Генералиссимус
Группа: Администраторы
Сообщений: 6502
Репутация: 10001
Статус: Offline
Фильтр нижних частот LPF «HP-10»

Мощный индуктивно-емкостной пассивный фильтр нижних частот 9 порядка,
предназначен для установки на выходе передатчиков, работающих в диапазоне частот 0..30МГц.
Позволяет подавить внеполосные излучения передатчика.


Фильтр выполнен в алюминиевом цельнометаллическом корпусе
с полимерным порошковым покрытием светло-серого либо белого цвета.
Для эффективного теплоотвода предусмотрена активная система охлаждения -
на одном из торцов установлен вентилятор 80х80мм (питание 12В 0,2А),
вентиляционные отверстия выполнены в виде защитной решетки.
Конструкция фильтра предусматривает возможность его монтажа (подвеса)
непосредственно на стену или размещение на кронштейнах, полке, столе и т.п.


Фильтр комплектуется снятыми на измерителе комплексных коэффициентов
передачи и отражения (векторном анализаторе цепей) графиками АЧХ и КСВН.
Такие графики наиболее детализировано показывают характеристики
каждого конкретного фильтра.


Технические характеристики:

Допустимая пиковая мощность не более, Вт 5000
Затухание в полосе ослабления, не менее, дБ 80

Максимально допустимая непрерывная мощность, Вт 3500
Полоса подавления, МГц >48
Полоса пропускания по уровню - 3 дБ, МГц 0 - 32
Потери в полосе пропускания, не более, дБ 0.4
КСВ по напряжению, не более 1.2
Волновое сопротивление, Ом 50
Габаритные размеры, мм 600x120x110
Масса, кг 3

По всем интересующим Вас вопросам, приобретения и отправке почтой России,
с трек номером для отслеживания отправления, обращаться на E-Mail: KCBDX@NAROD.RU"


Прикрепления: 8976333.jpg(31.6 Kb) · 7250248.jpg(31.6 Kb) · 9803646.gif(14.3 Kb) · 0325847.gif(14.9 Kb)

50KCB001Дата: Пятница, 09.09.2022, 16:11 | Сообщение # 36
Генералиссимус
Группа: Администраторы
Сообщений: 6502
Репутация: 10001
Статус: Offline
ЗАГАД НЕ БЫВАЕТ БОГАТ...
НО ЭТО НЕ ПРО НАС, РАДИОЛЮБИТЕЛЕЙ...


Приобрели с Дмитрием - 50КСВ291, Филтры НЧ (LOW PASS FILTER "BARRIER")
Дабы спать спокойно, не выключая из розетки 1.000W. усилители, зная что
соседи постоянно смотрят свои любимые сериалы по телевизору...
Соседи ведь тоже люди, хотя и не радиолюбители...

У нас с ним, даже номера фильтров рядом - 2217003 и 2217004...
Вот кардиограмма моего фильтра, Дима свою покажет сам...



Прикрепления: 8350880.jpg(223.9 Kb)
