Помехи
308KCB102Дата: Вторник, 02.11.2010, 11:29 | Сообщение # 16
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
:D нда... Готовимся потихоньку, наряжаем...
Помех не наблюдается! Повесил везде где мог, на сетевые шнуры компьютера, монитора, на импульсный БП от трансивера. Нужно еще кольца взять и повесить туда на верх, а вы сейчас куда посмотрели? Я про антенну. Ну пока в эфире не работаю, так что еще расскажу как там, будут помехи или нет.

50KCB001Дата: Среда, 03.11.2010, 09:42 | Сообщение # 17
Генералиссимус
Группа: Администраторы
Сообщений: 7687
Репутация: 10001
Статус: Offline
Вчера с Русланом - "50КСВ77" установили его радиопередающую аппаратуру на новое место.

Трансивер теперь находится рядом с компьютером. При нажатии на передачу в колонках стал появляться небольшой фон. После нескольких экспериментов с наматыванием провода (на ферриитовые кольца) идущего от выхода компьютера ко входу усилителя, фон был почти локализован. Эксперименты продолжаются, о положительных результатах обязательно Вам сообщим.


Прикрепления: 7086188.jpeg (4.3 Kb)

50KCB001Дата: Пятница, 05.11.2010, 19:55 | Сообщение # 18
Генералиссимус
Группа: Администраторы
Сообщений: 7687
Репутация: 10001
Статус: Offline
Когда хулиганил на средневолновом диапазоне, устранял помехи по питанию двумя конденсаторами по 0.01мкфх400в, которые устанавливал в розетку питания. Спаиваем паяльником, (не спиртными напитками) последовательно два конденсатора, место спайки заземляем. А свободные концы (не подумайте плохого) от конденсаторов, вешаем на фазу и на ноль. Вся конструкция легко помещается в розетке питания.

Внимание!

Напряжение 220 вольт опасно для жизни!
Для установки этого сетевого фильтра, необходимо выкрутить пробки или выключить рубильник на щитке электроприборов.
Если щиток находится на лестничной площадке, то необходимо повесить табличку "Не включать, ведутся работы!" или попросить кого либо подежурить у щитка пару минут.


Прикрепления: 5917544.jpeg (81.0 Kb)

барадаДата: Среда, 29.12.2010, 22:38 | Сообщение # 19
Рядовой
Группа: Пользователи
Сообщений: 13
Репутация: 0
Статус: Offline
Цитата timur ()

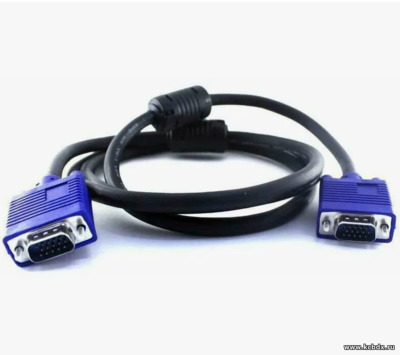

Кстати у нас в продаже есть ферритовые "прибамбасы", не знаю как их назвать, короче боченки такие, состоит из двух половинок, снаружи пластмасса, защелкиваются, чаще можно встретить их на кабеле от монитора, сетевых шнурах фото-видео камер. Удобные... Правда не помню по чем они продавались.

Эти все прибамбасы до одного места, индуктивности мало, надо на кольце кабелем мотать, проверено...

Прикрепления: 2656535.jpg (316.5 Kb)

50KCB001Дата: Среда, 29.12.2010, 22:46 | Сообщение # 20
Генералиссимус
Группа: Администраторы
Сообщений: 7687
Репутация: 10001
Статус: Offline
Или кабель в бухту сматывать, тоже проверено.
Все дело в том, что у нас у всех различные болезни и нет одной проверенной таблетки, поэтому поможет только эксперимент...
Мы не можем сразу рубить с плеча, так как не имеем истории болезни, здесь поможет только вскрытие!




Прикрепления: 4868986.jpg (36.1 Kb) · 5898273.gif (32.3 Kb)

барадаДата: Среда, 29.12.2010, 23:14 | Сообщение # 21
Рядовой
Группа: Пользователи
Сообщений: 13
Репутация: 0
Статус: Offline
Мда, вот например так))

Прикрепления: 4542897.jpg (35.9 Kb)

kolychkaДата: Суббота, 02.07.2011, 00:39 | Сообщение # 22
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Репутация: 0
Статус: Offline
Хочу вставить свои две копейки в эту тему.

Фильтр, схему которого и ссылку на полное описание конструкции я приведу ниже, изготовил одиннадцать лет назад, но всего два года назад попробовал его на диапазоне 27МГц(до этого только до 14 МГц) и он показал себя великолепно. Попробуйте его изготовить и вы будете приятно удивлены, ведь самое дефицитное здесь это конденсаторы, которые используются в ВЧ звеньях, изготавливаются из стеклотекстолита(в описании всё чётко описано).
Просто хочу поделиться опытом, вдруг кто - то прошёл мимо этой схемы и статьи.




Ивот ссылка на статью https://u.to/hv72
Прикрепления: 8219511.jpg (15.1 Kb)


Сообщение отредактировал kolychka - Суббота, 02.07.2011, 00:40

kolychkaДата: Понедельник, 12.03.2012, 22:03 | Сообщение # 23
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Репутация: 0
Статус: Offline
Цитата барада ()
эти все прибамбасы до одного места, индуктивности мало, надо на кольце кабелем мотать, проверено...

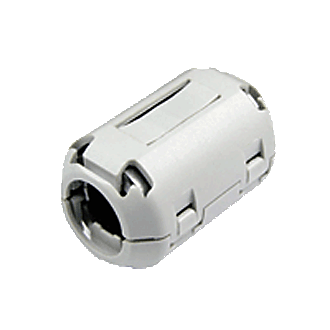

А вот у меня эти прибамбасы, как раз всё и устранили!

И помеху на компьютер и помеху на музыкальный центр, на телевизор аж на два,
один стоит на нижнем этаже другой на верхнем и мощность не 100вт а помноженная на шесть.

Так что прибамбасы прибамбасом рознь.


Прикрепления: 9730786.gif (22.8 Kb)


Сообщение отредактировал kolychka - Понедельник, 12.03.2012, 22:03

kolychkaДата: Понедельник, 12.03.2012, 22:39 | Сообщение # 24
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Репутация: 0
Статус: Offline
Если на выходе передатчика обычный П-контур, то параллельно выходу передатчика подключается
отрезок коаксиального кабеля с разомкнутым вторым концом длиной лямбда/4*коэффициент укорочения.

Речь идет о длине волны, на которой создаются помехи.

На КВ эта дополнительная емкость (до 50 пФ) с успехом компенсируется подстройкой выходной емкости П-контура.
Возможно, придется пару сантиметров кабеля укоротить. Это связано с разбросом параметров кабеля.
Однако, думаю, у каждого радиолюбителя найдется отрезок кабеля длиной лямбда/4 телевизионного канала.
Если каналов, в которых создаются помехи несколько, можно повесить несколько таких аппендикс.

Эта идея была в 50-х годах опубликована в журнале "Радио" Гончарским (теперь U5WF), но работает безотказно до сих пор.


Сообщение отредактировал kolychka - Понедельник, 12.03.2012, 22:42

LEBEDOCДата: Четверг, 21.06.2012, 12:52 | Сообщение # 25
Майор
Группа: Пользователи
Сообщений: 84
Репутация: 0
Статус: Offline
Друзья не подскажите где приобрести ФНЧ для устранения помех от радиостанции .. телевидению.. dry

50КСВ139

kolychkaДата: Четверг, 21.06.2012, 15:03 | Сообщение # 26
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Репутация: 0
Статус: Offline
Если хотите купить, то вот шикарные фильтры которые сам использую наряду с самодельными

http://www.quad.ru/production/lpf.php

Прикрепления: 9802011.jpg (21.9 Kb)

LEBEDOCДата: Четверг, 21.06.2012, 21:40 | Сообщение # 27
Майор
Группа: Пользователи
Сообщений: 84
Репутация: 0
Статус: Offline
Спасибо, а вот этот подойдёт...

Прикрепления: 6242080.jpg (45.3 Kb)


50КСВ139

kolychkaДата: Пятница, 22.06.2012, 00:04 | Сообщение # 28
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Репутация: 0
Статус: Offline
По описанию всё хорошо, но на самом деле всё может быть по другому, но это как повезёт.

Почему так пишу, потому что имел дело с MFJ-704, тоже описание хорошее, но когда его открыл,
то больше ставить не захотелось, а стоит он дороже того какой вы присмотрели.

Если интересно я его описывал на своей страничке, посмотрите.

Лучше брать тот который я вам предлагал, он реально помогает.

LEBEDOCДата: Пятница, 22.06.2012, 21:31 | Сообщение # 29
Майор
Группа: Пользователи
Сообщений: 84
Репутация: 0
Статус: Offline
Спасибо за совет, буду брать какой предложил.. dry

50КСВ139

kolychkaДата: Пятница, 28.09.2012, 01:12 | Сообщение # 30
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Репутация: 0
Статус: Offline
Цитата LEBEDOC ()
Друзья не подскажите где приобрести ФНЧ для устранения помех от радиостанции .. телевидению..

Подсказали, вы всё равно взяли свой, но в любом случае это должен быть целый комплекс мер, что то одно навряд ли поможет на 100%.
Всё таки ещё постарайтесь на все провода идущие от трансивера и передатчика надеть ферритовые защёлки.

У меня они идут через каждые десять сантиметров.
