MegaJet
50KCB002Дата: Вторник, 09.11.2010, 23:29 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

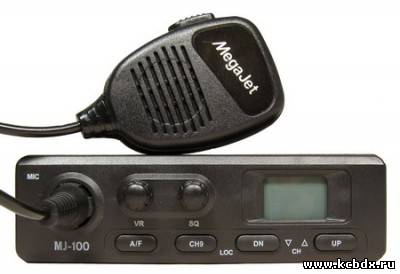

MegaJet MJ-100

Автомобильная радиостанция MegaJet MJ-100 – достаточно новая модель 2009 года, которая относится к эконом классу. Эта станция уже успела себя хорошо зарекомендовать на российских дорогах, а все потому, что разрабатывалась она в рамках совместного проекта с учетом суровых климатических условий средней полосы России. Производится прибор на конвейере в Корее. Новая базовая платформа позволяет более стабильно работать. Стоит отдельно сказать об узком кварцевом фильтре 1й ПЧ, микросхеме энерго-независимой памяти, R/E, аттенюатор LOC.

Этот прибор можно сравнить с известными и хорошо зарекомендовавшими себя простыми моделями, такими как - Alan 100 plus, MegaJet MJ-300, DRAGON CB-407MK-4. MegaJet MJ-100 дополняет их великолепные возможности улучшенными и расширенными функциями при минимальной цене такими как – мощность, чувствительность, диапазонность, удобство и простота использования, компактные размеры, эксплуатационная надежность.

Радиостанция MegaJet MJ-100 работает в 3 сетках C, D, E, может функционировать в 2х стандартных сетках частот: европейской и российской, аттенюатор по входу приёмника, регулируемый спектральный шумоподавитель. Переключение из европейского стандарта в российский осуществляется одновременным нажатием кнопок A/F+CH9 и включением радиостанции.

Технические характеристики MegaJet MJ-100Диапазон частот 26,965...27,405 / 26,965...27,855 МГц
Мощность передатчика 7-8 Вт
Количество каналов 120
Чувствительность 0,3/0,5 мкВ
Модуляция АМ 90 %
Модуляция ЧМ 2 кГц
Размер 140х130х42 мм
Вес 600 гр

Прикрепления: 3583244.jpg(22.4 Kb)



50KCB002Дата: Вторник, 09.11.2010, 23:36 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

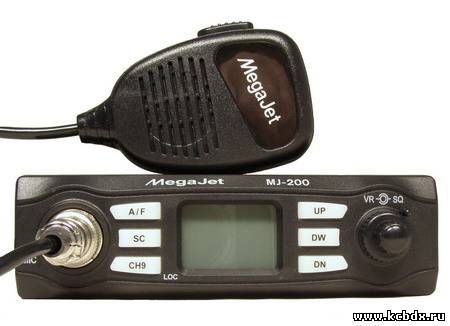

MegaJet MJ-200

Радиостанция Megajet MJ-200 относится к классу оборудования доступныx гражданских средств радиосвязи для профессиональных приложений.
Новая базовая платформа. Введены: узкий кварцевый фильтр 1-й ПЧ, микросхема энергонезависимой памяти, R/E, аттенюатор LOC, функции двойной просмотр и сканирование, ЖКИ с крупными символами, подсвечиваемые кнопки из полупрозрачного пластика, удобные соосные регуляторы VOL/SC малого и удвоенного размеров.
Радиостанция MegaJet MJ-200 разработана с учетом климатических условий средней полосы России в рамках совместного проекта и производится в Корее.

ОсобенностиMegajet MJ-200:
- Компактный дизайн
- 40/120 каналов
- Российские и Европейские сетки частот
- AM/FM
- Регулируемый шумоподавитель
- Передняя панель с небольшим ЖК-дисплеем
- Динамик увеличенной мощности
- Надежная тангента с электретным микрофоном
- Режим сканирования(SCAN)
- Экстренная настройка на 9-й канал (CH9)
- Возможность подключения внешнего громкоговорителя

Технические характеристики Megajet MJ-200
Диапазон частот 26.510-28.300 МГц
Число каналов 40/120
Мощность передатчика 7-8 Вт
Питание 13,8 В
Габариты 140x42x130 мм

Прикрепления: 2499509.jpg(42.5 Kb)



50KCB002Дата: Вторник, 09.11.2010, 23:44 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

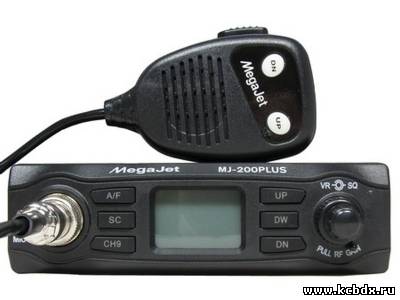

MegaJet MJ-200 Plus

Радиостанция работает в трёх сетках C,D,E, имеет возможность работы в двух стандартных сетках частот Европейской и Российской, плавную регулировку чувствительности по входу приёмника, регулируемый спектральный шумоподавитель. Дополнительно имеется функция сканирования каналов, возможность прослушивания двух выбранных каналов
Клавиши на передней панели чёрные с прозрачными, подсвечиваемыми надписями.
Особенности
Компактный дизайн
40/120 каналов
Российские и Европейские сетки частот
AM/FM
Регулируемый шумоподавитель
Передняя панель с небольшим ЖК-дисплеем
Кнопки UP/DN на тангенте
Динамик увеличенной мощности
Надежная тангента с электретным микрофоном
Режим сканирования(SCAN)
Экстренная настройка на 9-й канал (CH9)
Возможность подключения внешнего громкоговорителя

Технические характеристики Си Би радиостанции MegaJet MJ-200 Plus
Диапазон частот, МГц 26,510 / 28,300
Количество каналов 40/120 (три сетки–L, M, H (A /F+ON))
Чувствительность приемника, мкВ при 20 дБ с/ш 0,3 мкВ
Выходная мощность передатчика, Вт 7-8 Вт (13,8 В)
Вид модуляции АМ(90%) / FM(2 КГц)
Напряжение питания, В 13,8
Максимальный потребляемый ток, А 2,0 макс.
Размеры, мм 140(ш) х 42(в) х 130(д)
Масса, г 600

Комплектация
MegaJet MJ-200 Plus - 1шт.
Тангента - 1 шт.
Фиксирующие винты
Скоба крепления к машине - 1 шт.
Инструкция по эксплуатации - 1шт.

Прикрепления: 6183391.jpg(59.0 Kb)



50KCB002Дата: Вторник, 09.11.2010, 23:50 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

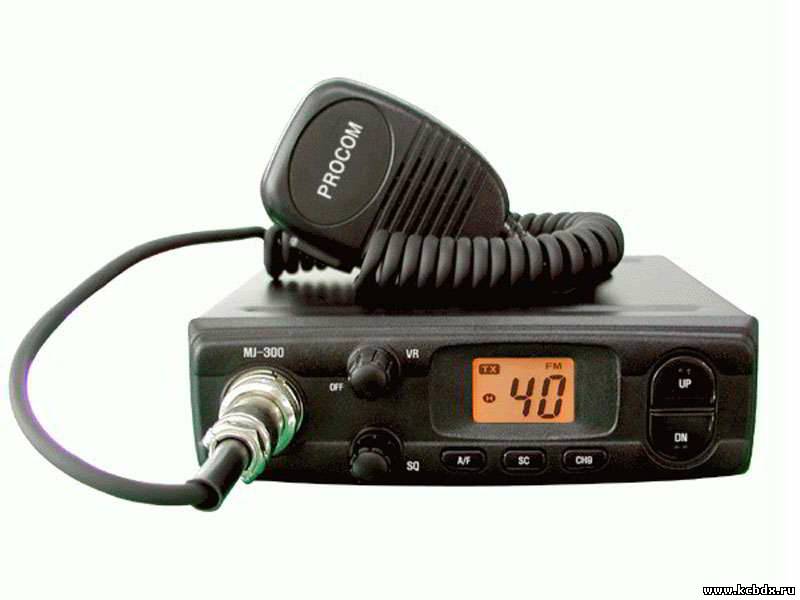

Megajet 300

Рация Megajet 300 лучше приспособлена к условиям большого города, где высокий уровень помех и большое количество станций. Радиостанция Megajet MJ-300 относится к классу оборудования доступных гражданских средств радиосвязи для профессиональных приложений. Автомобильная радиостанция Megajet 300 развивает ряд известных и хорошо зарекомендовавших себя простых моделей, дополняя их отличные качества улучшенными и расширенными возможностями при минимальной цене такими как – мощность, чувствительность, диапазонность, удобство и простота использования, компактные размеры, эксплуатационная надежность.
Базовая радиостанция Megajet 300 выполнена на технологической платформе «600» (на этой платформе выпускаются современные многофункциональные радиостанции MJ-600 и MJ-600plus). Продольный размер корпуса у автомобильной рации Megajet MJ300 составляет всего 125мм, что позволяет поместить рации Megajet MJ300 в ограниченном пространстве любой приборной панели автомобиля.
Рации Megajet MJ-300 (модель стандартной конфигурации) оснащены стандартными функциями, обеспечивающие удобную и простую эксплуатацию.
Функция поддержания стандартов разбиений 40/120, быстрое переключение в аварийный канал, функция сканирования рации Megajet-300 в пределах выбранной сетки и удвоенная мощность передатчика.
Микропроцессорная система управления всеми режимами рации Megajet 300 выполнена на базе нового центрального процессора SAMSUNG 3P9228AZZ-QZR8.
Электрическая схема радиостанции Megajet MJ300 дополнена отдельным синтезатором частот на микросхеме LC7152N с внешним цифровым управлением. Это не только расширило частотный диапазон рации Megajet-300, но и повысило стабильность рабочих параметров, улучшило спектральную чистоту формируемых сигналов.
Радиостанция Megajet MJ-300 разработана с учетом климатических условий средней полосы России в рамках совместного проекта и производится в Корее. Купить рацию вы можете в нашем магазине. Смотри также
ФУНКЦИИ РАЦИИ MEGAJET 300
Микропроцессорная система управления с прецизионной фазовой автоподстройкой частоты (PLL) на процессоре P516 (8995)
Цветной ЖК-дисплей Black Matrix у базовой рации Megajet 300
Индикация канала/частоты
Индикатор уровня сигналов RX/TX у рации Megajet 300
Подсветка кнопок управления
Селективный вызов на основе DTMF тонов у мобильной рации Megajet MJ300
Режим сканирования у автомобильной рации Megajet MJ-300
Функция прослушивания двух выбранных каналов (DW)
Экстренная настройка на 9-й канал у базовой рации Megajet 300
Возможность подключения внешнего громкоговорителя
Четыре ячейки памяти у рации Megajet 300

Технические характеристики Си Би радиостанции MegaJet MJ-300
Количество каналов 40
Диапазон частот, МГц 27
Напряжение питания, В 13.8
Размеры, мм 138x40x125
Масса, гр. 600
Приемник
Чувствительность, мкВ 0.5
Промежуточная частота I : 10,695 Мгц,
II : 455 кГц
Выходная мощность НЧ, Вт 3
Передатчик
Выходная мощность, Вт 4
Модуляция АМ 90-100%
Модуляция ЧМ 1.5 кГц
Стабильность частоты, % 0,0005
Потребляемый ток, А 0,9

Прикрепления: 0748991.jpg(29.4 Kb)



50KCB002Дата: Вторник, 09.11.2010, 23:56 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

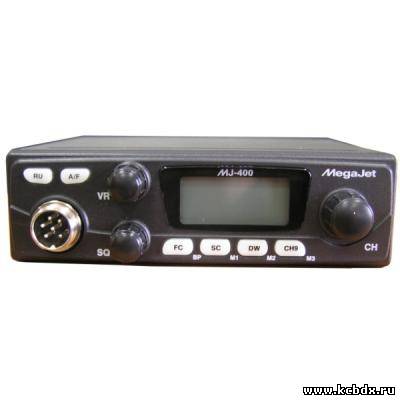

MegaJet MJ-400

Автомобильная радиостанция MegaJet MJ-400 имеет удобные органы управления и высокую выходную мощность. Точная настройка рации MegaJet MJ-400 обеспечивается применением синтезатора частот с фазовой автоподстройкой частоты. Мобильная рация МеgaJet MJ-400 может быть использована как в базовом, так и мобильном варианте.
Рация MegaJet MJ-400 -одна из самых популярных и универсальных моделей в России и СНГ.
Рация MegaJet MJ-400 является высококачественной 240-канальной автомобильной радиостанцией диапазона 27 MHz. Радиостанция MegaJet MJ-400 имеет удобные органы управления и высокую выходную мощность. Точная настройка рации MegaJet MJ-400 обеспечивается применением синтезатора частот с фазовой автоподстройкой частоты. Мобильная рация MegaJet MJ-400 может быть использована как в базовом, так и мобильном варианте.
Водитель-дальнобойщик использует автомобильную рацию MegaJet MJ-400 как средство общения, получения и передачи информации, а это для него дополнительная безопасность на дороге. Радиофицированные службы перевозки уменьшили затраты и время доставки заказанного груза, радио-диспетчеризация специального транспорта и технических средств обеспечила их быстрое перераспределение и оперативное выполнение работ при ликвидации аварийных ситуаций и их последствий. Для автолюбителей базовая рация MegaJet MJ-400 является удобным средством "живого" общения и получения информации от "Службы спасения".

ОБЩИЕ ХАРАКТЕРИСТИКИ
Количество каналов 240
Диапазон частот 26,965 - 27,855 МГц
Шаг канальной сетки 10 кГц
Напряжение питания 13,8 В
Температура окружающей среды -10°C...+55°C
Габариты 40 х 148 х 150 мм
Вес 1 кг

ПРИЁМНИК
Схема Супергетеродин с двойным преобразованием
Чувствительность 0.5 мкВ при 20 дБ с/ш
Избирательность по соседнему каналу 65 дБ
Интермодуляционная избирательность 65 дБ

ПЕРЕДАТЧИК
Выходная ВЧ мощность 8 Вт
Стабильность частоты 0.001%

КОМПЛЕКТАЦИЯ:
радиостанция MegaJet MJ-400
тангента
крепление тангента
штанга крепления рации
техническое описание

Прикрепления: 7063326.jpg(11.8 Kb)



50KCB002Дата: Среда, 10.11.2010, 00:10 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

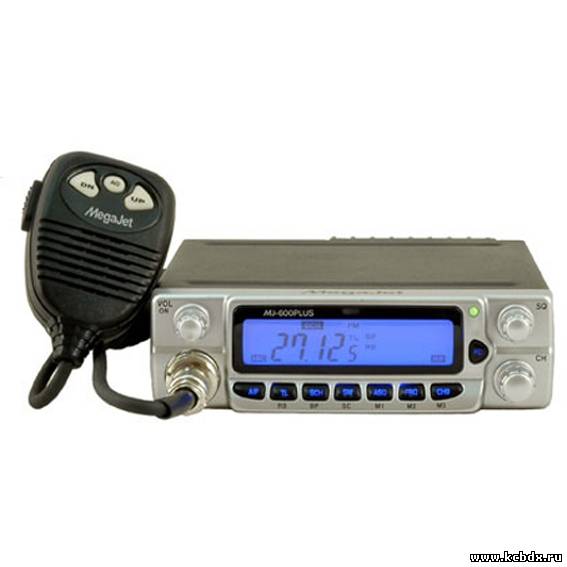

MegaJet MJ-600 Plus

Микропроцессорная система управления всеми режимами радиостанции выполнена на базе нового центрального процессора SAMSUNG 3P8249XZZ-TWR9. Гарнитура радиостанции оснащена динамическим микрофоном, кнопками переключения каналов Up/Dn и кнопкой включения автоматического шумоподавителя ASQ 10 ватт , 240 каналов, AM/FM память на 4 канала.

· Передняя панель с большим ЖК-дисплеем Black Matrix
· Идеальный автоматический шумоподавитель
· Эффективный цельнометаллический радиатор-панель с увеличенной поверхностью охлаждения
· Динамик увеличенной мощности фирмы "STAR" (8 Ом, 3 Вт, квадрат 76х76 мм)
· Надежная тангента с динамическим микрофоном DS-3051-150 Ohm
· Функция прослушивания двух выбранных каналов (DW)
· Режим сканирования (SCAN)
· Индикатор уровня сигналов RX / TX
· Индикация канала / частоты (FR)
· Подсветка кнопок управления
· Экстренная настройка на 9-й канал (CH9)
· Функция звукового подтверждения нажатия клавиш(BP)
· Функция памяти предыдущего канала(LCR)
· Четыре ячейки памяти
· Возможность подключения внешнего громкоговорителя

Технические характеристики:
Мощность (Вт.) 10
Кол-во каналов 240
Диапазон частот 26,965-27,855
Масса (г.) 850
Питание 13,8
Габариты 48 х 159 х 138

Прикрепления: 3567766.jpg(89.2 Kb)



50KCB002Дата: Среда, 10.11.2010, 00:17 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

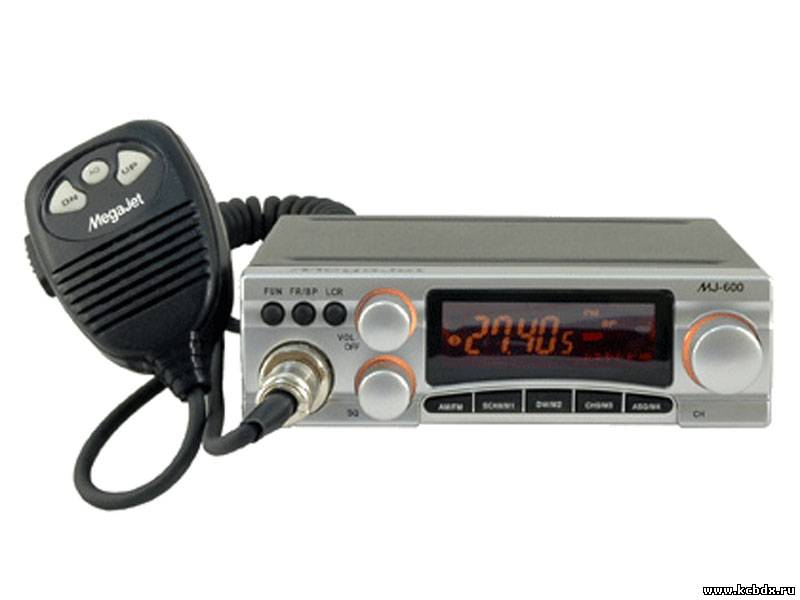

MegaJet MJ-600

MegaJet MJ-600 дополняет ряд известных и хорошо зарекомендовавших себя моделей - Yosan JC-2204, MegaJet MJ-3031M, MegaJet MJ-600 Plus и сочетает в себе их отличные качества – энерго-насыщенные характеристики, удобство использования, компактные размеры и эксплуатационную надежность. Радиостанцию отличает современный дизайн передней панели.

В MegaJet MJ-600 применен многофункциональный дисплей большого размера на жидких кристаллах (ЖК) с обратной подсветкой янтарного свечения. Для этого применены яркие светодиоды с неограниченным ресурсом работоспособности. Микропроцессорная система управления всеми режимами радиостанции выполнена на базе нового центрального процессора SAMSUNG 3P8249XZZ-TWR9.

Электрическая схема радиостанции дополнена отдельным синтезатором частот на микросхеме LC7152N с внешним цифровым управлением. Это повысило стабильность рабочих параметров, улучшило спектральную чистоту формируемых сигналов. Применяется микросхема энергонезависимой перепрограммируемой памяти EEPROM (аналог ATMEL 24C02N) для обеспечения долговременного поддержания и сохранения текущих режимов и пользовательских установок.

Основные характеристики:
Компакт-дизайн
Микропроцессор SAMSUNG 3P8249XZZ-TWR9
Энергонезависимая память
Отдельный синтезатор частоты на микросхеме
Передняя панель с большим ЖК-дисплеем голубого свечения
Автоматический пороговый шумоподавитель
Эффективный цельнометаллический радиатор-панель с увеличенной поверхностью охлаждения
Динамик увеличенной мощности фирмы "STAR" (8 Ом, 3 Вт, квадрат 76х76 мм)
Надежная тангента с динамическим микрофоном DS-3051-150 Ohm
Функция прослушивания двух выбранных каналов
Режим сканирования(SCAN)
Две линейки индикаторов уровня сигналов RF (RX / TX) и MIC(модуляция)
Индикация канала / частоты (FRQ)
Подсветка кнопок управления
Экстренная настройка на 9-й канал (CH9)
Функция звукового подтверждения нажатия клавиш (BP)
Функция сигнала окончания передачи (RB)
Три ячейки памяти
Возможность подключения внешнего громкоговорителя

Технические характеристики
Диапазон частот 27 МГц
Число каналов 40/240
Максимальная мощность передатчика 10 Вт
Питание 13,8 В
Габариты 138 х 40 х 152 мм
Вес 900 гр

Прикрепления: 1061680.jpg(72.1 Kb)



50KCB002Дата: Среда, 10.11.2010, 00:37 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

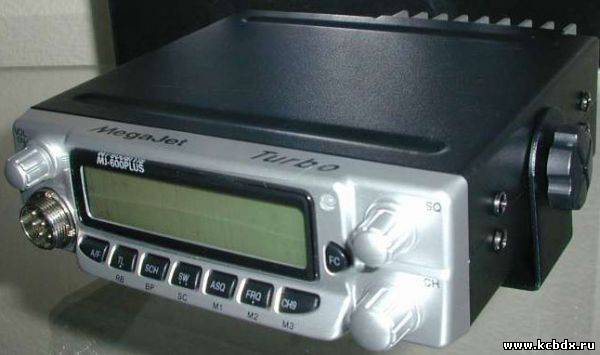

MegaJet MJ-600 Plus Turbo

MegaJet MJ-600 Plus Turbo отличается увеличенной мощностью передатчика и мощным радиатором охлаждения выходных каскадов усилителя.
Мощность передатчика до 20 Вт

Диапазон рабочих температур -20"С +55"С
Потребляемый ток, максимальный 0,9 А
Разъем антенны SO 239

ЧАСТОТЫ
Рабочий диапазон CB 27 Мгц
Количество каналов 240
Модуляция частотная (FM) и амплитудная (AM)
Кол-во субкодов (аналог.) нет
Выбор канала связи ручной

РЕЖИМ РАБОТЫ
Режим PTT "нажми и говори" Да
Активизация голосом Нет
Сканирование занятых каналов Да

ФУНКЦИИ
Тональный вызов Нет
Автоматический шумоподавитель Да
Регулировка шумоподавления Да
Блокировка клавиатуры Нет
Отключение шумоподавления Да
Звук. сигнал нажатия клавиш Да
Регулировка громкости Да

ДИСПЛЕЙ
Цифровой дисплей Да
Тип дисплея Цифровой
Подсветка дисплея Да

ИНДИКАЦИЯ
Индикация режима работы Да
Индикация включения Да
Инд. выбранного канала Да
Инд. трансляции сигнала Да
Инд. приема сигнала Да

ЭЛЕКТРОПИТАНИЕ
Питание от сети 12В (13.8В)
Тип антенны Внешний

ИНТЕРФЕЙСЫ
Разъем для гарнитуры стандарт
Программирование Нет

ПРИЕМНИК
Чувствительность 0,5 мкВ
Ш/п регулируемое с макс. порогом 1мВ
Диапазон воспроизводимых частот 300 - 3000 Гц +/- 3дБ
Встроенный громкоговоритель 6 Ом
Промежуточная частота 1 ПЧ: 10,695 МГц, II ПЧ: 455 кГц
Нелинейные искажения при частоте 1 кГц 5%

ПЕРЕДАТЧИК
Выходная мощность в режиме AM до 16Вт
Выходная мощность и режиме ЧМ до 20 Вт
Подавление побочных излучении в пределах нормы
Выходное сопротивление 50 0м

КОМПЛЕКТАЦИЯ
Радиостанций в комплекте 1
Антенна в комплект не входит

ЦВЕТ / РАЗМЕРЫ / ВЕС
Цвет черный, серебристый
Габаритные размеры (В*Ш*Г) 140x40x128 мм
Вес 600 г.

Страна Корея

Прикрепления: 1726744.jpg(29.6 Kb)



50KCB002Дата: Среда, 10.11.2010, 00:48 | Сообщение # 9
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

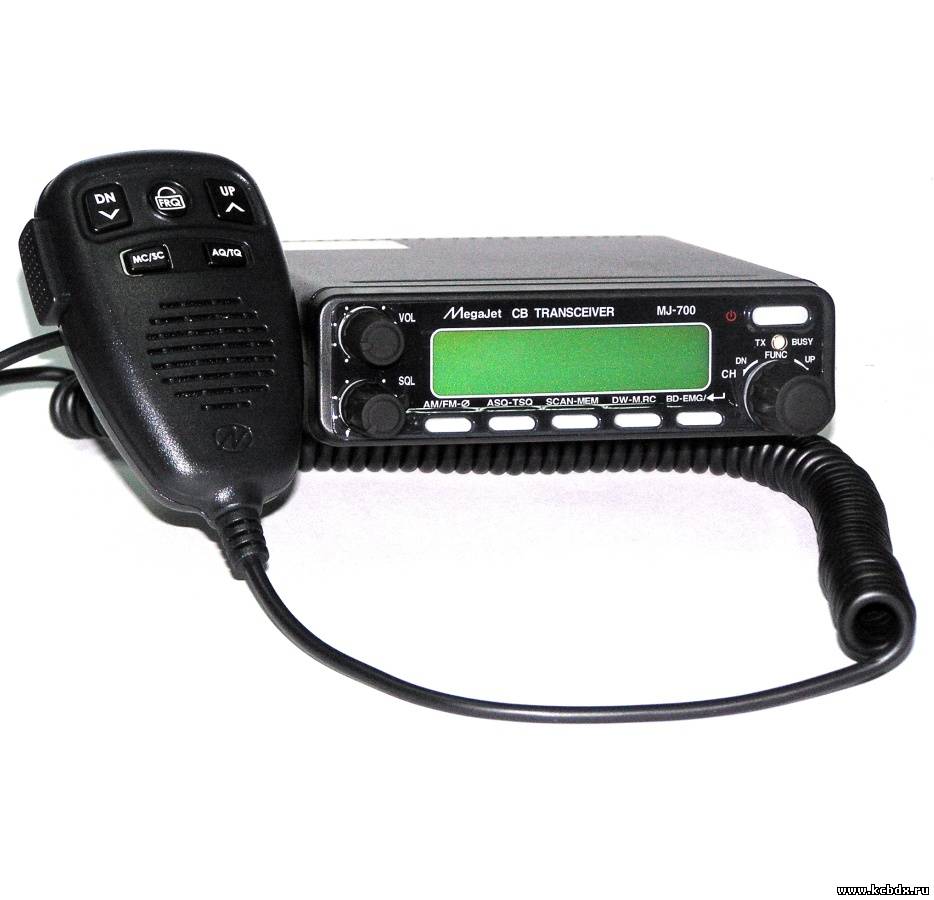

MegaJet MJ-700

Cверхкомпактная СВ - радиостанция.
Мощность передатчика до 12 Вт
Диапазон рабочих температур -20"С +55"С
Потребляемый ток, максимальный 0,9 А
Разъем антенны SO 239

ЧАСТОТЫ
Рабочий диапазон CB 27 Мгц
Количество каналов 450+450 (российская сетка)
Модуляция частотная (FM) и амплитудная (AM)
Кол-во субкодов (аналог.) нет
Выбор канала связи ручной

РЕЖИМ РАБОТЫ
Режим PTT "нажми и говори" Да
Активизация голосом Нет
Сканирование занятых каналов Да

ФУНКЦИИ
Тональный вызов Нет
Автоматический шумоподавитель Да
Регулировка шумоподавления Да
Блокировка клавиатуры Нет
Отключение шумоподавления Да
Звук. сигнал нажатия клавиш Да
Регулировка громкости Да

ДИСПЛЕЙ
Цифровой дисплей Да
Тип дисплея Цифровой
Подсветка дисплея Да

ИНДИКАЦИЯ
Индикация режима работы Да
Индикация включения Да
Инд. выбранного канала Да
Инд. трансляции сигнала Да
Инд. приема сигнала Да

ЭЛЕКТРОПИТАНИЕ
Питание от сети 12В (13.8В)
Тип антенны Внешний

ИНТЕРФЕЙСЫ
Разъем для гарнитуры стандарт
Программирование Нет

ПРИЕМНИК
Чувствительность 0,5 мкВ
Ш/под регулируемое с макс. порогом 1мВ
Диапазон воспроизводимых частот 300 - 3000 Гц +/- 3дБ
Встроенный громкоговоритель 6 Ом
Промежуточная частота 1 ПЧ: 10,695 МГц, II ПЧ: 455 кГц
Нелинейные искажения при частоте 1 кГц 5%

ПЕРЕДАТЧИК
Выходная мощность в режиме AM до 10Вт
Выходная мощность и режиме ЧМ до 12 Вт
Подавление побочных излучении в пределах нормы
Выходное сопротивление 50 0м

КОМПЛЕКТАЦИЯ
Радиостанций в комплекте 1
Антенна в комплект не входит

ЦВЕТ / РАЗМЕРЫ / ВЕС
Цвет черный, серебристый
Габаритные размеры (В*Ш*Г) 110х32х137 мм
Вес 860 г.

Страна Корея

Прикрепления: 5510831.jpg(162.4 Kb)



50KCB002Дата: Среда, 10.11.2010, 00:51 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

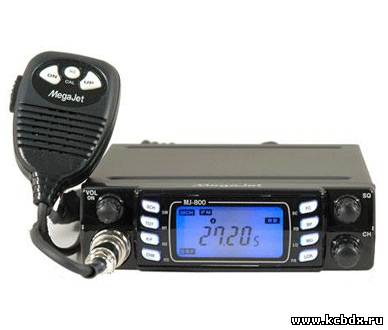

MegaJet MJ-800

Диапазон частот, МГц : 26,965…27,405 / 26,965…27,855
Количество каналов: 40/240 -([SCH+TOT,ON])
Диапазон рабочих температур: -10°C...+55°C
Чувствительность приемника, мкВ : 0,5
Выходная мощность передатчика, Вт : 10,0
Вид модуляции : AM/FM
Напряжение питания, В : 13,8
Максимальный потребляемый ток (TX), А : 2,0
Размеры: 138 х 40 х 145 мм
Вес: 0,83 кГ

Компактный дизайн
Большой ЖК-дисплей с голубой подсветкой
Подсветка кнопок управления
Энергонезависимая память
Автоматический шумоподавитель
Индикация канала / частоты(FR)
Индикатор уровня сигналов RX / TX
Режим сканирования(SCAN)
Функция прослушивания двух выбранных каналов(SW)
Функция звукового подтверждения нажатия клавиш(BP)
Функция сигнала окончания передачи(RB)
Три канала памяти
Экстренная настройка на 9-й канал(CH9)
Функция памяти предыдущего канала(LCR)
Возможность отключения внутренного громкоговорителя(MU)

Прикрепления: 9478732.jpg(26.7 Kb)



50KCB002Дата: Воскресенье, 14.11.2010, 22:12 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

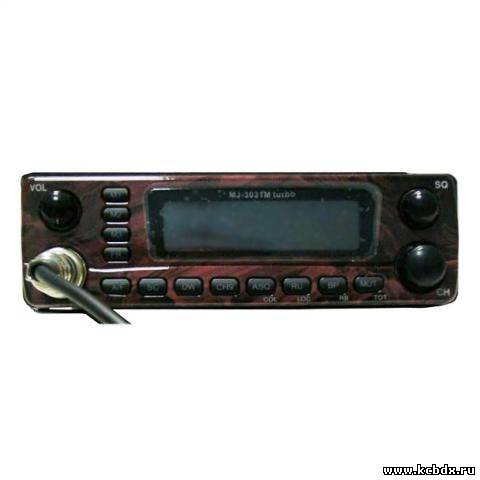

MegaJet MJ-3031M Turbo

MJ-3031M Turbo - это радиостанция с мощностью передатчика в 20 Ватт. MJ 3031M Turbo имеет два цвета подсветки дисплея и энергонезависимую память. Станция MegaJet MJ-3031M Turbo пользуется большой популярность, так как предыдущие модели данной серии прекрасно зарекомендовали себя. MegaJet 3031M Turbo подойдет тем, кто хочет надежную радиостанцию с мощным передатчиком, для связи на больших расстояниях.

Функциональные особенности MegaJet MJ-3031M Turbo:
Энергонезависимая память каналов
Отдельный синтезатор частоты на микросхеме LC 7152
Передняя панель с большим ЖК-дисплеем
Два цвета подсветки (красный и желтый)
Регулируемый автоматический шумоподавитель
Надежная тангента с динамическим микрофоном DS-3051-150 Ohm
Режим сканирования (SCAN)
Режим двойного приема (SW)
Быстрое смещение «-5 кГц» («Российская сетка»)
Индикатор уровня сигналов приема и передачи
Двухступенчатая регулировка чувствительности приемника.
Экстренная настройка на 9-й канал (CH9)
Функция быстрого выключения звука (MUTE)
Функция ограничения времени передачи (TimeOut Timer – TOT)
Функция звукового подтверждения нажатия клавиш (BP)
Функция звукового подтверждения окончания передачи (Roger Beep)
Возможность подключения внешнего громкоговорителя
Индикация канала / частоты (FR)
Три ячейки памяти каналов.
Подсветка кнопок управления

Прикрепления: 3046667.jpg(14.6 Kb)



50KCB002Дата: Воскресенье, 14.11.2010, 22:16 | Сообщение # 12
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

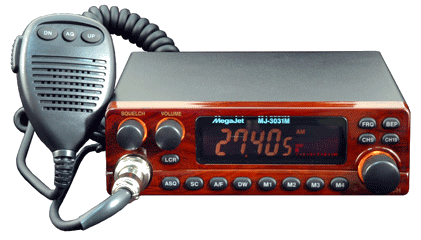

Megajet MJ-3031 M

Автомобильная/базовая радиостанция. Модификация MJ-3031 с функцией автоматического шумоподавления, радиатором выходных каскадов и тангентой с дополнительной кнопкой "SQ".

Основные характеристики:

Диапазон частот 26,065…27,755 МГц
240 каналов в "Европейской сетке"
Частотная (ЧМ) и амплитудная (АМ) модуляции
Конденсаторный микрофон
Громкоговоритель - 84 мм; 8 Ом; 1,0 Вт
Напряжение питания - 13,8 В
Размеры, мм 159(ш) х 48(в) х 138(д)
Вес - 0,85 кг

Приемник:

Чувствительность приемника при 10 дБ С/Ш - 0.8 мкВ (АМ); 0,5 мкВ (ЧМ)
Избирательность - 60 дБ при ширине полосы 5 кГц
Диапазон АРУ - 80 дБ
Диапазон шумоподавителя - 0,5 мкВ - 1000 мкВ
Выходная звуковая мощность - 1,0 Вт на 8 Ом при 10% искажений
Искажения при входном сигнале 1000 мкВ - не более 3%
Диапазон звуковых частот - 400 - 2400 Гц
Промежуточные частоты - 1-я - 10695 кГц, 2-я - 455 кГц
Избирательность по побочным каналам приема не менее 45 дБ

Передатчик:

Уровень излучаемой мощности - 10 Вт
Стабильность частоты - не более 0,005%
Уровень побочных излучений - не более 70 дБ
Потребляемый ток - не более 2,0 А
Параметры модуляции - АМ 90% (+/- 5%)
Девиация частоты при работе с ЧМ - 2,0 кГц

Прикрепления: 3861733.gif(42.0 Kb)



50KCB002Дата: Воскресенье, 14.11.2010, 22:18 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 93
Репутация: 0
Статус: Offline

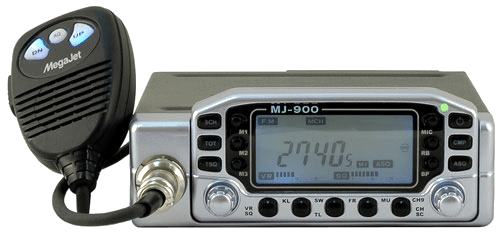

Megajet MJ-900 27 МГц

Радиостанция MegaJet MJ-900 относится к классу оборудования гражданских средств радиосвязи для профессиональных приложений.

Эта радиостанция дополняет ряд известных и хорошо зарекомендовавших себя моделей - Yosan JC-2204, MegaJet MJ-3031M, MegaJet MJ-600, MegaJet MJ-600 PLUS, ALINCO DR-M03 и сочетает в себе их отличные качества - энергонасыщенные характеристики, удобство использования, компактные размеры и эксплуатационную надежность. Радиостанцию отличает отделяемая передняя панель выполненная в виде пульта управления с ЖК-монитором и наличие дополнительных систем - системы тонального шумоподавления и системы компарации аудио сигналов.

Функциональные возможности радиостанции MegaJet MJ-900 (модель нестандартной конфигурации) состоят из расширенного набора, обеспечивающего удобную эксплуатацию и полную совместимость с другими моделями FM CB-радиостанций. Отметим некоторые из них. Это - функция поддержания стандартов разбиений 40/240, возможность ручного, автоматического порогового и тонального шумоподавления, три ячейки энергонезависимой памяти каналов. Дополнительно, введены функции - ограничения времени передачи, голосового компрессора, защиты стабилизаторов от перенапряжения, перегрева и превышения тока.

В отделяемой панели управления MegaJet MJ-900 применен многофункциональный дисплей большого размера на жидких кристаллах (ЖК) с обратной подсветкой яркими светодиодами "холодного" свечения. В качестве регуляторов и переключателей используются электронно-механические валкодеры с двумя степенями свободы.

Микропроцессорная система управления всеми режимами радиостанции выполнена на базе двух новых центральных процессоров SAMSUNG 3P8249XZZ-TW89.

Электрическая схема радиостанции дополнена комкодером CTCSS (48 тонов) на микросхеме CMX808A (энкодер/декодер) с внешним цифровым управлением и компандером аудио сигналов на микросхеме SL5020 (компрессор/экспандер). Применяются - микросхема энергонезависимой перепрограммируемой памяти EEPROM (аналог ATMEL 24C02N) для долговременного поддержания и сохранения текущих режимов пользовательских установок и - микросхема защищенного стабилизатора KIA378R15PI. Предусмотрена сервисная возможность точной коррекции режима TX - 4 … 10W.

Радиостанция MegaJet MJ-900 разработана с учетом климатических условий средней полосы России в рамках совместного проекта и производится в Корее. Радиостанция выполнена на технологической платформе "600" (на этой платформе выпускаются так же модели MJ-600, MJ-600 PLUS и MJ-300).

В концепцию технологической платформы "600" заложена возможность выпуска на её базе отдельных серий усовершенствованных радиостанций с дополнительными функциональными и эксплуатационными возможностями. Это позволит в будущем оперативно реагировать и удовлетворять любые возможные требования растущего рынка гражданских средств радиосвязи в России.

Прикрепления: 5416001.gif(56.3 Kb)



kolychkaДата: Суббота, 19.11.2011, 22:14 | Сообщение # 14
Генерал-лейтенант
Группа: Пользователи
Сообщений: 545
Репутация: 0
Статус: Offline

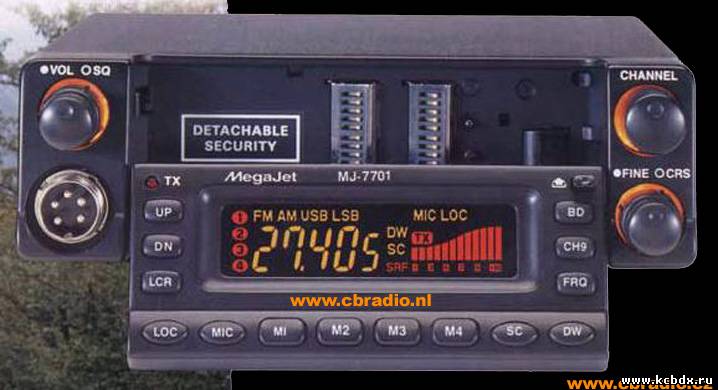

А вот давно забытая, но единственная в линейке из серии Megajet с SSB модуляцией - Megajet MJ7701.



Автомобильные радиостанции под маркой Megajet начинались с модели MJ-2702, которая имела всего лишь 40 каналов. Современная загрузка эфира больших городов вытеснила ее в провинцию. На смену ей пришла модель Megajet 7701, лучше приспособленная к условиям большого города, где высокий уровень помех и большое количество станций.
Отсоединяемая передняя панель у автомобильной радиостанции Megajet MJ-7701
Цифровая индикация частоты и канала у рации Megajet 7701
Режим понижения шумов при приеме у мобильной рации Megajet MJ 7701
Память на 4 канала у рации Megajet 7701
12-сегментный индикатор уровня/мощности сигнала
Модуляция AM, FM и SSB (USB и LSB) у рации Megajet MJ-7701
Отстройка от помех при работе двух близко расположенных радиостанций
Диапазон частот у автомобильной рации Megajet 7701, МГц 26,965...27,855
Количество каналов у рации Megajet 7701 80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЦИИ MEGAJET MJ-7701
Диапазон частот, МГц 26,965...27,855
Количество каналов 80
Чувствительность приемника, мкВ 0,5
Выходная мощность передатчика, Вт AM/10, FM/15, SSB/15
Вид модуляции AM, FM, USB, LSB
Напряжение источника питания, В 13,8 ± 2,0
Максимальный потребляемый ток, А не более 5,0
Габаритные размеры, (Н х W x D), мм 48 х 159 х 185
Масса 0,990
Прикрепления: 5510129.jpg(94.8 Kb)

Shuregg_skyДата: Вторник, 20.03.2012, 07:09 | Сообщение # 15
Рядовой
Группа: Пользователи
Сообщений: 4
Репутация: 0
Статус: Offline

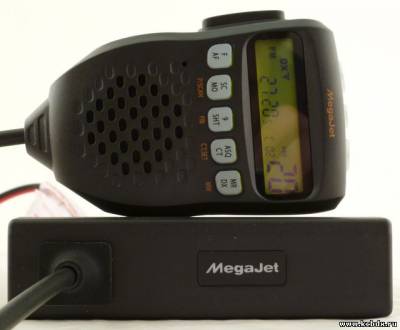

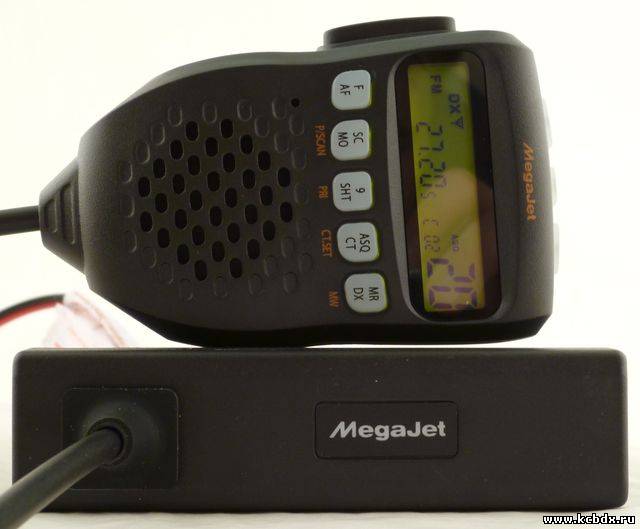

забыли выложть также MJ-555...я такую недавно получил по почте из Питера...на выходе 10 Ватт...все управлние на тангенте... biggrin cool B) cool



Вот, пожалуйста...
С уважением, "50КСВ001"
Прикрепления: 2696593.jpg(46.7 Kb)

Форум » CB связь » Трансиверы (фотографии и технические характеристики) » MegaJet (Радиостанции фирмы MegaJet)
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:

King Charlie Bravo © 2019

Свернуть
Развернуть чат
Необходима авторизация
0
