| Все о Коэффициенте Стоячей Волны... Сокращенно - "КСВ" или "KING CHARLIE BRAVO"...
• В линии с КСВ>1 наличие отраженной мощности не приводит к потерям передаваемой мощности, хотя некоторые потери наблюдаются из-за конечного затухания в линии в фидерной линии без потерь нет потерь мощности из-за отражения независимо от величины КСВ. На всех KB диапазонах с кабелем, имеющим низкие потери, потери в рассогласcованной линии обычно незначительны, однако на УКВ могут быть существенными, а на СВЧ—даже чрезвычайно большими. Затухание в кабеле зависит, прежде всего, от характеристик самого кабеля и его длины. При работе на KB кабель должен быть очень длинным или очень плохим, чтобы потери в кабеле стали весьма существенными.
• Отраженная мощность не течет обратно в передатчик и не повреждает его. Повреждения, иногда приписываемые высокому КСВ, обычно вызывает работа выходного каскада передатчика на рассогласcованную нагрузку. Передатчик не «видит» КСВ, он «видит» только импеданс нагрузки, который зависит и от КСВ. Это означает, что импеданс нагрузки можно сделать точно соответствующим требуемому (например, с помощью антенного тюнера), не беспокоясь о КСВ в фидере.
• Усилия, затрачиваемые на снижение КСВ ниже 2:1 в любой коаксиальной линии, вообще представляются затраченными впустую — с точки зрения увеличения эффективности излучения антенны, но целесообразны в том случае, если схема защиты передатчика срабатывает, например, при КСВ>1,5.
• Высокий КСВ не обязательно указывает, что антенна работает плохо — эффективность излучения антенны определяется соотношением ее сопротивления излучения к общему входному сопротивлению.
• Низкий КСВ — не обязательно свидетельство того, что антенная система является хорошей. Напротив, низкий КСВ в широкой полосе частот является поводом для подозрений, что, например, в диполе или вертикальной антенне велико сопротивление потерь, обусловленное плохими соединениями и контактами, неэффективной системой заземления, потерями в кабеле, попаданием влаги в линию и т.д. Так, эквивалент нагрузки обеспечивает в линии КСВ=1,0, но он вообще не излучает, а короткая вертикальная антенна с сопротивлением излучения 0,1 Ом и потерями сопротивления 49,9 Ом излучает лишь 0,2% от поступающей мощности, обеспечивая при этом КСВ 1,0 в фидере.
• Для достижения максимального ВЧ тока излучатель антенной системы не обязательно должен иметь резонансную длину и не требует фидера определенной длины. Существенное рассогласование между линией питания и излучателем не препятствует поглощению излучателем всей реально поступающей мощности. При использовании соответствующего согласования (например, антенного тюнера) для компенсации реактивности не резонансного излучателя в месте подключения фидерной линии случайной длины антенная система является согласованной, и фактически вся подводимая мощность может эффективно излучаться.
• На КСВ в фидерной линии не влияет настройка антенного тюнера, установленного возле передатчика. Низкий КСВ в линии, достигнутый с помощью тюнера, обычно является свидетельством того, что в процессе настройки тюнера произошло рассогласование между передатчиком и входом антенного тюнера, и передатчик работает на несогласованную нагрузку.
|
|
| |
kcbdx | Дата: Среда, 21.09.2022, 09:02 | Сообщение # 2 |
Сержант
Группа: Администраторы
Сообщений: 20
Статус: Offline
| Все о Коэффициенте Стоячей Волны... Сокращенно - "КСВ" или "KING CHARLIE BRAVO"...
• Вопреки расхожим представлениям, с хорошим симметричным (балансным) антенным тюнером и открытой двухпроводной фидерной линией излучение питаемого в центре диполя длиной 80 м, работающего в диапазоне 3,5 МГц, не намного эффективнее излучения такой же антенны длиной 48 м, работающей в том же диапазоне и с той же мощностью передатчика. Эффективность излучения диполя, настроенного в резонанс на частоте, например, 3750 кГц, практически такая же, как и на частоте 3500 или 4000 кГц при использовании любого фидера разумной длины; хотя можно ожидать, что КСВ на краях диапазона может достигать 5 и что коаксиальный кабель в действительности будет работать как настроенная линия. В этом случае, разумеется, потребуется использовать соответствующее устройство согласования (например, антенный тюнер) между передатчиком и фидером. Если для достижения согласования коаксиальный фидер любой антенной системы требует определенной длины, тот же самый входной импеданс можно получить с кабелем любой длины с помощью соответствующей простой цепи согласования из индуктивностей и емкостей.
• Высокий КСВ в коаксиальном фидере, вызванный значительным рассогласованием характеристического сопротивления линии и входного сопротивления антенны, сам по себе не вызывает появления ВЧ тока на внешней поверхности оплетки кабеля и излучения фидерной линии. В диапазонах коротких волн высокий КСВ в любой открытой линии, работающей с высоким КСВ, не будет ни вызывать протекание антенного тока по линии, ни приводить к излучению линии при условии, что токи в линии сбалансированы, и расстояние между проводниками линии мало по сравнению с рабочей длиной волны (это справедливо и на УКВ при условии отсутствия острых изгибов линии). Ток на внешней поверхности оплетки фидера и излучение фидера практически отсутствуют, если антенна сбалансирована относительно земли и фидера (например, при использовании горизонтальной антенны фидер должен располагаться вертикально); в таких случаях не нужно применять симметрирующие устройства (балуны) между антенной и фидером.
• КСВ-метры, установленные на участке между антенной и фидером, не обеспечивают более точное измерение КСВ. КСВ в фидере не может регулироваться изменением длины линии. Если показания КСВ-метра при перемещении по линии существенно различаются, это может указывать на антенный эффект фидера, вызываемый током, текущим по внешней стороне оплетки коаксиального кабеля, и/или на плохую конструкцию КСВ-метра, но не на то, что КСВ изменяется вдоль линии.
• Любая реактивность, добавленная к существующей резонансной нагрузке (имеющей только активное сопротивление) с целью снижения КСВ в линии, вызовет только увеличение отражения. Самый низкий КСВ в фидере наблюдается на резонансной частоте излучающего элемента и совершенно не зависит от длины фидера.
|
|
| |
kcbdx | Дата: Среда, 21.09.2022, 09:06 | Сообщение # 3 |
Сержант
Группа: Администраторы
Сообщений: 20
Статус: Offline
| Все о Коэффициенте Стоячей Волны... Сокращенно - "КСВ" или "KING CHARLIE BRAVO"...
• Эффективность излучения диполей различных типов (из тонкого провода, петлевого диполя, «толстого» диполя, трапового или коаксиального диполя) практически одинакова при условии, что каждый из них имеет незначительные омические потери и питается одинаковой мощностью. Однако «толстые» и петлевые диполи имеют более широкую рабочую полосу частот по сравнению с антенной из тонкого провода.
• Если входное сопротивление антенны отличается от характеристического сопротивления фидерной линии, то сопротивление нагрузки передатчика может весьма значительно отличаться от характеристического сопротивления линии (если электрическая длина линии не кратна L/2), и от сопротивления в месте подключения к антенне. В этом случае импеданс нагрузки передатчика зависит еще и от длины фидера, который действует как трансформатор сопротивлений. В таких случаях, если не установлена подходящая цепь согласования между передатчиком и линией передачи, импеданс нагрузки может быть комплексным (т.е. иметь активную и реактивную составляющие), и с ним выходная схема передатчика может не справиться. В этом случае изменением длины линии передачи иногда удается обеспечить согласование нагрузки с передатчиком — именно это обстоятельство, скорее чем любые потери, связанные с КСВ, привело к возникновению многих неверных представлений о работе фидерных линий.
• Любая питаемая в центре антенна любой разумной длины с любым типом фидера с низкими потерями будет обеспечивать достаточно эффективное излучение электромагнитной энергии. При этом, как правило, требуется хороший антенный тюнер, если передатчик рассчитан на работу с низкоомной нагрузкой (например, 50 Ом).
Этим объясняется тот факт, что многие годы питаемый в центре диполь остается популярной многодиапазонной антенной.
|
|
| |
50KCB001 | Дата: Вторник, 27.09.2022, 22:41 | Сообщение # 4 |
Генералиссимус
Группа: Администраторы
Сообщений: 7756
Статус: Offline
| RigExpert AA-35 ZOOM - профессиональный антенный анализатор диапазона 60 кГц - 35 МГц
Функционал позволяет тестировать антенны и антенно-фидерные тракты, измерять КСВ и импеданс антенн и сравнение их до и после определенного события Данный анализатор позволяет выводить всю информацию на дисплей в виде графиков, сохранять все в память и передавать на компьютер и многое другое...
Особенности RigExpert AA-35 ZOOM:
частотный диапазон: 006 до 35 МГц; графики КСВ и R, X - от 20 до 500 точек; КСВ на одной или нескольких частотах; КСВ, возвратные потери, R, X, Z, L, C на заданной частоте диаграмма Смита - от 20 до 500 точек; Кабельный тестер (графики потерь и характеристического сопротивления) USB-подключение к компьютеру; питание от 2-х элементов AA; цветной TFT-дисплей 240х320 точек; влагозащищённая клавиатура разъём UHF;
</a>
Антенный анализатор КВ диапазона 60 кГц - 55 МГц, серии приборов АА RigExpert, выпускается в традиционном для этого семейства анализаторов дизайне с графическим цветным 320 х 240 точек TFT дисплеем. Корпус прибора из светло-бежевого пластика снабжен прорезиненными боковинами, улучшающими эргономику прибора и надежность удержания прибора в ладони при работе, габаритные размеры - 103 x 207 x 37 мм, вес 310 г. Питание прибора номинальным напряжением 3 В осуществляется от 2-х щелочных элементов или никель-марганец аккумуляторов типоразмера АА, размещаемых в отсеке под герметизированной крышкой на задней части прибора. Источником ВЧ сигнала анализатора является DDS(Direct Digital Synthesis) генератор, обеспечивающий точность установки и стабильность частоты и амплитуды генерируемого ВЧ сигнала, тем самым способствуя повышению точности, стабильности и повторяемости результатов измерений. По принципу подключения исследуемой цепи и обработке полезного сигнала прибор относится к классу VNA(Vector Network Analyzer) однопортовых векторных анализаторов. Области применения RigExpert AA-55 ZOOM Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность; Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины; Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи; Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы); Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы); Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам; Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.
RigExpert AA-55 ZOOM прибор непосредственно измеряет следующие параметры исследуемой электрической цепи или тракта приемо-передачи ВЧ сигнала:
величины активной и реактивной части импеданса элемента электрической цепи или исследуемого тракта на заданной частоте или в сканируемой полосе частот рабочего диапазона прибора частота, на которой элемент цепи или АФУ будет иметь нулевое значение реактивного сопротивления, а линия или тракт приемо-передачи ВЧ сигнала будет обеспечивать максимальный КПД передачи энергии источника ВЧ сигнала
|
|
| |
50KCB001 | Дата: Четверг, 29.09.2022, 07:17 | Сообщение # 5 |
Генералиссимус
Группа: Администраторы
Сообщений: 7756
Статус: Offline

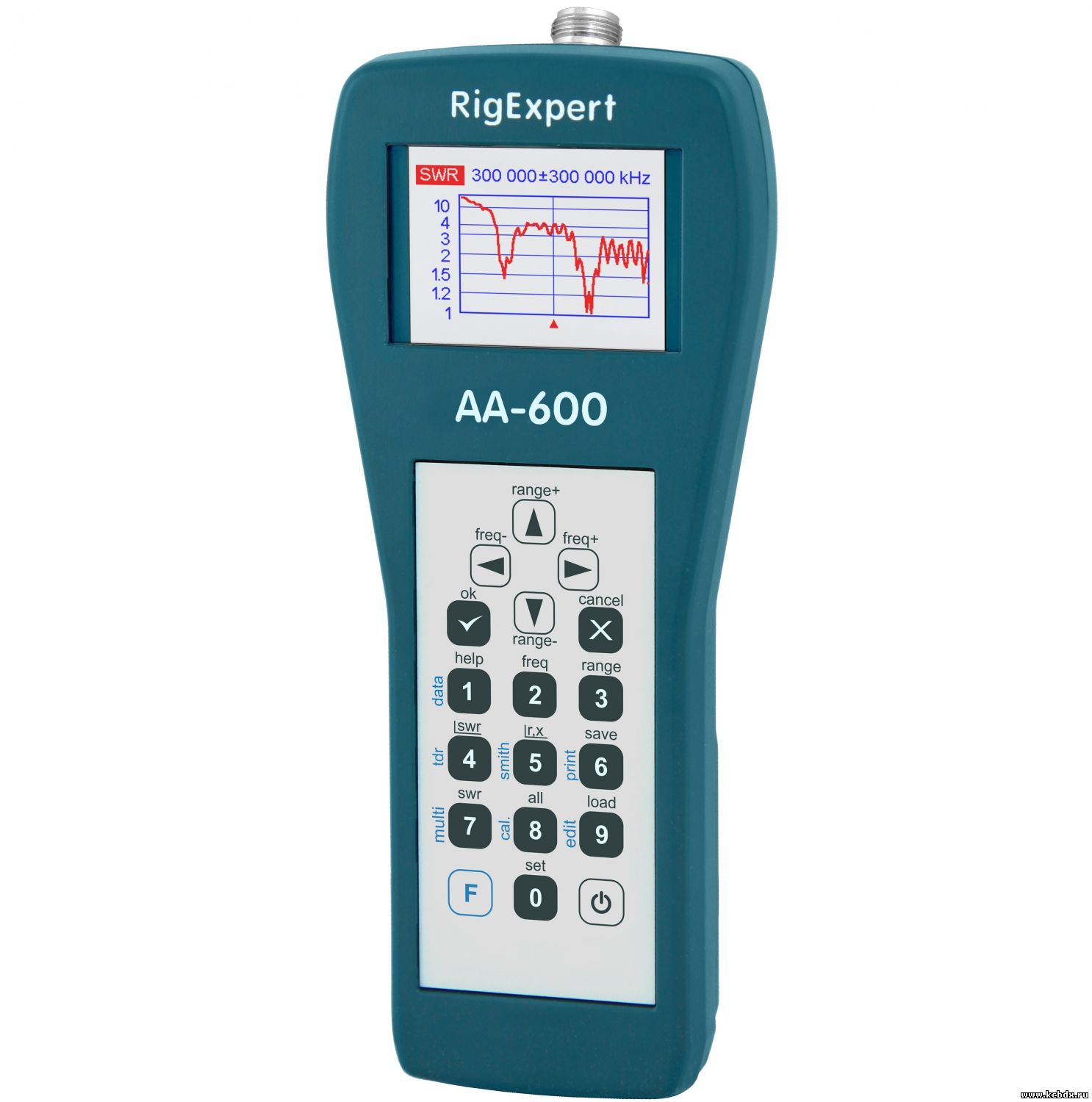

| RigExpert AA-600
Антенный анализатор КВ-УКВ диапазонов 0.1 … 600 МГц, является дальнейшим развитием серии приборов АА RigExpert VNA(Vector Network Analyzer - однопортовых векторных анализаторов цепи). Также как и в младшей модели AA-230, в анализаторе используется двухканальный высокочастотный DDS генератор для формирования тестового и опорного ВЧ сигналов, для подключения к исследуемой цепи - служит ВЧ мост на прецезионных компонентах, а съем сигнала отклика цепи и его детектирование производится с применением микросхемы широкополосного высокочастотного логарифмического детектора. Отличие приборов старшей группы в том, что для перекрытия высокочастной части диапазона свыше 200 МГц из сигнала DDS генератора выделяются и усиливаются нечетные высшие гармоники (соответственно модели прибора), которые и служат источником ВЧ колебаний в области сотен-тысяч МГц., а для усиления этих сигналов применяются микросхемные широкополосные УВЧ. Конструктивно, прибор RigExpert AA-600 выполнен в однотипном для этой серии эргономичном корпусе, позволяющем при работе удерживать прибор одной рукой, с цветным графическим TFT-дисплеем (320?240 точек) в верхней части корпуса и 18 кнопочной мембранной влагозащищенной клавиатурой. Размеры приборов 23x10x5.5 см, масса 0,650 кг. Питание анализатора от размещенных в герметизированном отсеке на обратной стороне корпуса 3-х щелочных 1.5 В батарей или 3-х никель-метал-гидридных 1.2 В аккумуляторов, типоразмера AA, емкостью 1800…3000 мА·ч. Такое питание обеспечивает до 3-х часов работы прибора в автономном режиме. Также питание может осуществляться через стандартный USB кабель от подключенного компьютера или зарядного устройства. Области применения RigExpert AA-600 Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность; Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины; Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи; Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы); Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы); Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам; Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.
|
|
| |
50KCB001 | Дата: Четверг, 29.09.2022, 07:39 | Сообщение # 6 |
Генералиссимус
Группа: Администраторы
Сообщений: 7756
Статус: Offline
| RigExpert AA-55 ZOOM
Антенный анализатор КВ диапазона 60 кГц - 55 МГц, серии приборов АА RigExpert, выпускается в традиционном для этого семейства анализаторов дизайне с графическим цветным 320 х 240 точек TFT дисплеем. Корпус прибора из светло-бежевого пластика снабжен прорезиненными боковинами, улучшающими эргономику прибора и надежность удержания прибора в ладони при работе, габаритные размеры - 103 x 207 x 37 мм, вес 310 г. Питание прибора номинальным напряжением 3 В осуществляется от 2-х щелочных элементов или никель-марганец аккумуляторов типоразмера АА, размещаемых в отсеке под герметизированной крышкой на задней части прибора.
Источником ВЧ сигнала анализатора является DDS(Direct Digital Synthesis) генератор, обеспечивающий точность установки и стабильность частоты и амплитуды генерируемого ВЧ сигнала, тем самым способствуя повышению точности, стабильности и повторяемости результатов измерений. По принципу подключения исследуемой цепи и обработке полезного сигнала прибор относится к классу VNA(Vector Network Analyzer) однопортовых векторных анализаторов.
Области применения RigExpert AA-55 ZOOM
Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность; Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины; Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи; Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы); Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы); Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам; Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.
Величины активной и реактивной части импеданса элемента электрической цепи или исследуемого тракта на заданной частоте или в сканируемой полосе частот рабочего диапазона прибора.
|
|
| |
50KCB001 | Дата: Пятница, 30.09.2022, 09:54 | Сообщение # 7 |
Генералиссимус
Группа: Администраторы
Сообщений: 7756
Статус: Offline
| RigExpert AA-230 zoom
RigExpert AA-230 Zoom антенный анализатор КВ-УКВ диапазонов 60 кГц - 230 МГц, серии приборов АА RigExpert, выпускается в традиционном для этого семества анализаторов оформлении с графическим цветным 290х220 точек TFT дисплеем. Корпус прибора из светло-салатного пластика снабжен прорезиненными боковинами, улучшающими эргономику прибора и надежность удержания прибора в ладони при работе,габаритные размеры - 182 x 82 x 32 мм, вес 236 г. Питание прибора в автономном режиме производится от 4-х 1,5 В алкалиновых элементов или 4-х 1,2 В никель-марганец аккумуляторов типоразмера ААА, размещаемых в герметизированном отсеке на задней части прибора. Также питание может осуществляться через стандартный USB кабель от подключенного компьютера или зарядного устройства.
Примененный в приборе двухканальный высокочастотный DDS генератор AD9958 обеспечил точность и стабильность частоты, амплитуды и фазы тестового и опорного сигналов, подаваемых на измерительный ВЧ мост и схему детектирования сигналов с моста. Преобразованные в широкополосном высокочастотном логарифмическом детекторе AD8302 сигналы, содержащие информацию о фазе и амплитуде отклика исследуемой цепи на тестовое воздействие, поступают на АЦП, затем преобразованные в цифровой вид, поступают на микроконтроллер семейства STM32, где производится математическая обработка и подготовка к выводу на дисплей полученных значений. Такое подключение исследуемой цепи и способ обработки ее отклика на тестовое воздействие относит прибор к классу VNA(Vector Network Analyzer)- однопортовых векторных анализаторов цепи.
Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность; Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины; Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи; Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы); Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы); Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам; Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.
|
|
| |
50KCB001 | Дата: Суббота, 01.10.2022, 15:27 | Сообщение # 8 |
Генералиссимус
Группа: Администраторы
Сообщений: 7756
Статус: Offline
| Антенный анализатор RigExpert AA-1400
Антенный анализатор КВ-УКВ диапазонов 0.1 … 1400 МГц, является дальнейшим развитием серии приборов АА RigExpert VNA(Vector Network Analyzer - однопортовых векторных анализаторов цепи).
Также как и в младшей модели AA-230, в анализаторе используется двухканальный высокочастотный DDS генератор для формирования тестового и опорного ВЧ сигналов, для подключения к исследуемой цепи - служит ВЧ мост на прецезионных компонентах, а съем сигнала отклика цепи и его детектирование производится с применением микросхемы широкополосного высокочастотного логарифмического детектора. Отличие приборов старшей группы в том, что для перекрытия высокочастной части диапазона свыше 200 МГц из сигнала DDS генератора выделяются и усиливаются нечетные высшие гармоники (соответственно модели прибора), которые и служат источником ВЧ колебаний в области сотен-тысяч МГц., а для усиления этих сигналов применяются микросхемные широкополосные УВЧ.
Конструктивно, прибор RigExpert AA-1400 выполнен в однотипном для этой серии эргономичном корпусе, позволяющем при работе удерживать прибор одной рукой, с цветным графическим TFT-дисплеем (320?240 точек) в верхней части корпуса и 18 кнопочной мембранной влагозащищенной клавиатурой. Размеры приборов 23x10x5.5 см, масса 0,650 кг.
Питание анализатора от размещенных в герметизированном отсеке на обратной стороне корпуса 3-х щелочных 1.5 В батарей или 3-х никель-метал-гидридных 1.2 В аккумуляторов, типоразмера AA, емкостью 1800…3000 мА·ч. Такое питание обеспечивает до 3-х часов работы прибора в автономном режиме. Также питание может осуществляться через стандартный USB кабель от подключенного компьютера или зарядного устройства. Области применения RigExpert AA-1400
Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность; Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины; Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи; Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы); Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы); Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам; Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.
|
|
| |
|
