Антенны..
50KCB002Дата: Среда, 13.10.2010, 13:24 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 86
Репутация: 0
Статус: Offline

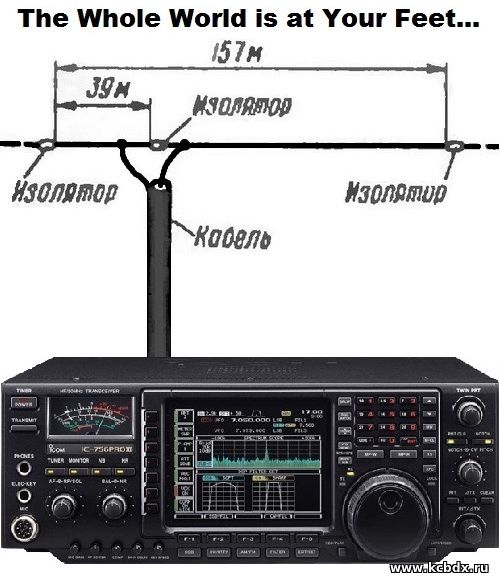

На ютубе нашёл

Антенны RU1A

Жду коментарии admin


308KCB102Дата: Среда, 13.10.2010, 16:10 | Сообщение # 2
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
surprised wacko нда... без комментариев, курим бамбук...

Прикрепления: 3580788.jpg (55.8 Kb)

50KCB001Дата: Среда, 13.10.2010, 18:13 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 7728
Репутация: 10001
Статус: Offline
Присоединяюсь к Тимуру... а тут, блин, лыжные палки соединил и нахваливаешь, нахваливаешь... wacko

Прикрепления: 5237037.jpg (105.0 Kb)

50kcb50Дата: Понедельник, 18.10.2010, 12:10 | Сообщение # 4
Рядовой
Группа: Проверенные
Сообщений: 5
Репутация: 0
Статус: Offline
Тут блин не знаешь как один единственный и неповторимый телескоп с лебедкой в огороде прикопать, чтобы родня из дома не выгнала, а тут такое.

Прикрепления: 9179012.jpg (117.8 Kb)

50KCB001Дата: Среда, 27.10.2010, 11:35 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 7728
Репутация: 10001
Статус: Offline
Все это конечно дело наживное и бизнесмену средней паршивости ничего не стоит купить несколько гектаров леса в охраняемом законом заповеднике. За всеми никогда не угонишься. Надо найти в этой жизни что-то свое и радоваться тому что есть...

Прикрепления: 2081252.jpg (132.1 Kb)

50KCB001Дата: Суббота, 05.02.2011, 23:09 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 7728
Репутация: 10001
Статус: Offline
Так упакован 9 район.

Прикрепления: 3529873.jpg (164.9 Kb) · 6085934.jpg (255.8 Kb) · 5045261.jpg (178.2 Kb) · 5830216.jpg (105.4 Kb)

kolychkaДата: Вторник, 02.07.2013, 22:51 | Сообщение # 7
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Репутация: 0
Статус: Offline

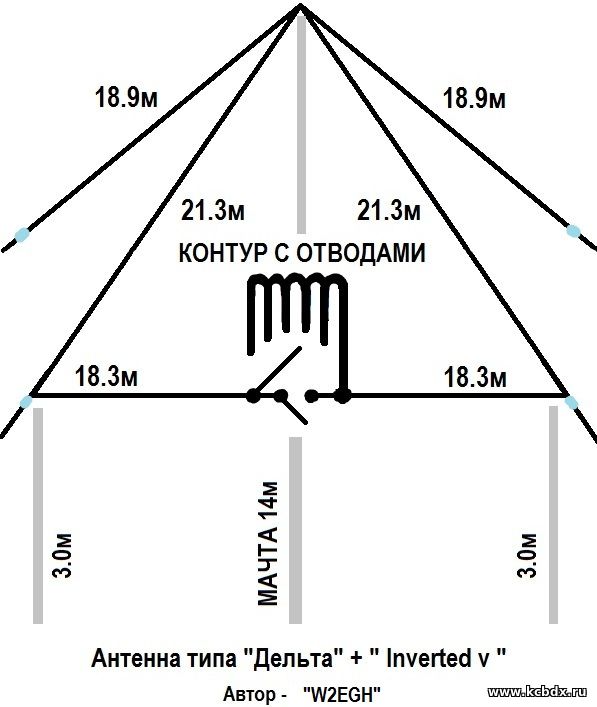

Посмотрите, что нашёл, вот это сооружение!!!

Прикрепления: 2515462.jpg (55.1 Kb)

kolychkaДата: Воскресенье, 24.03.2019, 02:13 | Сообщение # 8
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Репутация: 0
Статус: Offline
Интересная антенна стоит на здании торгового отдела посольства Румынии в Москве.

Прикрепления: 1267355.jpg (164.1 Kb)

50KCB001Дата: Вторник, 27.12.2022, 12:36 | Сообщение # 9
Генералиссимус
Группа: Администраторы
Сообщений: 7728
Репутация: 10001
Статус: Offline
ЧУДЕСА, ДА И ТОЛЬКО...

Антенна сразу на все КВ и УКВ диапазоны

Понадобилась приёмо-передающая антенна, которая работала бы на всех КВ и УКВ
диапазонах и при этом её не нужно было перестраивать и согласовывать. Антенна не должна иметь строгие размеры и должна работать
в любых условиях. С недавних пор, у меня дома стоит FT-857D, у этого
(как и у многих других) трансивера нет тюнера. На крышу не пускают, а
работать в эфире хочется, поэтому с лоджии, я спустил под углом 50
градусов, кусок провода, длину которого даже не мерил, но судя по
резонансной частоте 5.3 МГц, луч 14 метров, выходит с лоджии и
спускается к выступу магазина, на конце виден изолятор и дальше верёвка
длина примерно 14 метров. Поначалу, делал разные согласующие устройства к
этому куску, все работало и согласовывалось как обычно, но было
неудобно бегать из комнаты на лоджию чтобы перестраивать антенну на
нужный диапазон. Да и уровень шума на 7.0, 3.5 и 1.8 МГц доходил до 7
баллов по S-метру (многоэтажный дом, рядом центральная улица и куча
проводов). Тогда пришла мысль сделать антенну которая бы меньше шумела и
её не нужно было перестраивать по диапазонам. Конечно, при этом немного
упадёт эффективность. Изначально понравилась идея TTFD (T2FD), но она
тяжёлая, слишком заметная, да и кусок провода уже висел (не снимать же
его). В общем, взяв за основу принцип этой антенны, я немного изменил её
подключение, а что из этого получилось - видите на картинке. В качестве
безындукционного резистора 50 Ом используется эквивалент рассчитанный
на 100 Вт мощности. Противовес, это кусок провода длиной 5 метров,
который проложен по периметру лоджии. Думаю что несколько резонансных
противовесов, улучшат работу этой антенны на передачу (впрочем как и
любого другого штыря). Кабель РК-50-11, идёт к радиостанции и имеет
длину около семи метров. При подключении этой антенны к радиостанции,
шумы эфира снижаются на 3 - 5 делений по S-метру, по сравнению с
резонансной. Полезные сигналы тоже немного падают по уровню, но слышно
их лучше. На передачу антенна имеет КСВ 1:1 в диапазоне 1.5 - 450 МГц,
поэтому сейчас я её использую для работы на всех КВ/УКВ диапазонах
мощностью 100 Вт и мне отвечают все кого я слышу. Чтобы убедится в том
что антенна работает, провел несколько экспериментов. Для начала сделал
два отдельных подключения к лучу. Первое это укорачивающая ёмкость, с
ней получается удлиненный штырь на 7 МГц, который отлично согласуется и
имеет КСВ = 1.0. Второе - описанный здесь широкополосный вариант с
резистором. Таким образом у меня появилась возможность быстро
переключать согласующие устройства. Потом я выбирал на 7 МГц слабые
станции, обычно это были DL, IW, ON... и слушал их, периодически меняя
согласующие устройства. Прием был примерно одинаковым, на обе антенны,
но в широкополосном варианте, уровень шумов был значительно меньше что
субъективно, улучшало слышимость слабых сигналов. Сравнение между
удлинённым штырём и широкополосной антенной, на передачу в диапазоне 7
МГц, дало следующие результаты: ....связь с RW4CN: на удлинённый GP
59+5, на широкополосную 58-59 (расстояние 1000 км)
....связь с RA6FC: на удлинённый GP 59+10, на широкополосную 59 (расстояние 3 км) Как и
следовало ожидать, широкополосная антенна проигрывает на передачу
резонансной. Однако, величина проигрыша небольшая, а с повышением
частоты она будет ещё меньше и во многих случаях ею можно будет
пренебречь. Зато антенна реально работает в сплошном и очень широком
диапазоне частот. В связи с тем что длина излучающего элемента 14
метров, антенна действительно эффективна только до 7 МГц, в диапазоне
3.5 МГц многие станции меня слышат плохо или вообще не отвечают, на 1.8
МГц возможны только местные QSO. В тоже время от 7 МГц и выше никаких
проблем со связью нет.

Прикрепления: 7585347.gif (44.6 Kb)

50KCB001Дата: Вторник, 27.12.2022, 12:37 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 7728
Репутация: 10001
Статус: Offline
Слышимость отличная, отвечают все, в том числе и DX-экспедиции и всякие мобильные р/станции. На УКВ открываю все местные
репитеры и провожу FM QSO, правда на 430 МГц сильно сказывается
горизонтальная поляризация антенны. Эту антенну можно использовать как
основную, запасную, приёмную, аварийную и антишумовую, чтобы лучше
слышать удалённые станции в городе. Расположив её как штырь или сделать
диполем - результаты будут ещё лучше. Вы можете ''превратить'' в
широкополосную, любую антенну уже установленную ранее (диполь или штырь)
и поэкспериментировать с этим, нужно только добавить нагрузочный
резистор. Длина полотна, в данном случае влияет только на КПД. Попытки
просчитать характеристики антенны в MMANA, не удались. Видимо, программа
не может правильно рассчитывать этот тип антенн, косвенно это
подтверждает файл с расчётом TTFD (T2FD), результаты которого очень
сомнительны.

Обратите внимание на то, что длина плеч диполя или длина полотна штыря не имеют значения, так как у антенны нет резонансов.
Пока не проверено, но предположительно (по аналогии с TTFD (T2FD), что
для увеличения эффективности антенны, нужно добавить несколько
резонансных противовесов, увеличить длину луча до 20 - 40 метров и более
(если вас интересуют диапазоны 1,8 и 3,5 МГц).

Вариант 2 с трансформатором

Поработав на всех КВ-УКВ диапазонах на описанном выше варианте, я немного
переделал конструкцию, добавив в нее трансформатор 1:9 и нагрузочный
резистор 450 Ом. Теоретически, КПД антенны должно стать больше.
Изменения в конструкции и подключения, вы видите на рисунке. При
измерении равномерности перекрытия, прибором MFJ, был виден завал на
частотах от 15 МГц и выше (связано это с неудачной маркой ферритового
кольца), с реальной антенной этот завал остался, но КСВ был в пределах
нормы. От 1.8 до 14 МГц КСВ 1.0, от 14 до 28 МГц он плавно увеличивался
до 2.0. На УКВ диапазонах, этот вариант не работает, из- за большого
КСВ. Тестирование антенны в реальном эфире, дало следующие результаты:
Шум эфира при переходе с удлинённого GP на широкополосную антенну,
уменьшался с 6-8 баллов, до 5-7 баллов. При работе на передачу мощностью
60 Вт, на диапазоне 7 МГц, были получены следующие оценки сигнала:
RA3RJL, 59+ широкополосная, 59+ удлинённый GP
UA3DCT, 56 широкополосная, 59 удлинённый GP
RK4HQ, 55-57 широкополосная, 58-59 удлинённый GP
RN4HDN, 55 широкополосная, 57 удлинённый GP
На сайте F6BQU описана аналогичная антенна с нагрузочным резистором. Итак
цель достигнута, я сделал антенну работающую на всех КВ и УКВ
диапазонах, не требующую согласования. Теперь можно работать в эфире и
слушать его, "лёжа на диване", а диапазоны переключать только кнопкой на
радиостанции.

Вариант 3

Опробован ещё один вариант, широкополосного согласования антенны. Это классический несимметричный
трансформатор 1:9, нагруженный на резистор 450 Ом с одной стороны и
кабель 50 Ом с другой. Длина луча не имеет особого значения, но в
отличии от предыдущей конструкции, важно чтобы она не попадала в
резонанс ни на одном любительском диапазоне (например 23 или 12 метров).

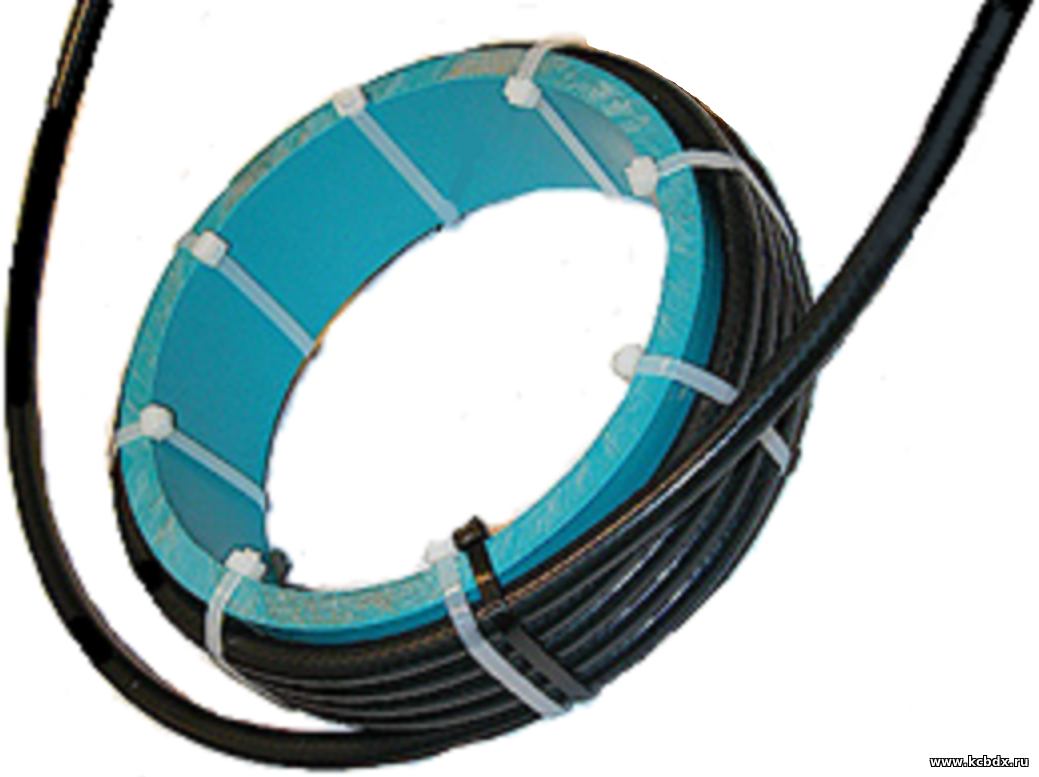

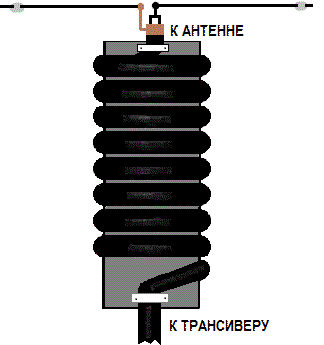

Тогда КСВ будет везде хорошим. Трансформатор мотается на ферритовом
кольце, трёмя сложенными вместе проводами, у меня получилось 5 витков,
которые нужно равномерно расположить по окружности кольца. Нагрузочный
резистор можно сделать составным, например 15 шт. по 6 ком 8 резисторов
типа МЛТ-2, обеспечат вам возможность работать в CW и SSB мощностью до
100 Вт. В качестве заземления можно использовать луч любой длины,
водопроводные трубы, вбитый в землю кол и т.д. Готовая конструкция
помещается в маленькую коробочку, из которой выходит разьём PL для
кабеля и две клеммы - для луча и заземления. Диапазон рабочих частот 1,6
- 31 МГц.

Прикрепления: 2944424.png (5.5 Kb)
