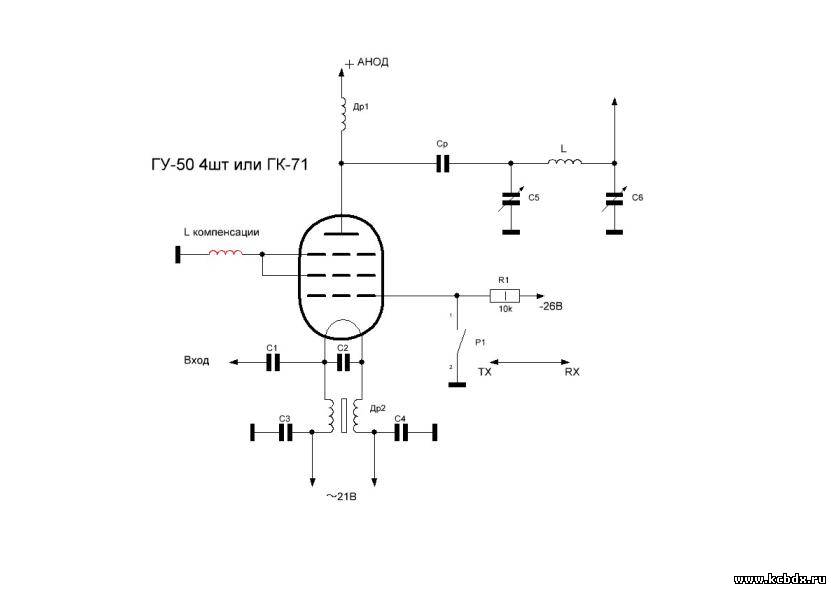

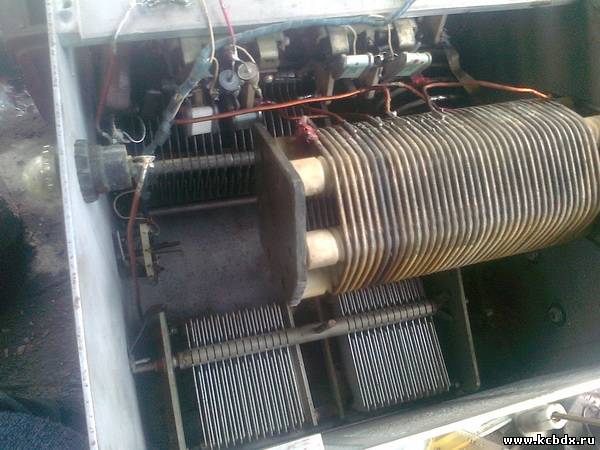

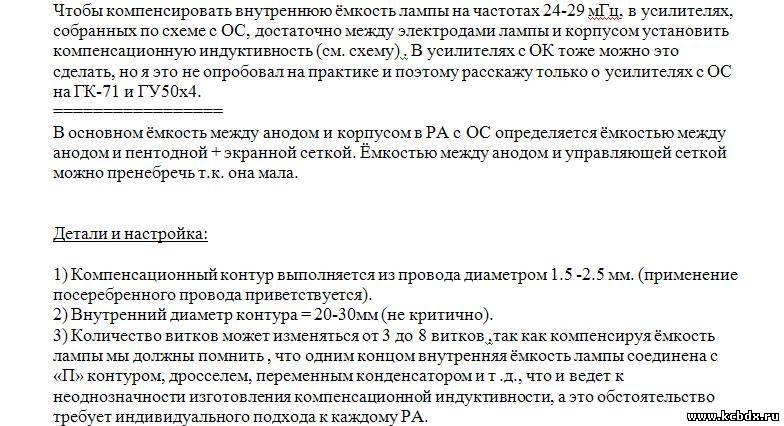

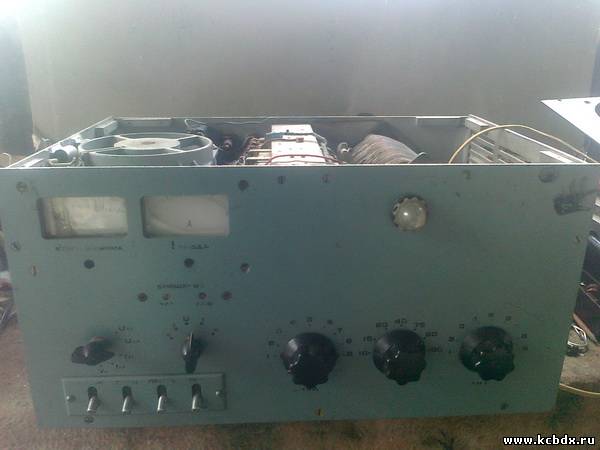

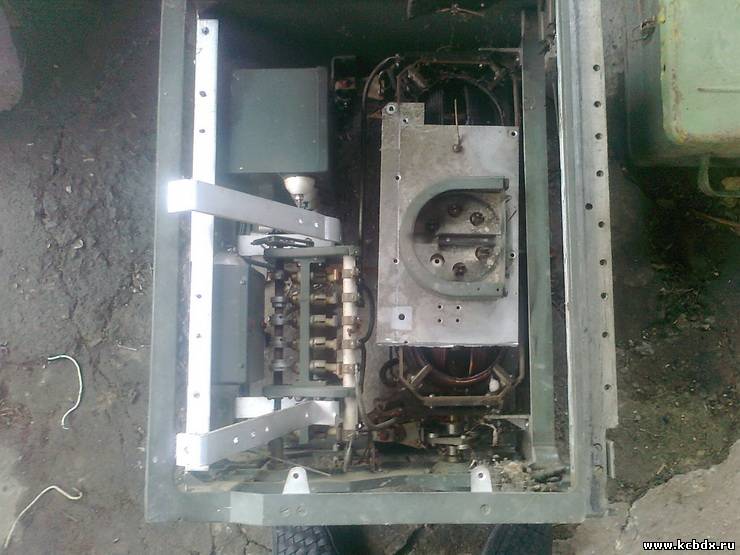

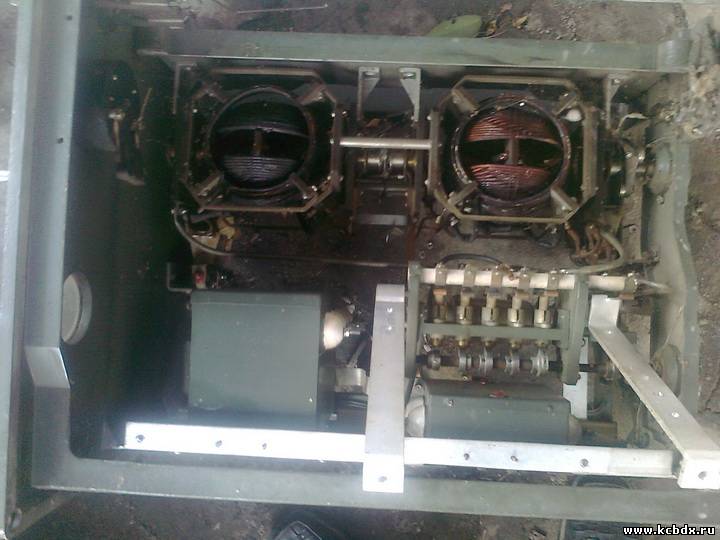

| Очередная конструкция, усилитель с последовательным питанием на 3хГУ-50 для 27МГц.Конструкция была переделана из усилителя на 144МГц с ГУ-29 на
выходе и за ненадобностью был реконструирован для си би диапазона.По
входу стоит п контур , согласует трансивер усилитель
прекрасно, на все электроды ламп были поданы напряжения и возбуждение
подаётся в катод.Максимальная мощность возбуждения 30ват и усилитель
выдаёт свои честные 200ват при токе 340 ма.Конструкция внутри немного
неказистая, потому как проект был другой и рассчитан на другие лампы и
другую компоновку, но захотелось попробовать именно такой вариант, что и
было сделано.


Сообщение отредактировал kolychka - Воскресенье, 27.03.2016, 21:25 |
| |
|
|
| kolychka | Дата: Воскресенье, 27.03.2016, 21:27 | Сообщение # 242 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
|
PS.Только что провёл ещё одно испытание, при входной мощности примерно 40ват (АТ 5555), выходная мощность показала 280ват при токе в 385ма.
Сообщение отредактировал kolychka - Понедельник, 28.03.2016, 00:56 |
| |
|
|
| kolychka | Дата: Понедельник, 25.04.2016, 22:12 | Сообщение # 243 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
| Не успел всех поздравить с международным днём радиолюбителя,
по причине отъезда, но незадолго до этого числа у меня были корреспонденты
новостного агентства СПУТНИК и взяли интервью. Я почему то
подумал, что готовят выпуск ко дню радио, а они выпустили 18 апреля именно на
день радиолюбителя, так что СМИ нас не забывают вот адрес:
http://sputnik-abkhazia.ru/Abkhazia/20160418/1017972586.html
Сообщение отредактировал kolychka - Понедельник, 25.04.2016, 22:15 |
| |
|
|
| kolychka | Дата: Воскресенье, 12.02.2017, 16:57 | Сообщение # 244 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
| Прибор до меня не дошёл по причине, что внутри у него оказывается всё выгорело, уж не знаю где он был и кто им пользовался.Я, вот пока прохождения нет, начинаю новый проект, надеюсь довести его до логического конца,на лампе ГУ-46.Уже сегодня занимался изготовлением корпуса для него.
Сообщение отредактировал kolychka - Воскресенье, 12.02.2017, 17:07 |
| |
|
|
| kolychka | Дата: Вторник, 11.04.2017, 16:28 | Сообщение # 245 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
| Гу-46 проект почти закончен, остаётся настроить диапазоны и собрать новый блок питания.
Спасибо администрации сайта за выявление и исправление каких то программных ошибок, которые не позволяли ничего опубликовывать на сайте.
Конкретно спасибо Игорю - 50КСВ001 и Вадиму - 50КСВ002.


Сообщение отредактировал kolychka - Вторник, 11.04.2017, 17:17 |
| |
|
|
| kolychka | Дата: Вторник, 11.04.2017, 16:34 | Сообщение # 246 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
| Продолжение.

Сообщение отредактировал kolychka - Вторник, 11.04.2017, 16:53 |
| |
|
|
| kolychka | Дата: Вторник, 11.04.2017, 16:45 | Сообщение # 247 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
| Всем привет.
|
| |
|
|
| kolychka | Дата: Среда, 12.04.2017, 00:59 | Сообщение # 248 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline

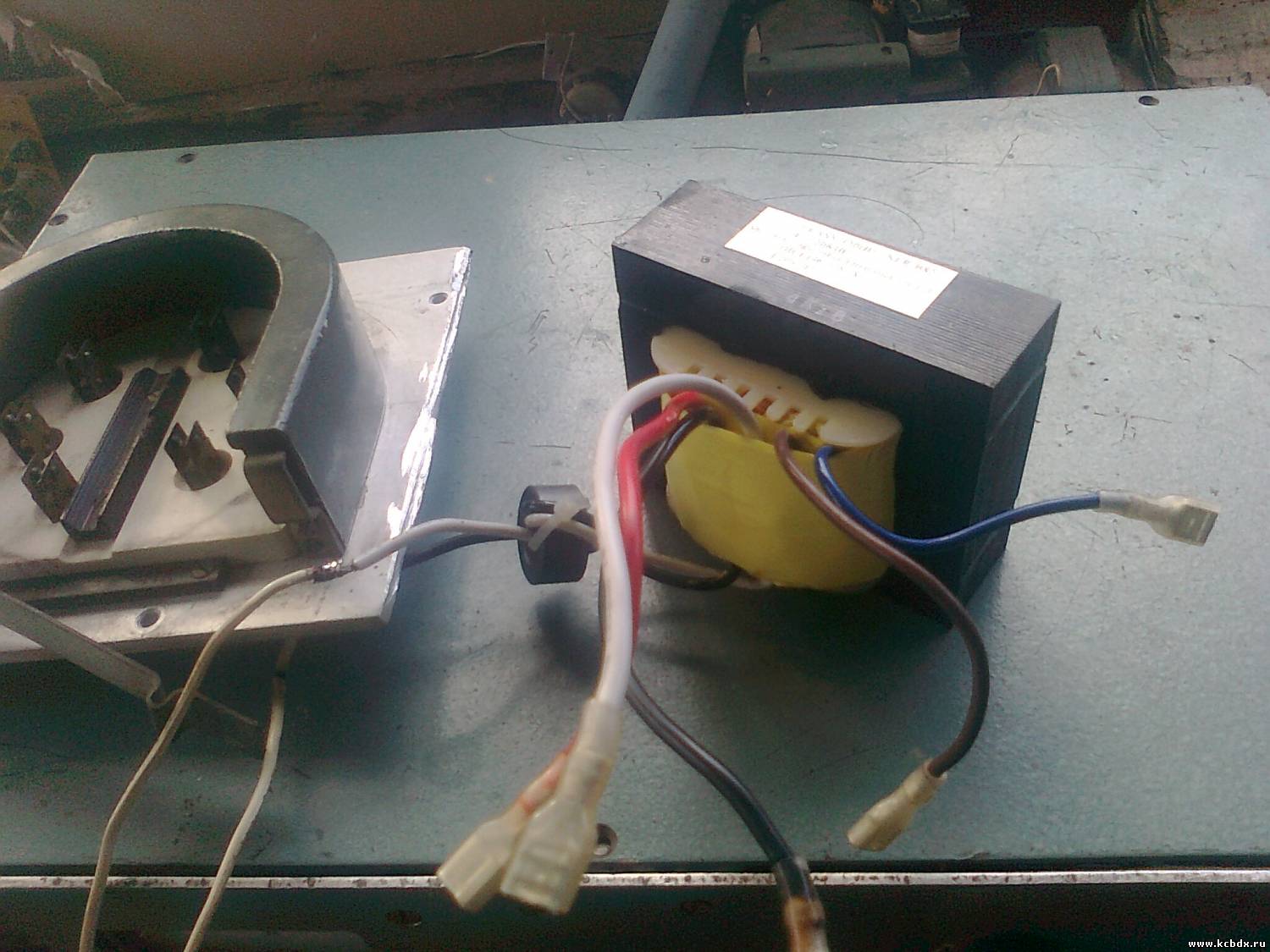

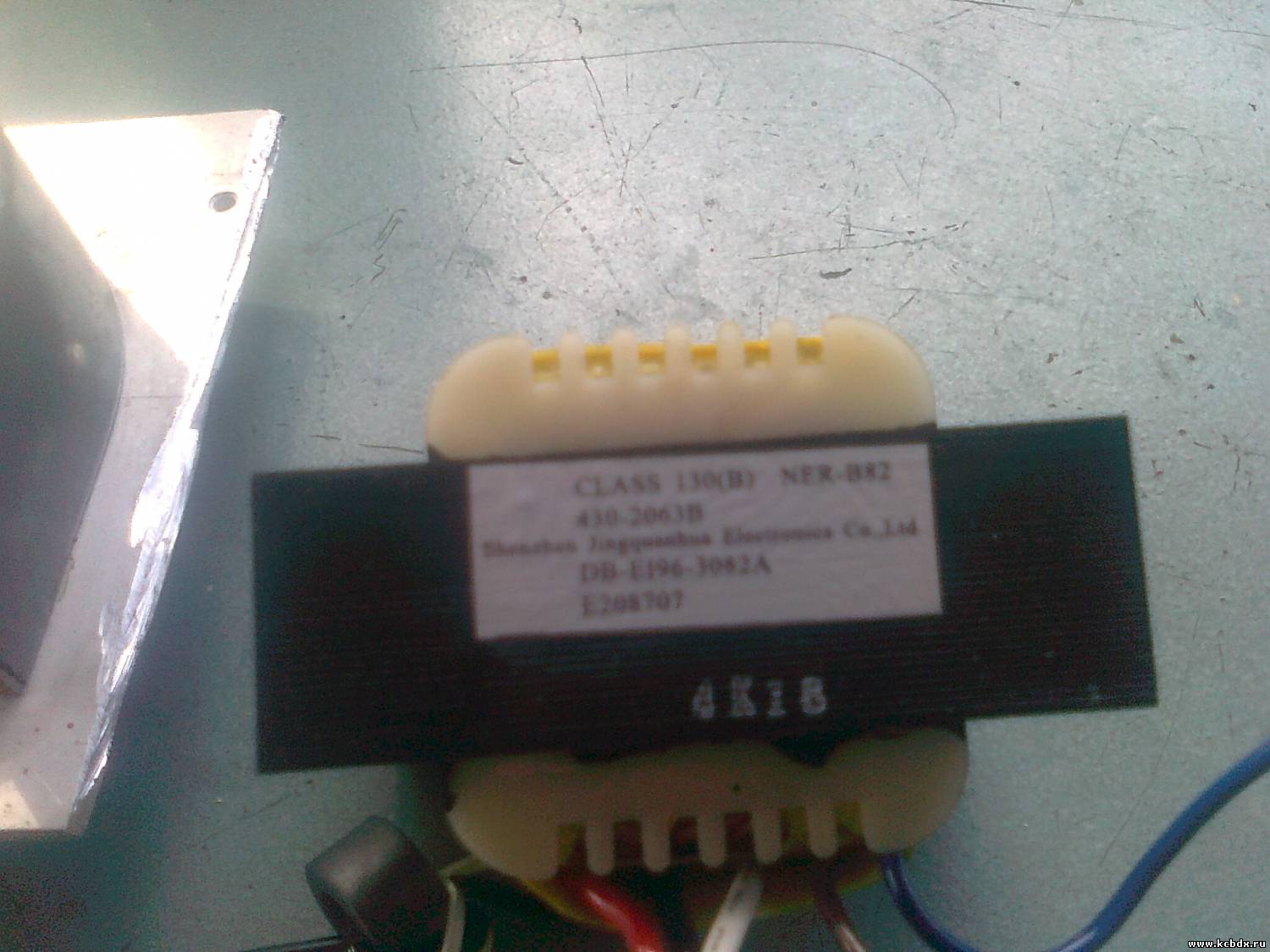

| Готовится новый блок питания +2200 вольт.
|
| |
|
|
| kolychka | Дата: Суббота, 15.04.2017, 16:09 | Сообщение # 249 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
| Блок питания готов.Получилось +2200в путём удвоения напряжения.
|
| |
|
|
| kolychka | Дата: Суббота, 15.04.2017, 16:14 | Сообщение # 250 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
| Весь комплект аппаратуры готов.Скоро начнём наладку, подгон п-контура, выставление напряжений, сейчас всё не по режиму и конечно замер выходной мощности.Схема с ОК.
|
| |
|
|
| kolychka | Дата: Вторник, 18.04.2017, 01:02 | Сообщение # 251 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
| Из за невнимательности сегодня выбило все стабилитроны на управляющей сетке.Ищем замену.
|
| |
|
|
| kolychka | Дата: Понедельник, 15.05.2017, 22:19 | Сообщение # 252 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
| Сегодня ещё раз после небольших доработок замерял мощность отдаваемую лампой на 27МГц и вот что получилось, при входной 4 вт на выходе 500, но большое но, подкаливается анод и лампа начинает краснеть уже только при нажатии на педаль без возбуждения.Буду дальше продолжать бороться с этим явлением пока победить не могу.
|
| |
|
|
| kolychka | Дата: Вторник, 23.05.2017, 02:00 | Сообщение # 253 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
| Мне нравиться вот эта модель AnyTone_AT-5555N

|
| |
|
|
| kolychka | Дата: Пятница, 02.06.2017, 21:30 | Сообщение # 254 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline
| Хотел одно получил другое.Пришёл новый аппарат из Франции CRT SS 9900 очень похож на АТ 6666 наверное это дно и тоже так мне кажется. АМ-15 вт SSB-60вт FM-45вт Мощнейший радиатор на задней стороне начал только сегодня его тестить, пока не разобрался с меню, какое то всё путаное.Провёл несколько связей , сигнал вроде отметили неплохой, но дальше более подробно посмотрю.
|
| |
|
|
| kolychka | Дата: Воскресенье, 12.11.2017, 16:36 | Сообщение # 255 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 562
Статус: Offline

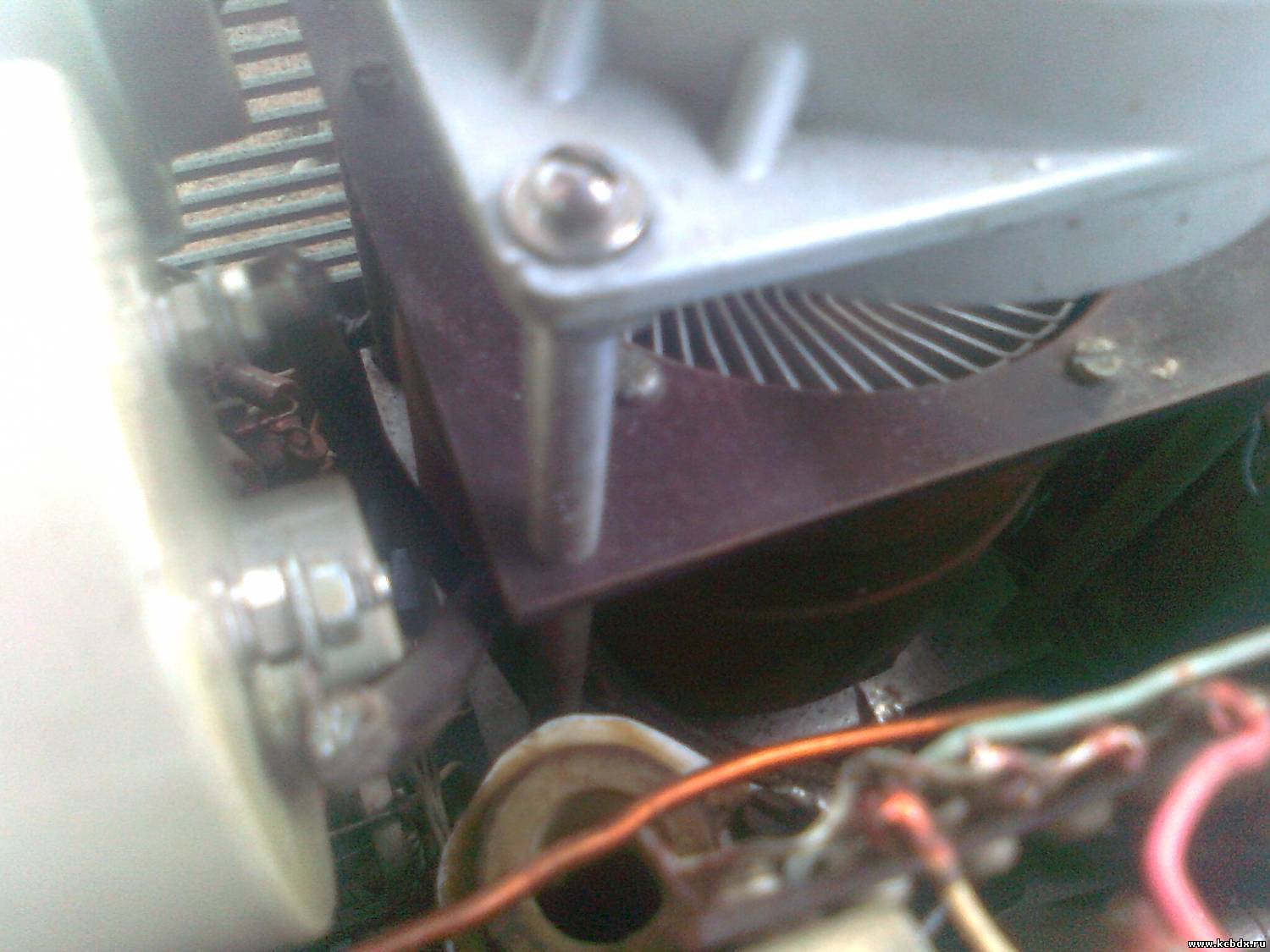

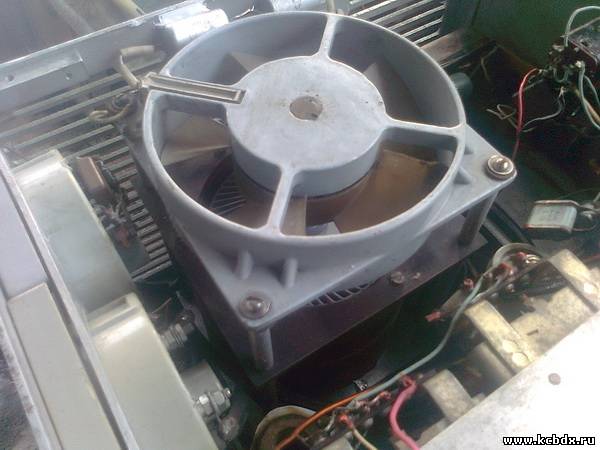

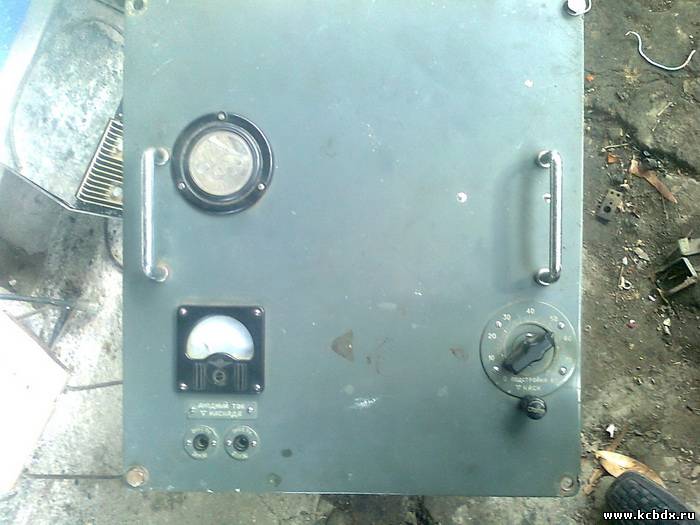

| Поменял на усилителе лампу ГУ-46 на ГУ-81М так как первая оказалась бракованной.Мучался, мучался я с ней всё лето и так и ничего путного не вышло, краснела зараза.Потом когда отключил вход лампы и полностью п-контур , оказалось , что она и в этом состоянии краснеет.
PS.При анодном напряжении +3000в. , сетке второй +680в, анодном токе 390мла и при подачи на вход лампы 10 вт, выходная мощность зафиксирована чуть больше 700вт, сеточный ток присутствует в районе 1.7мла.На вход лампы больше 10вт не подавал, лампа новая пусть пройдёт обкатку.
