«РОССИЙСКАЯ» СЕТКА В "СВ" РАДИОСТАНЦИИ
Источник: журнал «Радио», 2000, № 9, с. 64

Большинство мобильно-базовых "СВ" радиостанций не имеют «российской» сетки частот (она на 5 кГц ниже, чем «европейская»). По этой причине их приходится дорабатывать, используя программные возможности микропроцессора [1] либо изменяя его тактовую частоту. Последний способ применяется в основном для 40-канальных трансиверов (в этой публикации он не рассматривается).

Типовая «программная» доработка предполагает после переключения выводов микропроцессора его перезапуск. Для коммутации выводов обычно задействуют имеющийся орган управления, отказываясь от его штатной функции, или вводят дополнительный. Сброс происходит путем отключения радиостанции с последующим ее включением. При этом подпитка внутренней памяти микропроцессора должна быть отключена.

Такая доработка очень проста, однако сама процедура доступа в другой частотный стандарт получается слишком обременительной, поскольку состоит из трех (!) манипуляций. Таким образом, пользователь, единожды сэкономив на доработке, в дальнейшем постоянно испытывает досадное неудобство при переходе из «пятерок» в «нули» и обратно.


Разработанный автором вариант реализует технические решения, которые устраняют рутину, обеспечивая оперативность и комфорт при работе. Преимущества предлагаемого варианта очевидны. Переключение из европейского стандарта в российский и обратно осуществляется просто и удобно – с тангенты при одновременном нажатии кнопок PTT и DWN. Время доступа в другой частотный стандарт – менее 0,5 с. Предусмотрен двухцветный светодиодный индикатор (европейский стандарт – зеленое свечение, российский – красное). Все функции радиостанции (включая РА) сохраняются. Технология доработки щадящая (не перерезается ни один печатный проводник). Использована доступная и дешевая элементная база. Способ можно применить ко многим радиостанциям.

При доработке в трансивер устанавливают модуль управления, выводы которого припаивают к определенным точкам платы. Светодиод размещают на передней панели либо в светозащитном коробе за ЖК-дисплеем.

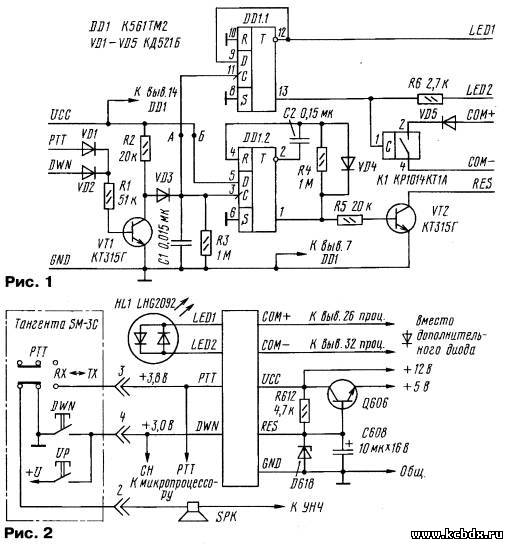

Схема модуля управления показана на рис. 1. На элементах VD1, VD2, R1, VT1, R2 собран декодер команды на переключение частотных стандартов. Диод VD3, конденсатор С1 и резистор R3 выполняют функцию защиты от дребезга кнопок. Триггер DD1.1 фиксирует включенный режим. Ключ К1 коммутирует необходимые выводы процессора радиостанции в соответствии с выбранным режимом. На триггере DD1.2 и элементах С2, R4, VD4 собран одновибратор, формирующий импульс сброса микропроцессора.

В качестве примера рассмотрим работу модуля совместно с популярной радиостанцией Yosan JC-2204 (рис. 2). В режиме приема на входах PTT и DWN присутствует напряжение +3,0…3,8 В. Благодаря этому транзистор VT1 открыт и на его коллекторе низкий уровень.

При одновременном нажатии кнопок [PTT+DWN] оба входа замыкаются на общий провод, транзистор VT1 закрывается, а на его коллекторе возникает высокий уровень. Раздельное нажатие кнопок не влияет на состояние устройства, а их одновременное нажатие не приводит к аварийной ситуации для микропроцессора.

Пройдя цепь защиты от дребезга, положительный перепад напряжения поступает на входы С триггеров DD1.1 и DD1.2. Триггер DD1.1 управляет ключом К1, который, в свою очередь, осуществляет электронную коммутацию выводов микропроцессора, активирующих «российскую» сетку частот. Фактически выходы СОМ+ и СОМ– подключаются вместо конфигурационного диода, устанавливаемого при типовой доработке. Ключ К1 содержит полевой n-канальный транзистор с изолированным затвором, что обеспечивает хорошую развязку между цепями управления и коммутации.

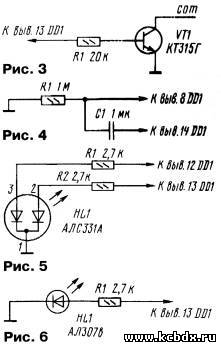

Если выводы микропроцессора должны коммутироваться на общий провод (например, в радиостанциях Alan 78/48 Plus это выводы 17 и 18), то ключ целесообразно собрать на биполярном n-p-n транзисторе (рис. 3). При этом выводы 17 и 18 процессора объединяют и подключают к коллектору транзистора VT1 (СОМ).

Двухцветный светодиод HL1 подключен к прямому и инверсному выходам триггера DD1.1, поэтому при каждом переключении триггера напряжение на индикаторе меняет полярность на обратную, что обеспечивает попеременно зеленое или красное свечение индикатора. Резистор R6 ограничивает вытекающий и втекающий токи микросхемы до безопасного уровня.

Триггер DD1.2 включен по схеме одновибратора и формирует на прямом выходе прямоугольный импульс положительной полярности длительностью 100 мс для автоматического сброса микропроцессора. Импульс поступает на базу транзистора VT2 и открывает его. На выходе RES возникает низкий уровень. Открытый транзистор VT2 замыкает на общий провод базу транзистора Q606 [4], он закрывается. При этом питание микропроцессора прерывается на время действия импульса, обеспечивая его перезапуск.

Если необходимо, можно предоставить приоритет «европейской» сетке при включении радиостанции. Для этого нужно добавить цепь начальной установки триггера DD1.1 (рис. 4).

Учитывая дефицит свободного пространства внутри трансиверов, следует применять малогабаритные радиоэлементы. Микросхему DD1 вполне заменит К564ТМ2 или К176ТМ2. Ключ К1 – КР1064КТ1А, КР1064КТ1В либо транзистор серии КП501 с буквенными индексами А или Б. VT1 и VT2 – любые маломощные n-p-n транзисторы с коэффициентом усиления больше 50. Диоды подойдут любые из серий КД522, КД503, Кд510, КД102, 1N4148. Конденсаторы – керамические КМ или импортные аналоги. Резисторы – МЛТ или С2-33 мощностью 125 Вт.

В качестве индикатора HL1 применен импортный двухцветный светодиод диаметром 3 мм с двумя выводами LHG2092, однако его заменят отечественные КИПД45, КИП18,КИП29. Если в наличии окажется двухцветный трехвыводной светодиод АЛС331А, то его можно включить по схеме, представленной на рис. 5. Наконец, допустимо использовать любой одноцветный светодиод, например, АЛ307Б (рис. 6), но при этом будет индицироваться только «российская» сетка.

Конструктивно-технологическое оформление устройства зависит от топологии конкретной радиостанции и возможностей радиолюбителя. В авторском варианте оно собрано методом навесного монтажа и после тестирования залито компаундом в форме модуля размерами 45х20х15 мм с гибкими выводами (рис. 7). Это не претендует на рекорд в миниатюризации, однако позволило установить модуль в достаточно компактную радиостанцию Yosan JC-2204. Проблемы тем более не возникнут в случае применения печатного или поверхностного монтажа.

Если использованы исправные детали, соблюдены меры защиты от статического электричества, а устройство собрано и подключено к радиостанции без ошибок, оно начинает работать сразу и налаживании не нуждается.

Правда, возможен случай, когда микропроцессор не будет успевать сбрасываться за 100 мс. Тогда следует применить конденсатор С2 емкостью 0,22…0,47 мкФ, что увеличит длительность импульса сброса и обеспечит корректный запуск программы. Но прежде необходимо убедиться в отсутствии подпитки микропроцессора в обход стабилизатора питания +5 В. Обычно на фирмах для этого удаляют SMD-перемычку R635.

А как быть, если построение и режимы цепей PTT и DWN отличаются от схемы на рис. 2? В этом случае переключение сеток организуют с помощью не фиксируемой кнопки на замыкание, установив ее в удобном месте трансивера. Лучшими являются импортные кнопки: тактовая SWT и миниатюрная PSM. Кнопку подключают к точкам А и Б модуля управления (см. рис. 1), при этом элементы VD1-VD3, VT1, R1, R2 надо исключить.

ЛИТЕРАТУРА

1. Груздев А. Расширение возможностей радиостанции Alan 48+. – Радио, 1998, № 11, с. 61.

2. Ефремов В. Введение российской сетки частот в импортные "СВ" радиостанции. – Радио, 1999, № 9, с. 66.

3. Виноградов Ю. Микрофонная гарнитура для радиостанции Yosan-2204. – Радио, 1999, № 10, с. 61.

4. Mobile CB Transceiver JC-2204. User’s Manual. Jaeil Engineering Co. Ltd.

5. Бирюков С. Цифровые устройства на МОП-интегральных микросхемах. – М.: Радио и связь, 1990.
