Усилители
50KCB001Дата: Пятница, 15.10.2010, 14:13 | Сообщение # 31
Генералиссимус
Группа: Администраторы
Сообщений: 5391
Репутация: 10001
Статус: Online
Почему не спрашиваете, сколько мощи, у того, что QRP?
Боитесь спрашивать стоя, могу предложить кресло...

Прикрепления: 4281127.jpg(15.6 Kb)

308KCB102Дата: Пятница, 15.10.2010, 17:03 | Сообщение # 32
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
Тяжело с ходу сказать smile Больше 1 кГ думаю он не выдает, просто еще мы не знаем на какой он лампочке. biggrin

Прикрепления: 3727159.jpg(100.5 Kb)

50KCB001Дата: Пятница, 15.10.2010, 17:14 | Сообщение # 33
Генералиссимус
Группа: Администраторы
Сообщений: 5391
Репутация: 10001
Статус: Online
Нет смысла гадать на кофейной гуще - ТРИ КИЛОГРАММА!!!

Вот так вот ребята, а мы уже и не знаем, куда еще выше задирать свой нос со 100 вт.... -(((
Я всегда говорю, самая лучшая антенна, это усилитель. Кусок любой проволоки на крышу и вперед!

Прикрепления: 2286932.jpg(50.3 Kb)

308KCB102Дата: Пятница, 15.10.2010, 18:21 | Сообщение # 34
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
Какая лампочка?

Прикрепления: 0371442.jpg(61.1 Kb)

50KCB001Дата: Пятница, 15.10.2010, 18:27 | Сообщение # 35
Генералиссимус
Группа: Администраторы
Сообщений: 5391
Репутация: 10001
Статус: Online

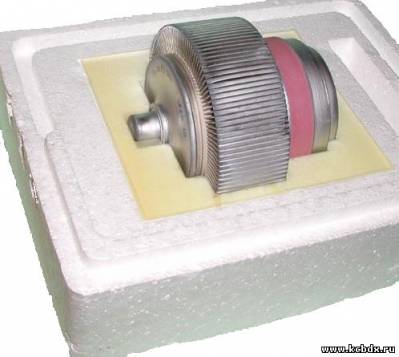

Это 78-я! Она Родимая, Она... biggrin

Прикрепления: 8421584.jpg(29.1 Kb)

50KCB001Дата: Понедельник, 01.11.2010, 13:18 | Сообщение # 36
Генералиссимус
Группа: Администраторы
Сообщений: 5391
Репутация: 10001
Статус: Online
Это мой старенький усилитель на ГУ-43Б для серьезных экспедиций...
Блок питания усилителя собран в отдельном корпусе

Внешний вид аппарата немного устарел, но это не главное, главное как он работает...

Прикрепления: 7063496.jpg(187.0 Kb)

50KCB001Дата: Понедельник, 01.11.2010, 13:21 | Сообщение # 37
Генералиссимус
Группа: Администраторы
Сообщений: 5391
Репутация: 10001
Статус: Online
А это вид усилителя сверху, без верхней крышки.

Аппарат верой и правдой служил и служит уже не один десяток лет. Если аппарат сделан мастером, он будет долго и долго надежно служить.

Прикрепления: 8890754.jpg(283.0 Kb)

308KCB102Дата: Понедельник, 01.11.2010, 17:53 | Сообщение # 38
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
Хочу переделать один усилитель, который забрал у одного радиолюбителя. Люблю делать по своему, тем более что он был сделан на "скорую руку".

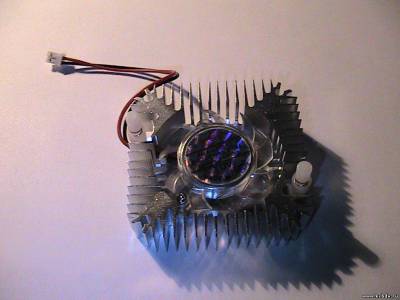

В качестве охлаждения решил попробовать вот такие "штучки"

Посмотрим что из этого выйдет...

Прикрепления: 9102434.jpg(209.1 Kb) · 5994262.jpg(62.5 Kb) · 7397479.jpg(362.6 Kb) · 4228480.jpg(367.5 Kb)


Сообщение отредактировал timur - Понедельник, 01.11.2010, 17:55

50KCB001Дата: Понедельник, 01.11.2010, 20:36 | Сообщение # 39
Генералиссимус
Группа: Администраторы
Сообщений: 5391
Репутация: 10001
Статус: Online
Хороший транзистор, на него можно подавать 24-28 вольт. Однотактный усилитель на таком транзисторе запросто отдает 100вт, двухтактный отдает порядка 250вт и даже чуть больше. У меня работает такой усилитель уже более 6-ти лет от 13.8в и отдает около 100вт в антенну.

Прикрепления: 9611719.jpg(5.7 Kb)

308KCB102Дата: Вторник, 02.11.2010, 04:57 | Сообщение # 40
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
Ждем фоты Игорь. smile
Я его пробовал включать, работает, но греются хорошо транзисторы. Радиатор видать мощный нужен. Думаю совместно с хорошим радиатором кулеры внесут еще дополнительное охлождение.

Прикрепления: 3384429.jpg(55.9 Kb)

50KCB001Дата: Вторник, 02.11.2010, 08:10 | Сообщение # 41
Генералиссимус
Группа: Администраторы
Сообщений: 5391
Репутация: 10001
Статус: Online
Тимур! У меня в машине усилитель на 2-х КТ971А грелся так, что сначала стали отпаиваться от нагревания и отваливаться конденсаторы, а потом потрескались и рассыпались ферритовые кольца выходного трансформатора. Конденсаторы, то ладно, припаяли высокотемпературным припоем и все. А вот с ферритовыми колечками намучился, в запасе не было колец подходящего размера...
На вход усилителя я подавал 25 вт (PRESIDENT "GEORGE" и PRESIDENT "LINCOLN"), работал в FM и SSB, на "СВ" и на 10-ти метровом "КВ" диапазоне. Использовал автомобильную антенну "TRACKER - 14"

PS. Все это происходило при включенном на обдув, приличного размера, вентиляторе от компьютера...

Прикрепления: 4216330.jpg(45.1 Kb)

308KCB102Дата: Вторник, 02.11.2010, 09:05 | Сообщение # 42
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 1
Статус: Offline
Ну понятно! Круто тогда! А я пощупал, думаю нифига они греются, мож что не правильно в нем и выключил. Потом по характеристикам в справочнике глянул и понял что это их работа. Просто удевляешся как такие маленькие, а греют как...

Прикрепления: 2464831.jpg(11.8 Kb)

50KCB001Дата: Четверг, 04.11.2010, 20:56 | Сообщение # 43
Генералиссимус
Группа: Администраторы
Сообщений: 5391
Репутация: 10001
Статус: Online
Тимур! На главной странице сайта можно посмотреть фото моего рабочего усилителя на 2-х КТ971А. Я брал в экспедицию свой боекомплект - импульсный блок питания(внизу), Майком ЕМ 27D(сверху под целлофаном) и сзади Майкома, на блоке питания расположен усилитель, а сверху усилителя стоит кулер... Да не туда смотришь, это антенна, а аппаратура вот - стоит на земле, видишь? biggrin

PS. У КТ971А рабочая температура больше 100 градусов!!! Где-то градусов 130-ть по моему... Ты думаешь зачем мы с собой в экспедицию брали целый чугунок яиц? Правильно, чтобы жарить на моем усилителе...

Прикрепления: 0184296.jpg(51.0 Kb)

SergeДата: Пятница, 12.11.2010, 17:32 | Сообщение # 44
Рядовой
Группа: Пользователи
Сообщений: 1
Репутация: 0
Статус: Offline
А сколько у Вас в лицензии (если таковая имеется), разрешено мощности иметь?

Прикрепления: 5932297.jpg(113.8 Kb)

50KCB001Дата: Суббота, 13.11.2010, 05:35 | Сообщение # 45
Генералиссимус
Группа: Администраторы
Сообщений: 5391
Репутация: 10001
Статус: Online
В лицензии неразборчиво написано, посмотрите, может Вы чего разберете...

Serge! Народ в очереди волнуется и спрашивает - с какой целью интересуетесь? ((( biggrin )))

Прикрепления: 0239701.gif(8.9 Kb)
