Форум » КВ связь » Разное » Лампочки (Рогатые и безрогие, стеклянные и керамические...)
Лампочки
50KCB001Дата: Вторник, 23.11.2010, 21:11 | Сообщение # 61
Генералиссимус
Группа: Администраторы
Сообщений: 7687
Репутация: 10001
Статус: Offline
ГУ 72

Прикрепления: 0140776.jpg (20.8 Kb)

50KCB001Дата: Среда, 24.11.2010, 15:02 | Сообщение # 62
Генералиссимус
Группа: Администраторы
Сообщений: 7687
Репутация: 10001
Статус: Offline
На сайте www.TEHNODOKA.RU есть техническая документация и цоколевка многих ламп, если Вас это интересует...

Генераторные лампы предназначены для генерирования и усиления колебаний высокой частоты в передающих устройствах. Генераторные лампы разделяются на собственно генераторные и модуляторные. Первые применяются в генераторных или усилительных каскадах, а вторые — для модуляции высокочастотных колебаний. Модуляторные лампы по режиму работы относятся к мощным усилительным лампам низкой частоты. "Генераторными лампами являются триоды, тетроды и пентоды, а модуляторными — в основном триоды. Для наиболее высоких частот УКВ диапазона применяются сдвоенные лампы с экранирующими сетками. Это по существу две лампы в одном баллоне с разделительным экраном между ними. Такие лампы предназначены, главным образом, для работы в двухтактной схеме. В большинстве случаев генераторные лампы по сравнению с приемно-усилительными имеют большие размеры электродов и более высокие анодные напряжения. Модуляторные лампы широко применяются в качестве мощных усилителей низкой частоты в радиотрансляционных узлах малой мощности и в специальной аппаратуре.

Обозначения генераторных ламп состоят из трех элементов.

Первый элемент — буквы, указывающие назначение лампы:
для ламп, работающих в диапазонах частот до 25 Мгц,— буквы ГК;
для ультракоротковолновых волн (25-600 Мгц) — ГУ;
для дециметровых и сантиметровых волн (частоты выше 600 Мгц) — ГС;
для импульсных генераторных ламп — ГИ;
для модуляторных — ГМ;
для модуляторных ламп, работающих в импульсных режимах — ГМИ.

Вторым элементом обозначения является номер лампы.

Третьим - буква, указывающая род охлаждения (А — принудительное водяное охлаждение, Б — воздушное). Для ламп с естественным охлаждением третий элемент отсутствует.

Прикрепления: 0915425.jpg (32.1 Kb)

50KCB001Дата: Суббота, 27.11.2010, 16:18 | Сообщение # 63
Генералиссимус
Группа: Администраторы
Сообщений: 7687
Репутация: 10001
Статус: Offline

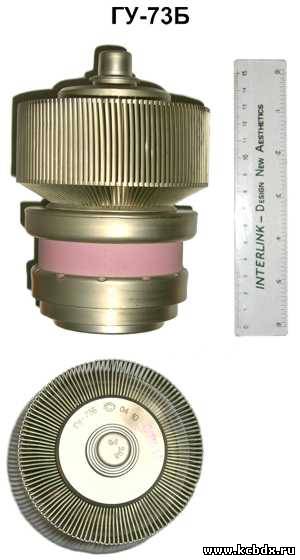

Прикрепления: 5222971.jpg (17.5 Kb) · 4599679.jpg (151.3 Kb)

50KCB001Дата: Понедельник, 21.02.2011, 12:09 | Сообщение # 64
Генералиссимус
Группа: Администраторы
Сообщений: 7687
Репутация: 10001
Статус: Offline
"Товарищь" - сам, в своей мастерской, делает радиолампы!!!

www.lobzik.pri.ee/modules/news/article.php?storyid=971

Настоятельно рекомендую посмотреть!

Прикрепления: 9291293.jpg (20.4 Kb)

kolychkaДата: Суббота, 19.11.2011, 22:37 | Сообщение # 65
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Репутация: 0
Статус: Offline
Современная 6П3С

Прикрепления: 2171060.jpg (100.5 Kb)

LeonidДата: Пятница, 25.11.2011, 12:08 | Сообщение # 66
Рядовой
Группа: Пользователи
Сообщений: 1
Репутация: 0
Статус: Offline
6П3С-Е Это правильно.

kolychkaДата: Четверг, 16.02.2012, 19:24 | Сообщение # 67
Генерал-лейтенант
Группа: Пользователи
Сообщений: 602
Репутация: 0
Статус: Offline
Какие красивые кварцы в стеклянной оболочке я нашёл в своих закромах









Прикрепления: 0847914.jpg (177.1 Kb) · 8093327.jpg (153.8 Kb) · 1821888.jpg (181.1 Kb) · 4906307.jpg (182.5 Kb) · 3980548.jpg (284.6 Kb)
