Усилители
kolychkaДата: Понедельник, 06.06.2011, 23:46 | Сообщение # 16
Генерал-лейтенант
Группа: Пользователи
Сообщений: 593
Репутация: 0
Статус: Offline
А вот этот прибор Alpha 4500 Series SWR Wattmeters.

Онстоит $945.00, цена среднего класса трансивера.
Измеряет мощность от 200 милливатт до 3-х киловатт.
Диапазон 160-10 метров.




Прикрепления: 1628984.jpg(37.7 Kb) · 6196145.gif(79.0 Kb)

kolychkaДата: Пятница, 02.03.2012, 20:10 | Сообщение # 17
Генерал-лейтенант
Группа: Пользователи
Сообщений: 593
Репутация: 0
Статус: Offline
Новый Китайский усилитель Chinese Linear Amplifier “2011DX-a” , 2000 ватт, FU-728F на выходе.

FU-728FU - мощный металло-керамический тетрод китайской разработки . По характеристикам и конструкции лампа напоминает 4СХ1500 ,
это что-то похожее на ГУ-91Б , ресурс у этой лампы очень большой. 12000 часов непрерывного излучения с мощностью 1000 ватт.
Усилитель с автотюнером будет стоить 5500 USD. В цену включена доставка в любую точку мира.










Прикрепления: 1896577.jpg(124.3 Kb) · 8671890.jpg(105.4 Kb) · 1994266.jpg(117.0 Kb) · 4110247.jpg(185.1 Kb) · 2061552.jpg(149.6 Kb)

kolychkaДата: Пятница, 02.03.2012, 20:21 | Сообщение # 18
Генерал-лейтенант
Группа: Пользователи
Сообщений: 593
Репутация: 0
Статус: Offline
Остальные потроха





Прикрепления: 6582877.jpg(139.2 Kb) · 8278331.jpg(103.4 Kb) · 4334322.jpg(60.6 Kb)

kolychkaДата: Понедельник, 13.01.2014, 12:29 | Сообщение # 19
Генерал-лейтенант
Группа: Пользователи
Сообщений: 593
Репутация: 0
Статус: Offline
PT-8000 1квт  1.8-70МГц

Прикрепления: 6657282.jpg(113.2 Kb)

kolychkaДата: Суббота, 25.01.2014, 02:57 | Сообщение # 20
Генерал-лейтенант
Группа: Пользователи
Сообщений: 593
Репутация: 0
Статус: Offline

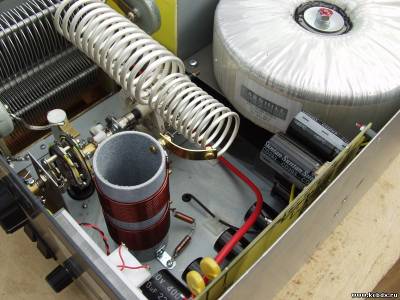

CHALLENGER  1.8-29.7MHz 1500w на лампе ГС-35б









Прикрепления: 7945687.jpg(110.9 Kb) · 3117516.jpg(92.7 Kb) · 3083330.jpg(125.1 Kb) · 9438653.jpg(111.6 Kb) · 6993019.jpg(194.9 Kb)

kolychkaДата: Четверг, 24.01.2019, 21:07 | Сообщение # 21
Генерал-лейтенант
Группа: Пользователи
Сообщений: 593
Репутация: 0
Статус: Offline
Новый усилитель от FlexRadio на двух новых транзисторах.

160 – 6M Ham Bands
RF Power Output: 1500W (ICAS), 2000W
Transistors: MRF-1K50H x 2



Прикрепления: 0596275.png(123.8 Kb) · 9609030.png(202.5 Kb)

50KCB001Дата: Четверг, 12.09.2019, 23:50 | Сообщение # 22
Генералиссимус
Группа: Администраторы
Сообщений: 6502
Репутация: 10001
Статус: Offline
ACOM 2000 КВ усилитель мощности.

  • 1.8-28 MHz

  • PEP: 2000 ватт (ssb, cw)

  • Ламповый каскад на двух ГУ-74Б (4CX800A)

  • QSK

  • Полностью автоматический

  • Удобная система настройки с выносным пультом. Отображает 20 разных параметров

  • Европейская версия. Новый пульт управления в комплекте.

  • Транспортный вес: 36 кг. (две упаковки)

  • Гарантия: 2 года



Прикрепления: 2610524.jpg(42.7 Kb)

50KCB001Дата: Понедельник, 26.09.2022, 22:47 | Сообщение # 23
Генералиссимус
Группа: Администраторы
Сообщений: 6502
Репутация: 10001
Статус: Offline
Технические характеристики КВ усилителя мощности BURST-2000A

Выходная мощность: 1.8 - 30 МГц - 2400 Вт PEP (SSB и CW) 50 - 54 МГц - 1200 Вт
Все диапазоны HF, включая полосы WARC и 6 метров
Номинальная входная мощность: 15 Вт
Напряжение сети 230 В переменного тока
ЖК-дисплей
Управление по Ethernet
Современный дизайн
Интуитивно понятное меню

Все виды защит:
- КСВ
- перегрузка по току
- защита от перегрева
- превышение входной мощности
- защита от ошибки переключения диапазона (LPF Error)

Допустимые условия эксплуатации:
- Рабочий интервал температур: -10°C (антифриз) +40°C
- Относительная влажность воздуха до 95% (при 35°С)

Габариты устройства (без выступающих частей) - 395 х 353 х 153 мм. Вес- 18 кг.

Цветной TFT дисплей с диагональю 4.3 дюйма (95 х 53 мм), разрешением 480 х 272 пикселей и 24-х битным цветом
Есть возможность дистанционного управления через Ethernet (опция)
Оператор способен отслеживать все основные характеристики рабочего режима в цифровой форме
Статистика отказов – в энергонезависимой памяти хранится подробная информация о всех нештатных ситуациях УМ
Современные схемы защиты обеспечивают целостность электрических цепей устройства
Легок и компактен относительно своей мощности
Подходит для совместного использования с любым трансивером
Управляется стандартными сигналами. Включение режима передачи (PTT) осуществляется подачей нуля.
Номинальная мощность на РЧ вход устройства 15 Вт
Выход трансивера хорошо согласован с широкополосным входом.
Уровень КСВ находится на отметке 1.2:1 в диапазоне 1.8 - 54 МГц без каких либо регулировок
Автоматическое управление трансивером посредством CAT протокола. УМ непрерывно контролирует
рабочую частоту и производит изменение диапазонов
Встроенный частотомер, декодер диапазонов, а также подключения AUX, в случае неиспользования
САТ соединения определит частоту и позволит усилителю корректно управлять рабочим диапазоном
Полевые транзисторы типа MRF1K50H (MOSFET) способны выдерживать высокие уровни
рассогласования по выходу (высокое значение КСВ)
Исключительная электромагнитная совместимость с разными по чувствительности
агрегатами, позволяет подключаться практически к любым устройствам
Добротная защита от бросков тока и автоматическая компенсация реактивной мощности
достигается благодаря качественному импульсному блоку питания
Диапазон входного напряжения (85-300 В)


Прикрепления: 1998619.jpg(94.6 Kb)

50KCB001Дата: Вторник, 27.09.2022, 04:14 | Сообщение # 24
Генералиссимус
Группа: Администраторы
Сообщений: 6502
Репутация: 10001
Статус: Offline

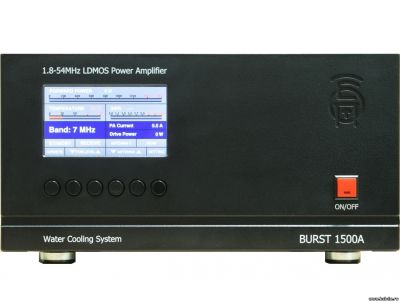

Технические характеристики КВ усилителя мощности BURST-1500A

Выходная мощность: 1.8 - 30 МГц - 1600 Вт PEP (SSB и CW) 50 - 54 МГц - 900 Вт

Все диапазоны HF, включая полосы WARC и 6 метров
Номинальная входная мощность: 15 Вт
Напряжение сети 230 В переменного тока
ЖК-дисплей
Управление по Ethernet
Современный дизайн
Интуитивно понятное меню

Все виды защит:
- КСВ
- перегрузка по току
- защита от перегрева
- превышение входной мощности
- защита от ошибки переключения диапазона (LPF Error)

Допустимые условия эксплуатации:
- Рабочий интервал температур: -10°C (антифриз) +40°C
- Относительная влажность воздуха до 95% (при 35°С)

Габариты устройства (без выступающих частей - 310 х 353 х 153 мм. Вес - 15 кг.

Усилитель очень прост в управлении. При помощи экранного меню, с настройками справится даже новичок радиолюбитель
Цветной TFT дисплей с диагональю 4.3 дюйма (95 х 53 мм), разрешением 480 х 272 пикселей и 24-х битным цветом
Есть возможность дистанционного управления через Ethernet (опция)
Оператор способен отслеживать все основные характеристики рабочего режима в цифровой форме
Статистика отказов – в энергонезависимой памяти хранится подробная информация о всех нештатных ситуациях УМ
Современные схемы защиты обеспечивают целостность электрических цепей устройства
Легок и компактен относительно своей мощности
Подходит для совместного использования с любым трансивером
Управляется стандартными сигналами.
Включение режима передачи (PTT) осуществляется подачей нуля.
Номинальная мощность на РЧ вход устройства 15 Вт
Выход трансивера хорошо согласован с широкополосным входом.
Уровень КСВ находится на отметке 1.2:1 в диапазоне 1.8 - 54 МГц без каких либо регулировок
Автоматическое управление трансивером посредством CAT протокола.
УМ непрерывно контролирует рабочую частоту и производит изменение диапазонов
Встроенный частотомер, декодер диапазонов, а также подключения AUX, в случае неиспользования САТ
соединения определит частоту и позволит усилителю корректно управлять рабочим диапазоном
Полевые транзисторы типа MRFX1K80H (MOSFET) способны выдерживать высокие уровни
рассогласования по выходу (высокое значение КСВ)
Исключительная электромагнитная совместимость с разными по чувствительности
агрегатами, позволяет подключаться практически к любым устройствам
Добротная защита от бросков тока и автоматическая компенсация реактивной мощности
достигается благодаря качественному импульсному блоку питания
Диапазон входного напряжения (85-300 В)


Прикрепления: 2114367.jpg(116.4 Kb)

50KCB001Дата: Вторник, 27.09.2022, 21:44 | Сообщение # 25
Генералиссимус
Группа: Администраторы
Сообщений: 6502
Репутация: 10001
Статус: Offline
Технические характеристики КВ усилителя мощности BURST-1000A

Выходная мощность: 1.8 - 30 МГц - 1200 Вт PEP (SSB и CW) 50 - 54 МГц - 700 Вт

Все диапазоны HF, включая полосы WARC и 6 метров
Номинальная входная мощность: 15 Вт
Напряжение сети 230 В переменного тока
ЖК-дисплей
Управление по Ethernet
Современный дизайн
Интуитивно понятное меню

Все виды защит:
- КСВ
- перегрузка по току
- защита от перегрева
- превышение входной мощности
- защита от ошибки переключения диапазона (LPF Error)

Допустимые условия эксплуатации^
- Рабочий интервал температур: -10°C (антифриз) +40°C
- Относительная влажность воздуха до 95% (при 35°С)

Габариты устройства (без выступающих частей - 310 х 353 х 153 мм. Вес - 15 кг.

Усилитель очень прост в управлении.
При помощи экранного меню, с настройками справится даже новичок радиолюбитель
Цветной TFT дисплей с диагональю 4.3 дюйма (95 х 53 мм),
разрешением 480 х 272 пикселей и 24-х битным цветом
Есть возможность дистанционного управления через Ethernet (опция)
Оператор способен отслеживать все основные характеристики рабочего режима в цифровой форме
Статистика отказов – в энергонезависимой памяти хранится подробная информация о всех нештатных ситуациях УМ
Современные схемы защиты обеспечивают целостность электрических цепей устройства
Легок и компактен относительно своей мощности
Подходит для совместного использования с любым трансивером
Управляется стандартными сигналами. Включение режима передачи (PTT) осуществляется
подачей нуля. Номинальная мощность на РЧ вход устройства 15 Вт
Выход трансивера хорошо согласован с широкополосным входом. Уровень КСВ
находится на отметке 1.2:1 в диапазоне 1.8 - 54 МГц без каких либо
регулировок
Автоматическое управление трансивером посредством CAT протокола.
УМ непрерывно контролирует рабочую частоту и производит изменение диапазонов
Встроенный частотомер, декодер диапазонов, а также подключения AUX,
в случае неиспользования САТ соединения определит частоту и позволит
усилителю корректно управлять рабочим диапазоном
Полевые транзисторы типа MRF1K50H (MOSFET) способны выдерживать высокие
уровни рассогласования по выходу (высокое значение КСВ)
Исключительная электромагнитная совместимость с разными по чувствительности
агрегатами, позволяет подключаться практически к любым устройствам
Добротная защита от бросков тока и автоматическая компенсация реактивной мощности
достигается благодаря качественному импульсному блоку питания

Диапазон входного напряжения (85-300 В)

Прикрепления: 1457092.jpg(124.5 Kb)
