Форум » КВ связь » Трансиверы » Трансиверы
Трансиверы
kolychkaДата: Воскресенье, 08.09.2013, 22:29 | Сообщение # 31
Генерал-лейтенант
Группа: Пользователи
Сообщений: 593
Репутация: 0
Статус: Offline
ICOM x3

Прикрепления: 0298784.jpg(53.6 Kb)

kolychkaДата: Воскресенье, 08.09.2013, 22:45 | Сообщение # 32
Генерал-лейтенант
Группа: Пользователи
Сообщений: 593
Репутация: 0
Статус: Offline
ICOM 7100



AM/FM/WFM/SSB/CW/RTTY/DV (D-Star)
10-160 m + WARC/6 m/(70 MHz)/2 m/70 cm
100/100/(50 W)/50/35 W
IF-DSP. Touch-screen
2012г.
Прикрепления: 6883160.jpg(87.1 Kb)


Сообщение отредактировал kolychka - Воскресенье, 08.09.2013, 22:48

50KCB027Дата: Понедельник, 16.09.2013, 15:33 | Сообщение # 33
Рядовой
Группа: Пользователи
Сообщений: 8
Репутация: 0
Статус: Offline
А у меня скромненько пока что!!! Вот что есть!!!

Прикрепления: 3408433.jpg(135.3 Kb) · 7657738.jpg(136.8 Kb)

50KCB001Дата: Суббота, 01.11.2014, 22:08 | Сообщение # 34
Генералиссимус
Группа: Администраторы
Сообщений: 6197
Репутация: 10001
Статус: Online
ICOM IC-7850!!! В ЧЕСТЬ 50-ти ЛЕТИЯ ФИРМЫ ICOM...
Модель Icom IC-7850 будет выпущен по всему миру в ограниченной серии, а именно всего 150 штук.




Лимитированное издание на базе IC-7800. DDS cинтезатор устанавливает новый стандарт для фазового шума с - 150dBc/Гц при 10 кГц смещением и - 140dBc/Гц. со смещением 1 кГц. Новый трансивер оснащен руфинг фильтром с полосой 1,2 кГц.



По сравнению с IC-7800 у IC-7850 будет много общего с текущей верхней строчкой Icom - IC-7800. Хотя, используется подобный макет, но интерфейс и платформа, схемотехника, детали и I/O интерфейсы будут улучшены. Схема также переработана, чтобы иметь лучшие в этом виде показатели 1-й класс LO фазового шума и RMDR показатели теперь улучшены на 20 дБ по сравнению с IC-7800. Радио имеет красивый косметический вид, золотистый цвет циферблатов, кнопок и боковых полос. Передняя панель выполнена потрясающим глубоким и чистым черным цветом piano Black и специально механически обработана анодированным алюминием черная / золотая шкала настройки. Каждая модель имеет особый, к 50-летию, серийный номер, указанный вверху с подписью господина Inoue.



• Лучший показатель отрасли, 1-й класс LO Phases noise figure (фазовый уровень шума, улучшение около 20 дБ на 1 кГц смещения)
• RMDR performance at 14.2MHz with 1kHz offset, CW Mode: 101dB (roofing filter: 3kHz, IF BW: 500Hz)
• Добавлены порты USB/500kHz совместимые

Дальнейшие улучшения, по сравнению с текущей моделью IC-7800, функций и возможностей находятся в стадии рассмотрения
и будут утверждены и представлены позднее.
Прикрепления: 6692965.jpg(89.5 Kb) · 2334968.jpeg(86.8 Kb) · 5287271.jpg(69.1 Kb) · 0882951.jpg(32.0 Kb)

50KCB001Дата: Среда, 26.09.2018, 11:11 | Сообщение # 35
Генералиссимус
Группа: Администраторы
Сообщений: 6197
Репутация: 10001
Статус: Online
Трансиверы становятся всё меньше и меньше....

FX-4 Transceiver

DC 11V-14VFrequency range:


1 BAND: 7.000.00MHZ-7.300.00MHZ
2 BAND: 14.000.00MHZ-14.350.00MHZ
3 BAND: 10.000.00MHZ-10.150.00MHZ
4 BAND: 18.060.00MHZ-18.168.00MHZ
Work mode: USB/LSB/CW
Receiver sensitivity: -128DB
Frequency power:
40M/5W
30M/5W
20M/5W
17M/5W
IF Frequency: 9MHZ BW: -2.6KHZ DSP: 300Hz-2.2KHz

Прикрепления: 4123593.jpg(60.1 Kb)

kolychkaДата: Воскресенье, 03.03.2019, 11:51 | Сообщение # 36
Генерал-лейтенант
Группа: Пользователи
Сообщений: 593
Репутация: 0
Статус: Offline
Трансиверы становятся меньше, но не все, некоторые растут как на дрожжах и сильно кусаются.Но какое у меня было удивления, когда я на просторах си-бишного диапазона встретил товарища на этом монстре и он мне сказал, что их здесь три оператора кто работает на KENWOOD TS-990S.Вот это молодцы!!!

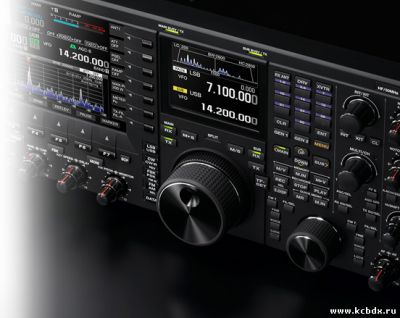

Прикрепления: 8863886.jpg(257.0 Kb) · 7098786.jpg(44.4 Kb)


Сообщение отредактировал kolychka - Воскресенье, 03.03.2019, 11:52

50KCB001Дата: Понедельник, 09.09.2019, 21:52 | Сообщение # 37
Генералиссимус
Группа: Администраторы
Сообщений: 6197
Репутация: 10001
Статус: Online
Icom IC-705 ICOM IC-705 HF 50MHz 144MHz 430MHz SDR портативный трансивер.
  • Выходная мощность 5 от аккумулятора либо 10 ватт от БП
  • SSB, CW, RTTY, AM, FM, DV
  • Система прямой оцифровки сигнала
  • Поддержка SAT режима с 99 каналами.
  • Рабочий диапазон HF 50MHz 144MHz 430MHz с анализатором спектра real time.
  • BT, GPS и Wi-Fi
  • MicroUSB и MicroSD разъем, для поддержки флеш-карты или клавиатуры.
  • Цветной сенсорный экран 4,3 дюйма TFT типа с поддержкой тачскрин (идентичный в ic-9700 или ic-7300)
  • D-Star, DR, режим терминала и точки доступа
  • Версия USA в комплекте с HM-243 микрофоном и штыревой антенной VHF/UHF
  • Вес в транспортной упаковке: 1.5 кг. размеры (Высота: 5 см Длина: 20 см Толщина: 8 см)
  • Аккумулятор BP-272 Li-ion в комплекте




https://vk.com/igonina....2_13599
Прикрепления: 7293502.png(2.00 Mb)

50KCB001Дата: Пятница, 18.10.2019, 20:40 | Сообщение # 38
Генералиссимус
Группа: Администраторы
Сообщений: 6197
Репутация: 10001
Статус: Online
ELECRAFT K4. 4 500,00 $


Прикрепления: 0959934.jpg(148.0 Kb) · 7573028.jpg(107.0 Kb) · 1026913.jpg(214.0 Kb)

50KCB001Дата: Воскресенье, 21.06.2020, 20:12 | Сообщение # 39
Генералиссимус
Группа: Администраторы
Сообщений: 6197
Репутация: 10001
Статус: Online
ICOM IC 502

SPECIFICATIONS
Type: Amateur VHF transceiver
Frequency range: 50-52 MHz
Mode: SSB/CWRF
Power output:
 3 W
Antenna impedance/connector: 50 ohms / SO-239 (or internal telescopic whip)

Dimensions (W*H*D): 61*183*162 mm (2.4*7.2*6.4")
Weight: 2 Kg (4.4 lbs), with batteries



Полезная статья при выборе трансивера - https://ur8lv.com/index.php?id=1427906455
Прикрепления: 9744440.jpg(43.3 Kb)

50KCB001Дата: Понедельник, 10.08.2020, 21:07 | Сообщение # 40
Генералиссимус
Группа: Администраторы
Сообщений: 6197
Репутация: 10001
Статус: Online
Трансивер ICOM IC 705



https://www.youtube.com/watch?v=lX6PltyI
Прикрепления: 4629576.jpg(160.9 Kb)

50KCB001Дата: Четверг, 03.09.2020, 21:16 | Сообщение # 41
Генералиссимус
Группа: Администраторы
Сообщений: 6197
Репутация: 10001
Статус: Online
Трансивер ICOM IC 7851

Радио спортсмены и любители связи с DX, всегда ведут поиск того конкурентного превосходства, позволяющего волшебным образом вытащить из шумов слабый сигнал, который сможет им подняться в списке участников соревнований или пополнить свою коллекцию редким корреспондентом. Для этого они создают большие антенные системы, добиваются более высоких коэффициентов усиления и дорабатывают другие периферийные устройства для достижения цели. Однако то, что происходит внутри трансивера при обработке поступающих сигналов, зачастую сводят на нет все ваши усилия.И именно для таких взыскательных клиентов и был создан новейший трансивер ICOM IC-7851.При разработке трансивера IC-7851, инженеры фирмы Icom особенно сосредоточились на новом местном гетеродине (LO), который резко снижает фазовый шум. В результате этого, чистота LO достигается взаимным смешиванием динамического диапазона (RMDR) в 110 дБ.В дополнение к новому местному гетеродину, который позволяет слышать слабые сигналы, новая схема спектро-анализатора позволяет эти слабые сигналы увидеть! Более быстрые процессоры, более высокий коэффициент усиления входного сигнала, более высокое разрешение дисплея и чище сигнал от гетеродина приемника – все это даст вам новое представление о мире КВ радиосвязи.В нарушение границ конструкции традиционных трансиверов, IC-7851 использует прямой цифровой синтезатор(DDS). Отношение сигнал/шум, превосходит характеристики IC-7800 и других трансиверов подобного класса. Эта конструкция значительно снижает шумовые компоненты как при приеме, так и при передачи сигналов.



Основные преимущества нового трансивера ICOM IC-7851

  • 200 Ватт выходной мощности;
  • Два независимых приемника, с отдельным спектро-анализатором для каждого;
  • 1.2кГц оптимальный руфинг-фильтр;
  • Улучшенный спектро-анализатор, с функцией «водопада»;
  • Улучшенный аудио эквалайзер;
  • Возможность подключение и управление функциями на дисплее с помощью компьютерной мыши, трекбола или тачпада (порт USB на задней панели);
  • Высокий динамический диапазон: 110 дБ и +40 дБ для точки пересечения 3-го порядка (IP3);
  • Digi-Sel преселектор;
  • Четыре руфинг фильтра по 1-ой ПЧ (15 кГц/6 кГц/3 кГц/1.2кГц);
  • Встроенный высокостабильный генератор ТСХО;
  • Валкодер из твердосплавного алюминия;
  • Встроенные модуляторы/демодуляторы RTTY, PSK31 и PSK63;
  • Цифровые фильтры ПЧ 50-3600 Гц;
  • Цифровая настройка Notch фильтра;
  • Слот для карт SD Memory;
  • Цифровой магнитофон;
  • И многое другое.Подробнее: https://www.radioexpert.ru/product/ic-7851/
Прикрепления: 1078401.png(548.4 Kb)

UA4NIAДата: Вторник, 28.09.2021, 13:01 | Сообщение # 42
Рядовой
Группа: Пользователи
Сообщений: 1
Репутация: 0
Статус: Offline
Здравствуйте Все! В трансивере IC-756 PRO 3, при включении режима SW, включается постоянно тональник....... в разъем KEY ни чего не включено. Делал перезагрузку, не помогло. Что где смотреть??? Подскажите.

50KCB001Дата: Вторник, 28.09.2021, 21:55 | Сообщение # 43
Генералиссимус
Группа: Администраторы
Сообщений: 6197
Репутация: 10001
Статус: Online
Здравствуйте!

Ищите концы в Москве, у Геннадия Григорьевича Шульгина, в миру -  RZ3CC!

Шульгин Геннадий Григорьевич (RZ3CC).
Один из старейших радиолюбителей России.
Свою радиолюбительскую деятельность начал в 1957 году.
Является оператором экстракласса, но наибольшую известность приобрел как разработчик и настройщик радиоаппаратуры.



К сожалению, Геннадия Григорьевича больше нет...
Прикрепления: 3429920.jpg(117.5 Kb)

50KCB001Дата: Воскресенье, 25.09.2022, 17:04 | Сообщение # 44
Генералиссимус
Группа: Администраторы
Сообщений: 6197
Репутация: 10001
Статус: Online
Icom-756proIII...

Переработан приемный тракт, некоторые решения взяты из трансивера Icom
IC-7800, что позволило добиться +30dBm для точки пересечения по
продуктам третьего порядка (3rd order intercept point или IP3). Для
сравнения: Icom IC-756PRO2 +22dBm, IC-7800 +40dBm. Такой высокий
результат был достигнут благодаря следующим схемным и конструктивным
решениям:
1. Использованы катушки индуктивности большого размера для усилителя и смесителя, что обеспечивает минимальные искажения даже при
высоких уровнях сигнала.
2. Во входных цепях использованы переключающие диоды с малыми искажениями.
3. После первого смесителя применен кварцевый полосовой фильтр 15 кГц (первый ПЧ фильтр, также называемый roofing filter).
4. Переработаны два предварительных усилителя (схемы аналогичные Icom
IC-7800). Preamp-1 имеет низкий уровень шума и большой динамический
диапазон в широкой полосе частот. Preamp-2 имеет высокий коэффициент
усиления. Комбинация этих предусилителей позволяет работать в самых
разных условиях и с различными антеннами.
В спектроскоп КВ трансивера ICOM IC-756 PRO3 добавлен новый режим - miniscope, который
позволяет наблюдать за спектром во время выполнения различных операций с
трансивером (например: выбор параметров фильтров и т.д.).
Изменяемая ширина полосы звукового спектра при передаче в режиме SSB ( отдельно по высоким и низким частотам).
Расширены возможности работы КВ трансивера ICOM IC-756 PRO3 в режиме
RTTY. Трансивер ICOM IC-756PRO3 имеет 8 каналов памяти для RTTY
сообщений (каждая длиной до 62 символов). Встроенный кодер и декодер
RTTY позволяет во многих случаях работать без компьютера.
В память ключа (memory keyer) добавлен новый символ "@" для передачи e-mail
адресов. Дополнительно может автоматически увеличиваться контрольный
номер для соревнований (serial contest number) .
Добавлена возможность включения экранных заставок в режиме ожидания.
В КВ трансивер ICOM IC-756PRO3 введены часы с индикацией двух часовых поясов.
В трансивер ICOM IC-756 PRO3 добавлен диапазон 5МГц (в некоторых версиях).

Общие характеристики
Диапазон частот: для версии США:
Tx - 1.800-1.999 МГц, 3.500-3.999 МГц; 5.3305, 5.3465, 5.3665, 5.3715,
5.40357 МГц только для режима USB; 7.000-7.300 МГц, 10.100-10.150 МГц,
14.000-14.350 МГц, 18.068-18.168 МГц, 21.000-21.450 МГц, 24.890-24.990
МГц, 28.000-29.700 МГц, 50.000-54.000 МГц
Rx - 0.030-60.000 МГц

для европейской версии:
Tx - 1.800-1.999 МГц, 3.500-3.800 МГц, 7.000-7.1000 МГц, 10.100-10.150
МГц, 14.000-14.350 МГц, 18.068-18.168 МГц, 21.000-21.450 МГц,
24.890-24.990 МГц, 28.000-29.700 МГц, 50.000-52.000 МГц
Rx - 0.030-60.000 МГц
Количество каналов: Всего 101 канал (99 рабочих каналов, 2 ячейки памяти для границ сканирования)
Режим работы (тип излучения): USB, LSB, CW, RTTY, AM, FM
Шаг подстройки сетки частот: Минимальный - 1 Гц
Стабильность частоты: Не более ±0.5 ppm (0.00005%) (через 1 минуту после включения)
Требования к источнику питания: от 13.8 ±15% постоянный ток (отрицательное заземление)
Потребление тока - при работе на передачу при максимальной выходной мощности передатчика 23 А
Потребление тока - при работе на прием:
при максимальном уровне громкости
в режиме ожидания 3.5 А
3.0 А
Диапазон рабочих температур: от -10°С до +50°С
Габариты (шир. x выс. x глубина): 340x111x285 мм
Вес: 9.6 кг
Полное сопротивление антенны: 50 Ом (SО-239 x 2; РКА (RCA))
Разъем ACC 1 (для доп. оборудования) 8-контактный разъем DIN
Разъем ACC 2 (для доп. оборудования) 7-контактный разъем DIN
Разъем CI-V 2-проводный разъем диаметром 3.5 мм
Дисплей Цветной TFT LCD дисплей 5-дюймов.

Прикрепления: 6551372.jpg(141.7 Kb)

50KCB001Дата: Воскресенье, 25.09.2022, 17:06 | Сообщение # 45
Генералиссимус
Группа: Администраторы
Сообщений: 6197
Репутация: 10001
Статус: Online
Icom-756proIII (продолжение...)

Характеристики передатчика
Выходная мощность: SSB / CW / RTTY / FM: 5-100 Вт
AM: 5-40 Вт
Система модуляции: SSB: Цифровая фазовая манипуляция (DPSN)
AM: Цифровая модуляция низкого уровня
FM: Цифровая фазовая модуляция
Уровень побочных излучений:
Не более -50 дБ (ВЧ диапазон);
Не более -60 дБ (50 МГц)
Подавление несущей: Не менее 40 дБ
Подавление боковой полосы: Не менее 55 дБ
Разъем для выносной гарнитуры: 8-контактный разъем / 600 Ом
Разъем KEY (для простого тлг. ключа или внешнего электронного ключа): 3-проводный разъем диаметром 6.35 мм
Разъем SEND (для внешних устройств: линейного усилителя и т.п.) : РКА (RCA)
Разъем ALC (для линейного усилителя других производителей): РКА (RCA)
Отклонение частоты передачи ±9.999 кГц
Разъем ELEC-KEY (для внутреннего электронного ключа-"пилы") 3-проводный разъем диаметром 6.35 мм

Характеристики приемника
Избирательность: SSB / RTTY для полосы пропускания 2.4 кГц: Не менее 2.4 кГц / -6 дБ; не
более 3.2 кГц / -60 дБ; не более 3.6 кГц / -60 дБ; не более 4.3 кГц /
-60 дБ
CW для полосы пропускания 500 Гц: Не менее 500 Гц /-6 дБ; не более 700 Гц / -60 дБ
AM для полосы пропускания 6 кГц: Не менее 6.0 кГц /-6 дБ; не более 15.0 кГц / -60 дБ
FM для полосы пропускания 15 кГц: Не менее 12.0 кГц /-6 дБ; не более 20.0 кГц / -60 дБ
Система приемника: Супергетеродин с тройным преобразованием
Чувствительность: FМ для полосы пропускания 15 кГц (при 12 дБ SINAD):
28.0-29.99 МГц - 0.50 мкВ (предусилитель 1 включен)
50.0-54.0 МГц - 0.32 мкВ (предусилитель 2 включен)
SSB / CW / RTTY для полосы пропускания 2.4 кГц (при 10 дБ S/N):
1.80-27.99 МГц - 0.16 мкВ (предусилитель 1 включен)
28.0-29.99 МГц - 0.16 мкВ (предусилитель 1 включен)
50.0-54.0 МГц - 0.13 мкВ (предусилитель 2 включен)
АМ для полосы пропускания 6 кГц (при 10 дБ S/N):
0.50-1.799 МГц - 13.00 мкВ
1.80-27.99 МГц - 2.00 мкВ (предусилитель 1 включен)
28.0-29.99 МГц - 2.00 мкВ (предусилитель 1 включен)
50.0-54.0 МГц - 1.00 мкВ

Чувствительность шумоподавителя (предусилитель отключен):
SSB / CW / RTTY - Не более 5.6 мкВ
FM - Не более 1 мкВ
ПЧ первая
ПЧ вторая
ПЧ третья 64.455 МГц (для всех режимов работы)
455 кГц (для всех режимов работы)
36 кГц (для всех режимов работы)
Избирательность по побочному каналу: Не менее 70 дБ (кроме промежуточных частот в диапазоне 50 МГц)
Мощность аудио выхода: Не менее 2.0 Вт при искажении 10% с нагрузкой 8 Ом
Разъем динамика: 2-проводный разъем диаметром 3.5 мм / 8 Ом
Полное сопротивление для гарнитуры: Разъем PHONES : 2-проводный разъем диаметром 6.35 мм
Отклонение частоты приема ±9.999 кГц

Прикрепления: 4996202.jpg(129.6 Kb)

Форум » КВ связь » Трансиверы » Трансиверы
  • Страница 3 из 3
  • «
  • 1
  • 2
  • 3
Поиск:

King Charlie Bravo © 2022

Свернуть
Развернуть чат
Необходима авторизация
0
